一、方案背景

水库大坝安全监测是防洪保安、水资源调度、工程运行管理及下游人民生命财产安全保障的重要基础工作。传统大坝监测多依赖人工巡查和定期观测，存在数据采集频率低、恶劣天气下难以到岗、隐患发现滞后等问题。随着物联网、无线通信及云计算技术的发展，建立全天候、自动化、实时在线的大坝物联网监测系统已成为水利工程安全运行的必然趋势。

某水库管理单位拟在主坝、副坝及溢洪道等关键部位部署多套监测站点，用于实时采集渗压、渗流、位移、沉降、水位、雨量等参数，并通过无线网络将数据上传至数据中心，为大坝安全评估、洪水预警及工程调度提供科学依据。

二、前期调研

经现场调研与需求分析，每个监测站点需采集的设备及数据点位如下：

渗压计：坝体浸润线、扬压力（RS485串口、Modbus RTU协议）

测缝计：坝体接缝开合度（RS485串口、Modbus RTU协议）

位移计：坝体表面水平位移（RS485串口、Modbus RTU协议）

沉降仪：坝体垂直沉降量（RS485串口、Modbus RTU协议）

雷达水位计：库区水位、溢洪道水位（RS485串口、Modbus RTU协议）

雨量计：降雨量、降雨强度（RS485串口、Modbus RTU协议）

水温传感器：水体温度（RS485串口、Modbus RTU协议）

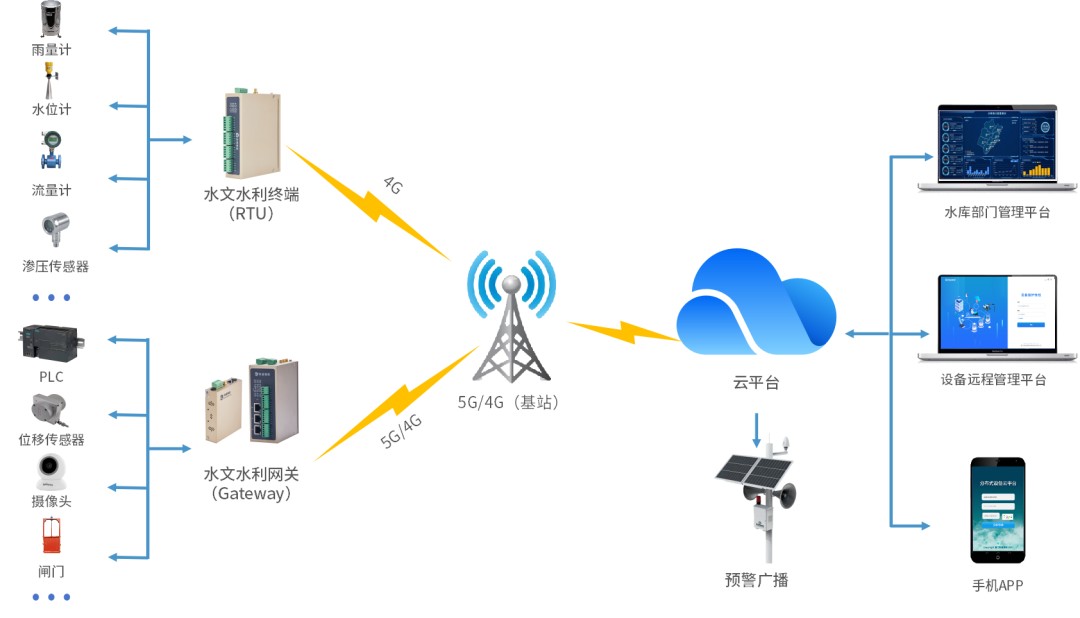

三、系统架构及选型

1、感知层

每个监测站点配备渗压计、测缝计、位移计、沉降仪、雷达水位计、雨量计及水温传感器，辅以太阳能供电系统、蓄电池、立杆及防雷接地设施。

2、网关层

采用物通博联WG581水文水利网关，实现多路Modbus RTU传感器的数据集中采集与处理。网关通过4G网络将数据以MQTT协议上报至中心云平台。

支持1路RS485/RS232串口和1路以太网口，可接入多台从站设备

内置5G RedCap、4G、WiFi、以太网等多种通信方式，适应不同现场网络条件

IP30防护等级，工作温度范围 −30∘C∼70∘C，适用于野外恶劣环境

低功耗设计，支持太阳能或蓄电池供电，确保长时间无人值守运行

支持断点续传、本地数据缓存、自动重连等机制，保障数据完整性

上行协议支持Modbus TCP、MQTT、HTTP等，灵活对接各类平台

3、平台层

水库管理单位平台接收并解析MQTT JSON格式报文，对渗压、渗流、位移、沉降、水位等数据进行实时存储、展示与分析，实现多站点统一管理与可视化呈现，为水库安全运营与高效管理提供物联网支持。

四、实现功能

1、系统自动定时采集各站点大坝监测数据，无需人工到场抄表，大幅降低运维成本，提升数据时效性。

2、当渗压异常、位移超限、水位超警戒或降雨量骤增时，系统通过短信、邮件或微信等方式及时通知管理人员，助力快速响应。

3、系统自动生成日、周、月、年统计报表，涵盖渗压变化曲线、位移趋势图、水位过程线等，为大坝安全分析提供直观依据。

4、实现对站点各个传感器、数采终端、电源等设备集中管理，了解设备型号、工作时长、运维记录等信息。

5、基于长期积累的大坝监测数据，结合AI算法进行渗流稳定分析、坝体变形预测及洪水调度优化，为水库大坝安全运行提供数据驱动决策支持。
