Modbus 协议完全入门：主从通信、四大寄存器、8 个功能码与报文逐字节拆解

Modbus 是工业自动化、物联网网关里出现频率极高的一种通信协议，PLC、变送器、传感器、电表、温控仪表几乎都支持它。本文从"主站/从站"讲起，系统梳理 Modbus 的三种传输模式、四大数据区、8 个常用功能码，并结合真实报文逐字节拆解读线圈（01H）和读保持寄存器（03H）的完整问答过程，最后讲清初学者最容易懵的"寄存器地址与偏移量"以及 CRC 校验。零基础可读，也适合作为工作中的查询手册。

一、Modbus 是什么

Modbus 是一种用于自动化设备之间数据传输的通信协议，它由 Modicon（现施耐德）于 1979 年提出，因为协议简单、公开、免费，成了工业领域事实上的通用语言。

它支持多种物理介质/传输方式，最常见的三种：

Modbus-RTU：跑在串口（RS-232 / RS-485）上，二进制紧凑编码，使用 CRC 校验，工业现场最常用；
Modbus-ASCII：同样可跑在串口上，但把数据编码成可见的 ASCII 字符（十六进制字符），使用 LRC 校验，可读性好、效率较低；
Modbus-TCP：跑在以太网（TCP/IP）上，端口默认 502，在 RTU 数据基础上加了一个 MBAP 报文头，不再需要 CRC（TCP 本身已保证可靠性）。

主站与从站：一主多从、有问才有答

Modbus 是典型的主从（Master/Slave，现也称 Client/Server）协议，核心是"一主多从、主站问询、从站应答"：

主站（Master / Modbus Poll）：发起通信的一方，通常是上位机软件或控制器（可以用软件模拟）；
从站（Slave / Modbus Slave）：响应请求的一方，是各种硬件设备，如变送器、检测器、PLC、电表等。

通信永远由主站发起。例如主站想知道当前温度，就在软件上点击发送一条"问询报文"，对应地址的从站收到后，再把温度数据放在"应答报文"里返回。从站不会主动说话。

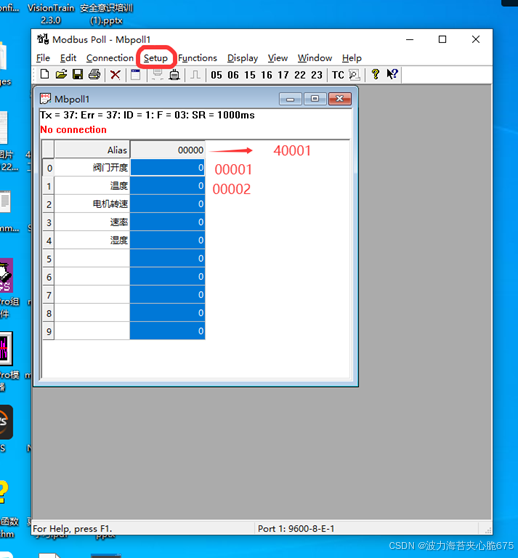

在 Modbus Poll / Slave 这类调试软件中，常见缩写含义如下：

缩写	含义
Tx	发送出去的数据帧（Transmit）
Rx	接收到的数据帧（Receive）
Err	错误的数据帧（校验失败/异常应答）
ID	从站编号（设备地址）
F	功能码（Function）
SR	帧间隔时间（请求间隔）

在这里插入图片描述

二、报文长什么样：RTU 与 ASCII 的帧结构

Modbus 报文（协议数据）整体可以概括为：地址 + 功能码 + 数据 + 校验。RTU 模式和 ASCII 模式的封装略有不同。

ASCII 模式（以冒号 : 开头，以回车换行 CRLF 结尾，中间都是可见字符）：

起始	地址	功能代码	数据数量	数据 1 … 数据 n	LRC 高	LRC 低	回车	换行
`:`	2 字符	2 字符	…	…	2 字符	2 字符	CR	LF

RTU 模式（纯二进制，靠帧间至少 3.5 个字符时间的空闲来分帧）：

地址	功能代码	数据数量	数据 1 … 数据 n	CRC 低字节	CRC 高字节

注意两个细节：

RTU 的 CRC 是低字节在前、高字节在后（小端顺序），这和寄存器数据"高字节在前"正好相反，初学者很容易看反；
ASCII 的 LRC 占一个字节，但在报文里用两个十六进制 ASCII 字符表示（高、低各一个字符）。

Modbus-TCP 则在功能码和数据前面加了一个 7 字节的 MBAP 头：

事务标识(2)	协议标识(2，固定 0)	长度(2)	单元标识(1，即从站地址)	功能码 + 数据

TCP 模式没有 CRC，因为 TCP 协议本身已经保证了数据的可靠与有序。

在这里插入图片描述

三、核心中的核心：四大数据区（寄存器模型）

Modbus 把设备里的数据抽象成四类，每一类都有自己的编号区间和读写属性。搞懂这张表，Modbus 就懂了一半。

数据区	俗称	PLC（逻辑）地址	协议地址	位/字	读/写	典型用途
线圈 Coil	0 区（0xxxx）	00001–09999	0000H–FFFFH	位（bit）	可读可写	控制设备的开/关，0=OFF，1=ON
离散输入 Discrete Input	1 区（1xxxx）	10001–19999	0000H–FFFFH	位（bit）	只读	设备状态检测：急停按钮、行程开关位置
输入寄存器 Input Register	3 区（3xxxx）	30001–39999	0000H–FFFFH	字（16bit）	只读	数据采集：温度、电压、电流、转速
保持寄存器 Holding Register	4 区（4xxxx）	40001–49999	0000H–FFFFH	字（16bit）	可读可写	参数设置：运行速度、调频、定时、阈值、通信地址

一个非常实用的记忆口诀：

开关量（0/1）：要"控制"就找线圈（可写）；只能"看"状态就找离散输入（只读）；
数值量（16 位字）：设备采集上来、只读的是输入寄存器（温度/电压等）；需要设置、可读可写的是保持寄存器（如机器转速、阈值）。

名词说明：Holding Register 标准译名为"保持寄存器"（部分资料/口语也写作"保存寄存器"，指同一个东西）。"寄存器"就是从站设备中存放数据的一块区域，例如地址 40001、30002。

四、8 个常用功能码

对四大数据区的"读/写、单个/多个"操作，组合起来就是 Modbus 最常用的 8 个功能码。

功能码	描述	PLC 地址	位/字操作	操作数量
01H	读线圈寄存器	00001–09999	位	单个或多个
02H	读离散输入寄存器	10001–19999	位	单个或多个
03H	读保持寄存器	40001–49999	字	单个或多个
04H	读输入寄存器	30001–39999	字	单个或多个
05H	写单个线圈寄存器	00001–09999	位	单个
06H	写单个保持寄存器	40001–49999	字	单个
0FH（15）	写多个线圈寄存器	00001–09999	位	多个
10H（16）	写多个保持寄存器	40001–49999	字	多个

规律非常好记：

01/02/03/04 都是"读"，依次对应线圈、离散输入、保持寄存器、输入寄存器；
05/06 是"写单个"，分别写单个线圈、单个保持寄存器；
15(0FH)/16(10H) 是"写多个"，分别写多个线圈、多个保持寄存器；
位操作（线圈/离散输入）的最小单位是 bit；字操作（寄存器）的最小单位是 16 bit（2 个字节）。

五、报文实例精讲（逐字节拆解）

理论看完，下面用两个真实例子把"问询—应答"完整走一遍，这是理解 Modbus 最快的方式。

5.1 实例一：03H 读保持寄存器（最常用）

需求：读取 11H（17）号从站的保持寄存器，起始协议地址为 006BH（=107），读取 2 个寄存器。

主站询问报文：

从站地址	功能码	起始寄存器（高位）	起始寄存器（低位）	寄存器数量（高位）	寄存器数量（低位）	CRC
0x11	0x03	0x00	0x6B	0x00	0x02	XXXX

从站应答报文：

从站地址	功能码	字节计数	40108（高位）	40108（低位）	40109（高位）	40109（低位）	CRC
0x11	0x03	0x04	0x02	0x2B	0x01	0x06	XXXX

逐字节解读：

请求里 00 6B = 107，是协议地址（从 0 开始的偏移）；00 02 表示读 2 个保持寄存器；
应答里 04 是字节计数：2 个寄存器 × 每个 2 字节 = 4 字节；
数据按"高字节在前"排列为 02 2B 01 06，所以：
- 40108 寄存器的值 = 0x022B
- 40109 寄存器的值 = 0x0106

5.2 重点：寄存器地址与偏移量（Offset）的换算

这是初学者最容易懵的地方，Modbus Poll 软件里显示的 00000、00107 并不是物理地址，而是从 0 开始的协议地址（偏移量），必须结合功能码换算成大家熟悉的 5 位 PLC 地址：

功能码 03/06/16 操作保持寄存器（4 区），软件里偏移 00000 对应 40001；
偏移 00107（=107）对应 40001 + 107 = 40108；
读 2 个，就是 40108 和 40109（40108 + 2 − 1）。

通用换算关系：

PLC（逻辑）地址 = 区起始地址 + 协议偏移量
例：保持寄存器 40001 + 107 = 40108
协议偏移量     = PLC 地址 − 区起始地址
例：40108 − 40001 = 107 = 0x006B

各区起始地址：线圈 00001、离散输入 10001、输入寄存器 30001、保持寄存器 40001。

5.3 再看一条真实问询帧

笔记中抓到的一条 RTU 帧：

Tx:064 - 01 03 00 00 00 0A C5 CD

字段	值	含义
064	—	这是第 64 次问询（软件计数，不是报文内容）
01	从站地址	问询 1 号从站
03	功能码	读保持寄存器
00 00	起始地址	从偏移 0（即 40001）开始
00 0A	寄存器数量	读 10 个（0x0A = 10）
C5 CD	CRC	冗余校验，检测报文在传输中是否出错

5.4 实例二：01H 读线圈（按位返回）

需求：从站地址为 01H，读取线圈的起始地址为 0017H，读取 38（十进制，即 26H） 个线圈。

【插图 4：功能码 01H 读线圈的发送与响应帧】（对应图片 消息格式1.png，发布时在此上传）

主站询问报文：

从站地址	功能码	起始地址高位	起始地址低位	数量高位	数量低位	CRC 高位	CRC 低位
01	01	00	17	00	26	0D	D4

从站应答报文：

从站地址	功能码	返回字节数	数据 1	数据 2	数据 3	数据 4	数据 5	CRC 高位	CRC 低位
01	01	05	CD	6B	B2	0E	1B	44	EA

解读要点：

线圈是**按位（bit）**返回的：每个 bit 对应一个线圈的状态，1 代表 ON，0 代表 OFF；
一个字节有 8 个 bit，所以 38 个线圈需要 ⌈38 / 8⌉ = 5 个字节，这就是返回字节数 05 的由来；
当线圈数量不是 8 的倍数时，最后一个字节多余的高位补 0；
字节内线圈的排列从**最低位（LSB）**开始对应第一个线圈。例如数据第一字节 CDH = 1100 1101，就依次表示了前 8 个线圈的通断状态。

六、CRC / LRC 校验是干什么的

报文最后的 CRC / LRC 是校验码，用来检测数据在串口传输过程中是否因为干扰而出错：

RTU 用 CRC-16（循环冗余校验）：发送方对"地址 + 功能码 + 数据"按固定多项式（Modbus 用 0xA001）算出 2 字节 CRC，附在帧尾（低字节在前）；接收方用同样算法重算并比对，不一致就丢弃该帧（软件里表现为 Err / 超时）。
ASCII 用 LRC（纵向冗余校验）：对前面各字节求和取反加一，结果 1 字节，用两个 ASCII 字符表示。

实际开发中一般不需要手写 CRC 算法——串口调试助手会自动算，NModbus4 等库也会自动处理。理解"它用来保证帧没传错、且 RTU 低字节在前"即可，需要手写时再查标准算法表。

七、动手实践：模拟软件与 C# 代码

7.1 没有硬件也能学：Modbus Poll + Modbus Slave

学习和调试阶段不需要真实设备：

Modbus Slave：模拟从站，配置好从站 ID、寄存器数据，相当于一台虚拟仪表；
Modbus Poll：模拟主站，选择功能码、起始地址、数量后发送请求并显示应答；
串口模式下可用虚拟串口软件（如 VSPD）创建一对互联的 COM 口，分别给 Poll 和 Slave 使用；TCP 模式下直接连 127.0.0.1:502。

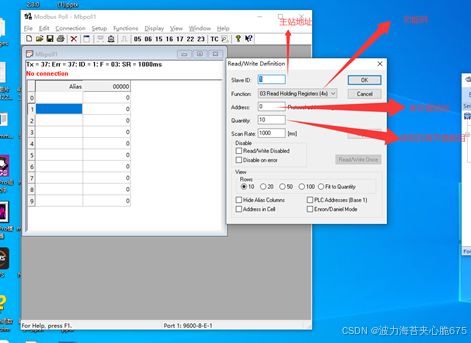

在 Modbus Poll 中：

Alias（列名）：给某个寄存器地址自定义一个名字（如"温度设定"），方便辨认；
地址栏的 00000 是偏移量，配合功能码决定从哪个寄存器开始（见 5.2）。

7.2 C# 中使用 NModbus4

在 C# / WinForms 项目里操作 Modbus，常用开源库 NModbus4（NuGet 直接搜索安装），它把组帧、CRC、解析都封装好了。读保持寄存器的核心代码大致如下（具体 API 随库版本略有差异）：

串口 RTU 模式：

using (SerialPort port = new SerialPort("COM3", 9600, Parity.None, 8, StopBits.One))
{
    port.Open();
    var adapter = new SerialPortAdapter(port);

    // 创建 RTU 主站
    IModbusSerialMaster master = ModbusSerialMaster.CreateRtu(adapter);

    // 读 1 号从站、从地址 0 开始的 10 个保持寄存器（对应 40001~40010）
    ushort[] values = master.ReadHoldingRegisters(
        slaveAddress: 1, startAddress: 0, numberOfInputs: 10);

    Console.WriteLine(string.Join(", ", values));
}

TCP 模式：

using (TcpClient client = new TcpClient("127.0.0.1", 502))
{
    // 创建 TCP 主站
    var master = ModbusIpMaster.CreateIp(client);

    // 读 1 号从站、地址 107 开始的 2 个保持寄存器（对应 40108、40109）
    ushort[] values = master.ReadHoldingRegisters(1, 107, 2);
}

写操作对应的方法是 WriteSingleRegister / WriteMultipleRegisters / WriteSingleCoil / WriteMultipleCoils，命名与功能码一一对应。

八、常见疑问与易错点

软件里的地址 00000 和手册里的 40001 对不上？
一个是从 0 开始的协议偏移，一个是从 1 开始的 PLC 逻辑地址，相差一个区起始值（保持寄存器相差 40001）。换算见 5.2。
读出来是乱码 / 一直超时？
先查串口四参数（波特率、数据位、校验位、停止位）是否一致、从站 ID 是否正确、RS-485 的 A/B 是否接反；TCP 则查 IP 和端口 502。
CRC 到底谁在前？
RTU 帧尾 CRC 低字节在前、高字节在后；寄存器数值则是高字节在前，方向相反。
线圈为什么几个状态被打包成一个字节？
线圈是位操作，8 个线圈塞在 1 个字节里返回，从最低位开始对应，不足 8 个时高位补 0。
保持寄存器和输入寄存器怎么选？
要下发/修改参数用保持寄存器（4 区，可读写）；设备采集上来、只读的测量值用输入寄存器（3 区，只读）。
一个寄存器能表示多大的数？
标准寄存器是 16 位无符号数（0~65535）；表示负数、32 位整数或浮点数时，需要设备手册约定字节序并把相邻 2 个寄存器拼起来解析。
