专栏前言

上一篇我们掌握了Modbus工业总线协议,实现了设备级的标准总线通信,解决了现场设备互联互通的问题。

但在工业物联网场景中,现场设备分散、协议多样、数据格式不统一,直接对接云端会造成接入复杂、数据混乱、云端压力大、实时性差等问题,边缘采集网关正是解决这一痛点的核心节点——它向下接入多台现场设备、做多协议转换与数据标准化,向上对接云端平台、做数据同步与边缘处理,是工业物联网架构中连接现场与云端的关键枢纽。

很多新手做边缘网关只做简单的协议透传,数据不做标准化、不做边缘处理、断网就丢数,导致云端对接困难、系统稳定性差、数据价值低。

ESP32凭借丰富的外设接口、强大的处理能力、完善的网络协议栈,可作为高性价比的边缘采集网关:单芯片可同时接入多路RS485、数字量、模拟量设备,支持Modbus、自定义协议转换,内置MQTT、HTTP等云协议,配合本地数据缓存、边缘计算、断网续传,可构建工业级边缘网关,实现多设备数据汇聚、标准化处理与云端协同。

本篇一次性讲透ESP-IDF下的边缘采集网关与协议转换:
边缘网关架构与核心价值 → 多设备Modbus轮询管理 → 数据标准化与协议转换 → MQTT云端同步与断网续传 → 边缘计算与可靠性设计 → 最佳实践与踩坑汇总
全程配可运行代码、架构设计与工程化方案,零基础也能打造工业级边缘采集网关,实现多协议设备数据汇聚与云边协同。


一、边缘网关核心基础与架构选型

1. 边缘网关的定位与核心价值

边缘网关部署在现场设备与云端平台之间,核心价值是「边端处理、云端协同」:

  • 协议转换:向下兼容多种现场总线与设备协议,向上统一为标准物联网协议,解决异构设备接入问题
  • 数据汇聚:多台设备数据集中采集、统一处理,减少云端接入数量,降低带宽成本
  • 边缘计算:本地完成数据过滤、告警、聚合、联动,响应速度快、降低云端计算压力
  • 断网自治:本地缓存数据、本地逻辑运行,断网不影响现场功能,网络恢复自动补传
  • 安全隔离:现场总线与云端网络隔离,设备不直接暴露在公网,提升系统安全性

2. 四级分层架构

工业级边缘网关采用分层设计,各层解耦,便于扩展与维护:

层级核心功能关键技术
设备接入层多接口设备接入、总线驱动、硬件防护RS485/IO/ADC、Modbus、自定义协议
协议转换层协议解析、数据映射、格式转换寄存器映射、工程值转换、字节序适配
数据处理层数据过滤、边缘告警、数据聚合、状态管理阈值判断、增量上报、数据缓存
云端交互层云端连接、数据上报、指令下行、远程配置MQTT/HTTP、TLS加密、断网续传

3. ESP32网关方案选型

根据接入规模与功能复杂度,常用两种方案:

方案类型接入设备数核心功能适用场景成本
轻量型协议网关≤32台Modbus转MQTT、数据透传/简单转换、基础缓存小规模设备接入、低成本项目
全功能边缘网关≤128台多协议接入、数据标准化、边缘计算、远程运维中大规模项目、工业级现场

工程提示:绝大多数工业场景优先从轻量型起步,聚焦Modbus转MQTT核心功能,稳定后再扩展边缘计算功能,避免过度设计。

在这里插入图片描述

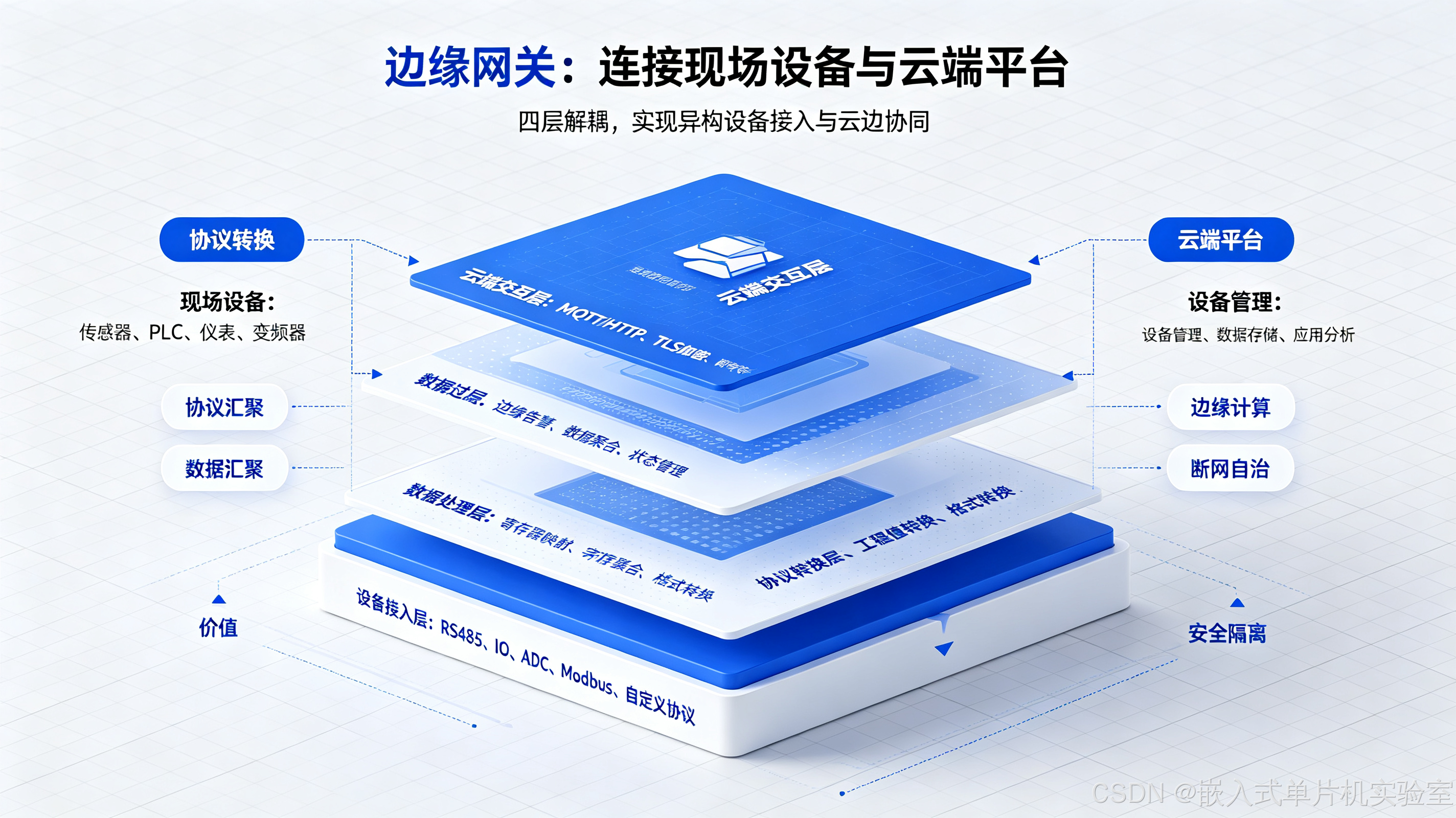

【配图1:工业边缘网关四级分层架构图】
配图说明:纵向展示从现场设备→设备接入层→协议转换层→数据处理层→云端交互层→云端平台的完整架构;每层标注核心模块、对应技术与输入输出,侧边标注安全隔离、断网自治、数据标准化三大核心价值,直观呈现边缘网关的整体架构与核心能力。


下面是边缘网关的整体架构图:

云端平台

ESP32边缘网关

现场设备层

云端交互层

数据处理层

协议转换层

设备接入层

RS485设备

数字量设备

模拟量设备

RS485/IO/ADC驱动

Modbus协议解析

寄存器映射

工程值转换

字节序适配

数据过滤

边缘告警

数据聚合

MQTT/HTTP

TLS加密

断网续传

MQTT Broker

应用服务

二、多设备Modbus轮询管理

网关作为Modbus主机,多设备轮询调度是基础,直接决定采集效率与总线稳定性。

1. 设备模型与轮询调度

设备信息模型

每个接入设备抽象为独立设备对象,统一管理配置与状态:

typedef struct {
    uint8_t  slave_addr;     // 从站地址
    uint16_t reg_start;      // 起始寄存器
    uint16_t reg_count;      // 寄存器数量
    uint32_t period_ms;      // 采集周期
    uint8_t  retry_cnt;      // 失败重试次数
    uint8_t  offline;        // 离线标记
    uint32_t last_poll_ts;   // 上次采集时间戳
    uint16_t *data_buf;      // 数据缓存
} modbus_device_t;
轮询调度策略
  • 分时轮询:按设备周期分时调度,周期短的设备优先级高,保证实时性
  • 合并读取:相邻寄存器连续读取,合并为一帧请求,减少总线交互次数,提升效率
  • 失败降级:连续失败3次标记设备离线,降低轮询频率,避免占用总线资源
  • 故障恢复:离线设备定时重试,通信恢复自动恢复正常轮询

2. 轮询性能优化

  • 批量读取:同一设备连续地址尽量一次读取,不拆分多次请求
  • 错开峰值:不同设备采集周期错开,避免总线瞬间拥塞
  • 动态调整:在线设备正常轮询,离线设备低频探活,平衡效率与总线负载

实战1:多设备轮询管理

实现功能:设备列表配置,按周期轮询,失败重试,离线标记,自动恢复。

#include <stdio.h>
#include <string.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "esp_log.h"
#include "modbus_host.h"

#define TAG "EDGE_GATEWAY"
#define MAX_DEV_NUM 16
#define DEFAULT_RETRY 3

static modbus_device_t g_devices[MAX_DEV_NUM];
static uint8_t g_dev_cnt = 0;

// 添加设备
void modbus_add_device(uint8_t addr, uint16_t start, uint16_t cnt, uint32_t period)
{
    if(g_dev_cnt >= MAX_DEV_NUM) return;

    modbus_device_t *dev = &g_devices[g_dev_cnt];
    dev->slave_addr = addr;
    dev->reg_start = start;
    dev->reg_count = cnt;
    dev->period_ms = period;
    dev->retry_cnt = DEFAULT_RETRY;
    dev->offline = 0;
    dev->last_poll_ts = 0;
    dev->data_buf = malloc(cnt * sizeof(uint16_t));
    g_dev_cnt++;
}

// 轮询任务
void modbus_poll_task(void *pvParameters)
{
    while(1) {
        uint32_t now = xTaskGetTickCount() * portTICK_PERIOD_MS;

        for(uint8_t i = 0; i < g_dev_cnt; i++) {
            modbus_device_t *dev = &g_devices[i];

            // 离线设备低频探活
            uint32_t actual_period = dev->offline ? (dev->period_ms * 10) : dev->period_ms;
            if(now - dev->last_poll_ts < actual_period) continue;

            dev->last_poll_ts = now;

            // 采集数据,失败重试
            esp_err_t err = ESP_FAIL;
            for(uint8_t retry = 0; retry < dev->retry_cnt; retry++) {
                err = modbus_read_holding(dev->slave_addr, dev->reg_start,
                                          dev->reg_count, dev->data_buf);
                if(err == ESP_OK) break;
                vTaskDelay(pdMS_TO_TICKS(50));
            }

            if(err == ESP_OK) {
                if(dev->offline) {
                    ESP_LOGI(TAG, "设备%d恢复在线", dev->slave_addr);
                    dev->offline = 0;
                }
            } else {
                if(!dev->offline) {
                    ESP_LOGW(TAG, "设备%d通信失败,标记离线", dev->slave_addr);
                    dev->offline = 1;
                }
            }
        }

        vTaskDelay(pdMS_TO_TICKS(10));
    }
}

关键说明

  • 轮询周期不是越短越好,要根据设备响应速度与总线负载合理设置,工业现场一般100ms~5s
  • 失败重试次数不宜过多,2~3次足够,过多会导致总线阻塞、其他设备延迟
  • 离线设备必须降低轮询频率,否则一台设备故障会拖慢整个总线的采集效率

在这里插入图片描述

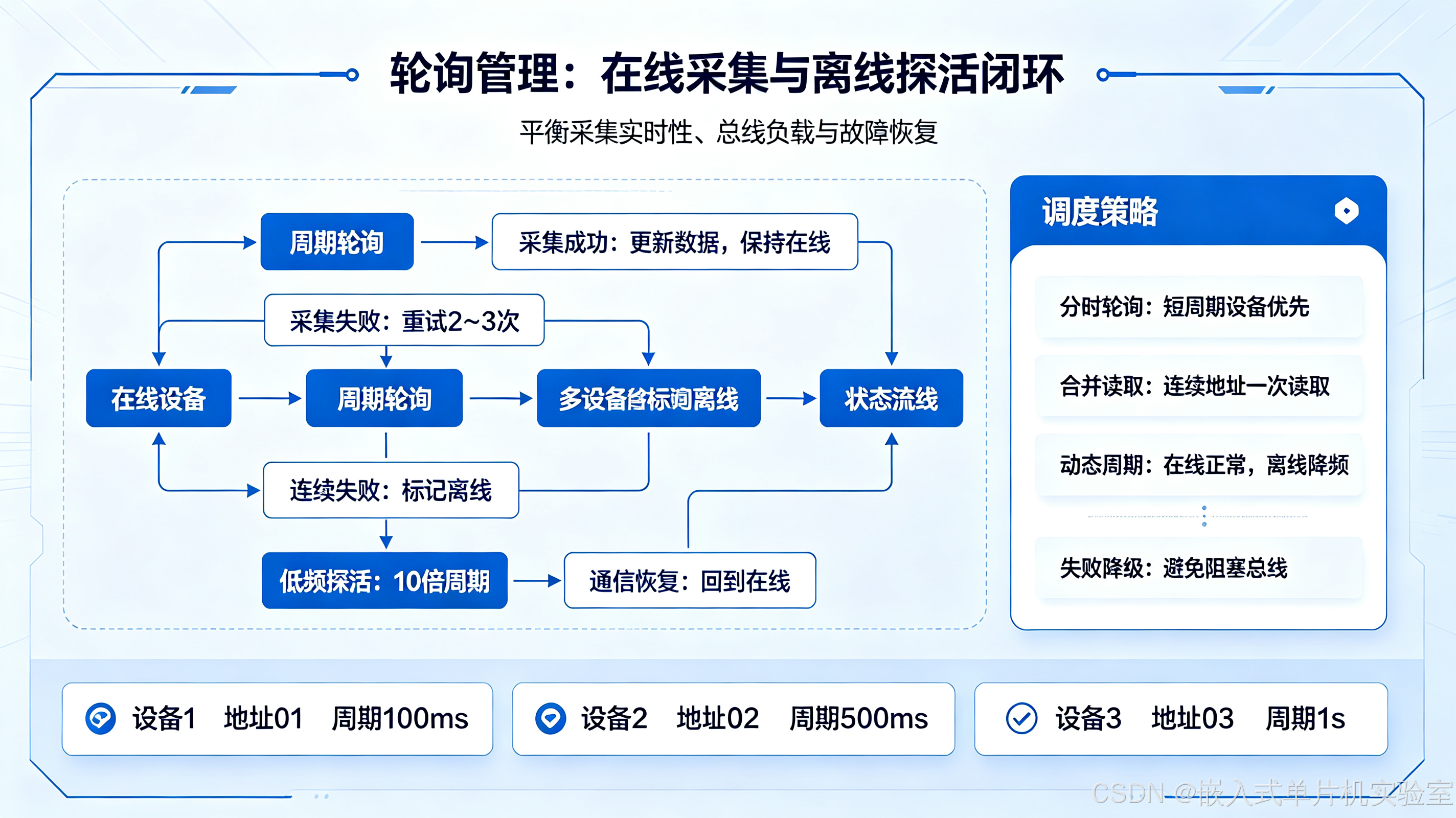

【配图2:多设备轮询调度与状态流转图】
配图说明:展示在线设备→采集失败→重试→失败标记离线→低频探活→恢复在线的完整状态流转;同时展示分时轮询、合并读取、动态周期的调度策略,直观呈现多设备轮询的管理逻辑。


下面是多设备轮询调度的状态流转图:

通信超时

重试次数<3

采集成功

再次失败

连续失败3次

降低轮询频率

通信恢复

持续失败

设备移除

在线

采集失败

重试中

离线

低频探活

三、数据标准化与协议转换

原始Modbus寄存器数据只是原始数值,不同厂家设备的量程、单位、字节序、数据类型都不相同,直接上传云端会造成数据混乱、无法统一处理。数据标准化是网关的核心价值之一,将异构设备数据统一为标准物模型。

1. 标准物模型设计

每个测点统一描述,云端只需要按模型解析,无需关心底层设备:

字段说明示例
设备ID设备唯一标识dev_001
测点ID测点唯一标识temp_1
数据类型数据类型与长度int16 / float32
工程单位物理量单位℃ / % / kPa
量程范围数值上下限-20~80℃
读写属性只读/可写只读
采集时间数据时间戳169xxx

2. 转换规则与工程值计算

原始寄存器值转工程值,最常用线性转换:

工程值 = 原始值 × 系数 + 偏移量

例如:温度传感器原始值04000对应-2080℃,系数=100/4000=0.025,偏移量=-20。

其他转换场景:

  • 32位数据:高低两个寄存器组合,分高字在前/低字在前两种,需提前约定
  • 浮点数据:IEEE754标准浮点,分大小端,两个寄存器组合解析
  • 位数据:寄存器中某一位代表开关状态,按位提取

实战2:测点配置与工程值转换

实现功能:每个测点配置转换系数与偏移,原始寄存器值转换为标准工程值,生成统一格式数据。

typedef struct {
    char point_id[16];   // 测点ID
    uint8_t dev_index;   // 所属设备索引
    uint16_t reg_offset; // 寄存器偏移
    float factor;        // 转换系数
    float offset;        // 偏移量
    float value;         // 当前工程值
} data_point_t;

#define MAX_POINT_NUM 64
static data_point_t g_points[MAX_POINT_NUM];
static uint16_t g_point_cnt = 0;

// 添加测点
void point_add(const char *id, uint8_t dev_idx, uint16_t reg_off, float factor, float offset)
{
    if(g_point_cnt >= MAX_POINT_NUM) return;
    data_point_t *p = &g_points[g_point_cnt];
    strncpy(p->point_id, id, sizeof(p->point_id)-1);
    p->dev_index = dev_idx;
    p->reg_offset = reg_off;
    p->factor = factor;
    p->offset = offset;
    g_point_cnt++;
}

// 更新所有测点工程值
void points_update(void)
{
    for(uint16_t i = 0; i < g_point_cnt; i++) {
        data_point_t *p = &g_points[i];
        modbus_device_t *dev = &g_devices[p->dev_index];

        if(dev->offline) continue;

        uint16_t raw = dev->data_buf[p->reg_offset];
        p->value = raw * p->factor + p->offset;
    }
}

关键说明

  • 转换配置尽量做成可配置化,存在NVS或SD卡,不用改代码即可适配不同设备
  • 字节序、寄存器顺序必须和设备端约定一致,这是对接第三方设备最容易出错的地方
  • 异常值、超量程值要做过滤处理,避免错误数据上传云端

下面是数据标准化与协议转换的流程:

标准物模型

标准化处理

原始数据

Modbus寄存器原始值

字节序组合

位数据提取

线性转换
工程值=原始值×系数+偏移

32位/浮点解析

量程校验

异常值过滤

统一测点ID

统一工程单位

统一时间戳

四、MQTT云端同步与断网续传

数据标准化后,通过MQTT协议同步到云端,是工业物联网的标准上行方式。

1. MQTT主题与QoS设计

主题设计建议

采用分层主题结构,便于云端订阅与管理:

  • 数据上报:device/{gateway_id}/telemetry
  • 状态上报:device/{gateway_id}/status
  • 指令下行:device/{gateway_id}/command
  • 配置下发:device/{gateway_id}/config
QoS策略
  • 普通采集数据:QoS 0,高效低开销,允许少量丢失
  • 关键告警数据:QoS 1,保证至少到达一次
  • 配置指令:QoS 1,确保送达

2. 上报优化策略

  • 批量上报:多个测点数据合并在一个报文,减少报文数量与协议开销
  • 增量上报:仅上报数值变化的测点,不变不上报,大幅降低带宽
  • 定时汇总:固定周期汇总所有数据上报,保证云端有全量快照
  • 断网缓存:网络断开时数据存入本地NVS/SD卡,网络恢复自动补传,保证数据不丢失

实战3:MQTT批量上报与断网缓存

实现功能:定时批量上报所有测点数据,网络异常时本地缓存,恢复后补传。

#include "mqtt_client.h"
#include "nvs_flash.h"

static esp_mqtt_client_handle_t g_mqtt_client;
static bool g_mqtt_connected = false;

// 生成批量上报JSON(简化版)
static void build_telemetry_payload(char *buf, int buf_len)
{
    int offset = snprintf(buf, buf_len, "{\"device\":\"gateway_01\",\"data\":{");

    for(uint16_t i = 0; i < g_point_cnt; i++) {
        data_point_t *p = &g_points[i];
        if(i > 0) offset += snprintf(buf + offset, buf_len - offset, ",");
        offset += snprintf(buf + offset, buf_len - offset,
                          "\"%s\":%.2f", p->point_id, p->value);
    }

    offset += snprintf(buf + offset, buf_len - offset, "}}");
}

// 定时上报任务
void mqtt_report_task(void *pvParameters)
{
    char payload[512];

    while(1) {
        vTaskDelay(pdMS_TO_TICKS(5000)); // 5秒上报一次

        if(!g_mqtt_connected) {
            // 离线缓存,存入NVS
            // 实际项目按时间分片存储
            continue;
        }

        build_telemetry_payload(payload, sizeof(payload));
        esp_mqtt_client_publish(g_mqtt_client, "device/gateway_01/telemetry",
                               payload, strlen(payload), 0, 0);
    }
}

// MQTT事件处理
static void mqtt_event_handler(void *handler_args, esp_event_base_t base,
                               int32_t event_id, void *event_data)
{
    esp_mqtt_event_handle_t event = event_data;
    switch(event_id) {
        case MQTT_EVENT_CONNECTED:
            g_mqtt_connected = true;
            ESP_LOGI(TAG, "MQTT连接成功,开始补传离线数据");
            // 补传缓存数据
            break;
        case MQTT_EVENT_DISCONNECTED:
            g_mqtt_connected = false;
            ESP_LOGW(TAG, "MQTT断开,启动本地缓存");
            break;
        default:
            break;
    }
}

在这里插入图片描述

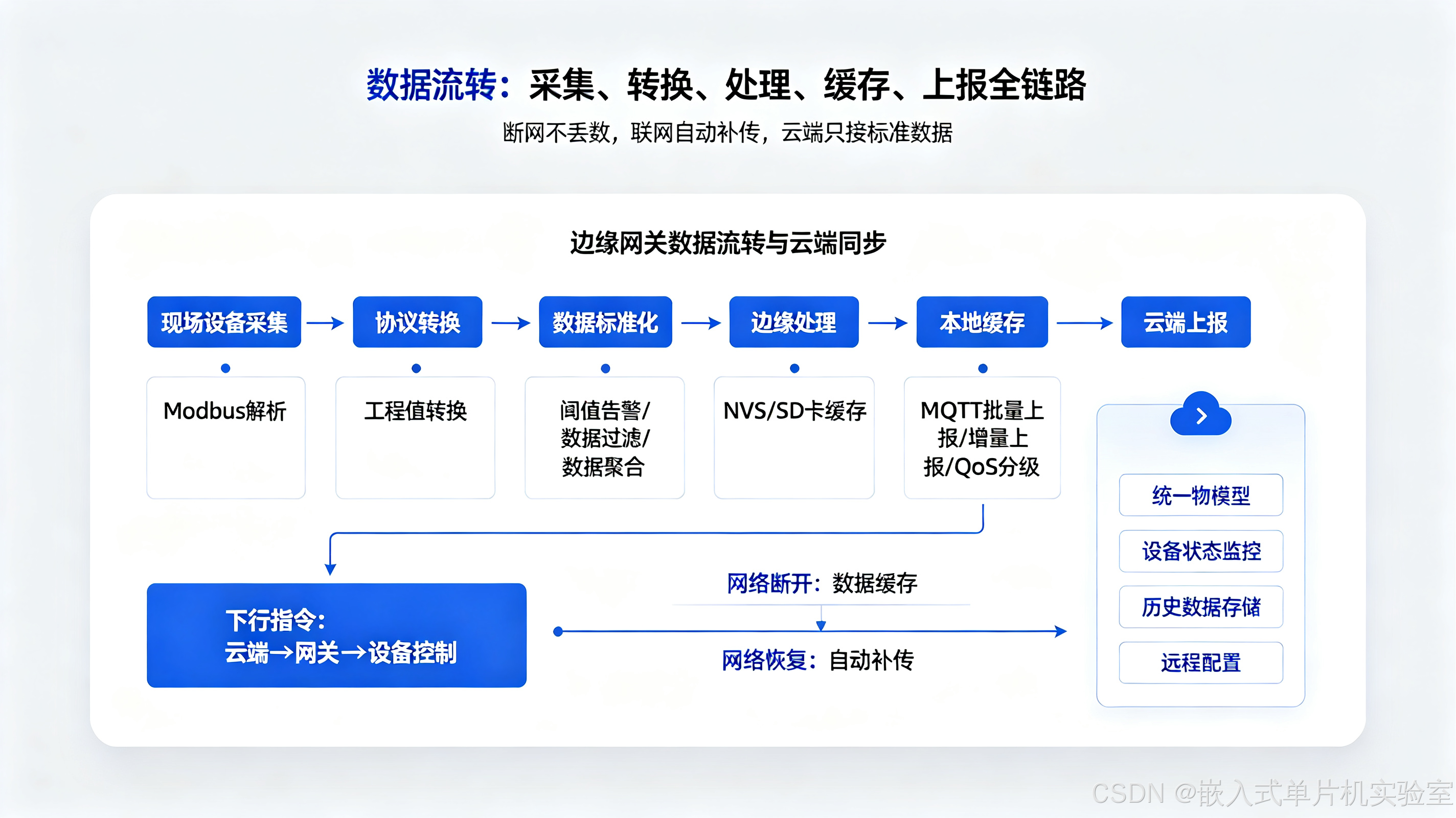

【配图3:边缘网关数据流转与云端同步流程图】
配图说明:展示从现场设备采集→协议转换→数据标准化→边缘处理→本地缓存→云端上报的完整数据链路;标注断网缓存、增量上报、批量合并的优化点,以及下行指令的反向路径,直观呈现数据流转与云端协同的完整流程。


下面是MQTT云端同步与断网续传的完整数据链路:

云端

边缘网关

在线

离线

现场设备采集

协议转换

数据标准化

网络是否在线?

批量上报
增量上报

本地缓存
NVS/SD卡

补传缓存数据

MQTT Broker

数据存储

应用服务

五、工程化:边缘计算与可靠性设计

真正的工业级网关不止是协议转换,更要具备边缘计算能力与高可靠性,减轻云端压力,提升系统稳定性。

1. 边缘计算核心能力

  • 本地告警:阈值判断、异常检测,本地直接联动输出或告警,响应速度毫秒级,不依赖云端
  • 数据过滤:剔除异常值、跳变值,过滤无效数据,减少无效上报
  • 数据聚合:分钟级、小时级数据统计,最大值、最小值、平均值,云端只存统计结果
  • 本地联动:设备之间联动逻辑本地执行,比如温度超阈值自动开风机,不依赖网络

2. 可靠性设计

  • 双链路备份:WiFi优先,4G/NBIoT备份,网络故障自动切换
  • 分级看门狗:网络看门狗、业务看门狗、硬件看门狗,异常自动恢复
  • 配置本地保存:远程配置更新失败不影响本地运行,回滚到上一版本
  • 故障自诊断:定期自检总线、网络、存储状态,异常上报云端

3. 安全设计

  • 传输加密:MQTT采用TLS加密,账号密码认证,不裸奔在公网
  • 网络隔离:现场总线侧与云端网络侧隔离,设备不直接暴露公网
  • 访问控制:下行指令鉴权,防止非法指令控制设备

下面是边缘计算与可靠性设计的整体框架:

云端

安全设计

可靠性设计

边缘计算能力

本地告警
阈值判断/异常检测

数据过滤
剔除异常值/跳变值

数据聚合
分钟级/小时级统计

本地联动
设备间自动控制

双链路备份
WiFi + 4G/NBIoT

分级看门狗
网络/业务/硬件

配置本地保存
失败自动回滚

故障自诊断
异常上报云端

传输加密
MQTT TLS

网络隔离
总线与云端分离

访问控制
下行指令鉴权

远程监控

远程运维

六、工程最佳实践

1. 接入设计

  • 设备接入先易后难,先标准Modbus设备,再自定义协议设备
  • 每个设备配置独立的采集周期,重要设备高频,非重要设备低频
  • 总线预留足够余量,不跑满带宽,保留30%以上冗余

2. 数据与协议

  • 数据标准化做在网关,云端只接标准格式,不处理设备私有协议
  • 转换规则可配置,不用改代码适配新设备,提升交付效率
  • 上报策略分级,普通数据批量低频,关键事件实时高频

3. 可靠性

  • 必须具备断网缓存能力,工业现场网络不稳定是常态
  • 关键数据本地持久化,断电不丢失
  • 网关自身具备故障自恢复能力,异常自动重启,不用现场维护

4. 运维

  • 网关状态、设备状态、通信质量统一上报云端,远程监控
  • 支持远程配置、远程升级,减少现场运维成本
  • 数据留痕,故障可追溯

七、新手高频踩坑汇总

  1. 只做透传不做转换,云端对接混乱
    • 直接把原始寄存器值透传到云端,不同设备格式不一样,云端无法统一处理
    • 解决:网关做数据标准化,统一物模型与单位,云端只处理标准数据
  2. 轮询太快总线拥塞,设备响应异常
    • 轮询周期设置太短,总线数据量过大,冲突、丢包、设备响应不过来
    • 解决:合理设置周期,错开峰值,合并读取,总线负载控制在70%以内
  3. 断网就丢数据,数据完整性差
    • 没有本地缓存,网络断开数据直接丢弃,数据不完整
    • 解决:增加本地缓存机制,按时间分片存储,网络恢复自动补传
  4. 字节序/寄存器顺序不匹配,数据错误
    • 想当然按自己的顺序解析32位、浮点数据,和设备定义不一致,数值完全错误
    • 解决:和设备厂家明确字节序、寄存器顺序,文档化,对接时逐个测点验证
  5. 设备地址冲突,采集数据错乱
    • 总线上存在相同地址设备,轮询到不同设备返回数据,数据串台
    • 解决:接入前逐个设备测试地址,配置表记录,避免重址
  6. 上报太频繁,带宽与云端压力大
    • 每个变化都上报,一秒多次,数据量大,云端处理不过来,成本高
    • 解决:批量上报、增量上报、定时汇总结合,平衡实时性与成本

下一篇预告(46篇)

ESP-IDF保姆级入门46|工业级OTA升级与远程运维全解:差分升级/安全校验/断点续传/状态监控/批量管理,打造产品级远程升级与运维体系,实现规模化设备的远程管理与迭代!
