专栏前言

上一篇我们掌握了工业级EMC与抗干扰设计，构建了从硬件到软件的完整电磁防护体系，解决了工业现场强干扰环境的适应性问题。

而在工业物联网、野外监测、智能表计等场景中，电池供电设备的续航能力是核心指标：既要保证数据采集与上报的可靠性，又要实现数月甚至数年的电池寿命，功耗与功能的平衡是最大的难点。

很多新手做低功耗设备只会一味降频率、减功能，要么续航不达标，要么体验太差，缺乏系统的低功耗设计方法论。

ESP32内置多级功耗模式、硬件RTC定时唤醒、WiFi调制解调器休眠，配合外设电源管控、本地数据缓存、批量上传策略，可在保证业务功能的前提下，将平均功耗降至微安级，实现单节电池数年续航。

无需额外低功耗MCU，单芯片即可完成采集、存储、通信全功能，兼顾成本与续航。

本篇一次性讲透ESP-IDF下的工业级低功耗物联网节点设计：
低功耗模型与续航计算 → 多级休眠策略与唤醒源管理 → 本地数据缓存与批量上传 → 低功耗通信优化 → 电源管控与寿命设计 → 最佳实践与踩坑汇总
全程配可落地代码、计算模型与优化方法，零基础也能系统掌握低功耗节点设计方法，打造超长续航的工业物联网终端。

---

一、低功耗核心基础与续航计算模型

1. 物联网节点典型工作模式

电池供电物联网节点绝大多数时间处于休眠状态，仅短时间唤醒工作，采用周期唤醒+事件触发的混合工作模式：

• 周期任务：定时采集传感器数据、定时上报状态，是主要工作模式
• 事件任务：异常告警、外部触发，优先级高，平时休眠，事件才唤醒
• 核心原则：休眠时间占比99%以上，工作时间尽量压缩，用最低的平均功耗满足业务需求

2. 四级功耗模式与物联网场景匹配

ESP32的四级功耗模式，对应不同的业务实时性需求，是低功耗设计的基础：

功耗模式	典型电流	唤醒时间	保持功能	适用物联网场景
运行模式	80~200mA	-	全功能	采集、计算、通信传输
调制解调器睡眠	15~40mA	毫秒级	CPU暂停，WiFi/蓝牙保持连接	实时性要求高的在线设备、等待指令
轻度睡眠	0.8~3mA	微秒级	外设、RTC运行，CPU暂停	秒级响应、高频采集、事件等待
深度睡眠	10~80μA	毫秒级	仅RTC与唤醒源工作	分钟级以上周期、超长待机、定时上报

工程提示：工业级电池供电节点优先选用深度睡眠为主工作模式，平均功耗最低，续航最长；仅对响应速度要求极高的场景，才使用轻度睡眠或调制解调器睡眠。

3. 续航计算模型

电池续航由平均工作电流决定，不是单看休眠电流，计算公式：

平均电流 = (运行电流 × 运行时间 + 休眠电流 × 休眠时间) / 工作周期
续航时间(小时) = 电池容量(mAh) / 平均电流(mA)

示例计算：

• 深度休眠电流：20μA
• 每次唤醒工作时间：200ms
• 工作电流：120mA
• 周期：1分钟（60s）
• 平均电流 = (120mA × 0.2s + 0.02mA × 59.8s) / 60s ≈ 0.42mA
• 2000mAh电池续航 ≈ 2000 / 0.42 ≈ 4762小时 ≈ 198天

核心结论：休眠占比越高，平均功耗越低；频繁唤醒会大幅拉高平均电流，缩短续航。

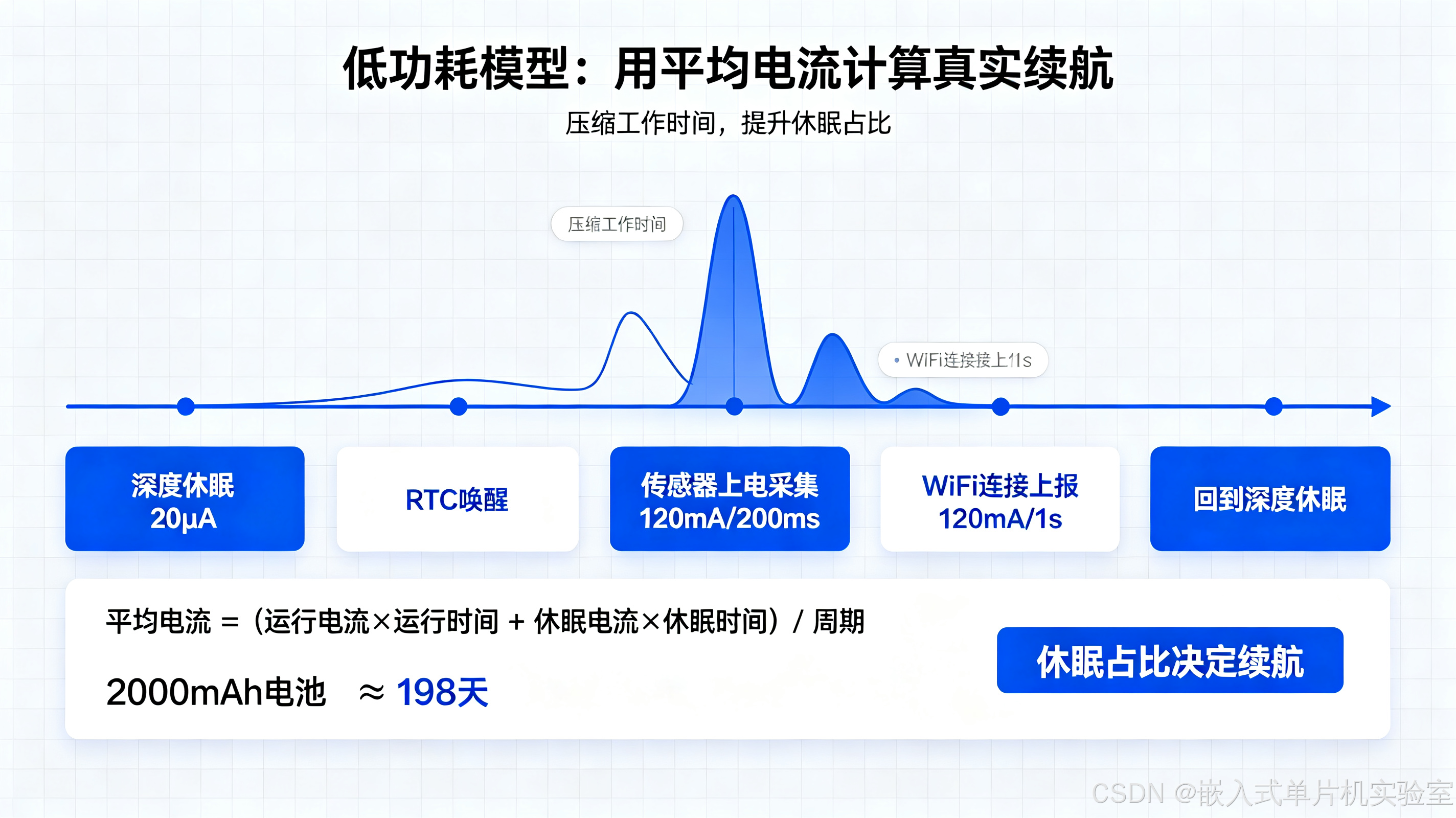

【配图1：低功耗节点周期工作时序与功耗分布图】
配图说明：展示一个完整工作周期：深度休眠→RTC唤醒→传感器上电采集→WiFi连接上报→进入休眠的完整时序；对应绘制电流曲线，标注各阶段的电流值与持续时间，底部标注平均电流的计算公式，直观呈现续航的决定因素。

下面是低功耗节点一个完整工作周期的时序图：

---

二、多级休眠策略与唤醒源管理

1. 休眠模式选型原则

选择休眠模式的核心依据是业务响应时间要求，在满足要求的前提下选最低功耗模式：

• 响应要求 < 100ms：轻度睡眠，CPU暂停，外设运行，唤醒快
• 响应要求 100ms~10s：调制解调器睡眠，保持网络连接，快速响应
• 响应要求 > 10s：深度睡眠，功耗最低，定时或事件唤醒
• 混合场景：平时深度睡眠，关键事件触发快速唤醒

2. 唤醒源配置与管理

ESP32深度睡眠支持多种唤醒源，按需配置，不用的全部关闭，降低漏电流：

唤醒源	触发方式	功耗开销	典型应用
RTC定时器唤醒	定时时间到触发	极低	周期采集、定时上报
GPIO外部唤醒	引脚电平变化触发	低	按键、传感器告警、外部触发
触摸唤醒	触摸检测触发	低	人机交互唤醒
ULP协处理器唤醒	ULP程序触发	较低	低频采集、阈值判断唤醒

唤醒源越少，休眠电流越低；工业节点常用RTC定时+GPIO事件双唤醒源，兼顾周期与异常。

实战1：深度休眠周期采集+事件唤醒

实现功能：默认每5分钟RTC唤醒采集一次传感器数据，存入RTC内存；外部GPIO触发告警时立即唤醒，优先上报告警；累计10次数据后联网批量上传。

#include <stdio.h>
#include <string.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "esp_sleep.h"
#include "esp_wifi.h"
#include "nvs_flash.h"
#include "esp_log.h"

#define TAG "LOW_POWER_NODE"

#define SAMPLE_PERIOD_MIN 5      // 定时采集周期，分钟
#define BATCH_UPLOAD_CNT  10     // 批量上传次数
#define ALARM_PIN         GPIO_NUM_0 // 告警唤醒引脚

// RTC内存保存的采集数据结构，掉电不丢失
typedef struct {
    uint32_t magic;
    uint8_t  sample_cnt;       // 已采集次数
    float    temp_buf[10];     // 温度数据缓存
    float    humi_buf[10];     // 湿度数据缓存
    uint8_t  is_alarm;         // 告警唤醒标记
} rtc_data_t;

#define RTC_MAGIC 0xA5A50000
static rtc_data_t *g_rtc_data;

// 传感器采集（简化示例）
static void sensor_sample(float *temp, float *humi)
{
    // 实际项目：初始化传感器、读取数据、关闭传感器电源
    *temp = 25.0f;
    *humi = 60.0f;
}

// 批量上传数据到服务器
static void upload_batch_data(void)
{
    // 连接WiFi
    // 实际项目：MQTT/HTTP上传数据
    ESP_LOGI(TAG, "批量上传%d条数据", g_rtc_data->sample_cnt);

    // 上传成功清空计数
    g_rtc_data->sample_cnt = 0;
}

void app_main(void)
{
    // 1. 获取RTC数据指针
    g_rtc_data = (rtc_data_t *)RTC_DATA_ATTR;

    // 2. 判断唤醒原因
    esp_sleep_wakeup_cause_t cause = esp_sleep_get_wakeup_cause();

    if(cause == ESP_SLEEP_WAKEUP_TIMER) {
        ESP_LOGI(TAG, "定时唤醒，执行采集");

        // 3. 传感器采集
        float temp, humi;
        sensor_sample(&temp, &humi);

        // 4. 存入缓存
        if(g_rtc_data->magic != RTC_MAGIC) {
            memset(g_rtc_data, 0, sizeof(rtc_data_t));
            g_rtc_data->magic = RTC_MAGIC;
        }

        if(g_rtc_data->sample_cnt < BATCH_UPLOAD_CNT) {
            g_rtc_data->temp_buf[g_rtc_data->sample_cnt] = temp;
            g_rtc_data->humi_buf[g_rtc_data->sample_cnt] = humi;
            g_rtc_data->sample_cnt++;
        }

        // 5. 达到次数则上传
        if(g_rtc_data->sample_cnt >= BATCH_UPLOAD_CNT) {
            upload_batch_data();
        }

    } else if(cause == ESP_SLEEP_WAKEUP_EXT0) {
        ESP_LOGI(TAG, "告警唤醒，立即上报");
        g_rtc_data->is_alarm = 1;
        // 立即上传告警信息
        upload_batch_data();
        g_rtc_data->is_alarm = 0;
    } else {
        ESP_LOGI(TAG, "首次上电，初始化");
        memset(g_rtc_data, 0, sizeof(rtc_data_t));
        g_rtc_data->magic = RTC_MAGIC;
    }

    // 6. 配置唤醒源，进入深度休眠
    // RTC定时唤醒
    esp_sleep_enable_timer_wakeup(SAMPLE_PERIOD_MIN * 60 * 1000000ULL);
    // 外部GPIO告警唤醒，低电平触发
    esp_sleep_enable_ext0_wakeup(ALARM_PIN, 0);

    ESP_LOGI(TAG, "进入深度休眠");
    esp_deep_sleep_start();
}

关键说明

• RTC内存复用：采集数据直接存在RTC域内存，休眠不丢失，唤醒无需读取Flash，速度快、功耗低
• 最小化工作时间：唤醒后只做必要的采集和存储，尽量减少CPU运行时间，尽快回到休眠
• 唤醒源精简：仅开启需要的唤醒源，关闭触摸、ULP等不用的功能，降低休眠电流

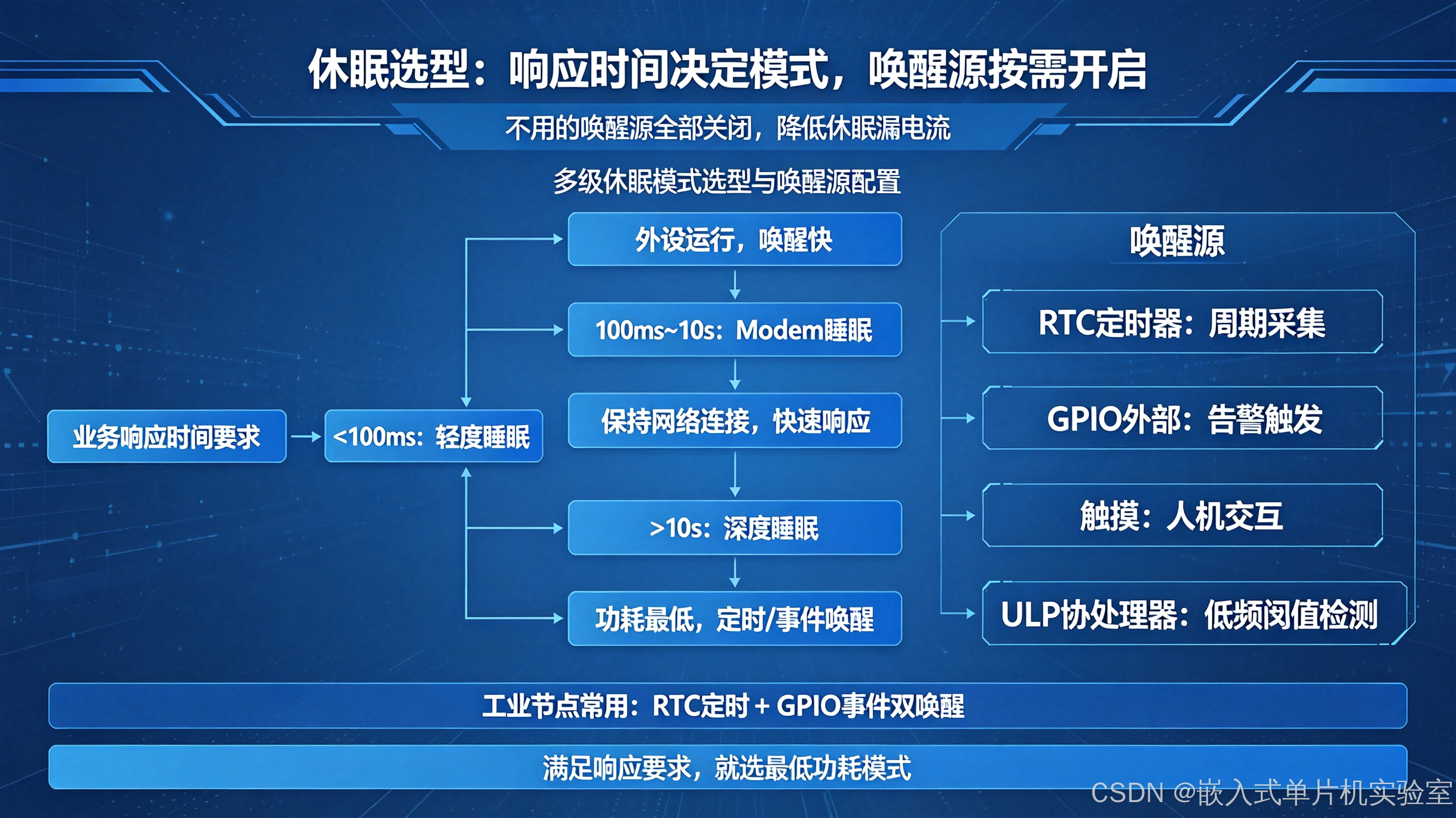

【配图2：多级休眠模式选型与唤醒源配置图】
配图说明：从业务响应时间要求出发，逐步推导对应休眠模式、唤醒源配置、典型功耗；对比不同组合的续航表现，直观呈现低功耗模式的选型决策逻辑。

下面是休眠模式选型与唤醒源配置的决策流程图：

---

三、数据缓存与低功耗通信优化

1. 本地数据缓存策略

WiFi连接和数据传输是功耗大头，每次连接的入网、握手、传输开销远大于采集本身。本地缓存+批量上传是低功耗通信的核心策略：

• 缓存介质：少量数据用RTC内存，中等数据用NVS，大量数据用SD卡
• 上传触发：数量触发（累计N条）、时间触发（定时统一传）、事件触发（告警立即传）
• 可靠性保障：写入缓存带校验，上传成功再清除，失败保留下次重传，避免数据丢失

2. 低功耗通信优化手段

（1）WiFi连接优化

• 快速连接：保存WiFi配置与信道信息，唤醒后直接连接已知信道，省去扫描时间，连接时间从秒级缩至百毫秒级
• Modem睡眠：保持连接状态下，关闭部分射频电路，功耗降低60%以上，适合需要在线等待指令的场景
• 传输完即断开：数据上传完成立即断开WiFi，关闭射频，不保持连接，最低功耗

（2）协议与数据优化

• 轻量协议：优先用MQTT协议，比HTTP开销小、交互少，适合物联网场景
• 数据压缩：采用紧凑二进制格式，不用JSON；多数据合并打包，减少协议头开销
• QoS分级：普通数据用QoS0，一次发送不确认；关键数据用QoS1，保证到达

实战2：NVS持久化缓存与MQTT批量上传

实现功能：采集数据先存入NVS持久化存储，累计达到阈值或定时触发MQTT批量上传，上传失败保留数据下次重试，保证数据不丢失。

#include "nvs_flash.h"
#include "nvs.h"

#define NVS_NAMESPACE "sensor_data"
#define KEY_SAMPLE_CNT "cnt"
#define KEY_TEMP_BUF "temp"
#define KEY_HUMI_BUF "humi"
#define BATCH_UPLOAD_CNT 10

// 保存采集数据到NVS
static esp_err_t save_sample_to_nvs(float temp, float humi)
{
    nvs_handle_t handle;
    esp_err_t err = nvs_open(NVS_NAMESPACE, NVS_READWRITE, &handle);
    if(err != ESP_OK) return err;

    uint8_t cnt = 0;
    nvs_get_u8(handle, KEY_SAMPLE_CNT, &cnt);

    if(cnt < BATCH_UPLOAD_CNT) {
        char key[8];
        sprintf(key, "%s_%d", KEY_TEMP_BUF, cnt);
        nvs_set_float(handle, key, temp);
        sprintf(key, "%s_%d", KEY_HUMI_BUF, cnt);
        nvs_set_float(handle, key, humi);

        cnt++;
        nvs_set_u8(handle, KEY_SAMPLE_CNT, cnt);
    }

    nvs_commit(handle);
    nvs_close(handle);
    return ESP_OK;
}

// 读取NVS缓存数据，上传成功后再清除
static uint8_t load_batch_from_nvs(float *temp_buf, float *humi_buf)
{
    nvs_handle_t handle;
    esp_err_t err = nvs_open(NVS_NAMESPACE, NVS_READWRITE, &handle);
    if(err != ESP_OK) return 0;

    uint8_t cnt = 0;
    nvs_get_u8(handle, KEY_SAMPLE_CNT, &cnt);
    if(cnt == 0) {
        nvs_close(handle);
        return 0;
    }

    for(uint8_t i = 0; i < cnt; i++) {
        char key[8];
        sprintf(key, "%s_%d", KEY_TEMP_BUF, i);
        nvs_get_float(handle, key, &temp_buf[i]);
        sprintf(key, "%s_%d", KEY_HUMI_BUF, i);
        nvs_get_float(handle, key, &humi_buf[i]);
    }

    // 上传成功后调用 nvs_erase_all 清除，失败不清除
    nvs_close(handle);
    return cnt;
}

关键说明

• NVS缓存适合数据量不大、需要掉电持久化的场景，比SD卡功耗低、速度快
• 上传成功再清除缓存，异常重启数据不丢失，保证传输可靠性
• 批量上传大幅减少WiFi连接次数，平均功耗可降低数倍

---

四、工程化：电源管控与电池寿命优化

1. 外设电源分级管控

硬件上实现外设电源独立控制，休眠时完全断电，是降低静态功耗的关键：

• 传感器电源：用MOS管控制供电，采集时上电，采完即断电，避免静态电流
• 通信模块：WiFi、蓝牙、RS485收发器，不用时完全断电
• 电源芯片：选用低静态电流的LDO或DC-DC，静态电流控制在微安级
• 引脚优化：休眠时闲置引脚配置为高阻或固定电平，避免上拉下拉电流

2. 电池寿命管理

• 过放保护：电池电压低于截止电压时，强制进入深度休眠，停止所有工作，避免电池过放损坏
• 温度自适应：低温环境电池容量下降，自动降低采集与上传频率，延长续航
• 动态周期：根据剩余电量动态调整工作周期，电量充足高频上报，低电量低频保活
• 充放电策略：支持充电时全功能工作，不充电时低功耗模式，兼顾体验与续航

3. 低功耗调试与验证

• 电流实测：用高精度万用表或功耗分析仪，实测各模式电流，计算理论续航
• 时间打点：在关键节点加时间戳，测量唤醒初始化、采集、连接、传输各阶段耗时，针对性优化
• 长周期测试：连续运行数天，监控电量下降速度，验证实际续航与理论值的偏差

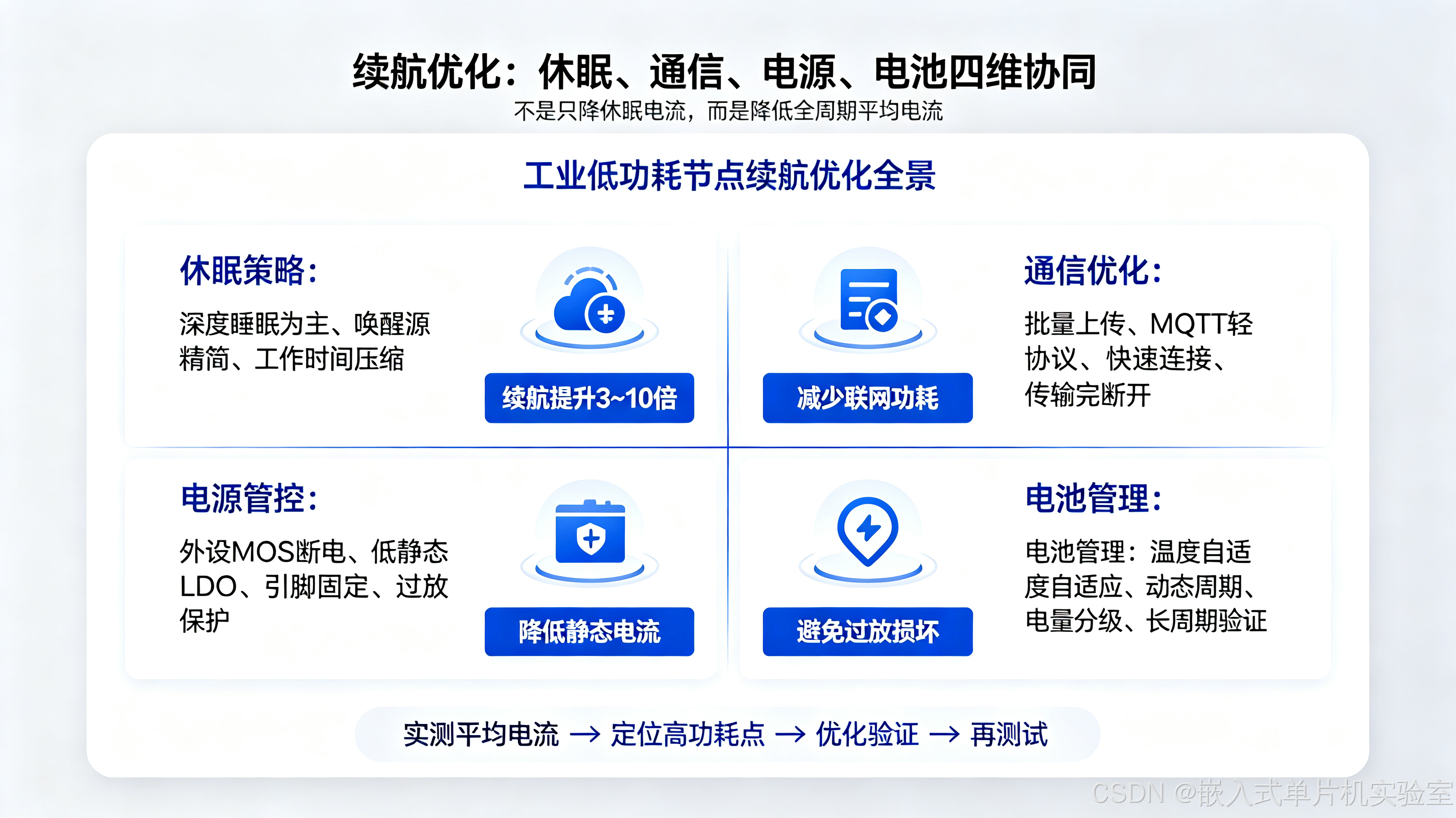

【配图3：工业低功耗节点续航优化全景图】
配图说明：从休眠策略、通信优化、电源管控、电池管理四个维度，每个维度列出核心优化手段，标注对应的续航提升幅度，直观呈现全方面的优化体系与效果。

下面是工业低功耗节点续航优化的全景图：

---

五、工程最佳实践

1. 软件设计

• 休眠优先：能休眠就休眠，工作时间尽量压缩，用最短时间完成任务
• 数据缓存：批量上传，减少联网次数，降低通信功耗占比
• 状态保留：关键数据存RTC内存，唤醒快速恢复，减少初始化时间
• 异常处理：通信失败不重试等待，直接休眠，下次周期再试，避免耗电等待

2. 硬件设计

• 外设电源可控，休眠时完全断电，不留静态电流
• 选用低静态功耗的电源芯片、传感器、接口芯片
• 电源路径优化，减少串联二极管压降，提升电源效率
• 闲置引脚正确配置，避免额外的上拉下拉电流

3. 测试验证

• 分模块测功耗：逐个外设测电流，定位高功耗点
• 实测平均电流：按实际工作周期测平均电流，计算真实续航
• 高低温测试：验证极端温度下的功耗与功能，保证现场适应性
• 长周期老化：连续运行数周，验证稳定性与电池寿命

---

六、新手高频踩坑汇总

1. 频繁联网上传，平均功耗高居不下
   • 每次唤醒都连WiFi传数据，连接开销大，平均电流是休眠的上百倍
   • 解决：数据本地缓存，批量上传，减少联网次数；优先保证休眠占比
2. 休眠时外设不断电，静态电流大
   • 传感器、收发器休眠时还带电，几毫安的静态电流直接让续航缩水90%
   • 解决：所有外设电源用MOS管控制，休眠时完全切断电源
3. 唤醒后初始化太慢，工作时间过长
   • 每次唤醒都重新初始化所有外设、扫描WiFi，工作时间几百毫秒变几秒
   • 解决：关键状态存RTC，WiFi保存信道快速连接，只初始化必要模块
4. 用软件定时器定时休眠，时间不准或失效
   • 深度休眠前用软件延时或普通定时器，休眠后定时器停止，时间完全不对
   • 解决：定时唤醒必须用RTC硬件定时器，休眠时持续计时，精度高
5. 只看休眠电流，忽略平均功耗
   • 一味追求最低休眠电流，频繁唤醒、工作时间长，平均功耗反而更高
   • 解决：关注平均电流，优化工作时间和唤醒频率，平衡功能与续航
6. 缓存数据放内存，掉电全部丢失
   • 采集数据放普通内存，上传前掉电或复位，数据全部丢失
   • 解决：关键数据存NVS或RTC内存，掉电不丢失；上传成功再清除

---
