论文题目：Attention-based deep learning for tire defect detection: Fusing local and global features in an industrial case study（基于注意力的深度学习用于轮胎缺陷检测：融合局部和全局特征的工业案例研究）

期刊：Expert Systems With Applications

摘要：在轮胎制造中，轮胎的质量检查至关重要，因为有缺陷的轮胎可能会发生爆炸故障，特别是在比赛等高速驾驶活动期间。解决这一问题需要严格的制作后视觉检查。然而，轮胎纹理和结构的多样性使得缺陷检测成为一项具有挑战性的任务。针对这一挑战，本文提出了一种创新的解决方案，其形式是专门为轮胎缺陷检测设计的混合VIT-CNN模型。首先，我们提出了一个轻量级的基于注意力的初始化模块，它是我们提出的基于注意力的CNN模型的主要组成部分。这种基于注意力的CNN从整个图像中提取局部特征映射，而VIT从图像块中捕获全局特征。使用一个包括83985张无缺陷轮胎和38710张有缺陷轮胎的X射线图像的数据集来训练和测试该模型，这些图像代表了50个设计模式上的15种不同类型的缺陷。结果表明，VIT-CNN模型的召回率为95.48%，准确率为96.1%，F1得分为95.79%，总体准确率为97.33%。统计检验，包括Friedman和Wilcoxon符号等级检验，被用来评估拟议的VIT-CNN模型与单个模型之间是否存在显著差异。从这些测试中获得的结果强调了模型之间存在的显著差异。此外，VIT-CNN模型成功地识别了各种轮胎缺陷和复杂的纹理，使其在真实世界的场景中有效。这项研究增加了轮胎缺陷自动识别，满足了行业对精确和可靠检测的要求，同时通过提供高性能的模型来提高人类安全。

用 ViT-CNN 混合模型检测轮胎缺陷：融合局部与全局特征的工业实践

一、问题背景：为什么轮胎 X 射线检测如此棘手？

全球轮胎行业每年因缺陷轮胎退货造成的损失高达 1 亿美元，而缺陷率约为 7%。为确保产品质量，轮胎出厂前需对 X 射线图像进行逐一人工审查。然而，这一过程主观、低效、耗时，且高度依赖检测员的经验和注意力。

轮胎 X 射线图像的特殊挑战

轮胎内部结构复杂，由天然橡胶、合成橡胶、钢丝、纺织带等多层材料精密叠加而成。这些层状结构在 X 射线图像中以条纹形式呈现，而缺陷往往隐藏在这些复杂纹理之中。该工厂的数据涵盖 15 种缺陷类型、50 种花纹设计，典型缺陷包括：

  • 第一层带束偏移（Belt offset）
  • 钢丝叠加（Wire overlay）
  • 接头开口（Splice opening）
  • 异物（Foreign material）
  • 带束层等角（Equiangular belts）
  • 边缘折叠（Edge fold / Border fold）
  • 离散（Dispersion）等

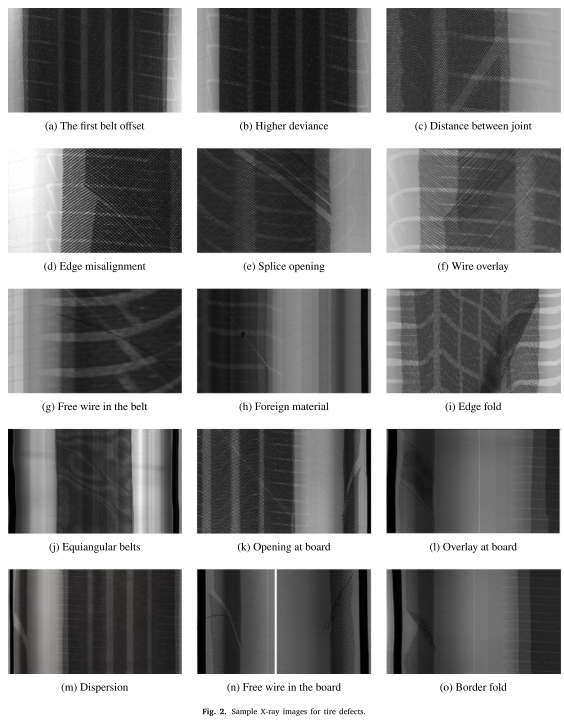

【论文 Fig. 2 — 15 种缺陷类型的 X 射线图像样本（3×5 排列展示）】

论文指出的三类模型各自的缺陷

纯 CNN 的不足：

  • 对局部细小缺陷（如小异物、细微花纹不规则）感知能力弱
  • 在复杂背景（噪声、不相关轮胎特征）中容易漏检
  • 受类别不平衡影响大，偏向高频缺陷类型
  • 对不同轮胎设计泛化能力不足

纯 ViT 的不足：

  • 参数量巨大（本研究中 ViT 有 85,800,194 个参数），数据量有限时极易过拟合
  • 对局部结构信息（如轮胎层间关系、细小缺陷位置）的建模不如 CNN 精细
  • 对领域迁移（不同传感器、不同数据采集设备）鲁棒性差

现有混合模型的不足：

  • 融合策略设计复杂，两种架构的强弱平衡难以把握
  • 多数混合模型仍依赖大规模、高质量数据集
  • 训练时间显著增加

二、数据集：来自皮雷利工厂的真实工业数据

采集设备与过程

数据来自土耳其伊兹密特的 Pirelli 汽车轮胎工厂，使用 Alfautomazione Tire-X 3000 X 射线检测设备采集。该设备由一个二极管和一个 U 形接收器组成，检测舱完全用铅封闭以保证辐射屏蔽安全。

工作流程：轮胎进入检测舱后旋转 360 度，X 射线穿透轮胎后由外部接收器捕获，生成完整的环绕式射线图。整个检测过程根据轮胎直径不超过 1 分钟。

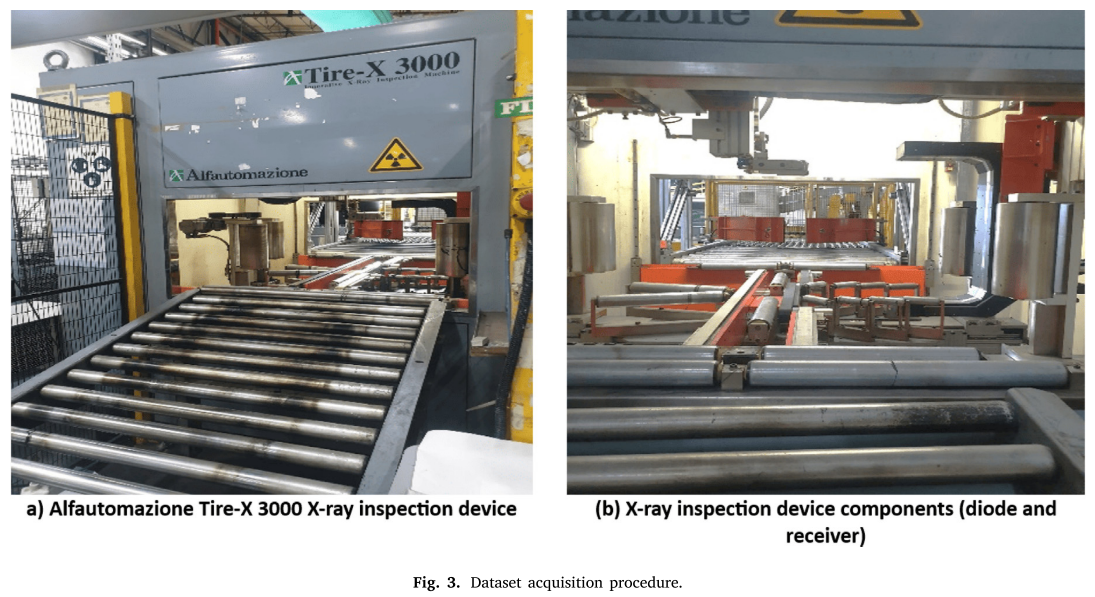

【论文 Fig. 3 — 数据采集设备实物图（Tire-X 3000 全景图及二极管/接收器组件图）】

数据规模与类别不平衡

由于生产中缺陷轮胎本身属于小概率事件，数据收集历时 一年半，最终获得：

  • 正常轮胎：83,985 张
  • 缺陷轮胎（原始）：4,912 张（15 种缺陷类型，50 种花纹设计）

原始正负样本比约为 17:1，类别严重不平衡。

数据增强策略（专为 X 射线轮胎图像定制）

常见增强方法（旋转、翻转、缩放、剪切）对轮胎 X 射线图像来说是有害的——它们会破坏轮胎内部层状结构的物理合理性，生成在真实制造条件下不可能出现的失真样本，导致模型学习到错误特征。

论文仅采用两种保结构的增强方式：

  • 亮度调整：模拟 X 射线光源强度自然波动或机器运行时外部变量导致的光照变化
  • 垂直位移：复现轮胎进入检测系统时起始位置的轻微差异（这种位置浮动在实际中普遍存在，且不影响轮胎内部结构和缺陷分布）

增强后，缺陷图像数量从 4,912 张增至 38,710 张（训练集 34,794 张，测试集 3,916 张）。所有生成图像均经专家审核确认，保证其忠实还原真实缺陷。

数据划分：

  • 缺陷图像：80% 训练，20% 测试
  • 正常图像：83,985 张同样按 80/20 划分
  • 图像统一归一化并缩放至 224 × 224 × 3

三、方法论：ViT-CNN 混合架构

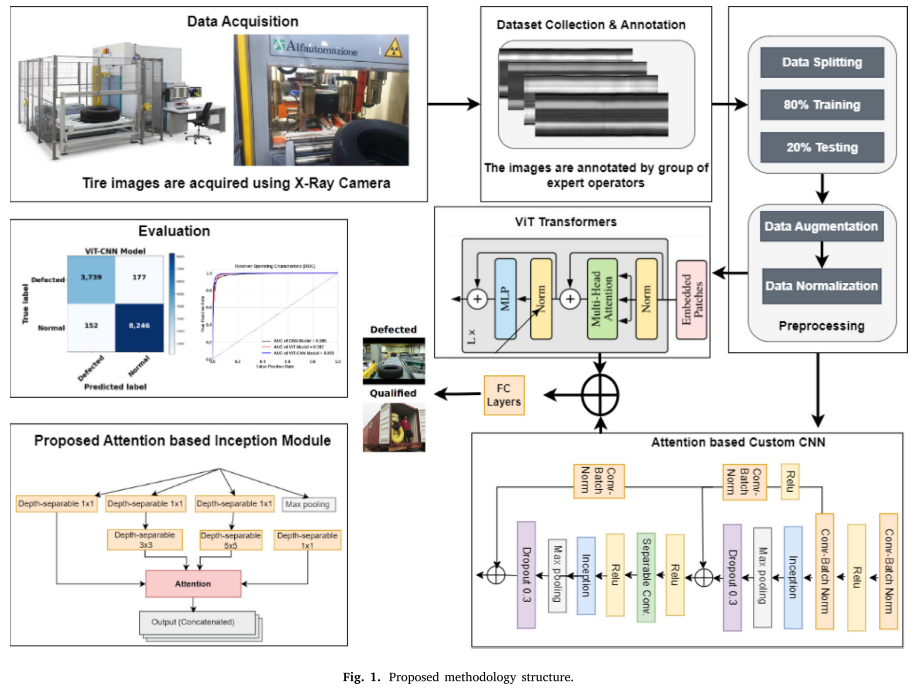

【论文 Fig. 1 — 整体方法框架示意图（从数据采集到评估的完整流程图）】

整体思路是：让 CNN 路负责从整幅图像中提取局部特征映射，让 ViT 路负责从图像 patch 中捕获全局特征，两路特征拼接后完成二分类（有缺陷 / 无缺陷）。

3.1 创新模块一：轻量级注意力 Inception 模块

这是本文最核心的技术贡献，作为 CNN 路的基础构件。

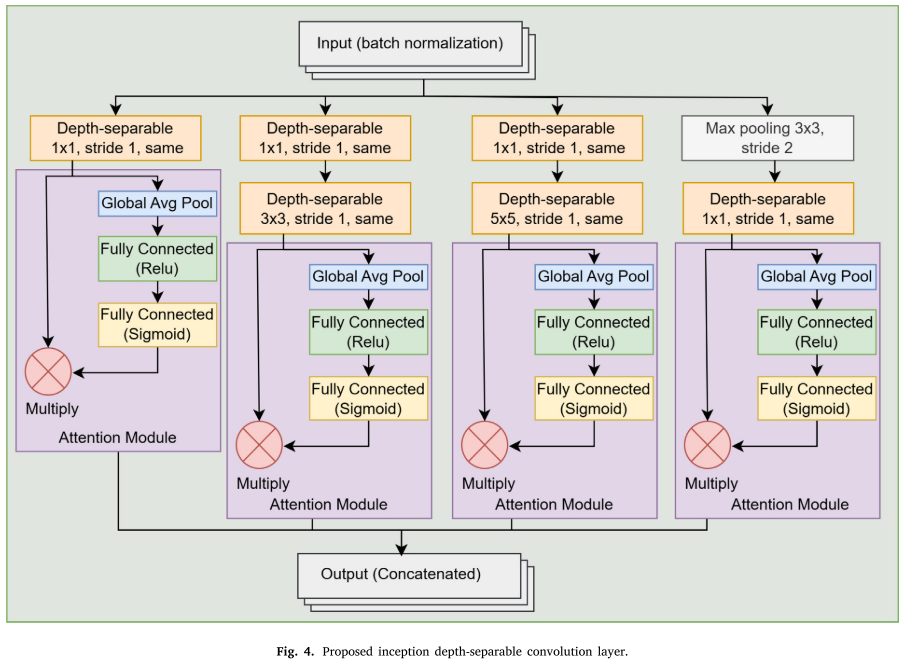

【论文 Fig. 4 — 轻量级注意力 Inception 模块的详细结构图（四路并行分支 + 注意力机制）】

两大核心改动（相较于原始 Inception 模块）：

改动一：用深度可分离卷积替换标准卷积

深度可分离卷积将标准卷积分解为逐深度（Depthwise）卷积和逐点（Pointwise）卷积，在几乎不损失性能的前提下大幅降低计算量和参数数量。

改动二：在每路输出后加入通道注意力机制

注意力机制流程如下：

  1. 全局平均池化（GAP）：将每个通道的特征图压缩为单个描述符
  2. 全连接层（ReLU）：作为瓶颈层，压缩通道维度
  3. 全连接层（Sigmoid）：恢复原始维度，输出通道权重图
  4. 权重相乘：以权重图缩放输入特征图，强调重要通道、抑制噪声通道

四路并行分支，各司其职：

分支卷积核捕捉目标典型缺陷
第一路1×1 深度可分离卷积细粒度模式微小对齐误差、细微纹理变化
第二路3×3 深度可分离卷积（前置 1×1 降维）中等尺度模式接头叠加、接缝滑移
第三路5×5 深度可分离卷积大尺度异常带束错位、附着不当
第四路MaxPooling + 注意力局部显著特征嵌入式异物

四路输出沿通道轴拼接，形成融合局部与全局、多尺度信息的综合特征表示。

数学形式如下（以第一路为例）：

$Z_1 = \text{Attention}(W_1 * X) \cdot X + b$

$Z_{\text{pool}} = \text{Attention}(\text{pooling}(X, F_{\text{pool}})) \cdot X + b$

$Z_{\text{concat}} = \text{concat}(Z_1, Z_3, Z_5, Z_{\text{pool}})$

3.2 CNN 路：局部特征提取

基于上述注意力 Inception 模块，论文构建了一个三阶段 CNN（A→B→C Block）：

  • A Block：两层 Conv-BatchNorm（32 和 64 通道）→ MaxPooling；并行一个 Proposed Inception；经 Conv-BN（224通道），再接 Proposed Inception → MaxPooling → Dropout 0.3 → 分支路，最终输出 28×28×512 特征图
  • B Block：重复 8 次（Separable Conv 3×3×512 → ReLU → Proposed Inception → ReLU → Separable Conv → ReLU），维持 28×28×512
  • C Block：继续深化后经 Global Average Pooling 输出 512 维特征向量

3.3 ViT 路：全局特征提取

使用标准 Vision Transformer（ViT）结构：

  1. 图像切分为 patch 序列，线性投影至嵌入维度
  2. 加入位置编码（Positional Encoding）捕捉空间位置信息
  3. 经多头自注意力（Multi-Head Self-Attention）+ MLP Block × 12 次
  4. 全局平均池化输出 384 维特征向量

ViT 中的注意力计算公式：

$\text{Attention}(Q, K) = \text{softmax}\left(\frac{QK^T}{\sqrt{d_k}}\right)$

$Q = X_{\text{pos}} \cdot W_q, \quad K = X_{\text{pos}} \cdot W_k, \quad V = X_{\text{pos}} \cdot W_v$

3.4 特征融合与分类

CNN 路提取 512 维特征，ViT 路提取 384 维特征，拼接为 896 维综合特征向量，经一层含单节点的 Dense 层（Sigmoid 激活）输出 [0,1] 概率值，完成二分类。

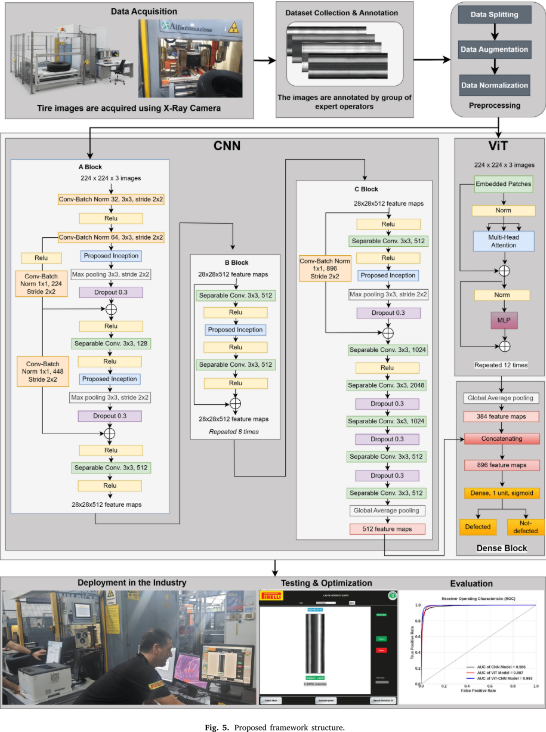

【论文 Fig. 5 — 完整框架结构图（含 CNN 三阶段详细结构、ViT 结构、融合层）】

四、实验结果

4.1 主要分类指标对比

三个模型（纯 CNN、纯 ViT、混合 ViT-CNN）在测试集上的表现：

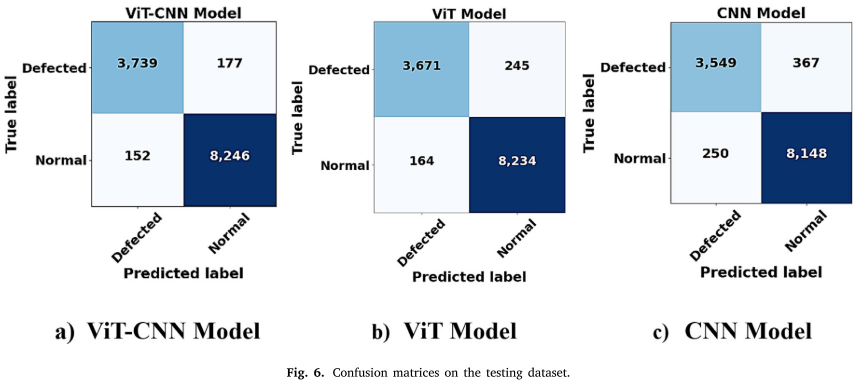

【论文 Fig. 6 — 三个模型的混淆矩阵（并排展示 ViT-CNN / ViT / CNN 三个混淆矩阵）】

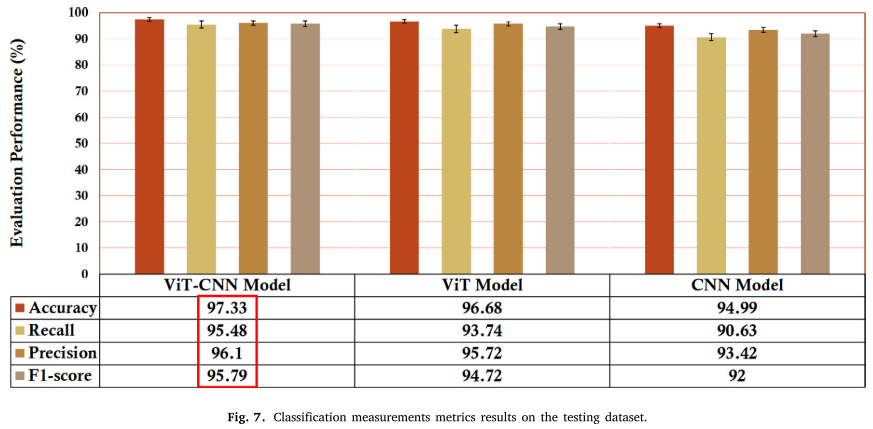

【论文 Fig. 7 — 三个模型的各项评估指标柱状图对比（准确率、召回率、精确率、F1 分数）】

模型准确率召回率精确率F1 分数
CNN（注意力）94.99%90.63%93.42%92.00%
ViT96.68%93.74%95.72%94.72%
ViT-CNN（提出）97.33%95.48%96.10%95.79%

关键观察：

  • ViT 在所有指标上均优于纯 CNN，说明 ViT 架构更适合此任务
  • 混合 ViT-CNN 在 ViT 基础上进一步提升，尤其是召回率（+1.74 个百分点），说明 CNN 的局部特征提取对漏检缺陷的识别有实质贡献
  • 召回率 95.48% 在工业质检场景中意义重大——漏检缺陷轮胎流入市场的风险被大幅降低

4.2 ROC 曲线与 AUC 分数

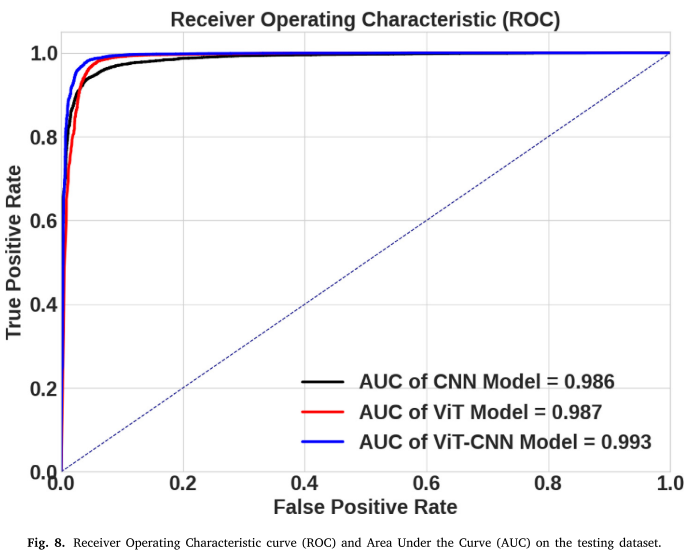

【论文 Fig. 8 — 三个模型的 ROC 曲线（含 AUC 值）】

三个模型的 AUC 值：

  • CNN：AUC = 0.986
  • ViT：AUC = 0.987
  • ViT-CNN：AUC = 0.993

ViT-CNN 的 AUC 达到 0.993，意味着在各种决策阈值下，该模型均能有效区分缺陷与正常轮胎。

4.3 计算复杂度对比

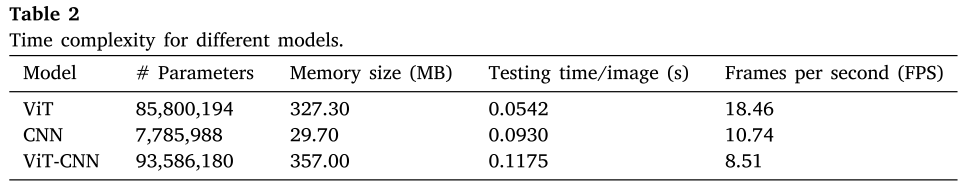

【论文 Table 2 — 三个模型的参数量、内存占用、单图推理时间、FPS 对比】

模型参数量内存（MB）推理时间/图（s）FPS
ViT85,800,194327.300.054218.46
CNN7,785,98829.700.093010.74
ViT-CNN93,586,180357.000.11758.51

ViT-CNN 是三者中参数量最多、推理最慢的，但以 8.51 FPS 的速度处理图像，远超 X 射线设备每次单帧采集的速度，完全满足工业实时检测需求。该模型已被部署到皮雷利工厂的质量控制生产线上。

4.4 统计显著性检验

为严格验证混合模型与单一模型之间的性能差异，论文使用了两种非参数统计检验：

  • Friedman 检验（多模型同时比较）：$\tilde{\chi}^2 = 69.88$，df = 2，$p < 6.659 \times 10^{-16}$，三模型存在极显著差异
  • Wilcoxon 符号秩检验（两两比较）：

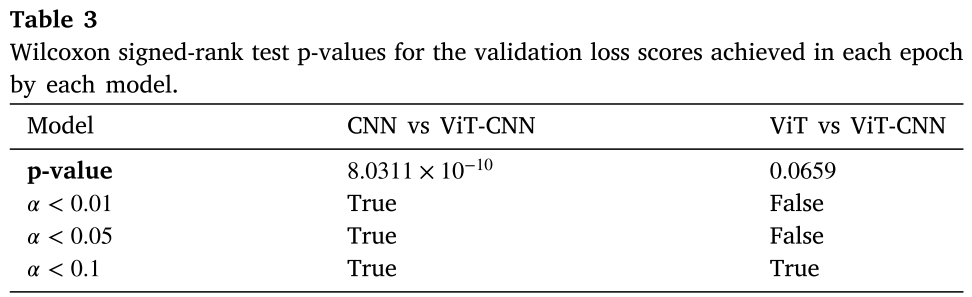

【论文 Table 3 — Wilcoxon 检验的 p 值及各显著性水平结论】

比较对p 值α<0.01α<0.05α<0.1
CNN vs ViT-CNN8.03×10⁻¹⁰TrueTrueTrue
ViT vs ViT-CNN0.0659FalseFalseTrue

解读：

  • CNN 与 ViT-CNN 的差异在 α=0.01 水平上显著，说明两者性能差距是稳健的、非随机的
  • ViT 与 ViT-CNN 的差异在 α=0.05 水平上不显著，但在 α=0.1 水平上显著，说明 ViT 是混合模型性能的主要来源，CNN 路提供了边际但有意义的提升

五、可解释性分析：Grad-CAM 热图

在安全攸关的应用中，模型的可解释性与性能同等重要。论文使用 Grad-CAM（梯度加权类激活映射） 技术可视化三个模型的决策依据。

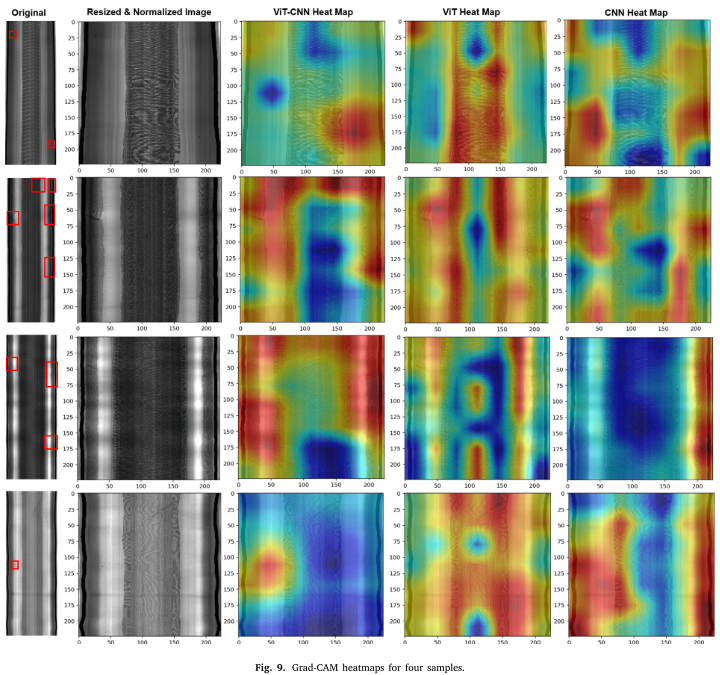

【论文 Fig. 9 — 四个样本的 Grad-CAM 热图（原图 / 归一化图 / ViT-CNN 热图 / ViT 热图 / CNN 热图 五列对比）】

从热图对比中可以观察到：

  • ViT-CNN：热激活区域与真实缺陷位置高度吻合，能同时识别异物、接头距离、钢丝叠加、板叠、边缘折叠等多种复杂缺陷
  • ViT：能定位到显著缺陷区域，但在外物和等角带束缺陷等复杂模式上精度略低
  • CNN：激活区域更大、更模糊，定位精度较差，尤其在接头距离和板叠缺陷上误差明显

ViT-CNN 的混合架构通过整合局部与全局上下文信息，使热图更聚焦于缺陷区域而非背景，这一特性显著提升了模型在工业场景中的可信度和可验证性。

六、失效分析：模型在哪里会出错？

论文诚实地分析了两类主要失效模式：

失效模式一：多缺陷共现反而提升置信度

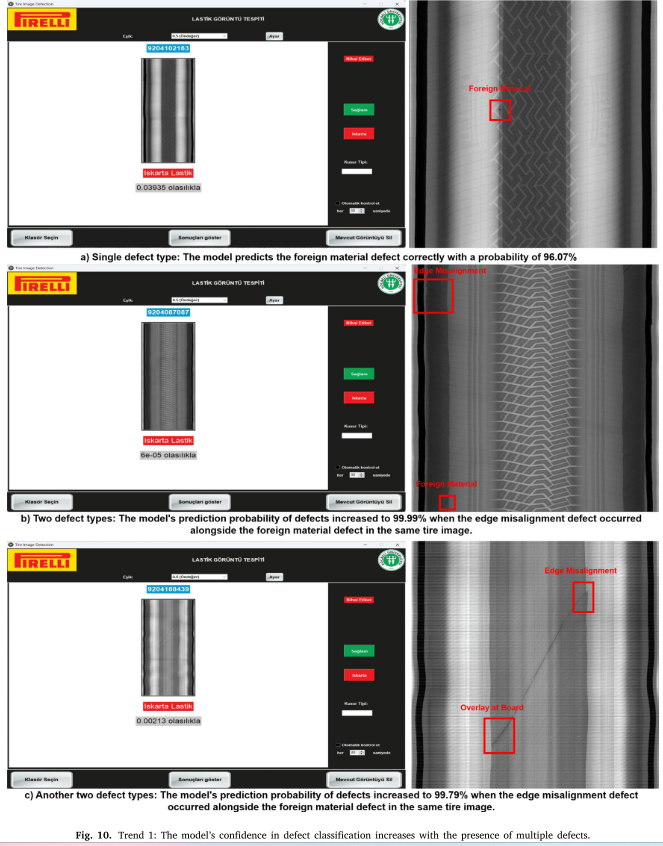

【论文 Fig. 10 — 趋势一展示（单缺陷 → 双缺陷 → 置信度随缺陷数量增加而提高的三种情况）】

实验发现，当图像中同时存在多种缺陷时，模型的分类置信度反而更高：

  • 单一异物缺陷：预测概率 0.03935（即 92.13% 置信度认为有缺陷）
  • 异物 + 边缘错位：预测概率降至 0.00006（即 99.98% 置信度）
  • 另一双缺陷组合：预测概率 0.00213（即 99.79% 置信度）

这说明多种缺陷的信息在聚合后为模型提供了更丰富的区分依据，有助于更稳健的判断。

失效模式二：近边界缺陷被误判为合格品

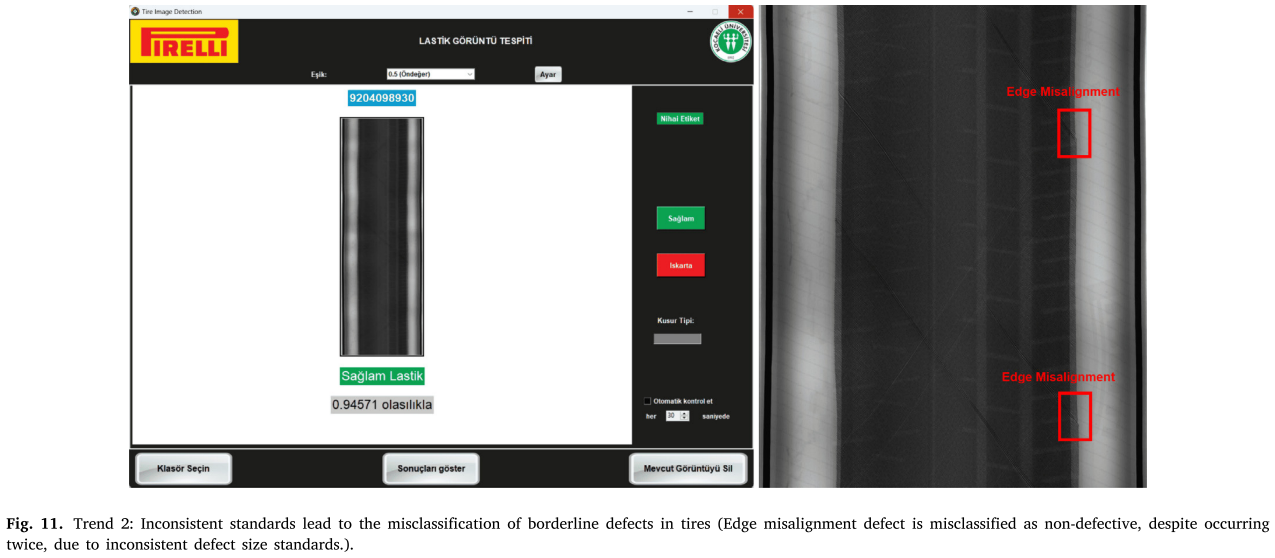

【论文 Fig. 11 — 趋势二：边缘错位缺陷在同一图像中出现两次，但因尺寸接近容差阈值而被误判为合格】

当缺陷尺寸接近容差阈值时，模型常将其误判为正常轮胎。根本原因在于：赛车轮胎和普通轮胎的允许缺陷尺寸标准截然不同，而数据集标注时未区分这一点——本应标为缺陷的赛车轮胎被标为合格品，导致模型学到了偏误规则。

解决方案：在部署到皮雷利工厂的 GUI 系统中，加入了可调节分类阈值的选项。对于高风险应用（如赛车轮胎），操作员可将阈值从默认 0.5 提高至 0.95，确保所有概率低于 0.95 的样本均被判定为缺陷，从而满足更严格的质量标准。

七、与现有工作的横向对比

主数据集（15 种缺陷 × 50 种花纹）对比

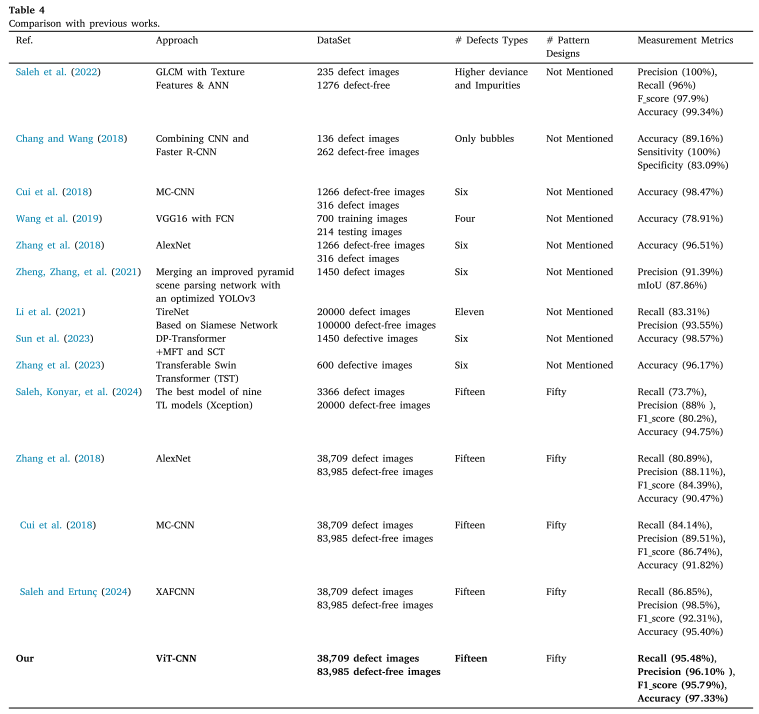

【论文 Table 4 — 与历史工作的全面对比（包含方法、数据集规模、缺陷类型数、花纹设计数、性能指标）】

核心规律：随着缺陷类型数量增加，各先前方法的性能普遍下滑。以 AlexNet 和 MC-CNN 为例，在六种缺陷时准确率分别为 96.51% 和 98.47%；但在同一数据集（15种缺陷 × 50种花纹）上测试时，分别降至 90.47% 和 91.82%。ViT-CNN 则在最复杂的数据集配置下仍达到 97.33% 准确率，展现出卓越的泛化能力。

消融实验（外部数据集 MT — 磁性瓷砖缺陷）

为验证模型的跨域泛化能力，论文在 MT（Magnetic Tile Surface Defects）数据集上进行了测试，该数据集包含 1,344 张图像、6 种缺陷类别，与轮胎缺陷特征有相似性但不完全一致。

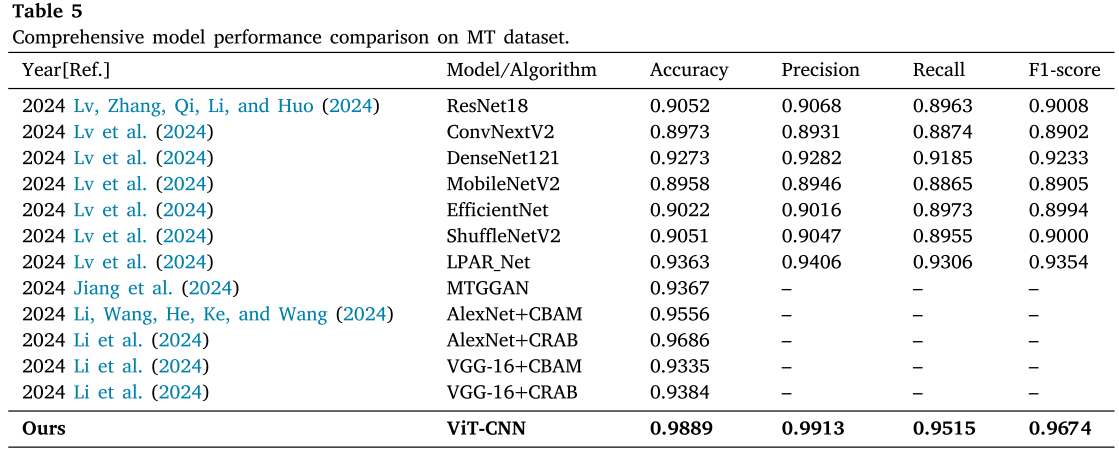

【论文 Table 5 — 在 MT 数据集上与各基线模型的详细对比（Accuracy / Precision / Recall / F1）】

ViT-CNN 在 MT 数据集上取得最高准确率 0.9889，超越 LPAR_Net（0.9363）、MTGGAN（0.9367）、AlexNet+CRAB（0.9686）等所有对比基线，进一步印证了方法的通用性。

八、讨论：亮点总结与局限展望

三大核心亮点

  1. 轻量级注意力 Inception 模块：四路多尺度并行 + 通道注意力，既保持了计算高效性，又显著提升了对不同尺度缺陷的检测能力，是可独立复用的模块设计

  2. ViT-CNN 融合策略的反直觉设计：CNN 路提取局部特征，ViT 路提取全局特征——这与通常认为"CNN 捕捉全局纹理、ViT 关注局部细节"的直觉相反，但实验证明这一分工对该任务更有效

  3. 工业落地验证：该系统已真实部署在皮雷利工厂生产线上，配备可调节阈值的 GUI 界面，并针对赛车轮胎与普通轮胎的不同标准提供了灵活的应对机制

现存局限与未来方向

  • 二分类的局限：当前仅区分"有缺陷 / 无缺陷"，未对 15 种具体缺陷类型进行精细分类。扩展为多类分类任务是下一步的重要方向
  • 数据集私有性：数据集受保密协议约束无法公开，限制了方法的独立验证
  • 计算开销：93.6M 参数、357MB 内存，在边缘计算设备上部署仍需进一步压缩优化
  • 标注一致性：赛车轮胎与普通轮胎的缺陷尺寸容差标准不统一，是当前标注噪声的主要来源，需要在未来数据收集阶段加以规范
  • 多缺陷定位：当前是图像级二分类，无法精确定位多缺陷的具体位置，结合实例分割是潜在的改进方向

九、总结

这篇来自科贾埃利大学与皮雷利工厂联合开展的工业研究，将混合深度学习架构（ViT + 注意力 CNN）与真实工业部署场景紧密结合。其最大价值在于：

  • 技术上：提出了可独立使用的轻量级注意力 Inception 模块，以及一套针对 X 射线图像独特性质量身定制的数据增强策略
  • 工程上：在 15 种缺陷类型 × 50 种花纹设计的超复杂场景下实现了 97.33% 的准确率和 95.48% 的召回率，并已部署到真实生产线
  • 科学上：通过 Friedman 和 Wilcoxon 统计检验严格验证了模型间的显著性差异，避免了仅凭均值比较的结论不可靠问题

对于工业质检领域的研究者和工程师而言，这项工作展示了如何从"能在数据集上跑通"走向"真正部署到工厂产线"——两者之间的距离，正是这篇论文所填补的。
