要把 DETR（DEtection TRansformer）的网络结构研究透彻，最硬核的方式就是跟着张量（Tensor）的形状变化走一遍全流程。
在深度学习中，无论算法吹得多么天花乱坠，最终都是矩阵形状的变换。

假设我们输入给 DETR 的是一张普通的图片，形状为 $3\times 800\times 800$ （$C\times H\times W$），Batch Size 设为 $B$。

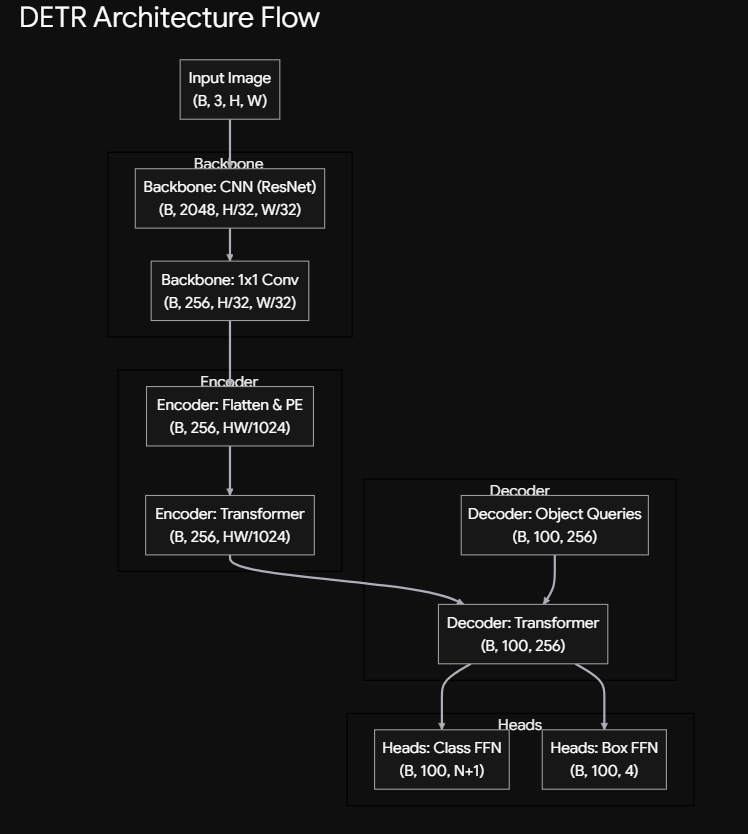

下面将详细拆解数据在 DETR 内部是如何一步步被“揉捏”成最终的检测框的。

1. 骨干网络 (CNN Backbone)

提取图像特征，Transformer 看不懂原始像素，所以 DETR 第一步是雇佣一个传统的 CNN（通常是 ResNet-50 或 ResNet-101）来做“翻译”。
输入： 原始图像，形状为 $(B,3,H,W)$。
处理： 经过 ResNet 的多层卷积和下采样。通常采用 ResNet 的最后一个阶段（Stage 4）的输出，此时特征图的长宽已经被缩小了 32 倍。
输出： 高维特征图，特征成了2048维向量，形状为 $(B,2048,\frac{H}{32},\frac{W}{32})$。
假设原图是 $3\times 800\times 800$，此时的输出就是 $(B,2048,25,25)$。

2. 降维与序列化 (Neck)

为 Transformer 铺路，Transformer 的计算复杂度与序列长度呈平方关系，2048 个通道太厚了，必须瘦身。

2.1 $1\times 1$ 卷积降维：

使用 $1\times 1$ 卷积将 2048 个通道压缩到更小的值 $d$（DETR 论文中默认 $d=256$）。形状变为：$(B,256,25,25)$。

2.2 拉平 (Flatten)：

Transformer 不认识 2D 矩阵，它只认识“句子”（一维序列）。所以把 $25\times 25$ 的空间维度拉平，变成长度为 625 的序列。形状变为：$(B,256,625)$。
然后在 PyTorch 中通常将特征维度放到最后，即 $(B,625,256)$。

这就相当于把一张图片切成了 625 个小块（625是图像长宽2525的结果），每个小块用一个 256 维的向量来表示，这 625 个向量就构成了送入 Transformer 的“词序列”。*

3. 2D 位置编码 (Spatial Positional Encoding)

拉平之后，原图上下左右的物理结构被彻底破坏了。
为了让模型知道第 1 个小块和第 26 个小块在原图上其实是上下紧挨着的（辅助理解图像是25*25，按照行来划分，第一行的第1个和第二行的第1个（拉平之后就是第26个）其实是上下紧邻的），DETR 引入了固定的 2D 正弦位置编码。
它分别对 $X$ 轴和 $Y$ 轴生成位置向量，然后拼接起来，形成与特征等宽的 $(B,625,256)$ 向量。

核心细节： 这个位置编码在 Encoder 的每一层自注意力计算之前，都会被加到 $Q$ 和 $K$ 上，确保模型时刻保持空间方向感。

4. 编码器 (Transformer Encoder)

DETR 默认堆叠 6 层标准的 Transformer Encoder。
输入： 图像序列特征 $(B,625,256)$。
内部处理： 625 个图像块通过多头自注意力（Multi-Head Self-Attention）互相交换信息。比如“车轮”的特征块会主动去吸取周围“车身”的特征块，形成全局上下文。
输出： 形状保持不变，依然是 $(B,625,256)$。但此时的特征已经不再是局部的像素特征，而是融合了全局语义的高级特征。

5. 解码器 (Transformer Decoder)

奇迹发生的地方这是 DETR 脱胎换骨的模块。它不再处理图像，而是处理一组被称作 Object Queries（物体查询） 的学习参数。
Object Queries
这是一个形状为 $(B,100,256)$ 的随机初始化张量（假设预设 100 个框）。这 100 个向量在训练过程中会被不断优化，它们可以被看作是 100 个“插槽”或 100 个“带有不同偏好的探测器”。

5.1 解码过程（堆叠 6 层）

自注意力 (Self-Attention)
100 个 Query 先互相通信。作用是排他性，比如 Query A 说“我抓住左下角那辆车了”，Query B 听到后就会刻意避开左下角，防止输出重复的框（这就是 NMS 被干掉的原因）。
交叉注意力 (Cross-Attention)
100 个 Query 作为 $Q$，去向 Encoder 输出的 625 个图像特征 $(K,V)$ 提问。它们像吸盘一样，把各自感兴趣的物体特征从全图中提取出来。
输出
提取完特征的 100 个 Query，形状依然是 $(B,100,256)$。

6. 预测头 (Prediction Heads)

解码器吐出的这 100 个包含了目标信息的 256 维向量，会被送入两个并行的前馈神经网络（FFN）进行最终的翻译：网络分支结构输出形状含义
| 网络分支 | 结构 | 输出形状 | 含义 |
| 分类头 (Class Head) | 简单的全连接层 (Linear) | “(B,100,C+1)” | C 是类别数，+1 代表“背景(无物体)”的概率 |
| 回归头 (BBox Head) | 3层 MLP + ReLU + Sigmoid | “(B,100,4)” | 输出归一化后的中心点坐标及宽高 (cx,cy,w,h) |

至此，网络前向传播彻底结束。模型一次性、确定性地给出了 100 个检测结果，没有任何 NMS 后处理。
