1. 系统概述

本文档详细分析了基于Infineon TC275微控制器的XCP/CCP标定系统的软件架构与核心功能实现。该系统是一个完整的汽车电子控制单元(ECU)软件平台，集成了标定协议、外设驱动和实时数据采集功能。

2. 系统架构设计

2.1 整体架构

该系统采用分层架构设计，包含硬件抽象层、外设驱动层和应用层。通过模块化的设计实现了CAN通信、SPI接口、ADC采集、PWM输出等核心功能。

2.2 核心模块组成

• 通信模块：CAN总线驱动，支持XCP/CCP标定协议
• 存储模块：EEPROM数据存储与参数管理
• 采集模块：多通道ADC数据采集
• 控制模块：PWM输出和输入捕获
• 诊断模块：外围芯片状态监测

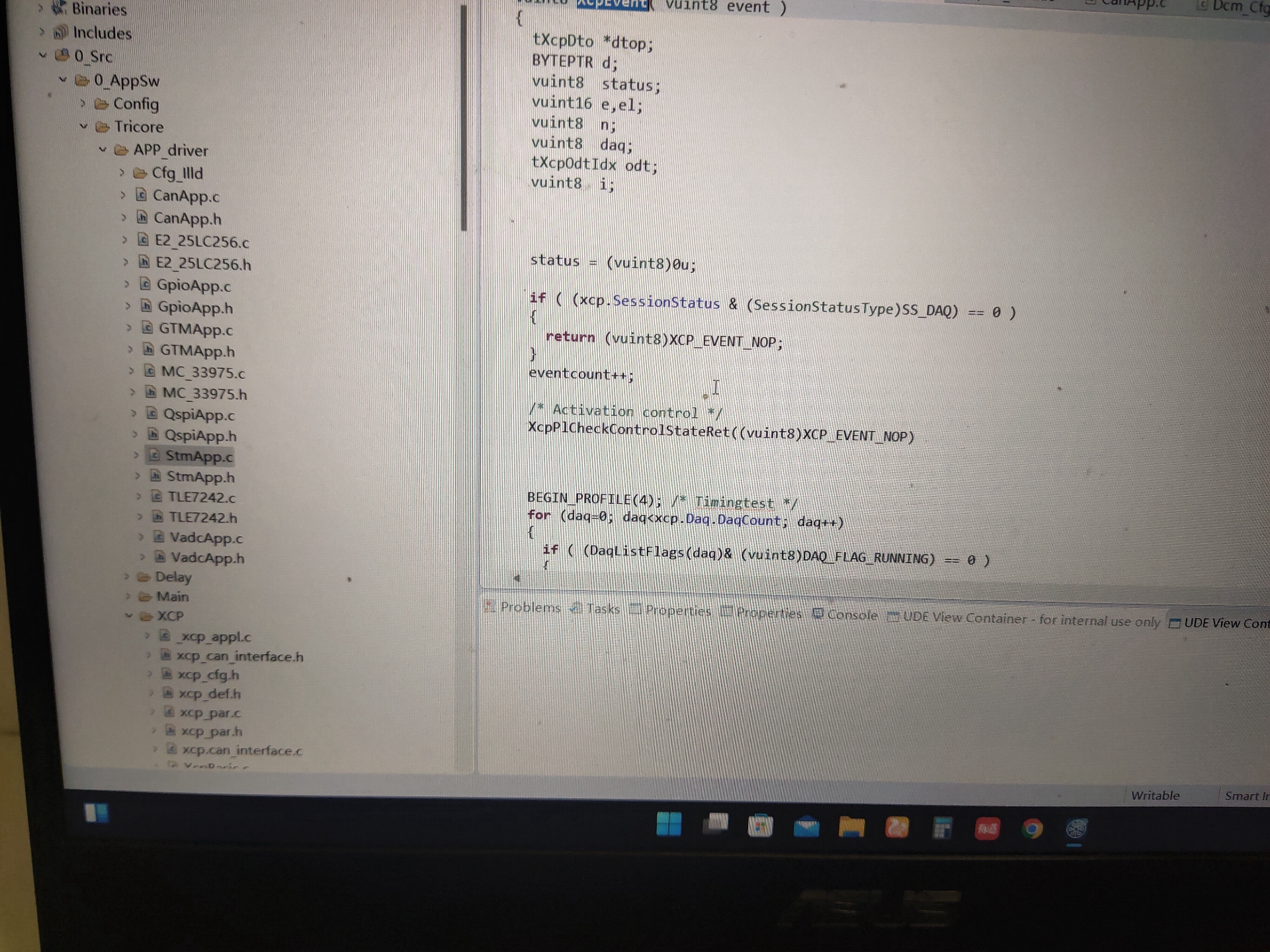

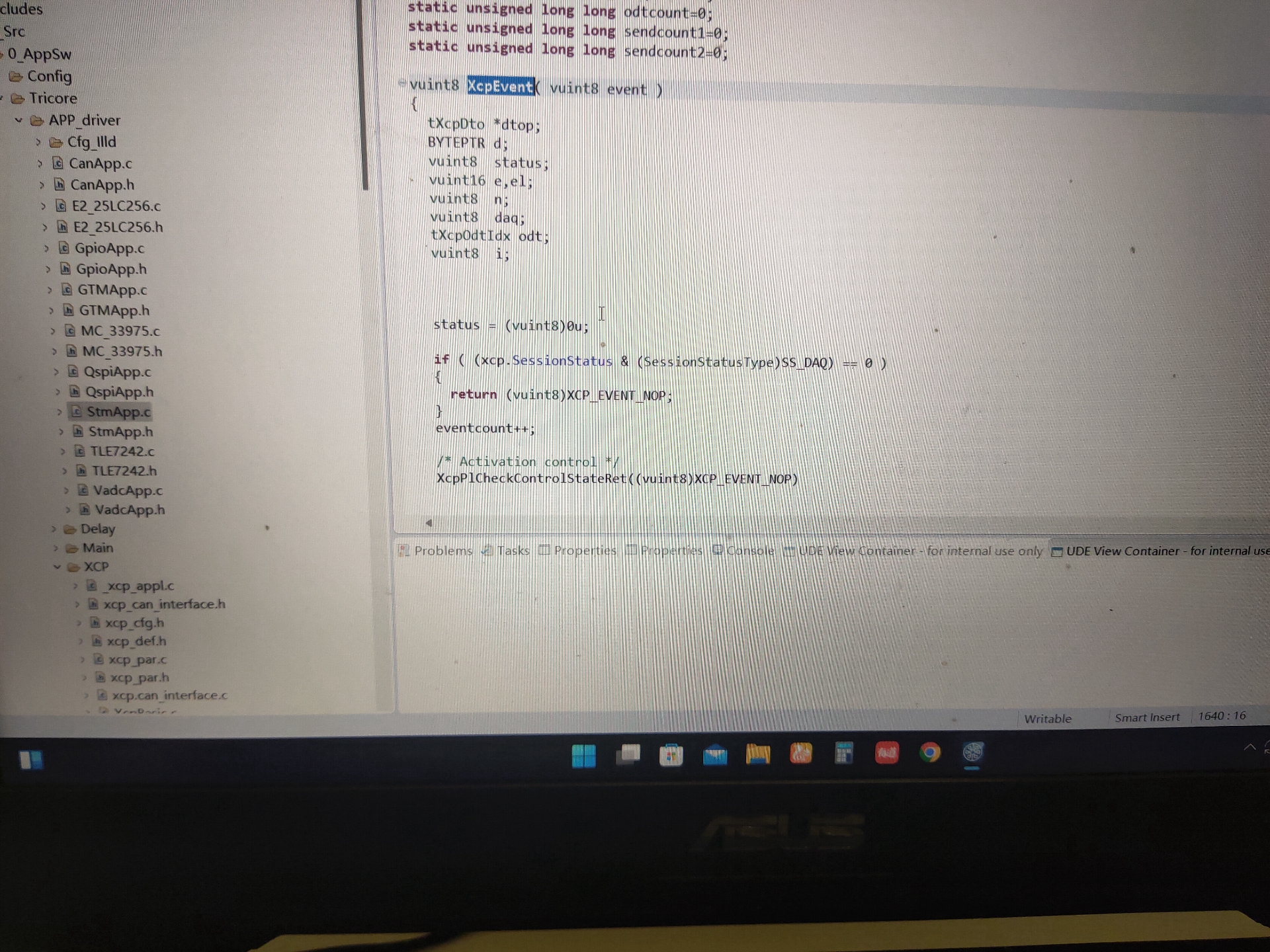

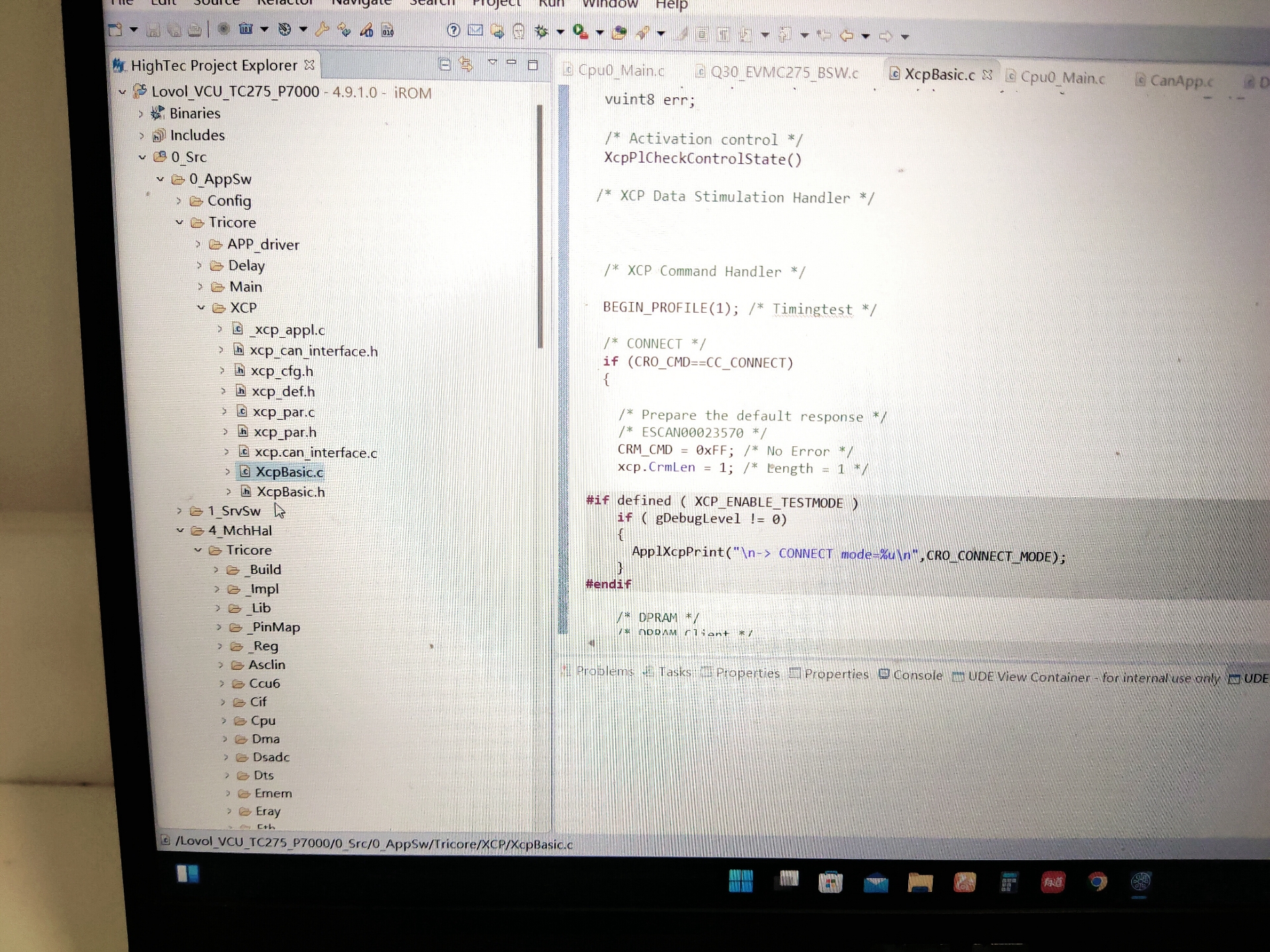

3. XCP/CCP标定功能实现

3.1 CAN通信配置

系统使用多路CAN节点实现标定通信：

• CAN0节点专用于XCP通信，具有独立的发送和接收报文对象
• 支持标准帧格式，通信速率500kbps
• 采用中断方式处理接收数据，确保实时性

3.2 标定协议处理

系统实现了完整的XCP命令处理机制：

• 实时解析上位机发送的标定命令
• 支持数据测量和参数标定功能
• 提供断开连接检测机制，在断开时保存标定数据

3.3 数据处理流程

标定数据通过CAN接收中断处理，数据包被解析后传递给XCP命令处理函数。系统维护独立的数据缓冲区确保数据传输的完整性和实时性。

4. 外设驱动模块详解

4.1 多路CAN驱动

系统支持4路CAN节点，每路包含独立的发送和接收配置：

• 灵活的引脚配置，支持不同的物理接口
• 可配置的报文ID和过滤器设置
• 中断驱动的接收处理机制

4.2 SPI通信系统

系统集成多路SPI主机控制器，用于连接外围设备：

• SPI0：用于TLE7242电机驱动芯片通信
• SPI1：连接EEPROM存储器
• SPI3：用于MC33975开关状态监测芯片

4.3 ADC采集系统

VADC模块实现多通道模拟量采集：

• 支持自动扫描模式，连续采集多路信号
• 分组管理采集通道，提高采集效率
• 提供精确的电压测量功能

4.4 PWM与输入捕获

GTM模块提供高级定时功能：

• ATOM子模块生成精确的PWM信号
• TIM子模块实现输入捕获，测量外部PWM信号
• 支持多通道独立的占空比和频率控制

5. 存储管理功能

5.1 EEPROM参数管理

系统使用25LC256 EEPROM存储标定参数：

• 实现参数的和校验机制，确保数据完整性
• 支持页编程和连续读写操作
• 提供参数初始化和恢复功能

5.2 参数存储策略

• 上电时自动读取存储的参数
• 标定过程中实时更新参数值
• 系统断电前保存最终的标定结果

6. 高级外设集成

6.1 TLE7242电机驱动

系统集成TLE7242智能电机驱动器：

• 通过SPI配置驱动参数
• 支持电流控制模式和PWM控制模式
• 实现故障检测和保护功能

6.2 MC33975开关监测

使用多片MC33975芯片监测开关状态：

• 配置湿变电流，提高接触可靠性
• 实时读取开关状态
• 支持多路开关同时监测

7. 实时性能保障

7.1 中断管理系统

系统使用多个STM定时器实现精确的时序控制：

• STM0用于XCP事件触发
• STM1用于周期性数据采集
• 合理的中断优先级分配，确保关键任务的实时性

7.2 数据同步机制

• 采用数据一致性保护措施
• 使用影子寄存器实现参数的无扰更新
• 确保标定过程中系统的稳定运行

8. 系统初始化流程

系统启动时按照特定顺序初始化各模块：

1. 配置系统时钟和基本外设
2. 初始化通信接口（CAN、SPI）
3. 配置数据采集模块（ADC、GTM）
4. 启动定时器和中断系统
5. 恢复存储的标定参数

9. 技术特点总结

该TC275 XCP/CCP标定系统具有以下技术特点：

• 高可靠性：完善的错误检测和处理机制
• 实时性：中断驱动的架构确保快速响应
• 灵活性：模块化设计支持功能扩展
• 标准化：符合汽车电子标定标准
• 易维护：清晰的代码结构和完善的文档

该系统为汽车ECU开发提供了完整的标定解决方案，支持在线参数调整、实时数据监控和故障诊断等功能，大大提高了ECU开发和调试的效率。
