2相关技术介绍

2.1Java语言

Java作为一种面向对象的编程语言，最初由Sun Microsystems公司在1995年推出。它具备跨平台性、高度抽象性以及丰富的类库支持等核心特性。通过Java虚拟机（JVM），Java语言实现了平台无关性，使得程序能够在安装了相应JVM的不同操作系统上运行。这一特性使Java成为开发跨平台应用的首选语言之一。Java的语法结构与C语言相近，采用类和对象的概念，并支持封装、继承和多态等面向对象的基本特性。此外，Java语言还提供了异常处理机制、垃圾回收、线程管理和网络编程等功能，这些特性使其在处理高并发和大规模分布式系统时表现出色。

在Java应用开发过程中，开发者首先编写Java源代码，随后通过Java编译器（javac）将其编译为字节码（bytecode）。字节码随后由JVM进行解释或通过即时编译（JIT）技术转换为机器码并执行[2]。Java广泛应用于桌面应用、Web应用、企业级应用和移动设备应用的开发。其强大的多线程支持功能使得并发编程变得便捷。为了提升开发效率，Java提供了丰富的API，涵盖数据结构、I/O操作、网络编程和图形用户界面（GUI）等方面。此外，Java生态系统中还包含Spring、Hibernate等广泛使用的开发框架，这些框架进一步提升了开发者的开发效率。

2.2Android 技术介绍

Android 是一种基于 Linux 内核的开源操作系统，广泛应用于移动设备领域，如智能手机和平板电脑。其架构由多个层次组成，包括底层的 Linux 内核、中间的运行时库以及上层的应用程序框架和应用程序[3]。Linux 内核层为 Android 系统提供硬件驱动、内存管理、进程调度等基础功能，确保设备的稳定运行。运行时库包含 Android 运行时（ART）和一系列 C/C++ 库，为应用程序的运行提供必要的支持。ART 是 Android 的运行时环境，负责应用程序的编译和执行，支持即时编译（JIT）和提前编译（AOT），以提升应用程序的性能和效率[4]。此外，Android 提供了丰富的 C/C++ 库，如 Bionic 标准库、SQLite 数据库库、OpenGL ES 图形库等，用于实现应用程序的各种功能需求。应用程序框架层定义了应用程序开发的 API 接口，包括活动管理（Activity）、服务管理（Service）、广播接收器（Broadcast Receiver）和内容提供者（Content Provider）等组件。这些组件通过 Android 的消息传递机制和生命周期管理，实现应用程序的交互、后台任务处理、数据共享等功能。开发者可以基于此框架，使用 Java 或 Kotlin 编程语言开发应用程序，并通过 Android Studio 等集成开发环境进行代码编写、调试和打包。

2.3springboot框架

Spring Boot 是一个开源的 Java 框架，用于简化基于 Spring 的应用开发。通过自动化配置和内嵌的嵌入式服务器（如 Tomcat、Jetty），Spring Boot 减少了开发者在配置和部署过程中的工作量。框架遵循“约定大于配置”的设计原则，避免了繁琐的 XML 配置，提供了简洁的 Java 配置和属性文件管理方式[5]。此外，Spring Boot 还包括生产级特性，如检查、日志管理和监控，帮助开发者更好地管理应用。开发者可以通过 Spring Initializr 或集成开发环境（IDE）快速创建符合生产环境要求的项目[6]。Spring Boot 适用于多种应用场景，包括微服务架构、Web 应用和批处理任务等。通过简化配置、自动化处理和集成常用功能，Spring Boot 显著提高了 Java 开发的效率和灵活性。

2.4MySQL数据库

MySQL 是一种开源的关系型数据库管理系统（RDBMS），由 Oracle 公司负责维护与支持。作为广泛应用于 Web 开发和企业级应用的数据库系统，MySQL 支持使用 SQL（结构化查询语言）执行数据管理、查询、更新及删除操作。其核心特性涵盖事务处理支持、数据一致性保障、表关联操作以及高效的数据存储与检索能力[7]。MySQL 能够满足从小型应用到大规模 Web 系统的数据存储需求，展现出良好的可扩展性和高性能表现。

MySQL 数据库通过遵循 ACID（原子性、一致性、隔离性、持久性）原则，确保在涉及多个数据操作时，数据的一致性和完整性得以维持。此外，MySQL 提供了视图、存储过程、触发器等数据库对象，以增强数据库的功能性和灵活性。为了实现数据备份和高可用性配置，MySQL 支持主从复制和分区技术，同时能够处理海量数据的分布式存储与负载均衡。其查询优化器可以根据查询语句和数据表结构自动选择最优化的执行计划，从而提升查询效率。凭借高效的性能和强大的功能，MySQL 在 Web 应用、数据仓库、企业管理系统等多个领域得到广泛应用，成为企业级应用开发中常用的数据库管理系统之一。

3需求分析

3.1功能需求分析

在统一建模语言（UML）中，用例图是一种行为图，用于描述系统功能需求以及系统与外部参与者之间的交互关系。通过展示用例与参与者之间的关联，用例图能够清晰地呈现系统所提供的服务和功能。其核心元素涵盖参与者、用例、系统边界以及它们之间的关系，旨在帮助开发人员和利益相关者深入理解系统需求和功能交互。用例图通常应用于需求分析阶段，用于明确系统的功能范围。本文将基于角色模块对系统进行需求分析。

3.1.1注册用户功能

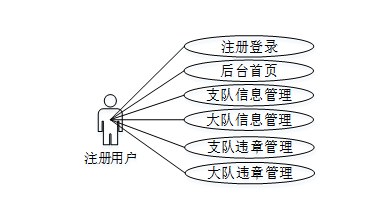

注册用户可分为支队用户和大队用户，其中都包括查看支队信息管理、大队信息管理、支队违章管理、大队违章管理等信息，支队用户添加支队信息、大队用户可以添加大队信息列表。用户用例图如图3-1所示。

图3-1 注册用户用例图

3.1.2管理员功能

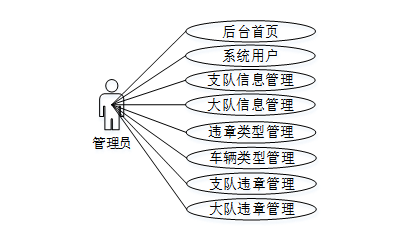

管理员可管理系统用户、支队信息管理、大队信息管理、违章类型管理、车辆类型管理、支队违章管理、大队违章管理等功能，管理员用例图如图3-2所示。

图3-2 管理员用例图

3.2非功能需求分析

1.可用性需求

系统必须具备高可用性，以确保其在各种使用场景下能够稳定运行。为满足可用性要求，系统应当具备自恢复能力和冗余机制，避免因单点故障而导致的服务中断。具体而言，系统的部署架构应支持负载均衡和集群配置，通过多个实例的协作提高整体系统的可用性。系统应提供详尽的监控与告警机制，能够实时追踪系统运行状态，及时发现潜在问题并触发自动恢复操作或通知管理员。在用户体验方面，系统需要提供清晰的错误提示信息，并能够在发生异常时通过回滚操作或其他容错机制，保证用户的操作不受到严重影响。

2.可靠性需求

可靠性要求系统在长时间运行中保持稳定，能够有效应对各种可能的故障和压力。系统设计应支持高可用的数据库架构，采用数据库主从复制、分片等技术以实现数据的可靠存储与访问。应用层应具备容错能力，在面对硬件故障、网络中断等意外情况时，能够保持系统的正常服务或在故障恢复后迅速恢复数据和业务流程。系统应具备日志记录功能，能够全面记录操作过程和异常信息，从而为问题追踪与系统优化提供数据支持。系统的可靠性还需要通过压力测试和稳定性测试来验证，确保在大规模用户访问及高并发场景下能够正常运行，不发生崩溃或数据丢失现象。

3.安全性需求

系统的安全性需求必须得到高度重视，确保系统和用户数据的保密性、完整性和可用性。为实现数据安全，系统应采用加密技术，特别是在用户认证、敏感数据传输和存储过程中，采用SSL/TLS协议进行加密通信，确保数据在传输过程中不被窃取或篡改。系统应支持用户身份验证与授权管理，采用如OAuth、JWT等安全机制防止未授权访问。访问控制应细化到资源级别，确保不同角色的用户只能访问其权限范围内的功能。为了防止恶意攻击，系统还应加强对常见攻击方式（如SQL注入、XSS攻击、CSRF攻击等）的防护，通过输入验证、输出转义、会话管理等技术措施提高系统的安全性。系统应定期进行安全审计与漏洞扫描，及时发现并修补可能的安全漏洞，保障系统的长期安全运营。

3.3可行性分析

3.3.1技术可行性

系统采用当前主流的SpringBoot和Vue.js开发框架，具备良好的技术基础。这些技术已被广泛应用于多种商业项目，具备成熟的文档和社区支持，便于开发获取必要的资源与解决方案。个人拥有丰富的相关技术经验，能够有效应对潜在技术挑战。所需的软硬件资源易于获取，且具备良好的兼容性，降低了技术实现的难度。

3.3.2操作可行性

系统具备直观友好的用户界面，支持简便的导航和功能访问，极大地提升了用户的使用体验。系统提供了自定义的工作流程和角色权限管理，使不同层级的用户能够快速上手，完成各自的任务。

3.3.3经济可行性

系统所使用的软件为开源技术，降低了使用费用，同时硬件成本较低，使得整体初始投入相对合理，具备较高性价比。因此，系统在经济上是完全可行的。

3.4系统总体流程设计

3.4.1操作流程分析

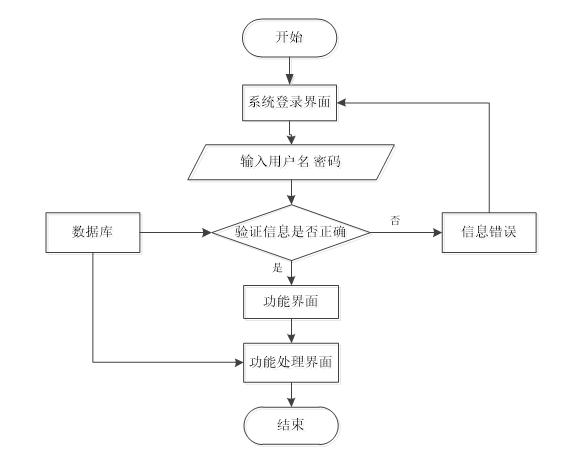

用户从“系统登录界面”开始，输入用户名和密码后，系统验证其信息是否正确。如果验证通过，则进入功能界面并进一步进入功能处理界面，最后流程结束；如果验证失败，则显示“信息错误”，用户需要重新输入。数据库支持验证过程。如图3-3所示。

图3-3程序操作流程图

3.4.2登录流程分析

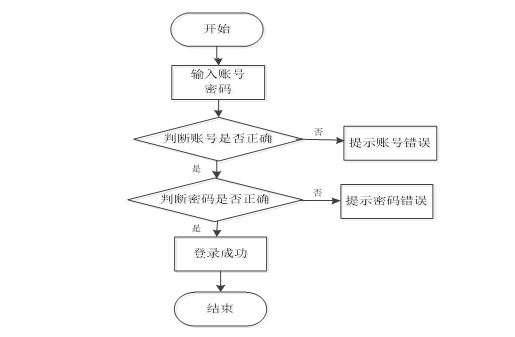

用户输入账号和密码后，系统首先判断账号是否正确，若不正确则提示“账号错误”；如果账号正确，则继续判断密码是否正确，若密码错误则提示“密码错误”；若账号和密码均正确，则显示“登录成功”，最后结束流程。如图3-4所示。

图3-4程序登录流程图

3.4.3信息添加流程分析

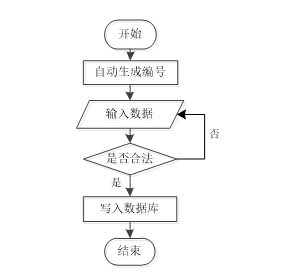

系统开始后自动生成编号，用户输入数据。系统判断输入的数据是否合法，若不合法则返回重新输入；若合法，则将数据写入数据库，最后结束流程。如图3-5所示。

图3-5 信息添加流程图

3.4.4信息删除流程分析

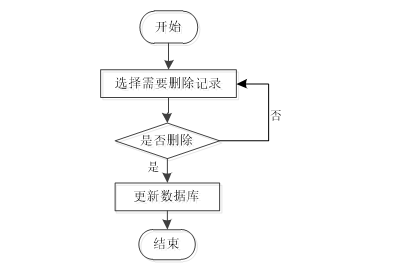

用户首先选择需要删除的记录，然后系统判断是否执行删除操作。如果用户选择不删除，则返回重新选择；如果选择删除，则更新数据库完成记录删除操作，最后结束流程。如图3-6所示。

图3-6信息删除流程图

4系统设计

4.1系统架构设计

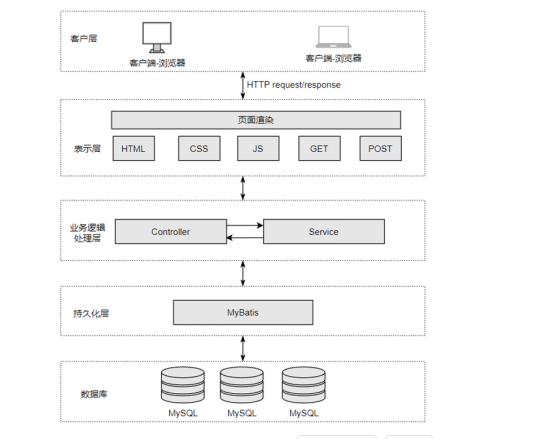

系统采用SpringBoot 框架开发，该系统分为VIEW层、Controller层、Model层、DAO层和持久化数据存储层，VIEW层支持电脑浏览器访问系统。VIEW 层与 Controller 层紧密结合并系协同工作，共同完成前台页面的数据展示；Controller层为控制层，通过接收前端请求的参数进行业务处理，返回指定的路径或数据；Model层主要是服务层，用于业务逻辑处理；DAO 和持久化层，主要用于访问数据库和持久化数据。整个系统架构如图4-1所示。

图4-1 系统架构图

4.2系统总体功能设计

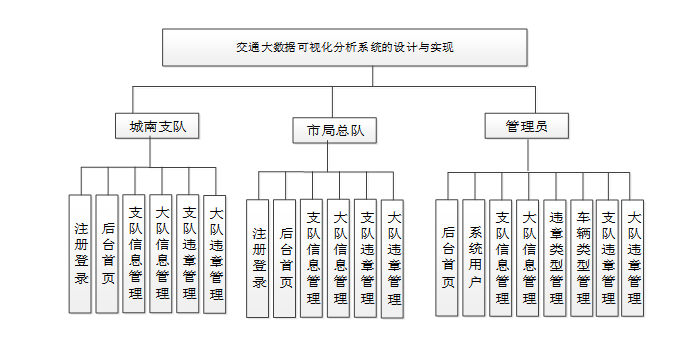

本系统为交通大数据可视化分析系统的设计与实现提供全面支持，涵盖注册用户、管理员功能。系统功能结构图如图4-2所示。

图4-2 系统功能结构图

4.3数据库设计

在进行数据库设计时，概念设计帮助明确系统的整体结构和需求。在这一阶段，需要确定实体、属性以及它们之间的关系，为后续的数据库表设计奠定基础。接下来，将深入探讨数据库表设计的具体细节，实现更高效的数据存储和管理。

4.3.1概念设计

概念设计是数据库设计的第一步，其主要目标是对系统的数据需求进行全面的理解和抽象。在这一阶段，通过建立实体-关系模型（ER模型）来识别系统中的关键实体、属性及其相互关系。概念设计的输出是一个清晰的ER图，作为后续数据库表设计的基础。以下将展示系统的全局E-R图以及各个实体的属性图。

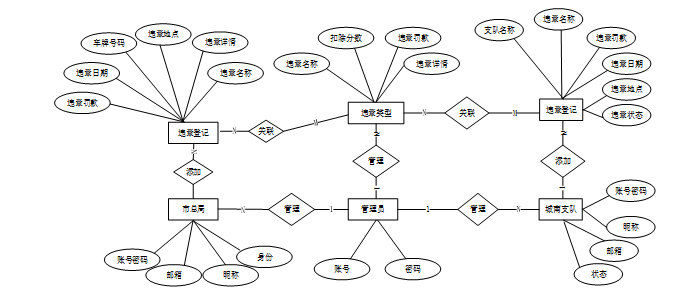

系统全局E-R图如图4-3所示。

图4-3 系统E-R图

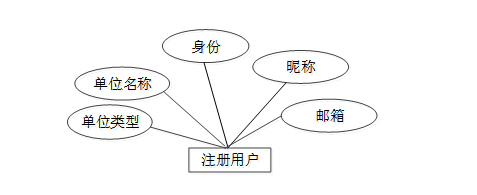

注册用户实体包含普通用户ID、单位名称、类型、身份、邮箱等属性，其中注册用户ID是主键，实体图如图4-4所示。

图4-4 注册用户实体图

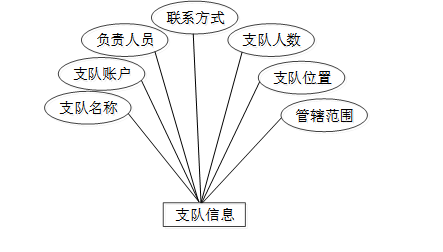

支队信息信息实体包含支队信息名称、类型、管辖范围、支队人数等属性，其中支队信息信息ID是主键，实体图如图4-5所示。

图4-5 支队信息信息实体图

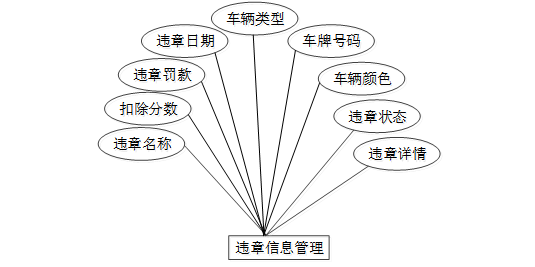

违章信息管理实体包违章名称、日期、车辆类型、扣除分数、违章状态等属性，其违章信息户ID是主键，实体图如图4-6所示。

图4-6违章信息实体图

4.3.2数据库表设计

这一阶段的重点是将概念模型转换为实际的数据库结构，包括表的创建、字段的定义及数据类型的选择。每个实体通常对应于数据库中的一张表，而实体的属性则转化为表的列[8]。以下是系统的数据库表设计展示。

表 4-1-access_token（登陆访问时长）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	token_id	int		是	是	临时访问牌ID
2	token	varchar	64	否	否	临时访问牌
3	info	text	65535	否	否	信息
4	maxage	int		是	否	最大寿命：默认2小时
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	user_id	int		是	否	用户编号

表 4-2-auth（用户权限管理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	auth_id	int		是	是	授权ID
2	user_group	varchar	64	否	否	用户组
3	mod_name	varchar	64	否	否	模块名
4	table_name	varchar	64	否	否	表名
5	page_title	varchar	255	否	否	页面标题
6	path	varchar	255	否	否	路由路径
7	parent	varchar	64	否	否	父级菜单
8	parent_sort	int		是	否	父级菜单排序
9	position	varchar	32	否	否	位置
10	mode	varchar	32	是	否	跳转方式
11	add	tinyint		是	否	是否可增加
12	del	tinyint		是	否	是否可删除
13	set	tinyint		是	否	是否可修改
14	get	tinyint		是	否	是否可查看
15	field_add	text	65535	否	否	添加字段
16	field_set	text	65535	否	否	修改字段
17	field_get	text	65535	否	否	查询字段
18	table_nav_name	varchar	500	否	否	跨表导航名称
19	table_nav	varchar	500	否	否	跨表导航
20	option	text	65535	否	否	配置
21	create_time	timestamp		是	否	创建时间
22	update_time	timestamp		是	否	更新时间

表 4-3-battalion_violation（大队违章）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	battalion_violation_id	int		是	是	大队违章ID
2	name_of_brigade	varchar	64	否	否	大队名称
3	battalion_account	int		否	否	大队账户
4	responsible_personnel	varchar	64	否	否	负责人员
5	battalion_position	varchar	64	否	否	大队位置
6	name_of_violation	varchar	64	否	否	违章名称
7	deduction_score	varchar	64	否	否	扣除分数
8	fines_for_violation_of_regulations	varchar	64	否	否	违章罚款
9	date_of_violation	date		否	否	违章日期
10	vehicle_type	varchar	64	否	否	车辆类型
11	license_plate_number	varchar	64	否	否	车牌号码
12	vehicle_color	varchar	64	否	否	车辆颜色
13	violation_site	varchar	64	否	否	违章地点
14	violation_status	varchar	64	否	否	违章状态
15	violation_details	longtext	4294967295	否	否	违章详情
16	create_time	datetime		是	否	创建时间
17	update_time	timestamp		是	否	更新时间
18	source_table	varchar	255	否	否	来源表
19	source_id	int		否	否	来源ID
20	source_user_id	int		否	否	来源用户

表 4-4-brigade_information（大队信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	brigade_information_id	int		是	是	大队信息ID
2	name_of_brigade	varchar	64	否	否	大队名称
3	battalion_account	int		否	否	大队账户
4	responsible_personnel	varchar	64	否	否	负责人员
5	contact_information	varchar	64	否	否	联系方式
6	number_of_battalion	double		否	否	大队人数
7	battalion_position	varchar	64	否	否	大队位置
8	jurisdiction	varchar	64	否	否	管辖范围
9	details_introduction	text	65535	否	否	详情简介
10	battalion_violation_limit_times	int		是	否	违章登记限制次数
11	create_time	datetime		是	否	创建时间
12	update_time	timestamp		是	否	更新时间

表 4-5-code_token（验证码）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	code_token_id	int		是	是	验证码ID
2	token	varchar	255	否	否	令牌
3	code	varchar	255	否	否	验证码
4	expire_time	timestamp		是	否	失效时间
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间

表 4-6-detachment_information（支队信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	detachment_information_id	int		是	是	支队信息ID
2	name_of_detachment	varchar	64	否	否	支队名称
3	detachment_account	int		否	否	支队账户
4	responsible_personnel	varchar	64	否	否	负责人员
5	contact_information	varchar	64	否	否	联系方式
6	number_of_detachment	double		否	否	支队人数
7	detachment_location	varchar	64	否	否	支队位置
8	jurisdiction	varchar	64	否	否	管辖范围
9	details_introduction	text	65535	否	否	详情简介
10	detachment_violation_limit_times	int		是	否	违章登记限制次数
11	create_time	datetime		是	否	创建时间
12	update_time	timestamp		是	否	更新时间

表 4-7-detachment_violation（支队违章）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	detachment_violation_id	int		是	是	支队违章ID
2	name_of_detachment	varchar	64	否	否	支队名称
3	detachment_account	int		否	否	支队账户
4	responsible_personnel	varchar	64	否	否	负责人员
5	detachment_location	varchar	64	否	否	支队位置
6	name_of_violation	varchar	64	否	否	违章名称
7	deduction_score	varchar	64	否	否	扣除分数
8	fines_for_violation_of_regulations	varchar	64	否	否	违章罚款
9	date_of_violation	date		否	否	违章日期
10	vehicle_type	varchar	64	否	否	车辆类型
11	license_plate_number	varchar	64	否	否	车牌号码
12	vehicle_color	varchar	64	否	否	车辆颜色
13	violation_site	varchar	64	否	否	违章地点
14	violation_status	varchar	64	否	否	违章状态
15	violation_details	longtext	4294967295	否	否	违章详情
16	create_time	datetime		是	否	创建时间
17	update_time	timestamp		是	否	更新时间
18	source_table	varchar	255	否	否	来源表
19	source_id	int		否	否	来源ID
20	source_user_id	int		否	否	来源用户

表 4-8-hits（用户点击）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	hits_id	int		是	是	点赞ID
2	user_id	int		是	否	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID

表 4-9-registered_user（注册用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	registered_user_id	int		是	是	注册用户ID
2	unit_name	varchar	64	否	否	单位名称
3	unit_type	varchar	64	否	否	单位类型
4	examine_state	varchar	16	是	否	审核状态
5	user_id	int		是	否	用户ID
6	create_time	datetime		是	否	创建时间
7	update_time	timestamp		是	否	更新时间

表 4-10-schedule（日程管理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	schedule_id	smallint		是	是	日程ID
2	content	varchar	255	否	否	日程内容
3	scheduled_time	datetime		否	否	计划时间
4	user_id	int		是	否	用户ID
5	create_time	datetime		否	否	创建时间
6	update_time	datetime		否	否	更新时间

表 4-11-score（评分）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	score_id	int		是	是	评分ID
2	user_id	int		是	否	评分人
3	nickname	varchar	64	否	否	昵称
4	score_num	double		是	否	评分
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	source_table	varchar	255	否	否	来源表
8	source_field	varchar	255	否	否	来源字段
9	source_id	int		是	否	来源ID

表 4-12-upload（文件上传）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	upload_id	int		是	是	上传ID
2	name	varchar	64	否	否	文件名
3	path	varchar	255	否	否	访问路径
4	file	varchar	255	否	否	文件路径
5	display	varchar	255	否	否	显示顺序
6	father_id	int		否	否	父级ID
7	dir	varchar	255	否	否	文件夹
8	type	varchar	32	否	否	文件类型

表 4-13-user（用户账户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	user_id	int		是	是	用户ID
2	state	smallint		是	否	账户状态：(1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	否	否	所在用户组
4	login_time	timestamp		是	否	上次登录时间
5	phone	varchar	11	否	否	手机号码
6	phone_state	smallint		是	否	手机认证：(0未认证|1审核中|2已认证)
7	username	varchar	16	是	否	用户名
8	nickname	varchar	16	否	否	昵称
9	password	varchar	64	是	否	密码
10	email	varchar	64	否	否	邮箱
11	email_state	smallint		是	否	邮箱认证：(0未认证|1审核中|2已认证)
12	avatar	varchar	255	否	否	头像地址
13	open_id	varchar	255	否	否	针对获取用户信息字段
14	create_time	timestamp		是	否	创建时间

表 4-14-user_group（用户组）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	group_id	mediumint		是	是	用户组ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	名称
4	description	varchar	255	否	否	描述
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	register	smallint		否	否	注册位置
9	create_time	timestamp		是	否	创建时间
10	update_time	timestamp		是	否	更新时间

表 4-15-vehicle_type（车辆类型）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	vehicle_type_id	int		是	是	车辆类型ID
2	vehicle_type	varchar	64	否	否	车辆类型
3	create_time	datetime		是	否	创建时间
4	update_time	timestamp		是	否	更新时间

表 4-16-violation_type（违章类型）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	violation_type_id	int		是	是	违章类型ID
2	name_of_violation	varchar	64	否	否	违章名称
3	deduction_score	double		否	否	扣除分数
4	fines_for_violation_of_regulations	double		否	否	违章罚款
5	violation_details	text	65535	否	否	违章详情
6	create_time	datetime		是	否	创建时间
7	update_time	timestamp		是	否	更新时间

5系统实现

5.1用户功能实现

5.1.1注册用户

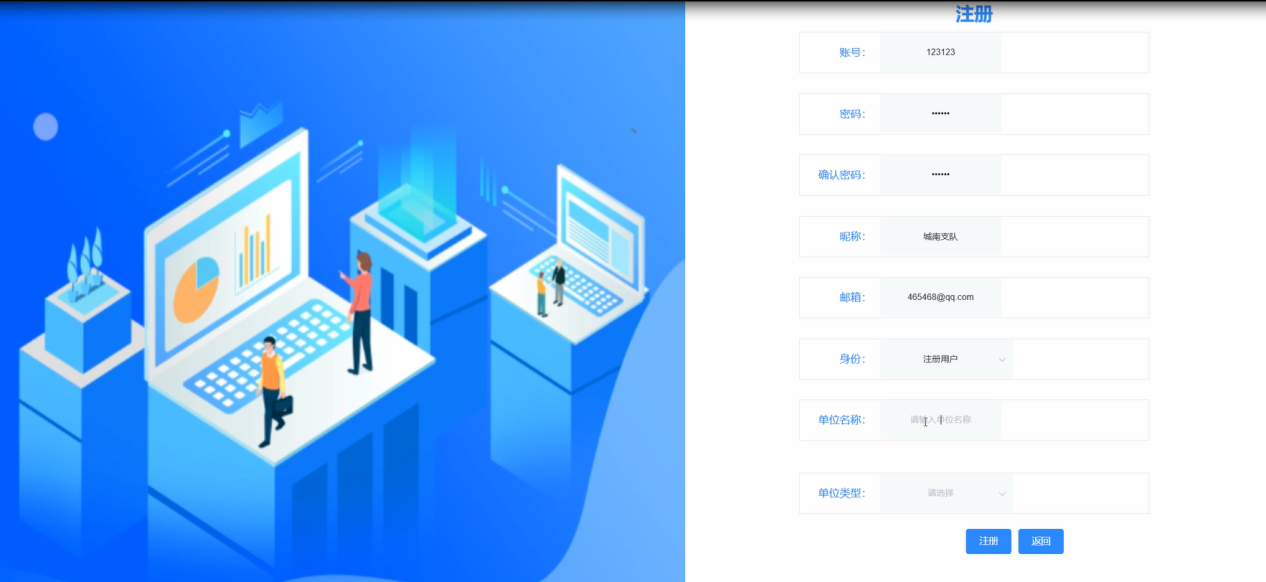

注册用户注册：点击注册，进入注册页面，填写好账号、密码、确认密码、昵称、邮箱、身份：注册用户、用户姓名、用户性别、用户电话等字段值，点击下方注册按钮，提示注册成功后，系统将自动跳转回到登录页面。注册界面如下图所示。

图5-1 用户注册界面

5.1.2用户登录

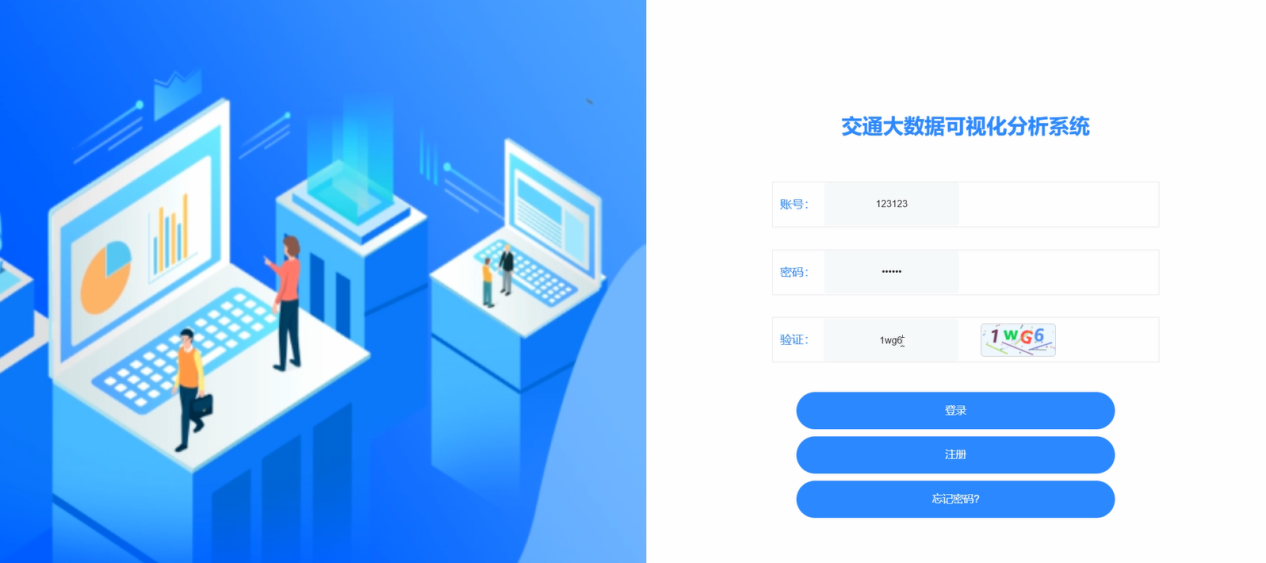

用户登录：点击“登录”按钮，输入用户名、密码、验证码登录系统，登录时前端会自动校验用户名与密码以及该用户是否审核通过，审核通过的用户输入正确登录成功，输入错误会有提示信息。登录界面如下图所示。

图5-2 用户登录界面

5.1.3支队信息管理

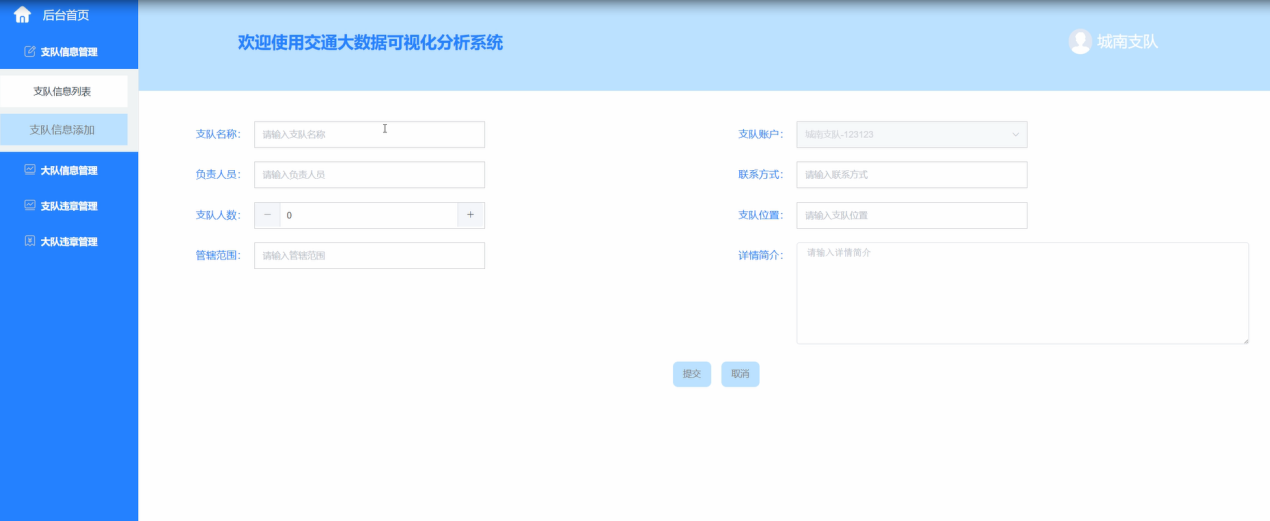

用户在支队信息管理中查看相关信息，可以进行添加支队信息，包括支队名称、支队负责人、支队人数、支队位置等。支队信息管理界面如图所示。

图5-3 支队信息管理界面

5.1.4大队信息管理

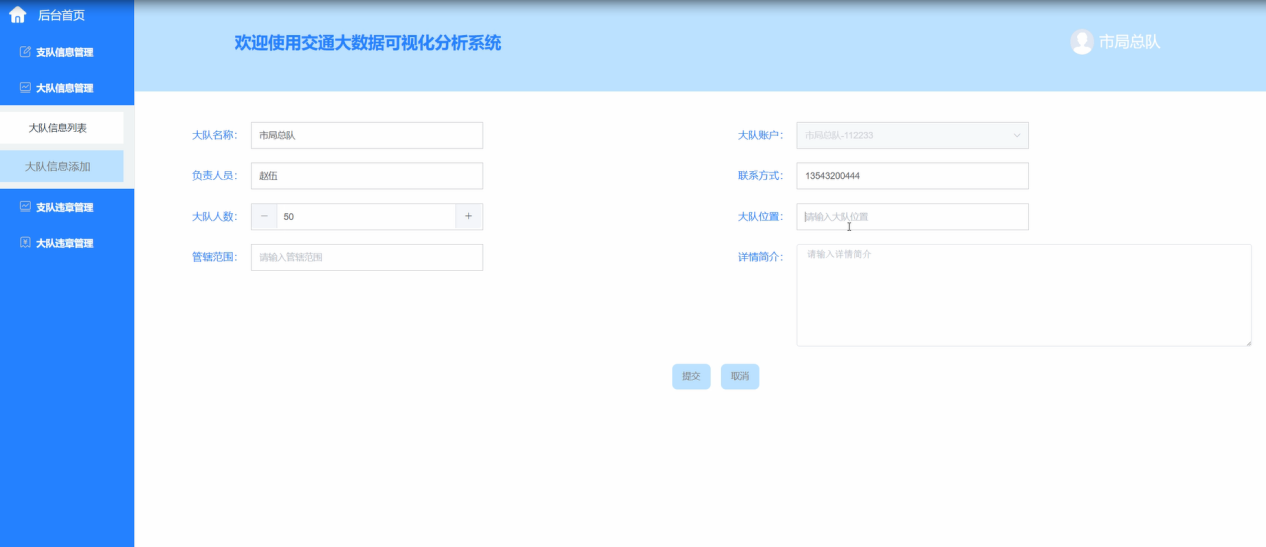

大队用户可以查看大队信息相关详情，包括大队名称、负责人员、大队人数、答对位置等详情。大队信息管理界面如图所示。

图5-4大队信息管理界面

5.1.5违章信息添加

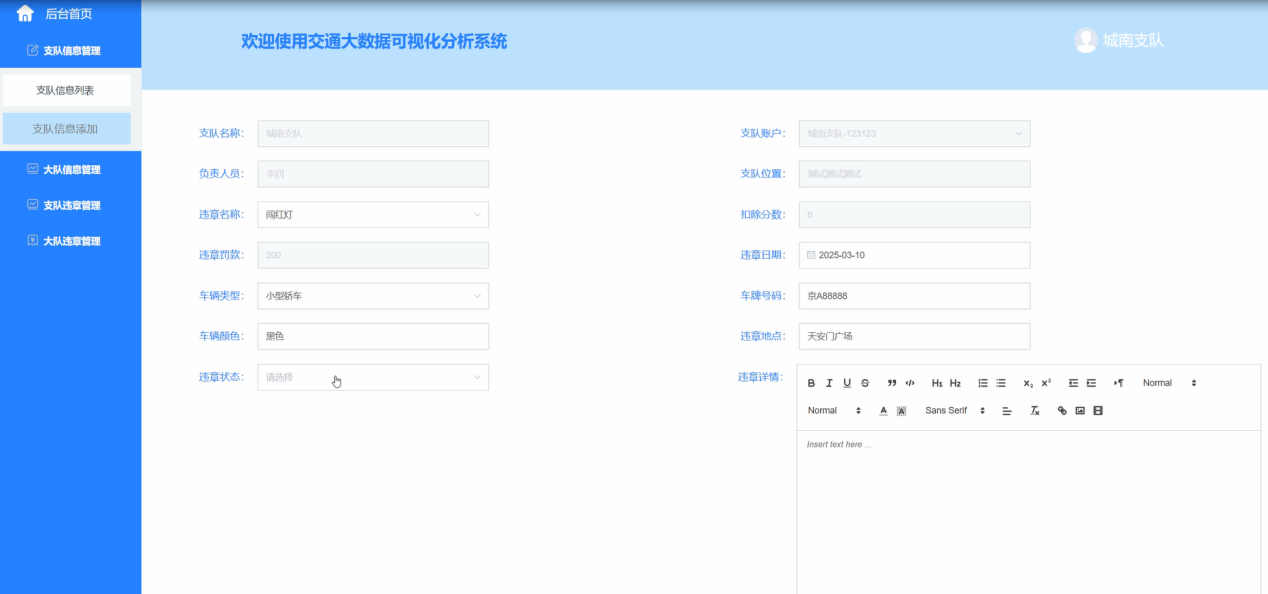

用户可以查看支队信息管理中添加违章信息，包括违章名称、违章罚款、违章日期、车辆颜色等详情。违章信息添加如图所示。

图5-5 个违章信息添加界面

5.2管理员功能实现

5.2.1系统用户管理

系统用户：管理员点击“系统用户”菜单可以对系统中存在的用户进行管理，包含了管理员用户注册用户。系统用户管理界面如图所示。

图5-6 系统用户管理界面

5.2.2支队信息管理

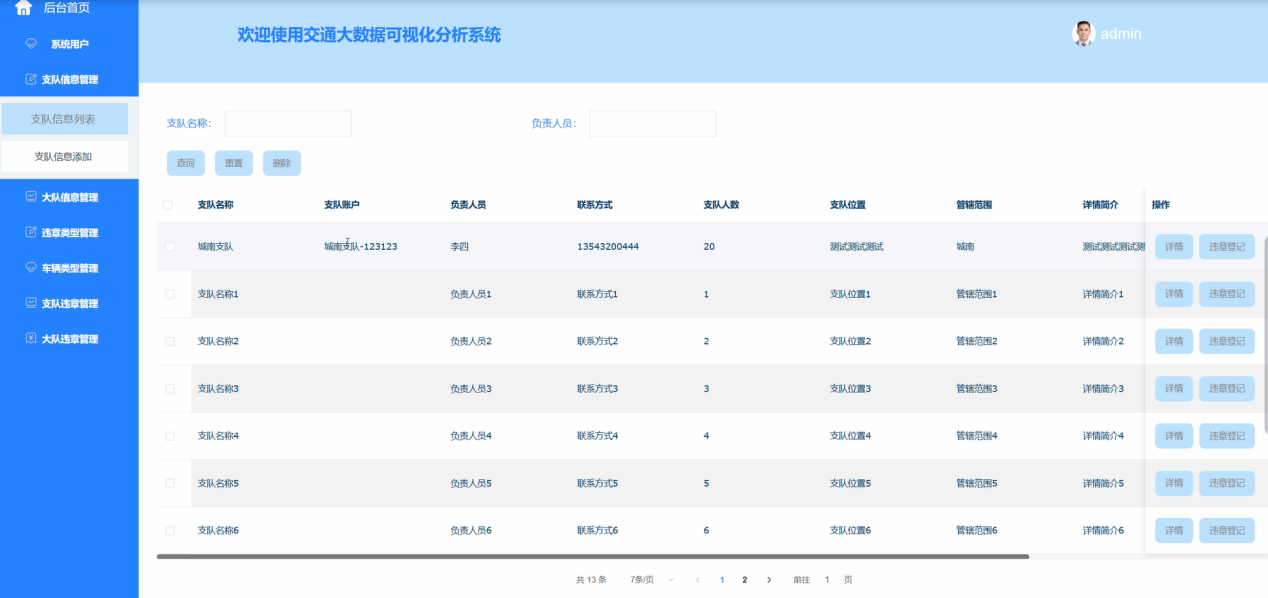

管理员可以管理支队信息列表及添加信息，可以进行违章登记、增删改查的操作。支队信息管理界面如图5-7所示。

图5-7 支队信息管理界面

5.2.3违章类型管理

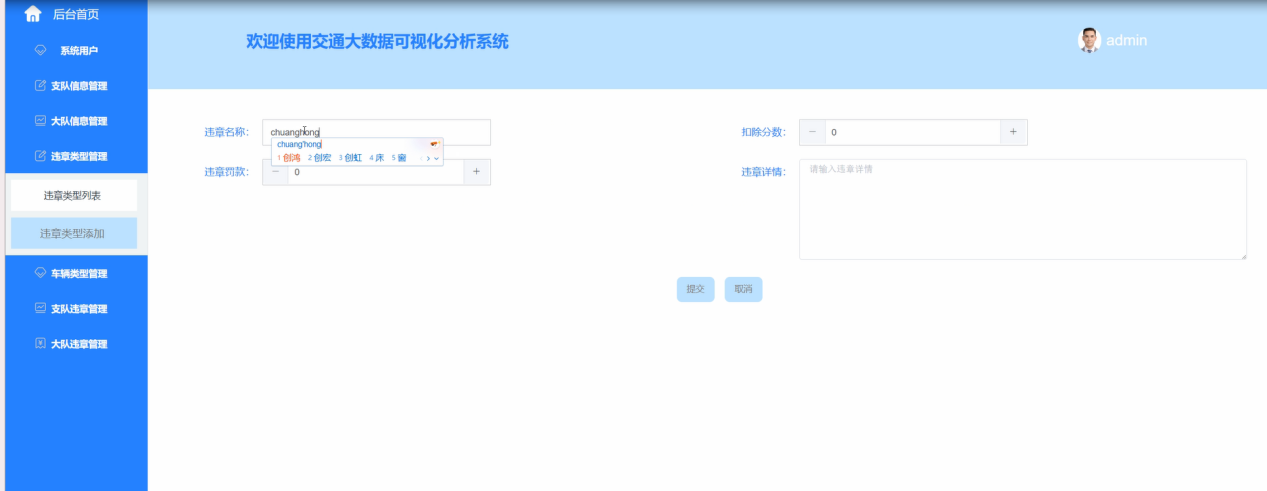

管理员可以管理违章信息列表及类型添加信息，包括违章名称、扣除分数、违章罚款等信息。违章类型管理界面如图5-8所示。

图5-8 违章类型管理界面

6系统测试

6.1测试目的

测试的主要目的是确保系统的功能和性能满足预期的需求，同时识别和修复潜在的缺陷。通过系统测试，可以验证各个功能模块的正确性和稳定性，确保系统在不同使用场景下的表现符合设计要求。测试目的包括确认系统功能的完整性、验证数据处理的准确性、评估系统的性能和安全性。测试还可以提高用户满意度，保证用户在使用系统时获得流畅和可靠的体验。通过全面的测试，可以降低后期维护成本，减少系统上线后出现故障的风险，从而保障系统的长期稳定运行。

6.2测试方法

在本系统中，测试方法主要依赖于测试用例的设计与执行。测试用例是根据系统需求文档编写的，覆盖所有功能模块及其边界情况。每个测试用例包含输入数据、预期结果和实际结果的对比，以验证系统的功能是否按预期工作。

常见的测试用例包括功能测试用例、边界测试用例和异常测试用例[9]。功能测试用例针对系统的各项功能进行验证；边界测试用例则侧重于输入数据的边界条件，验证系统在极端情况下是否能够稳定运行；异常测试用例则用于验证系统在处理错误输入或异常情况时的反应。本文选择功能测试用例进行系统测试。

在测试执行过程中，记录每个用例的执行结果，并根据实际结果与预期结果的对比，判断系统是否存在缺陷。通过系统化的测试用例执行，可以有效提高测试的覆盖率和效率，为系统的最终上线提供保障。

6.3测试内容

6.3.1支队信息管理功能测试

支队信息管理功能测试用例表是用来验证支队信息管理功能的正确性和完整性，确保用户能够正常查看和更新支队信息内容。支队信息管理功能测试用例表如表6-1所示。

表6-1 支队信息管理功能测试用例表

测试项	测试用例	预期结果	结论
支队信息管理功能测试	1. 登录系统，进入支队信息管理页面。 2. 查看支队信息列表，选择一种锻炼内容查看详情。 3. 修改锻炼描述并保存。	修改后的锻炼描述正确显示在页面上。	与预期结果一致
支队信息管理功能测试	1. 登录系统，进入支队信息管理页面。 2. 按锻炼类型筛选支队信息内容。 3. 查看筛选结果。	筛选结果正确显示符合条件的锻炼内容。	与预期结果一致
支队信息管理功能测试	1. 登录系统，进入支队信息管理页面。 2. 查看锻炼内容的用户反馈信息。	能够正常查看用户反馈信息。	与预期结果一致

6.3.2违章信息管理功能测试

违章信息管理功能测试用例表是用来验证违章信息管理功能的正确性和完整性，确保管理员能够正常查看和更新违章信息信息。违章信息管理功能测试用例表如表6-2所示。

表6-2违章信息管理功能测试用例表

测试项	测试用例	预期结果	结论
违章信息管理功能测试	1. 登录系统，进入违章信息管理页面。 2. 查看违章信息列表，选择一条违章信息内容查看详情。 3. 修改违章信息内容并保存。	修改后的违章信息内容正确显示在页面上。	与预期结果一致
违章信息管理功能测试	1. 登录系统，进入违章信息管理页面。 2. 按提醒类型筛选违章信息内容。 3. 查看筛选结果。	筛选结果正确显示符合条件的违章信息内容。	与预期结果一致
违章信息管理功能测试	1. 登录系统，进入违章信息管理页面。 2. 查看违章信息内容的用户反馈信息。	能够正常查看用户反馈信息。	与预期结果一致

6.4测试结论

在对系统主要功能进行测试后，得出以下结论：支队信息管理功能测试验证了管理员可以查看和审核内容。违章信息管理功能测试确认，管理员能够查看和更新违章信息，按提醒类型筛选内容并查看用户反馈，修改后的违章信息内容准确无误。整体而言，系统各项功能均按预期运行，测试结果与预期一致，功能表现正常。

7总结

本研究围绕交通大数据可视化分析系统的设计与实现展开，旨在通过现代信息技术为注册用户和管理员提供高效、便捷的管理平台。研究从需求分析入手，明确了用户和管理员的功能需求，并结合非功能需求进行了系统可行性分析。系统采用 B/S 架构，基于 Java 语言和 Spring Boot 框架进行开发，结合 Android 技术实现移动终端支持，同时利用 MySQL 数据库进行数据存储与管理。在系统设计阶段，详细规划了架构设计、功能设计和数据库设计，确保系统的模块化与可扩展性。系统实现部分按照功能模块逐一开发，完成了用户和管理员的各项功能，如支队信息管理、违章信息管理、大队信息管理等。系统测试阶段，针对主要功能进行了全面测试，验证了功能的正确性和系统的稳定性，测试结果表明系统各项功能均达到预期目标。

通过本次研究，交通大数据可视化分析系统的设计与实现不仅为用户提供了便捷的管理工具，也为注册用户和管理员提供了高效的工作平台。系统的成功实现证明了所选技术栈的合理性与可行性，为后续的优化与功能扩展奠定了坚实基础。未来，随着技术的不断进步和用户需求的进一步明确，系统有望在更广泛的场景中发挥重要作用，为交通大数据系统进一步提供有力支持。

参考文献

1. 尹应荆.JAVA编程语言在计算机软件开发中的应用[J].石河子科技,2023,(05):45-47.
2. 贾琴.Java编程语言的应用策略分析[J].集成电路应用,2024,41(10):84-85.DOI:10.19339/j.issn.1674-2583.2024.10.034.
3. 宋日荣,陈钦文,陈星. 基于强化学习的分布式Android应用自动化测试方法 [J/OL]. 计算机科学, 1-11[2025-02-28].
4. 苏建锋,杨艳竹. 基于Android的外业踏勘数据采集可视化平台建设 [J/OL]. 地震工程学报, 1-8[2025-02-28].
5. 王志亮,纪松波.基于SpringBoot的Web前端与数据库的接口设计[J].工业控制计算机,2023,36(03):51-53.
6. 熊永平.基于SpringBoot框架应用开发技术的分析与研究[J].电脑知识与技术,2021,15(36):76-77.
7. 李艳杰.MySQL数据库下存储过程的综合运用研究[J].现代信息科技,2023,7(11):80-82+88.
8. 马艳艳,吴晓光.计算机软件与数据库的设计策略分析[J].电子技术,2024,53(05):104-105.
9. 李俊萌.计算机软件测试技术与开发应用策略分析[J].信息记录材料,2023,24(03):50-52.
10. 王道坤.大数据技术在交通工程质量安全监管中的运用[J].汽车周刊,2025,(03):32-34.
11. 李文艳.基于物联网与大数据技术的智能交通系统设计与应用[J].中国电信业,2025,(02):77-80.
12. 陈冉.基于大数据的高速公路交通风险预测[J].交通科技与管理,2025,6(03):1-3.
13. 王永庆.交通工程中的大数据分析与挖掘技术应用[J].汽车周刊,2025,(02):30-31.
14. 黄格瑾.基于Cite Space可视化分析城市轨道交通研究的现状及趋势[J].建材技术与应用,2024,(06):51-57.DOI:10.13923/j.cnki.cn14-1291/tu.2024.06.018.
15. 薛运强,谭彩凤,张兵,等.基于交通态势可视化分析的公交专用道布局[J].科学技术与工程,2024,24(07):2909-2916.
16. Arun C ,S. J ,B. A B .Contributing Factors of Road Traffic Accidents: Exploration Through Data Visualization[J].Transactions of the Indian National Academy of Engineering,2024,9(2):445-457.
17. 王健松,李学俊,王桂娟,等.基于数字孪生的城市交通流量可视预测研究[J].计算机技术与发展,2024,34(07):192-198.DOI:10.20165/j.cnki.ISSN1673-629X.2024.0112.
18. Luan S ,Abazi L B .Analysis and Visualization of Road Accidents Using Heatmaps Based on Web Data[J].SEEU Review,2023,18(2):176-190.
19. 杨政安.大数据可视化分析技术运用探析[J].科技创新与应用,2023,13(32):46-49.DOI:10.19981/j.CN23-1581/G3.2023.32.012.
20. 徐汇江,罗才喜.基于大数据平台的交通数据可视化设计与实现[J].软件,2022,43(08):35-38.

致谢

在本项目的实施过程中，许多人给予了我无私的支持和帮助，令我深感感谢。

我要衷心感谢我的指导老师。不仅在项目的初期提供了宝贵的建议，还在整个过程中给予了我细致入微的指导。专业知识和严谨态度始终激励着我，让我在遇到困难时能够保持信心，继续前行。每一次的讨论都让我对项目有了更深刻的理解，帮助我克服了许多技术难题。

我也要感谢参与用户测试的同学们。你们的反馈和建议为我们系统的优化提供了重要的参考，帮助我们更好地理解用户需求。正是因为有了你们的参与，我们才能够不断改进，提升系统的用户体验。感谢所有支持我的家人和朋友。你们的理解与鼓励让我在项目的紧张时刻始终能够保持积极的心态，成为我前进的动力。每当我遇到挑战时，想到你们的支持，我就能够重新振作，继续努力。最后，我要感谢所有在我职业发展过程中给予帮助的人。每一次的交流与分享都让我受益匪浅，拓宽了我的视野，让我在这条道路上走得更加坚定。

项目的完成不仅是我个人努力的结果，更是许多人共同支持与协作的成果。在此，我再次向所有关心和支持我的人表达衷心的感谢。希望未来我们能够继续携手，共同创造更多的价值和成就。

点赞+收藏+关注 → 私信领取本源代码、数据库
