21.0 引言：算法与物理的统一

在前面的章节中，我们推导了高级控制框架，如TAMP（第17章）和CLF-CBF（第19章）。这些框架通常将机器人模型抽象为 $\dot{x} = f(x) + g(x)u$，并假设控制输入 $u$（通常是力矩）是一个可以瞬时、精确施加的理想信号源。

然而，物理现实远非如此。控制算法的性能——其稳定性、鲁棒性、带宽和效率——从根本上受到执行该算法的物理硬件（即致动器）的限制。一个CBF-QP控制器（第19章）可能在1ms内计算出一个安全力矩，但如果致动器的力矩带宽只有10Hz（100ms响应时间），这个安全指令在物理上就毫无意义。

本章的目标是深入推导致动器的机械设计（特别是传动比和弹性元件的引入）如何重塑控制问题本身。我们将证明，致动器设计不仅是算法的“实现层”，更是算法的“定义层”。算法的边界，首先由物理定律划定。

---

21.1 基线：刚性致动器（Rigid Actuator）的动态

首先，我们推导传统刚性致动器（例如，高齿槽比的直流电机和谐波减速器）的动态模型，并分析其对控制算法的根本性挑战。

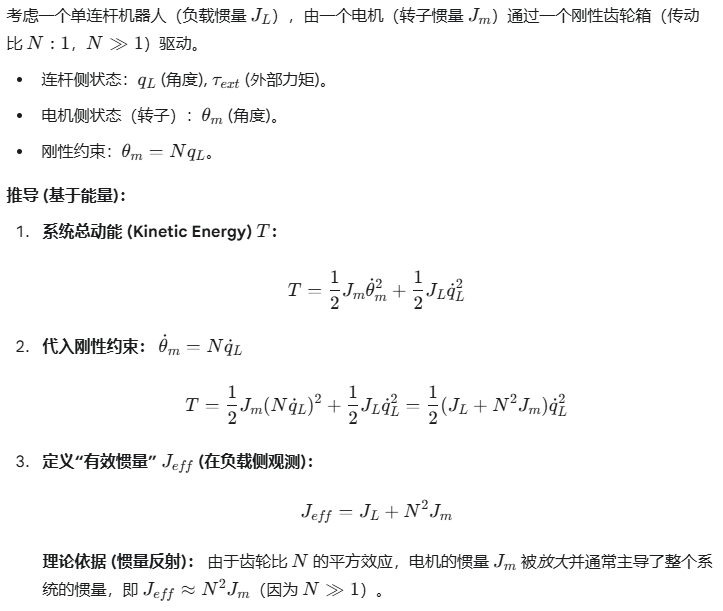

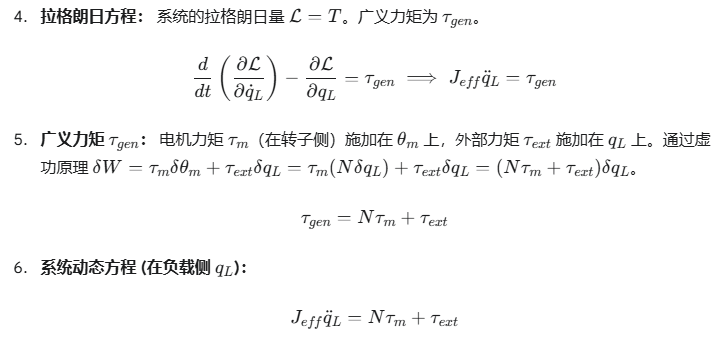

21.1.1 动态模型与惯量反射

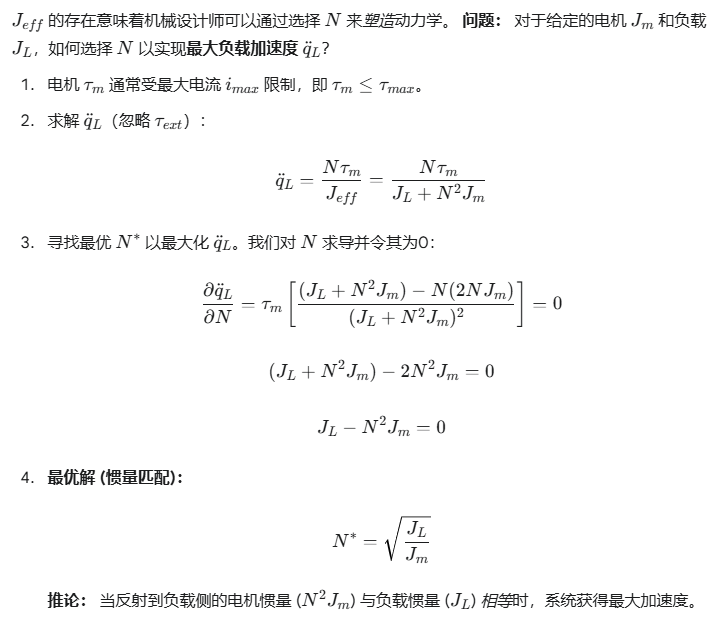

21.1.2 惯量匹配与传动比 $N$ 的优化

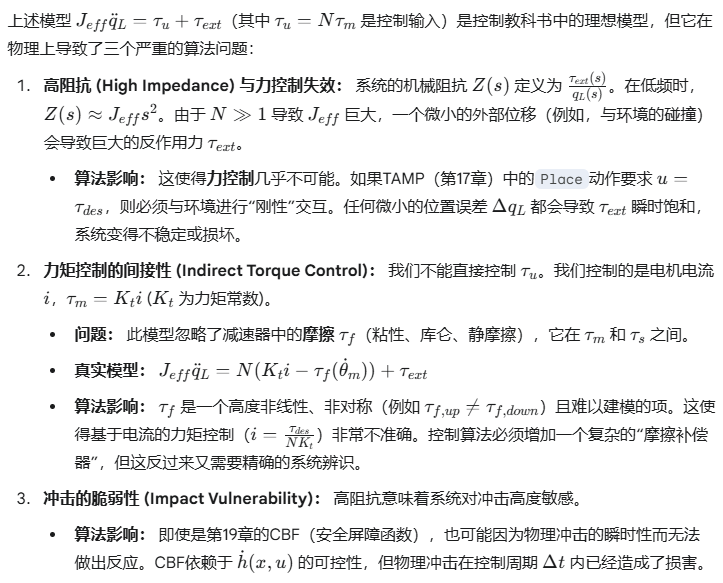

21.1.3 刚性设计的算法困境

---

21.2 有源弹性驱动 (Series Elastic Actuator, SEA)

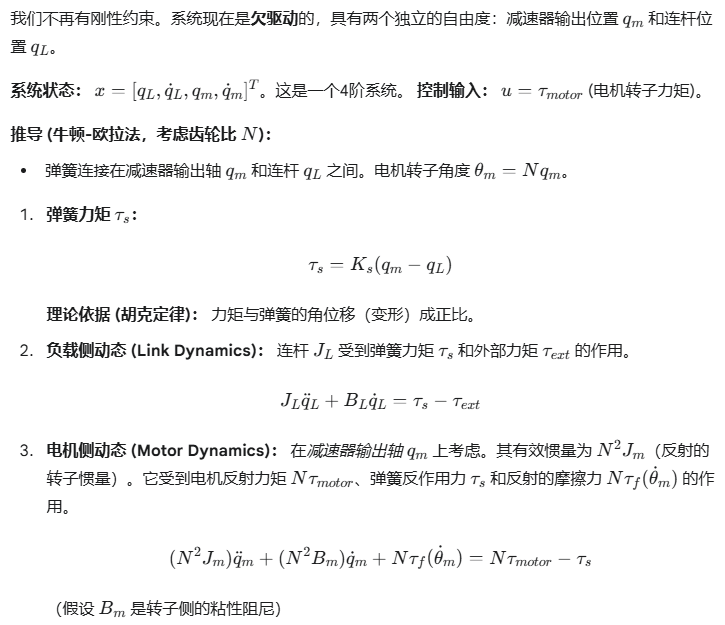

21.2.1 SEA 的动态模型推导

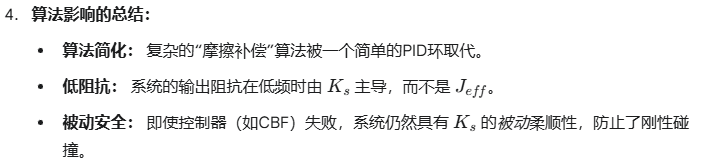

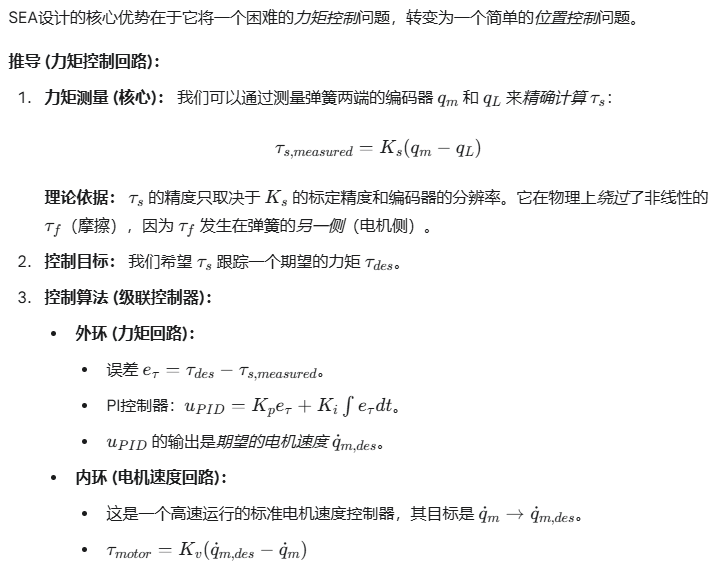

21.2.2 算法影响：理想力矩控制的实现

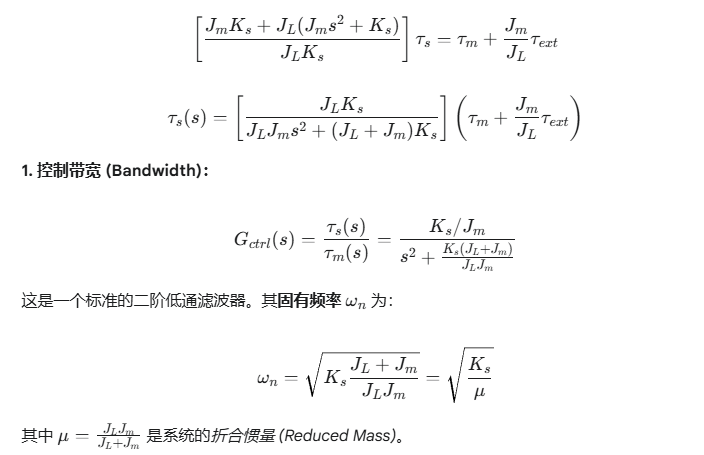

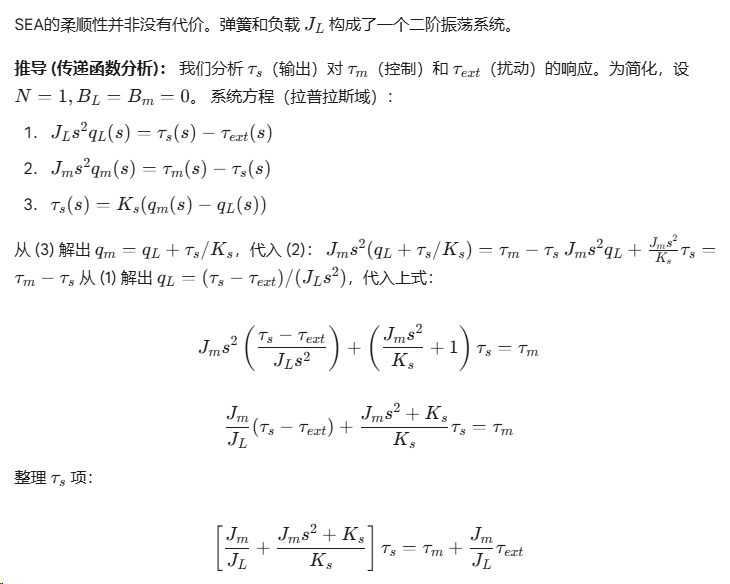

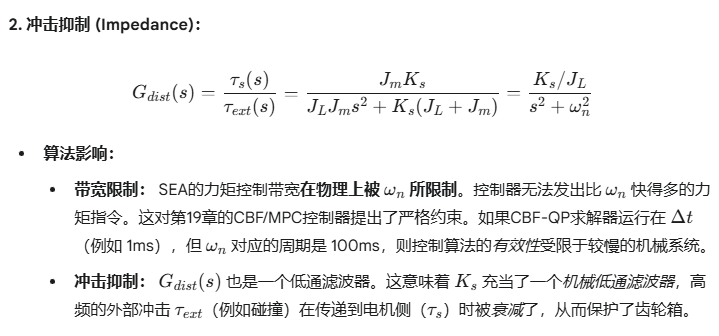

21.2.3 分析：带宽 vs. 阻抗的权衡

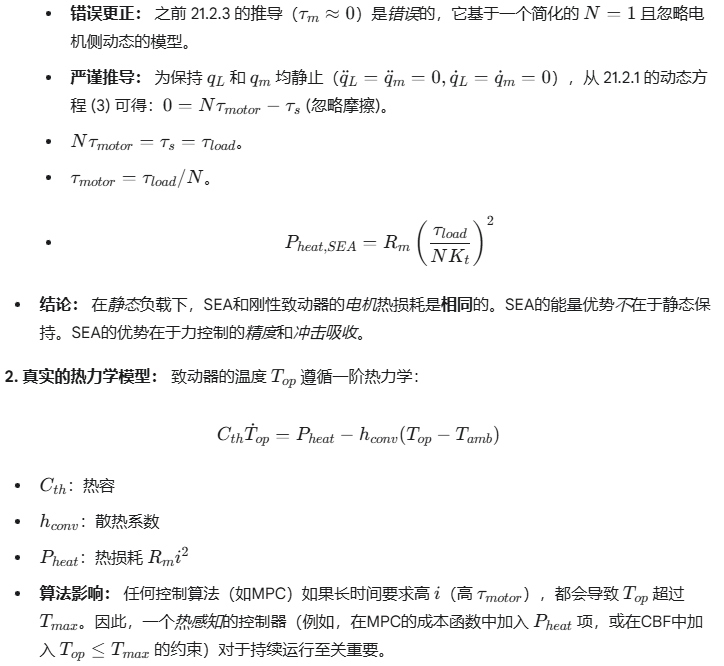

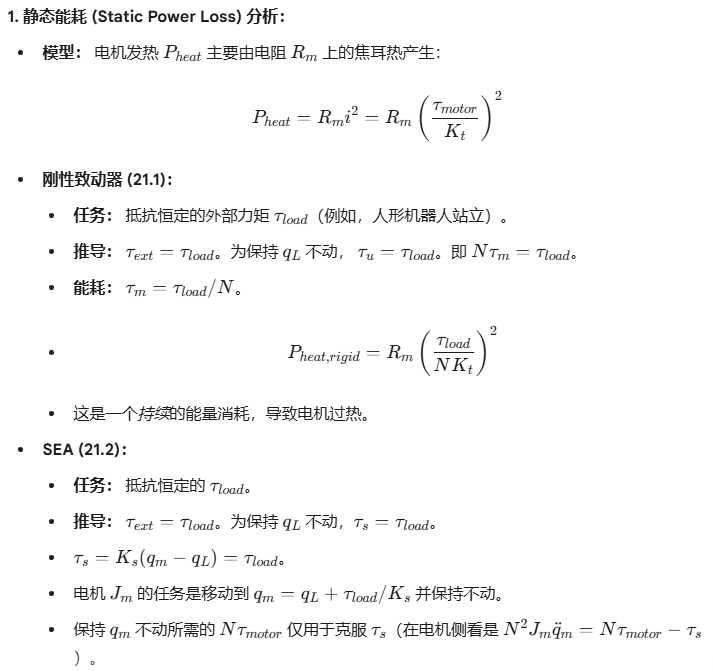

21.2.4 分析：能量、效率与热力学

---

21.3 能量存储与变刚度（PEA / VSA）

SEA的能量优势在于动态任务。

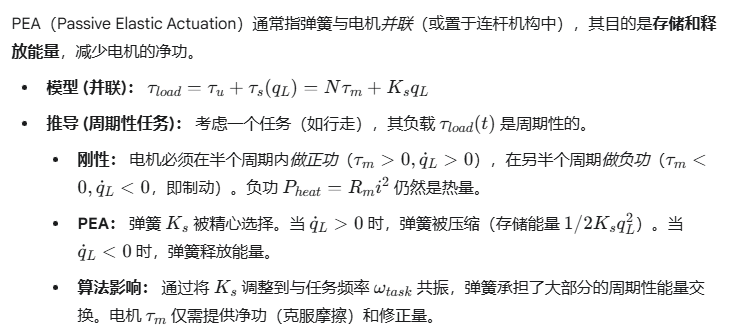

21.3.1 被动弹性驱动 (PEA)

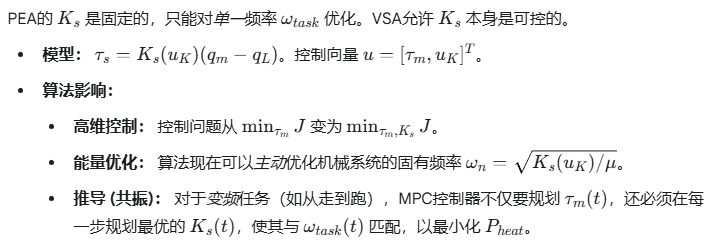

21.3.2 变刚度致动器 (VSA)

---

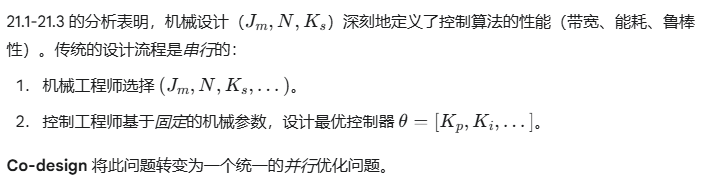

21.4 机械设计与控制联合优化 (Co-design)

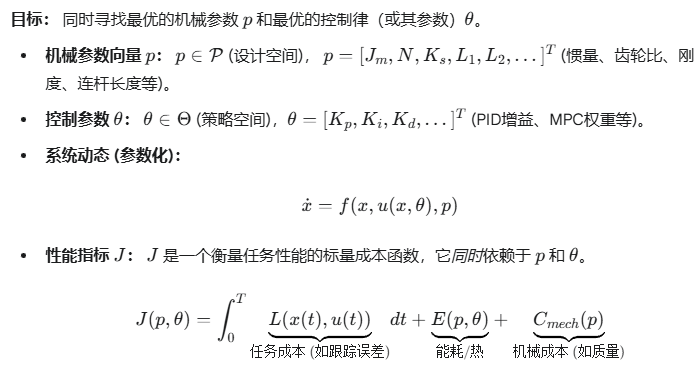

21.4.1 Co-design 的数学形式化

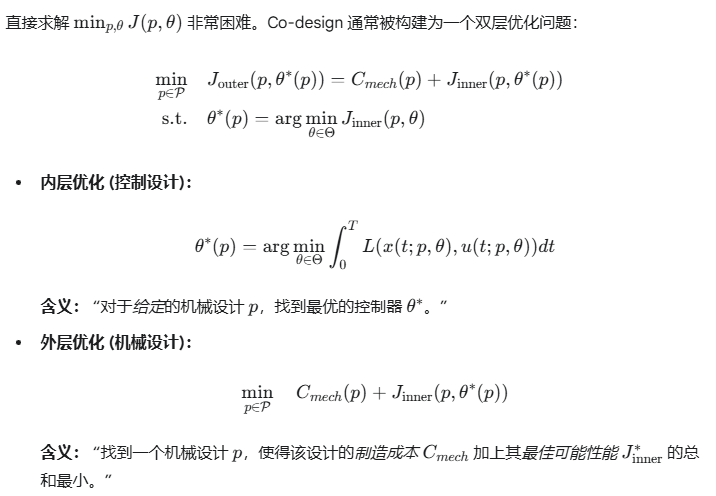

21.4.2 Bi-level (双层) 优化框架

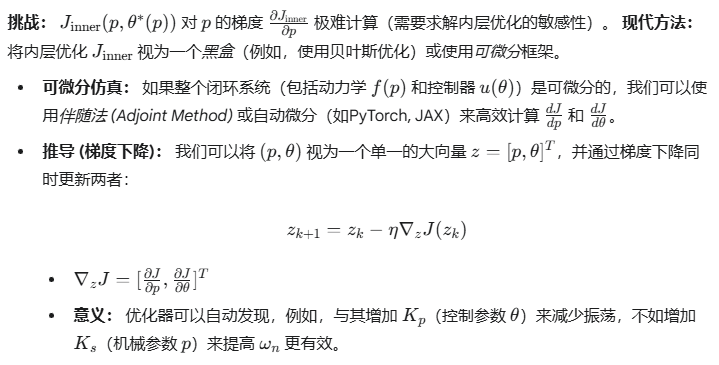

21.4.3 解决方案：可微分仿真 (Differentiable Simulation)

---

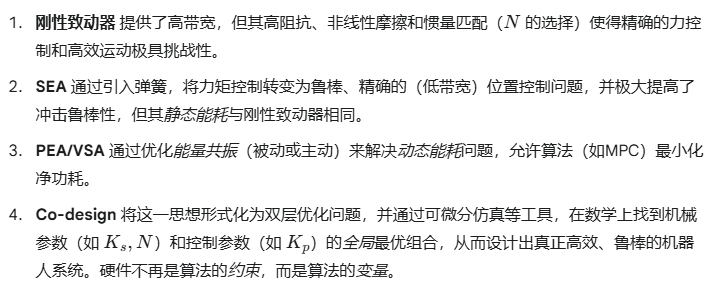

21.5 结论

致动器设计远非控制算法的实现细节，它在数学上定义了控制问题的边界。
