AS32系列MCU芯片中CRC计算模块的应用介绍
在单片机驱动的电子系统中，从智能传感器、家电控制模块到工业可编程逻辑控制器（PLC）、汽车电子控制单元（ECU），数据传输与存储的完整性直接决定系统可靠性——单字节数据错误可能引发传感器信号误判、执行器动作异常甚至整个控制系统宕机。循环冗余校验（CRC）作为一种高效的错误检测技术，如同数据传输与存储过程中的"安全校验屏障"，持续保障MCU与外部设备交互数据的准确性。本文将系统阐述国科安芯推出的AS32系列MCU芯片中的CRC计算单元的基本功能、实现方式及其典型应用场景。
CRC的核心是一种基于多项式运算的错误检测算法，其基本原理为：将待校验数据序列视为二进制多项式D(x)，选取一个预先定义的生成多项式G(x)（通常由协议标准规定），通过模2除法运算计算D(x)×x^k与G(x)的余数R(x)，该余数即为CRC校验码（k为生成多项式的最高次幂）。数据发送端将原始数据与CRC校验码一同传输，接收端采用相同的生成多项式对接收数据进行运算，若运算结果与接收的CRC校验码一致，则判定数据传输无误；若不一致，则表明数据存在干扰或篡改，需启动重传或错误处理机制。
AS32系列MCU芯片的CRC计算模块是保障数据完整性的核心外设，其设计遵循主流 MCU 的 CRC 架构，典型功能包括：
①支持 CRC-7/CRC-8/CRC-16/CRC-32 多种标准校验模式；
②可编程生成多项式（如CRC-32 支持0x04C11DB7 标准多项式，CRC-16 支持 0x8005/0x3D65等）；
③支持输入/ 输出数据反转（RefIn/RefOut）、异或值（XOROut）配置；
④输入缓冲器可避免计算期间发生总线阻塞；
 |

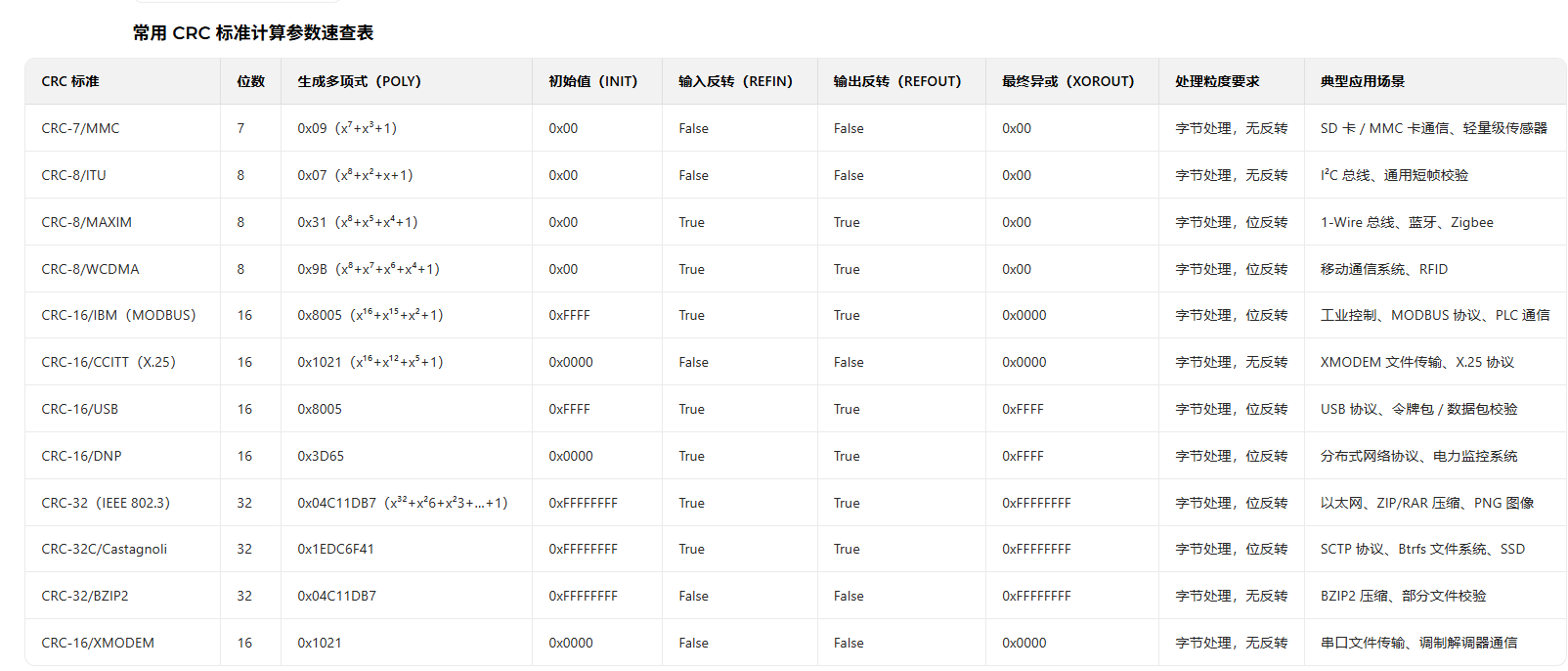

在MCU应用场景中，常用的CRC校验规格包括CRC8（8位校验码）、CRC16（16位校验码）及CRC32（32位校验码）。校验码位数与错误检测能力正相关——位数越多，对随机错误和突发错误的检测率越高，但相应的硬件资源占用开销也随之增加。

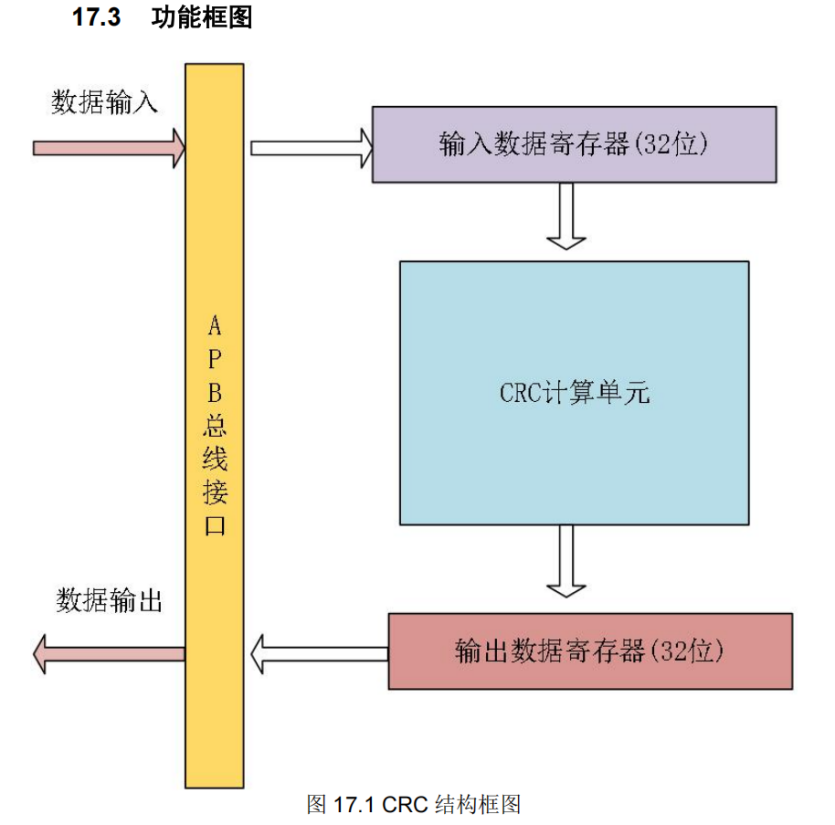

这是一个独立的数字逻辑电路，专门负责CRC运算，不需要CPU干预。开发者只需通过寄存器配置多项式、初始值等参数，再把数据地址传给模块，硬件就会自动计算并输出结果。
优点：速度极快（4 个 APB 时钟周期完成32位CRC计算）、输入缓冲器中可立即写入第二个数据，无需因之前的 CRC 计算而等待任何等待状态；
缺点：依赖MCU硬件，参数配置需严格遵循芯片手册。
适合场景：高速通信（CAN、USB、以太网）、大数据存储（Flash、SD卡）、实时控制系统（工业电机、汽车电子）等对性能要求高的场景。
2.1 软件配置
关键术语说明：
CRC_Size：指参与 CRC 计算的数据长度，单位通常为字节（需根据实际硬件配置确认）；CRC_OXOR： 用于对最终 CRC 结果进行异或操作；OReverse（Output Reverse）：输出数据反转（如将 32 位结果的 bit31 与 bit0 交换）；IReverse（Input Reverse）：输入数据反转（包括位反转、半字反转、全字反转）；POLYSIZE：多项式宽度类型，常见值（CRC-7/CRC-8/CRC-16/CRC-32）；CRC_INIT：CRC 计算的初始值；CRC_Poly：CRC 多项式系数；CRC_XOR：异或值。
|
01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 |
/* Initializes the CRC */ void CRC_Config(uint32_t SIZE,uint32_t OXOR_State,uint32_t OREVERSE_State,uint32_t IReverse_State,uint32_t PolySize, uint32_t INIT,uint32_t Poly,uint32_t XOR) { CRC_Reset(); CRC_StructInit(&CRC_InitStructure);
CRC_InitStructure.CRC_Size = SIZE; CRC_InitStructure.CRC_OXOR = OXOR_State; CRC_InitStructure.CRC_OReverse = OREVERSE_State; CRC_InitStructure.CRC_IReverse = IReverse_State; CRC_InitStructure.CRC_PolySize = PolySize; CRC_InitStructure.CRC_INIT = INIT; CRC_InitStructure.CRC_Poly = Poly; CRC_InitStructure.CRC_XOR = XOR; CRC_Init(&CRC_InitStructure); } |
2.2功能调用
针对于不同数据宽度的数据块，可选择对应的函数进行CRC计算。
|
01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 |
/* * Function: CRC_CalcCRC * Description: Computes the 32-bit CRC of a given data word. * Param: Data: data word to compute its CRC. * Return: 32-bit CRC. */ uint32_t CRC_CalcCRC(uint32_t Data) { /* Write the data to the CRC Data register */ CRC->DR = Data;
/* Return the CRC value */ return CRC->DR; }
/* * Function: CRC_CalcWordBlockCRC * Description: Computes the 32-bit CRC of a given buffer of data word(32-bit). * Param: pBuffer: pointer to the buffer containing the data to be computed. * BufferLength: length of the buffer to be computed. * Return: 32-bit CRC. */ uint32_t CRC_CalcWordBlockCRC(uint32_t *pBuffer, uint32_t BufferLength) { uint32_t index = 0;
for(index = 0; index < BufferLength; index++) { CRC->DR = pBuffer[index]; }
return (CRC->DR); }
/* * Function: CRC_CalcHalfBlockCRC * Description: Computes the 16-bit CRC of a given buffer of data halfword(16-bit). * Param: pBuffer: pointer to the buffer containing the data to be computed. * BufferLength: length of the buffer to be computed. * Return: 32-bit CRC. */ uint32_t CRC_CalcHalfBlockCRC(uint16_t *pBuffer, uint32_t BufferLength) { uint32_t index = 0;
for(index = 0; index < BufferLength; index++) { CRC->DR = pBuffer[index]; }
return (CRC->DR); }
/* * Function: CRC_CalcByteBlockCRC * Description: Computes the 8-bit CRC of a given buffer of data byte(8-bit). * Param: pBuffer: pointer to the buffer containing the data to be computed. * BufferLength: length of the buffer to be computed. * Return: 32-bit CRC. */ uint32_t CRC_CalcByteBlockCRC(uint8_t *pBuffer, uint32_t BufferLength) { uint32_t index = 0;
for(index = 0; index < BufferLength; index++) { CRC->DR = pBuffer[index]; }
return (CRC->DR); } |
从日常家电到工业设备，CRC的身影无处不在：
- 传感器数据校验：温湿度传感器通过单总线发送数据时，末尾会带1字节CRC8校验码，用硬件CRC快速验证，避免因电磁干扰导致“25℃”变成“85℃”的误判问题；
- 工业通信协议：MODBUS-RTU协议规定，每个指令帧末尾必须附加2字节CRC16校验码，通过硬件CRC实时验证，确保控制指令准确传递到变频器、伺服电机；
- Flash存储校验：用户配置数据（如家电的亮度、音量参数）存在Flash时，会同时存储数据的CRC值；读取时用硬件CRC校验，防止Flash擦写次数过多导致数据出错；
- 汽车电子控制：汽车行业在与气囊、ABS系统通信时，需要用CRC32校验关键数据，一旦检测到错误立即触发安全机制，避免事故风险。
用好CRC的关键是“细节”，这3个问题一定要注意：
- 参数必须“对齐”：发送方和接收方的CRC参数（多项式、初始值、输入/输出反转、最终异或值）必须完全一致。比如MODBUS-RTU用CRC16/IBM（多项式0x8005，初始值0xFFFF），若一方用错多项式，校验必失败；
- 字节序别搞反：多字节数据（如uint32_t）计算CRC前，要统一字节序。AS32系列MCU芯片是小端机，把0x12345678存到内存是0x78 0x56 0x34 0x12，确保不同设备间结果一致；
- 硬件配置看手册：不同MCU的硬件CRC模块寄存器略有差异——开发前一定要查芯片手册，避免配置错误。
字节序检测方法：多字节数据CRC计算前需明确MCU字节序，可通过C语言共用体（union）检测——利用共用体成员共享内存的特性，定义包含多字节整数（如uint32_t）和单字节数组（uint8_t[4]）的共用体，赋值多字节整数（如0x12345678）后读取单字节数组首元素：若为0x78则为小端（低字节存低地址），若为0x12则为大端（高字节存低地址）。检测代码示例如下：
|
01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 |
union { uint32_t value; uint8_t bytes[4]; } endian_test;
endian_test.value = 0x12345678; if (endian_test.bytes[0] == 0x78) { Printf("Little-Endian"); } else if (endian_test.bytes[0] == 0x12) { Printf("Big-Endian"); } |
在MCU系统中，CRC不像其他外设那样“显眼”，却是保障数据可靠性的“基础安全网”。硬件CRC则为高性能、高安全需求“保驾护航”。理解CRC的原理、选型和应用细节，能让你的MCU项目更稳定、更可靠——毕竟，对电子设备来说，“数据没错”是一切功能的前提。
