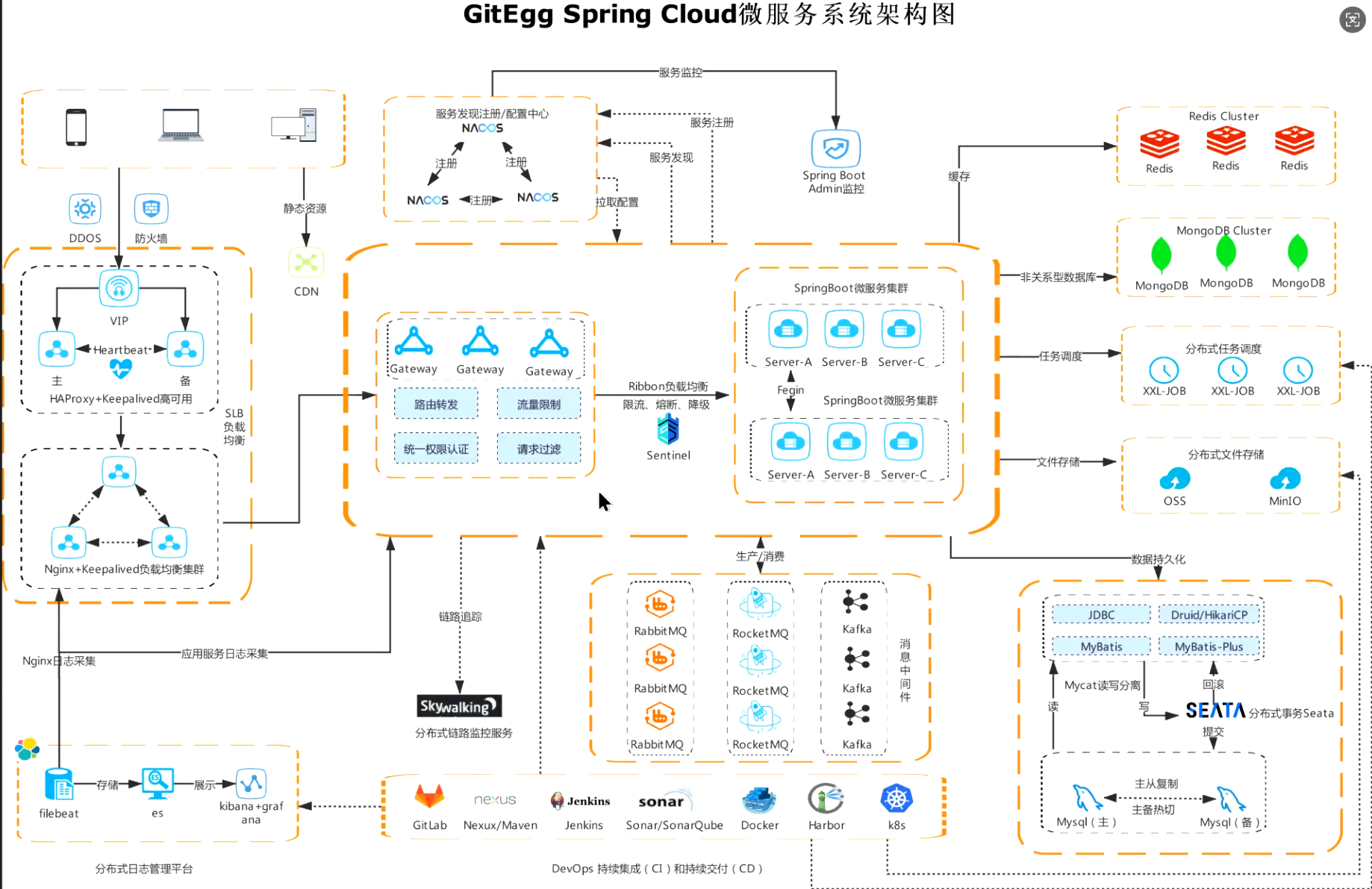

当我们谈论大型互联网应用（如淘宝、微信）时，背后支撑其高并发、高可用的核心技术，就是微服务架构。今天，我们将通过一张经典的“GitEgg Spring Cloud微服务系统架构图”，将它彻底讲透。我们将分四个层次来解析，让你不仅看懂，更能理解其设计精髓。

第一层：外部接入层 —— 系统的“门面”与“护城河”

这是用户流量到达业务系统前的第一道关卡，核心目标是安全、加速、高可用。

• 安全防护（护城河）：用户的请求首先经过防火墙、防DDoS等设备，过滤掉恶意流量，保障系统不被攻击。

• 内容分发网络（CDN，加速网络）：将静态资源（如图片、CSS、JS文件）缓存到离用户最近的节点，使用户能以最快速度加载，提升体验。

• 负载均衡（SLB，智能调度中心）：这是流量的“交通枢纽”。通常采用Nginx等软件构成集群，其核心职责是将海量用户请求均匀地分发到后端的多个API网关门户，避免单点压力过大，从而实现系统的高可用性。

小结：这一层不处理业务，只负责安全、调度和加速，是系统稳定运行的基石。

第二层：服务治理层 —— 系统的“大脑”与“中枢神经”

流量进入系统内部后，由这一层进行统一的调度和管理。这是微服务架构中最核心的概念层。

• API网关（Spring Cloud Gateway，系统的总入口/玄关）：

  • 路由转发：根据请求路径，将请求精准路由到对应的微服务（如 /order/**去找订单服务）。

  • 统一认证：集中处理登录验证和权限校验，业务服务无需关心。

  • 流量控制：实现限流、熔断、降级，在流量洪峰或某个服务故障时，保护系统整体不被冲垮。

• 注册与配置中心（Nacos，服务的“通讯录”和“公告板”）：

  • 服务注册与发现：每个微服务启动时都向Nacos“报到”（注册）。当服务A需要调用服务B时，只需问Nacos：“B服务在哪？”（发现）。这使得服务可以动态扩缩容，实现高度弹性。

  • 统一配置管理：所有微服务的配置信息（如数据库地址）集中管理，修改后能实时通知到各个服务，无需重启，极大提升运维效率。

小结：这一层实现了微服务间的解耦与高效协作，是微服务体系的“智慧”所在。

第三层：业务应用层 —— 系统的“五脏六腑”

这里是由众多Spring Boot应用构成的微服务集群，每个服务都是一个独立的、功能单一的业务模块。

• 服务拆分：例如用户服务、订单服务、商品服务、支付服务等，各司其职，独立开发、部署和扩容。

• 服务间通信：通过HTTP客户端（如OpenFeign）进行调用，调用过程像调用本地方法一样简单，由底层完成服务发现和负载均衡。

• 数据持久化：每个微服务通常拥有自己独立的数据库（对应图中的MySQL主从复制），通过MyBatis等框架进行数据操作。这避免了服务间的数据库耦合。

小结：这一层是具体的业务逻辑实现地，“分而治之”的思想在这里体现得淋漓尽致。

第四层：通用支撑层 —— 系统的“公共设施”与“后勤保障”

一个健壮的系统离不开各种通用能力的支撑，它们像城市的公共设施一样，为业务服务提供保障。

• 数据与存储：

  • 缓存（Redis Cluster）：将热点数据存放在内存，极大提升读取速度，并常用来做分布式会话存储。

  • 非关系型数据库（MongoDB Cluster）：存储非结构化数据，如日志、文章内容等。

  • 文件存储（OSS/MinIO）：存储图片、视频等静态文件。

• 异步处理与分布式事务：

  • 消息队列：用于业务解耦和异步处理，如下单后发送短信。

  • 分布式事务（Seata）：保证跨多个服务的数据操作保持一致（如扣库存和扣款要同时成功或失败）。

• 可观测性（系统的“体检中心”）：

  • 服务监控（Spring Boot Admin）：监控每个服务的健康状态（CPU、内存）。

  • 日志系统（ELK：Filebeat + Elasticsearch）：集中收集、存储和检索所有服务的日志，便于排查问题。

  • 链路追踪：可还原一个请求经过的所有服务路径，快速定位性能瓶颈。

• 调度与部署（DevOps工具链，系统的“诞生与成长引擎”）：

  • 任务调度（XXL-JOB）：管理分布式环境下的定时任务。

  • 持续集成/持续部署（CI/CD）：

    • GitLab：代码管理和CI触发点。

    • Jenkins/Sonar：自动化完成代码编译、测试、质量检查。

    • Docker：将应用打包成标准镜像，实现环境一致性。

    • Harbor：存储Docker镜像的私有仓库。

    • Kubernetes（k8s）：自动化部署、管理、扩缩容器集群的“大脑”，是实现微服务运维自动化的核心。

---

总结：微服务架构的核心思想

回顾整个架构，其核心思想是：通过“分”来降低复杂性，再通过“治”来管理因“分”而带来的新问题。

1. 分：将巨型单体应用拆分为一系列小型、独立、松耦合的微服务。

2. 治：通过API网关、注册中心、配置中心来实现统一治理；通过分布式缓存、消息队列来提升性能和解耦；通过监控、日志来保障可观测性；最后通过DevOps和Kubernetes实现自动化运维。
