一、产品定位与核心优势

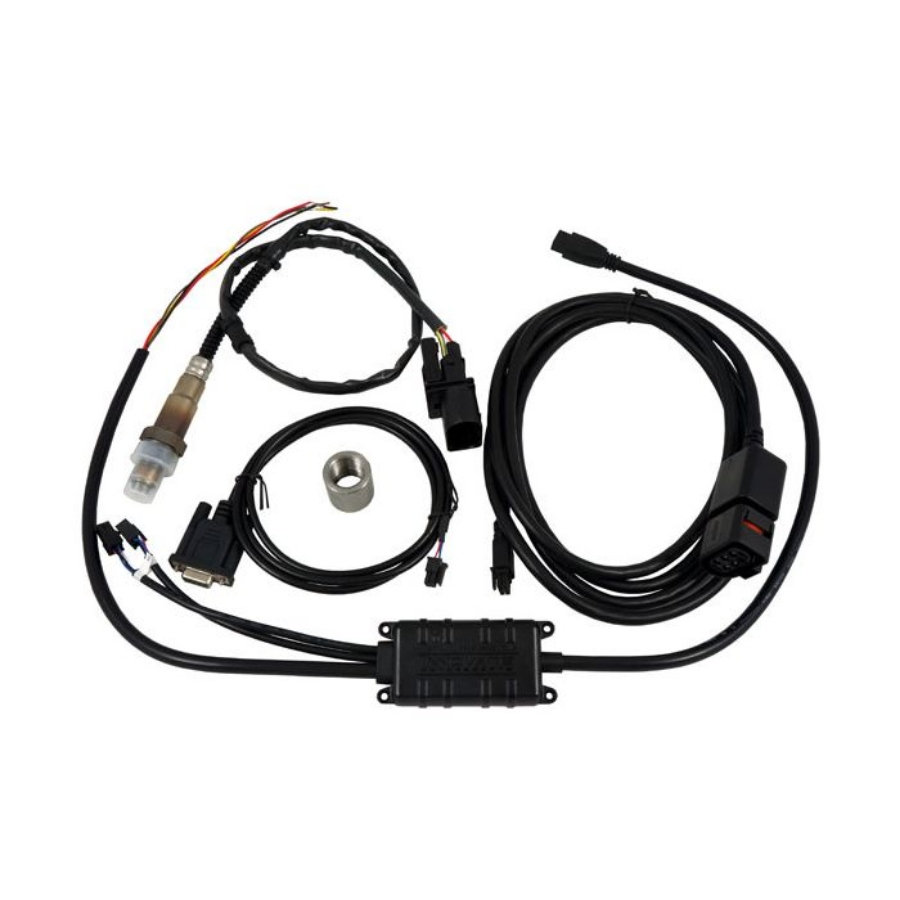

LC-2是 Innovate Motorsports 公司开发的独立式高精度数字空燃比控制系统，作为专业级发动机监测与调校工具，它将实验室级测量精度与工业级可靠性完美结合：

• 100% 全数字信号处理：采用专利 DirectDigital™技术，消除模拟干扰，测量精度达 ±0.1 AFR，响应时间 < 100ms
• 独立控制器设计：与显示设备分离，便于灵活安装，节省仪表盘空间，适合复杂改装环境
• 双路可编程输出：0-5V 模拟信号可同时连接 ECU、数据记录仪和显示仪表，构建完整监控网络
• 多燃料兼容：自动适应汽油、柴油、E85、甲醇等多种燃料，无需重新校准
• MTS 系统兼容：可与 PL-1 记录仪、SCG-1 增压控制器等设备无缝集成，实现 32 通道数据同步记录

二、技术规格与性能参数

参数	技术指标	应用价值
测量范围	AFR: 7.35:1~22.39:1 (Lambda: 0.5~1.52)	覆盖几乎所有内燃机工况，包括极端富油 / 贫油状态
测量精度	±0.1 AFR (相当于 ±0.007 Lambda)	精确捕捉燃烧状态变化，指导精细调校
响应时间	<100ms (测量速度达 500 次 / 秒)	及时发现燃烧异常，防止引擎损伤
传感器兼容性	博世 LSU 4.2/4.9 宽频氧传感器 (标配)	确保测量稳定性和长寿命
输出特性	2 路可编程 0-5V 模拟输出数字 MTS 串行接口	同时连接 ECU、记录仪和显示设备
供电要求	9.8V~16V DC，工作电流 < 2A	直接接入车辆电气系统
工作温度	-40°C~85°C	适应各种恶劣工况
尺寸 / 重量	紧凑设计 (约 12×8×5cm)，<300g	便于隐藏安装，不占用驾驶空间

三、核心功能详解

1. DirectDigital™全数字处理技术

• 100% 数字化信号转换，消除传统模拟电路的漂移和干扰
• 自适应温度补偿算法，即使在温度剧烈变化时仍保持测量稳定
• 内置传感器健康诊断，实时监测氧传感器状态，延长使用寿命

2. 双路可编程模拟输出

• 输出 1 (黄色线)：标准配置 0V=7.35 AFR，5V=22.39 AFR，适合连接大多数空燃比表
• 输出 2 (棕色线)：可配置为多种模式，如 1.1V=14 AFR，每 0.1V=1 AFR 变化，便于 ECU 识别
• 通过 LM Programmer 软件可自定义输出范围和缩放比例，满足特殊应用需求

3. 智能传感器管理

• 数字 PID 加热控制：精确调节氧传感器温度，预热时间缩短 30%
• 传感器校准功能：支持自由空气校准，确保长期测量精度
• 故障检测与保护：当传感器失效时，自动输出安全值并触发报警

4. MTS 系统集成与 Daisy 链功能

• 通过 MTS 串行接口可连接 PL-1 袖珍记录仪，实现数据自动记录
• 支持 Daisy 链连接多个 LC-2 控制器，以低成本实现多缸独立监测
• "一主多从" 架构，只需一根数据线即可同步 8 台设备，简化布线

四、典型应用场景

1. ECU 调校与性能优化

• 提供精确 AFR 反馈，辅助优化燃油映射表，提升动力输出和燃油经济性
• 在增压 / 涡轮增压系统中监控空燃比变化，防止危险贫油导致的引擎过热
• 验证改装效果 (如进气系统、排气系统、喷油器升级)，量化性能提升幅度

2. 数据记录与分析

• 与 PL-1 记录仪配合，记录完整驾驶循环的 AFR 数据，生成性能图表
• 支持 LogWorks 软件 (免费下载) 进行数据分析，识别燃烧异常点和优化空间
• 在赛道日活动中记录多圈数据，分析不同赛道段的燃烧状态，指导驾驶和调校

3. 多缸发动机平衡调试

• 使用 Daisy 链连接多个 LC-2，实现各缸空燃比独立监测
• 精确识别工作异常气缸，解决缺缸、燃烧不均等问题
• 在发动机大修后验证各缸工作一致性，确保整体性能

4. 工程机械与工业应用

• 大型柴油设备的燃烧效率监控，降低油耗和排放
• 发电机组的引擎健康监测，预防故障停机
• 工业窑炉燃烧控制，优化能源利用，减少污染

五、安装与使用指南

1. 硬件安装要点

氧传感器安装

• 安装在排气歧管下游 18-24 英寸处，垂直于排气流向，确保传感器尖端完全暴露在排气主流中
• 使用专用 1 英寸排气安装底座 (套件标配)，确保密封良好
• 远离涡轮增压器和其他热源，避免温度过高损坏传感器

控制器安装

• 选择通风良好、远离热源和振动的位置 (如仪表盘下方、中控台下)
• 使用扎带或支架固定，确保行车过程中不松动
• 线缆管理：
  • 电源红线接 IGNITION ON (钥匙开关 ON 档)
  • 黑线接车身可靠接地
  • 传感器线缆远离高压点火线和热源
  • 使用屏蔽线减少电磁干扰

2. 基础设置步骤

1. 传感器连接与预热

   • 启动发动机，让传感器预热 3-5 分钟，待控制器指示灯变绿

2. 模拟输出配置(根据需求选择)：

   plaintext

   // 输出1(连接空燃比表)
   0V = 7.35 AFR (Lambda 0.5)
   5V = 22.39 AFR (Lambda 1.52)

   // 输出2(连接ECU)
   模式1: 1.1V = 14 AFR, 每0.1V = 1 AFR (适合大多数ECU)
   模式2: 自定义范围(通过LM Programmer软件设置)


3. 燃料类型设置(根据使用燃料选择)：

   • 汽油 (默认)、柴油、E85、甲醇等，通过编程线缆连接 PC 设置

4. 安全阈值设置(可选)：

   • 设置 AFR 过高 / 过低报警值，当检测到异常时触发保护机制

3. 日常使用与数据解读

AFR 值范围	状态描述	引擎工况判断
14.7:1	理想燃烧点 (stoichiometric)	理论上燃料完全燃烧，排放最优
12.0:1~14.6:1	混合气偏浓	加速或高负载工况，燃烧更充分，动力更强
14.8:1~16.0:1	混合气偏稀	巡航工况，燃油经济性较好，需关注是否存在空气泄漏
<12.0:1	过浓状态	油耗增加，可能导致火花塞积碳
>16.0:1	危险贫油状态	立即检查燃油系统，防止引擎过热损坏

六、LC-2 vs MTX-L Plus：独立控制与集成显示的选择

特性	LC-2 (独立控制器)	MTX-L Plus (集成显示)	选择建议
核心设计	控制器与显示分离，需外接显示器	控制器集成 52mm 表盘，自带 OLED 显示	空间紧张: MTX-L Plus灵活安装: LC-2
显示功能	无内置显示，需连接外部仪表	高对比度 OLED 显示，可自定义界面	需要直观显示: MTX-L Plus仅需数据记录: LC-2
安装灵活性	极高，可隐藏安装，线缆连接	标准 52mm 表盘，需占用仪表位	复杂改装 / 多传感器: LC-2简洁安装: MTX-L Plus
成本考量	较低 (约 $170~190)	较高 (约 $230~250)	预算有限: LC-2追求一体化: MTX-L Plus
适用场景	多缸独立监测数据记录系统ECU 调校辅助工程机械监控	日常驾驶监控单一引擎性能优化即插即用型改装	根据监控需求和安装条件选择

七、总结与选购建议

LC-2 是追求精确空燃比监控的专业人士首选，特别适合需要灵活安装、多设备集成或多缸独立监测的应用场景。
