69#西门子三菱PLC和MCGS3×3立体仓库组态控制系统

最近在车间调试一套3×3立体仓库控制系统，发现西门子S7-1200和三菱FX5U的PLC配合MCGS组态屏的组合确实挺有意思。这套系统里最核心的其实是仓位坐标换算和堆垛机路径优化，咱们先从PLC端的移动控制开始聊。

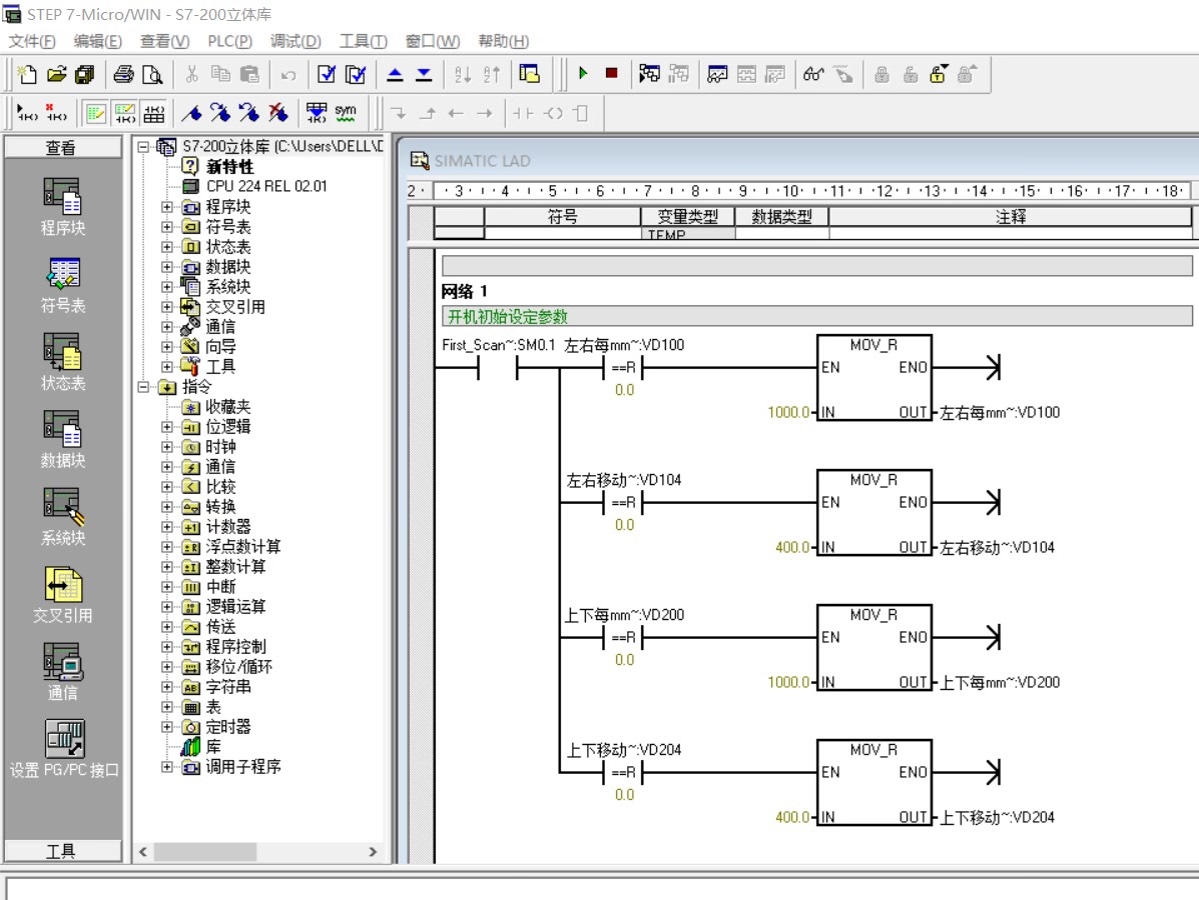

在立体仓库的X轴行走控制中，三菱PLC的定位指令用着挺顺手。比如下面这段通过增量方式控制伺服电机移动的代码：

LD M8000
DDRVI K5000 Y0 Y4

DDRVI指令里的K5000表示目标位置脉冲数，Y0是脉冲输出端口，Y4是方向信号。实际调试时发现伺服驱动器侧的位置模式参数设置必须和PLC的脉冲当量匹配，否则会出现走到第三个仓位就偏移的情况。有个取巧的办法是先用绝对位置指令走完全程，记录每个仓位对应的脉冲数做成数组：

VAR
    PositionArray: ARRAY[1..3,1..3] OF INT := [
        [500,1500,2500],
        [3500,4500,5500],
        [6500,7500,8500]];
END_VAR

堆垛机的Z轴升降控制更考验稳定性，西门子PLC的工艺对象在这里派上用场。创建Axis1工艺对象后，通过MCMoveAbsolute指令实现精准定位。遇到过最坑爹的问题是急停信号处理不当导致坐标丢失，后来在OB82组织块里加了坐标备份才解决。

MCGS组态屏的脚本交互是项目亮点。在入库流程中，用VBScript写的仓位状态检测脚本比传统方法灵活得多：

Sub OnLButtonUp()
    Dim currentPos = GetTagValue("Stacker_X")
    If currentPos > 800 And currentPos < 1200 Then
        SetTagValue("Storage_1_1", 1)
        UpdateScreen()
    End If
End Sub

不过脚本调试时发现个反直觉的现象：当同时操作多个仓位时，直接用全局变量更新会导致界面卡顿。后来改用异步调用+局部变量缓冲的方式才流畅起来，这经验值算是被坑出来的。

通信部分采用Modbus TCP协议时，西门子PLC的TSEND_C模块要特别注意连接ID的分配。有次手滑把ID设成重复值，结果MCGS屏上的仓位状态像老虎机似的随机跳动，查了三天才发现是这里的问题。现在习惯在DB块里专门建个连接管理区，每个设备分配独立ID段。

调试立体仓库最过瘾的还是看堆垛机走"之"字路径。通过把X/Z轴运动分解为加速段、匀速段、减速段，用PLC的PTO输出配合中断定位，最终实现的动作流畅得像流水线上的机械臂。不过现场还是留了个小彩蛋——当所有仓位满载时，堆垛机会在触摸屏上画个像素风的仓库全景图，算是给操作员的小惊喜吧。

（注：文中代码均为项目简化版，实际应用需根据硬件配置调整参数）
