S34-WinCC重复调用窗口中个的性化显示
·

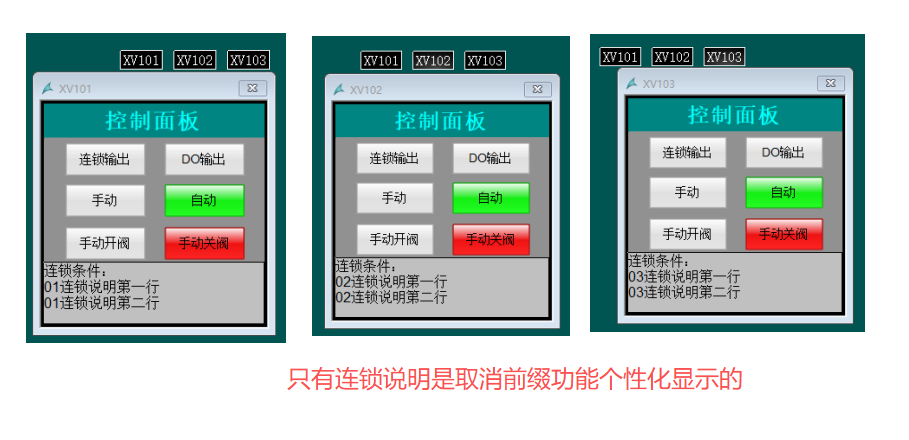

如题，先看效果。可能看上去没那么惊艳。但是业主的要求总是很个性化的。那分享一下吧，跟小编一起来看看怎么个事儿！
如果说程序编写方法是千人千面，那上位画面又何尝不是呢？最近遇到一个客户，要求在操作面板上写出连锁说明用来提示操作人员。而我们的窗口又都是用一个模板重复调用的，程序变量里基本很少用字符串，只能在上位模板里文本里做文章。闲话少叙，直接开始。
第一步，老规矩肯定是先准备变量。一个个性化说明要用的字符集变量，和一个存放变量前缀名称用的字符集变量。

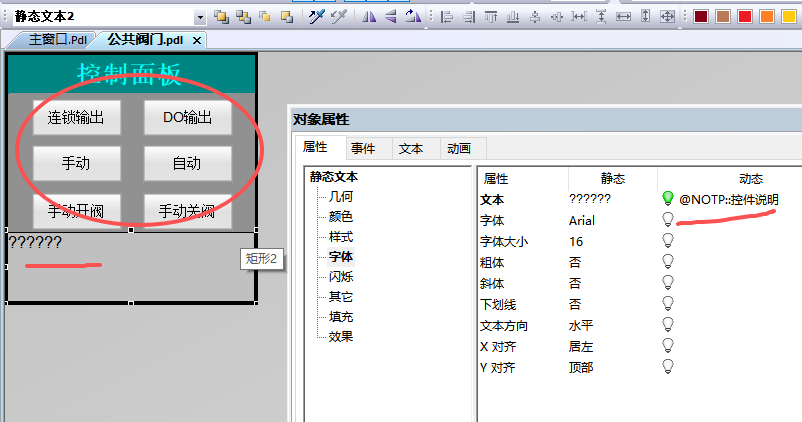

第二步，编辑我们的公共模板。常规按钮只链接后缀即可，我们前面文章有讲，这里不多说。横线部分关联我们刚才建立的说明变量，加上NOTP指令取消前缀功能，这样就相当于直接显示后面内容。
第三步，做一个简易画面。拖出来一个画面窗口，和三个静态文本。

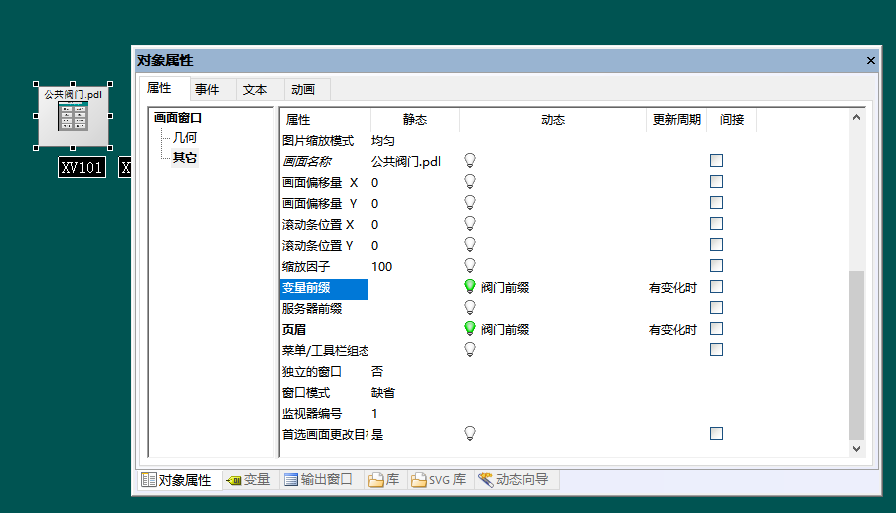

第四步，更改画面窗口的对象名称为“公共阀门”，其它属性中关联前缀的字符变量。为后续更改做准备。

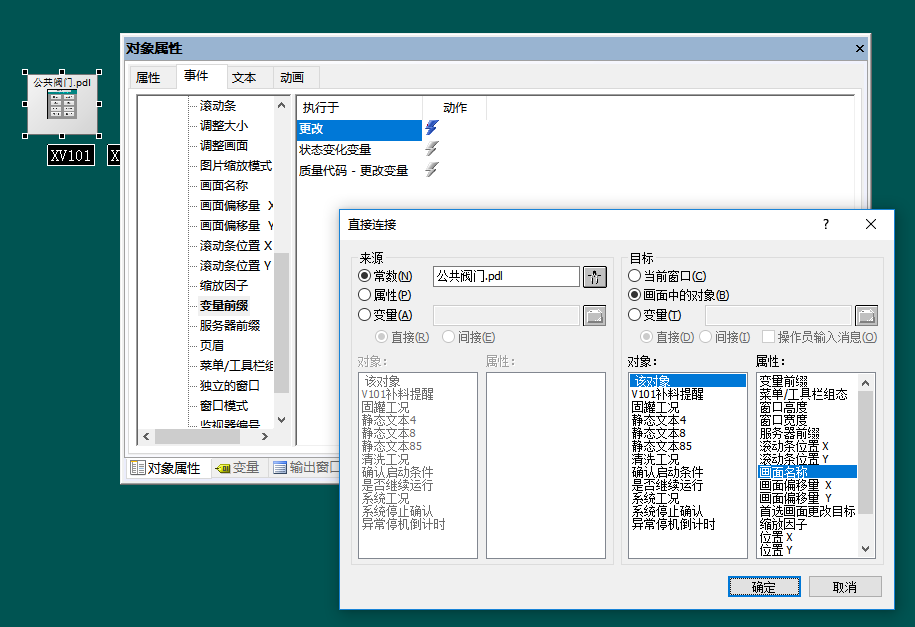

第五步，画面窗口事件里，当变量前缀更改的时候，要对画面名称重新关联一下，这步也是非常容易遗忘的一个步骤了。

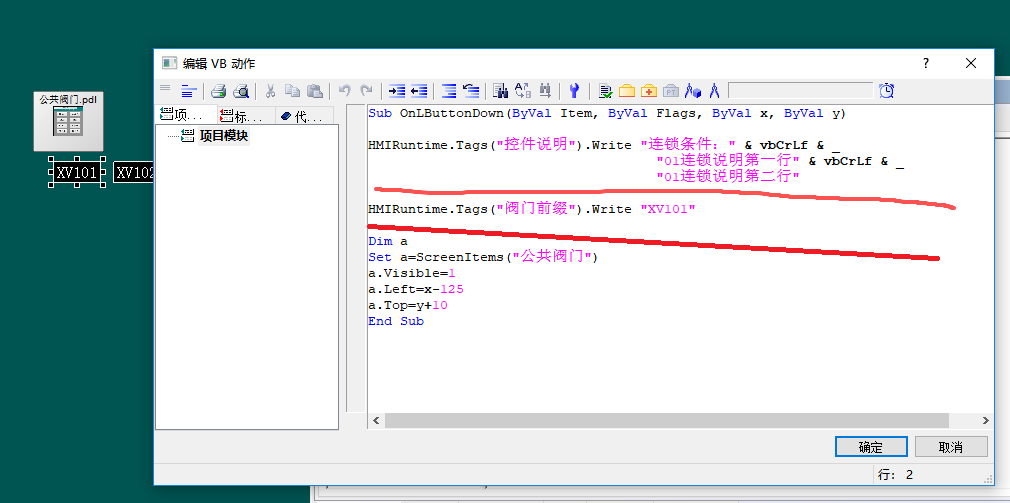

第六步，对每个静态文本的鼠标点击编写VB脚本。主要干三件事情，对我们的个性化说明进行编辑；赋值前缀，和弹出窗口的属性更改，本例是做了跟随鼠标位置弹出。然后编译退出。
到此功能实现。如果各位看官已经看到这里了，和其他老粉一样可能已经发现，它还可以用更简便的方法实现。只是这个项目设备不算多没有费太多精力。如我们开头所说的，画面做法千变万化，任何一个小知识都值得学习！
点赞加分享，找我不迷路。各位看官，下次再会！
