基于MATLAB和机器学习（向量机）的裂缝检测（识别）系统程序，带GUI界面，对裂缝主要参数（长度，宽度，面积）进行计算，已经训练好分类器，包含裂缝图像训练集和测试集，可以完美运行（带注释），结果可保存在Excel中 这段程序主要是使用MATLAB进行图像分类和裂缝检测的应用。下面我将对程序进行详细的分析和解释。 首先，程序使用了`imageSet`函数来读取指定目录下的图像文件，并将其分为训练集和测试集。训练集和测试集分别存储在`trainingSet`和`testSet`变量中。 接下来，程序调用`extractFeature`函数来提取图像的特征向量。特征向量的提取使用了HOG（Histogram of Oriented Gradients）特征提取方法。对于每个图像，程序将其转换为灰度图像，并使用`extractHOGFeatures`函数提取HOG特征。然后，将HOG特征存储在`trainingFeatures`和`testFeatures`变量中。 接下来，程序使用提取到的特征向量和对应的标签进行训练。使用`fitcecoc`函数训练一个SVM分类器，使用1对1的方案进行多类别分类。训练得到的分类器存储在`classifier`变量中，并使用`save`函数保存到`classifier.mat`文件中。 然后，程序使用测试图像的特征向量预测样本标签。使用`predict`函数根据训练得到的分类器对测试集进行预测，得到预测的标签存储在`predictedLabels`变量中。 接下来，程序评估分类器的性能。使用混淆矩阵（confusion matrix）来衡量分类器的准确性。使用`confusionmat`函数计算混淆矩阵，并将结果存储在`confMat`变量中。然后，程序计算分类器的准确率（accuracy），并将结果存储在`accuracy`变量中。 最后，程序定义了一个名为`untitled`的GUI界面，其中包含了一些按钮和文本框。这部分代码是使用MATLAB的GUIDE工具生成的，用于用户交互和显示结果。 综上所述，这段程序主要是使用MATLAB进行图像分类和裂缝检测的应用。它使用HOG特征提取方法提取图像的特征向量，并使用SVM分类器对图像进行分类。程序还提供了一个GUI界面，用于用户交互和显示分类结果。这个程序可以应用在裂缝检测、图像分类等领域，主要解决的问题是自动识别和分类图像中的裂缝。涉及的知识点包括图像处理、特征提取、机器学习等。

一、系统概述

裂缝检测GUI系统是一套基于MATLAB开发的专业化图像处理与分析工具，聚焦于桥梁等基础设施表面裂缝的自动化检测、分类与健康评估。该系统整合了图像处理、机器学习与图形用户界面技术，实现了从图像采集、预处理、裂缝分割、特征提取，到SVM分类器预测、裂缝参数计算及健康状况评估的全流程自动化处理，为工程检测人员提供直观、高效的裂缝分析解决方案，有效降低人工检测的主观性与劳动强度。

二、核心模块功能解析

（一）图像预处理与裂缝分割模块

该模块是裂缝检测的基础，通过一系列图像处理算法，从原始图像中精准提取裂缝区域，为后续分析奠定基础。

1. 图像灰度化与对比度增强：将输入的彩色图像转换为灰度图像，消除色彩干扰；随后采用imadjust函数，通过调整灰度范围（[0.25,0.6]至[0,1]）增强裂缝与背景的灰度差异，使微弱裂缝更易被识别。
2. 形态学低帽变换：利用半径为7的圆盘结构元素（strel('disk',7)）执行形态学低帽变换（imbothat），突出原始图像中的灰度谷值区域，进一步强化裂缝特征，抑制背景噪声。
3. 高斯滤波去噪：构建3×3的高斯滤波算子（fspecial('gaussian',3,3)），通过imfilter函数对图像进行滤波处理，在保留裂缝边缘信息的同时，有效平滑图像噪声，避免噪声对后续分割造成干扰。
4. 双阈值分割与区域重构：采用双固定阈值（90/255和80/255）对预处理后的图像进行二值化处理，得到两个不同阈值的二值图像；通过imreconstruct函数以低阈值二值图像为标记、高阈值二值图像为模板进行区域重构，实现裂缝的初步分割；最后去除图像边框像素（将边缘行/列设为0），排除图像边缘干扰。
5. 小区域过滤与形态学优化：使用bwareaopen函数去除面积小于50像素的连通区域，过滤微小噪声点；通过bwlabel和regionprops函数分析连通域特征，保留面积占比大于最大连通域10%的区域，进一步提纯裂缝区域；最后采用半径为5的圆盘结构元素执行闭操作（imclose），连接裂缝中的微小断裂，形成完整的裂缝轮廓。

（二）裂缝连接与特征提取模块

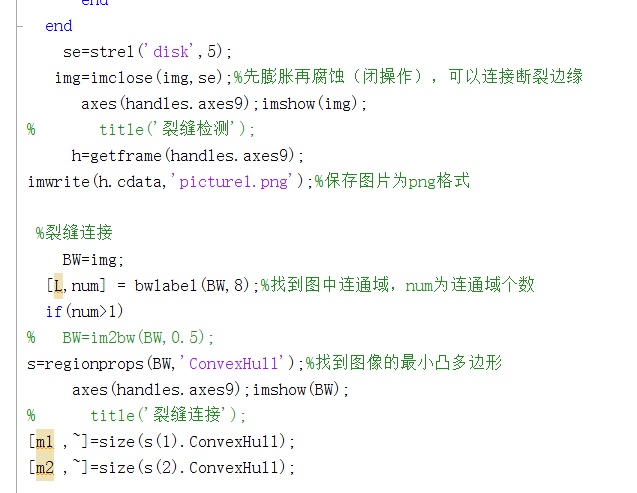

1. 裂缝连通域分析与连接：通过bwlabel函数计算裂缝二值图像中的连通域数量，若存在多个连通域（断裂裂缝），则利用regionprops函数获取各连通域的最小凸多边形（ConvexHull）；遍历不同连通域凸多边形的顶点，计算欧氏距离，当距离小于20像素时，在对应顶点间绘制连线，实现断裂裂缝的自动化连接，确保裂缝形态的完整性。
2. HOG特征提取：将处理后的裂缝图像统一缩放至256×256像素，保证特征提取的一致性；采用4×4的单元格大小（CellSize），通过extractHOGFeatures函数提取图像的方向梯度直方图（HOG）特征。HOG特征能够有效描述裂缝的边缘方向分布信息，为后续的裂缝分类提供关键的特征支撑。

（三）SVM分类器训练与预测模块

该模块基于机器学习中的支持向量机（SVM）算法，实现裂缝类型的自动分类，核心包含分类器训练与单图预测两大功能。

1. 分类器训练（classifierOfSVM.m与extractFeature.m）
   - 数据集加载：从指定目录（pictures为训练集目录，testPictures为测试集目录）加载图像数据集，通过imageSet函数构建训练集与测试集的图像集合对象，支持递归读取子目录图像。
   - 批量特征提取：调用extractFeature函数，对训练集与测试集图像进行批量HOG特征提取，自动计算特征向量维度，构建统一维度的训练特征矩阵（trainingFeatures）、训练标签矩阵（trainingLabels）、测试特征矩阵（testFeatures）与测试标签矩阵（testLabels），其中标签由图像目录描述信息自动生成。
   - SVM分类器构建与评估：使用fitcecoc函数构建基于“一对一”策略的多分类SVM分类器（classifier），并将分类器保存为classifier.mat文件，便于后续调用；通过predict函数对测试集进行预测，生成混淆矩阵（confusionmat），计算各类别准确率的平均值，评估分类器性能。
2. 单图预测（Predict.m）：加载已训练的SVM分类器（classifier.mat），接收输入图像路径，对图像进行尺寸归一化（256×256）与HOG特征提取，调用predict函数输出裂缝类别预测结果，为GUI系统的实时分类提供核心算法支持。

（四）裂缝参数计算与健康评估模块

根据SVM分类器预测的裂缝类型（规则裂缝：横向/纵向；不规则裂缝：其他类型），采用差异化的参数计算策略，并结合行业标准评估桥梁健康状况。

1. 规则裂缝参数计算
   - 裂缝长度计算：对裂缝图像进行骨架化处理（bwmorph函数的'skel'模式），去除骨架中的毛刺（'spur'模式）；统计骨架像素总数，结合像素与实际尺寸的换算比例（1像素对应0.19mm），计算裂缝的实际长度。
   - 裂缝最大宽度计算：以分割后的裂缝二值图像为输入，使用半径为1的圆盘结构元素循环执行腐蚀操作（imerode）；记录图像完全被腐蚀（像素值全为0）前的腐蚀次数，根据腐蚀次数与实际尺寸的换算比例（1次腐蚀对应0.05mm），计算裂缝的最大宽度。
   - 健康状况评估：以最大宽度为核心指标，设定三级评估标准：宽度小于0.21mm为“安全”；0.21mm至0.3mm之间为“建议维护”；大于0.3mm为“危险——立即维护”，直接反映桥梁结构的安全风险等级。
2. 不规则裂缝参数计算与评估：由于不规则裂缝形态无固定方向，无法准确计算长度与宽度，故以裂缝面积占比作为核心评估指标。通过统计裂缝区域像素数与图像总像素数的比值，得到裂缝面积占比；设定评估标准：占比小于5%为“安全”，大于等于5%为“建议维护”，为不规则裂缝区域的健康评估提供量化依据。

（五）图形用户界面（GUI）交互模块

该模块通过MATLAB GUIDE工具开发，提供直观的可视化操作界面，实现用户与系统的交互，核心功能由untitled.m文件实现。

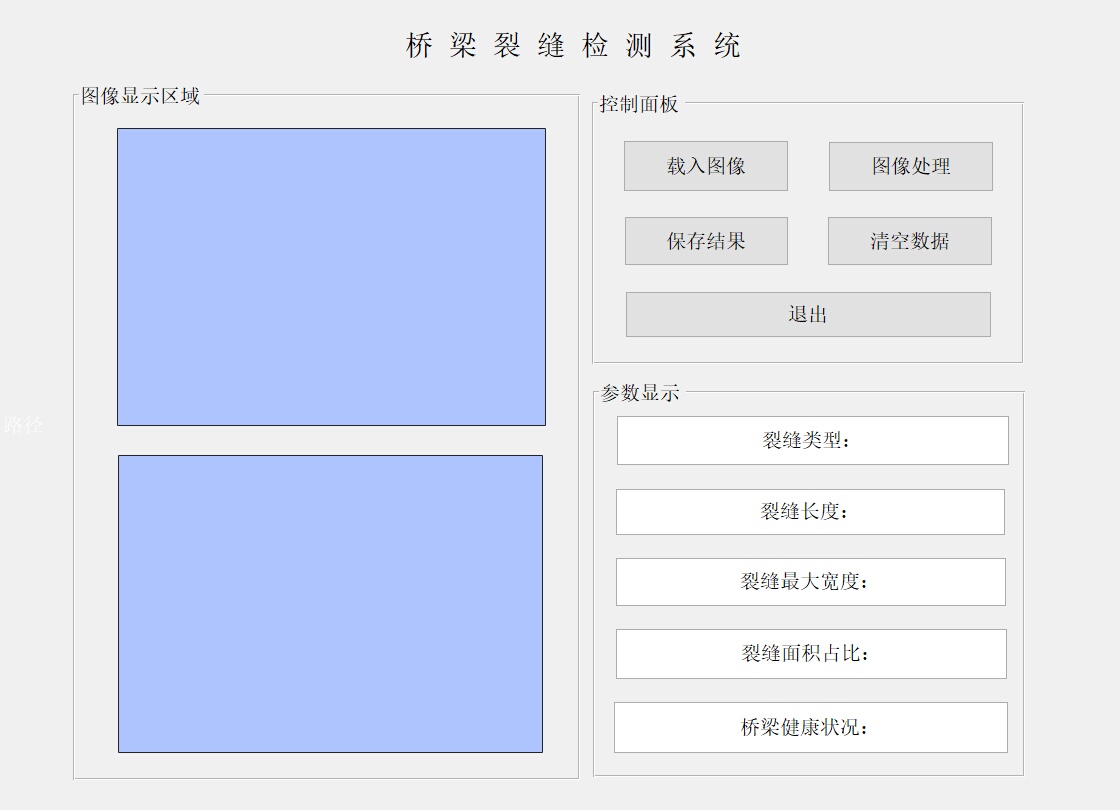

1. 界面初始化（untitled_OpeningFcn）：在GUI启动时，初始化界面组件状态，设置图像显示坐标轴（axes3、axes9）的刻度隐藏（xtick、ytick设为空）与背景色（[0.678 0.770 1.0]），添加坐标轴边框（box on），确保界面美观、专业。
2. 图像加载功能（pushbutton1_Callback）：通过uigetfile函数弹出文件选择对话框，支持JPG、TIF、PNG等常见图像格式的选择；加载选中的图像后，在指定坐标轴（axes3）显示原始图像，并记录图像路径与数据至界面句柄（handles），为后续处理提供数据支持；若未选择有效文件，弹出“无法找到图像文件”的提示框。

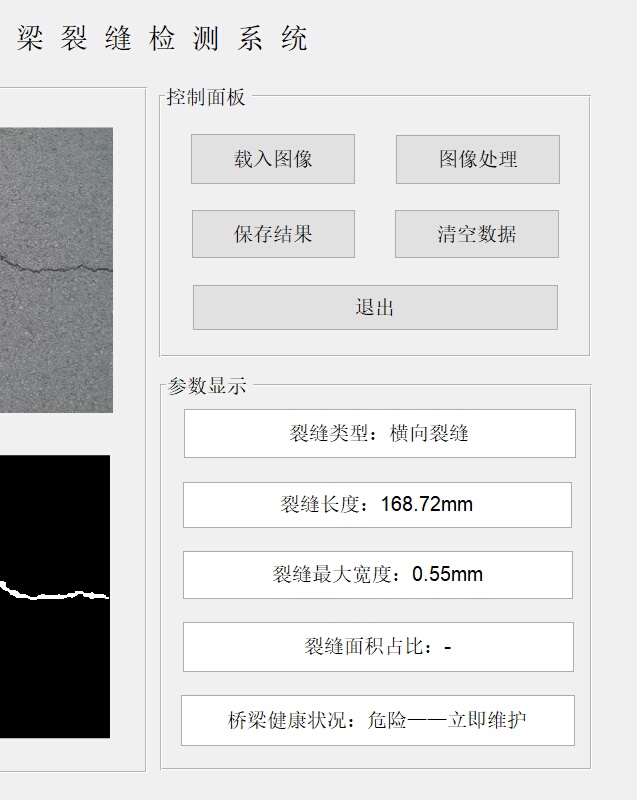

3. 裂缝检测与分析功能（pushbutton3_Callback）：作为GUI的核心功能按钮，点击后触发全流程处理：调用图像预处理与裂缝分割模块生成裂缝二值图像，在指定坐标轴（axes9）显示处理结果；调用SVM分类器预测裂缝类型，将结果显示在文本编辑框（edit1）；根据分类结果自动调用对应的参数计算函数，将裂缝长度、最大宽度、面积占比分别显示在edit2、edit3、edit4；最后根据参数评估健康状况，将结果显示在edit5，实现“一键检测”。
4. 结果保存功能（pushbutton4_Callback）：通过get函数读取界面中图像路径、裂缝类型、参数及健康评估结果等信息，使用xlswrite函数将数据写入“结果.xls”文件的指定单元格（Sheet1的A2-F2），便于检测数据的归档与后续分析；若保存成功，弹出“保存结果成功”提示框，失败则提示“保存结果失败，请检查程序”。
5. 界面重置功能（pushbutton10_Callback）：清空所有文本编辑框（edit1-edit5）的内容，删除图像显示坐标轴（axes3、axes9）中的所有子对象（图像），将界面恢复至初始状态，方便用户进行下一次检测操作。
6. 系统退出功能（pushbutton9_Callback）：弹出退出确认对话框（questdlg），提供“是”“否”选项；用户选择“是”则关闭GUI窗口，选择“否”则返回当前界面，避免误操作导致数据丢失。

三、系统工作流程

1. 数据准备：在系统部署阶段，将标注好类别的裂缝图像分别放入pictures（训练集）与testPictures（测试集）目录，运行classifierOfSVM.m训练SVM分类器，生成classifier.mat文件并保存。
2. GUI启动与图像加载：运行untitled.m启动GUI系统，点击“加载图像”按钮（pushbutton1），选择待检测的裂缝图像，系统在界面中显示原始图像。
3. 全流程检测与分析：点击“检测分析”按钮（pushbutton3），系统自动执行图像预处理、裂缝分割、裂缝连接、HOG特征提取、SVM分类预测；根据分类结果计算对应裂缝参数（长度、宽度或面积占比），并评估健康状况，所有结果实时显示在界面上。
4. 结果保存与界面重置：检测完成后，点击“保存结果”按钮（pushbutton4）将检测数据保存至Excel文件；如需检测新图像，点击“重置”按钮（pushbutton10）清空界面，重复步骤2-3；检测结束后，点击“退出”按钮（pushbutton9），确认后关闭系统。

四、系统特点与应用场景

1. 系统特点
   - 自动化程度高：实现从图像加载到健康评估的全流程自动化，无需人工干预，降低操作门槛。
   - 检测精度高：融合形态学处理、HOG特征与SVM分类技术，确保裂缝分割准确、分类可靠、参数计算精准。
   - 交互友好：提供直观的GUI界面，结果可视化展示，支持数据保存与界面重置，操作便捷。
   - 扩展性强：可通过增加训练样本扩展裂缝类别，调整参数阈值适配不同场景的检测需求。
2. 应用场景：主要应用于桥梁、隧道、堤坝等混凝土基础设施的表面裂缝检测，适用于工程质量检测机构、基础设施运维单位的日常巡检与定期评估工作，也可作为高校相关专业的教学与科研辅助工具。
