一、我的感受

        作为一个运维实习生，经过这段时间对云原生技术栈的系统学习，我终于对整个运维平台体系有了清晰的认知。本文将从一个实习生的视角，为你完整解析一套生产可用的Kubernetes运维平台架构设计。

先上架构全景图：

二、为什么需要这样的架构？

在开始详细解析之前，我们先要理解这套架构设计的核心思想："稳敏结合"

服务类型	部署位置	核心理由
无状态服务（业务应用）	K8s集群内	弹性伸缩、快速迭代、故障自愈
有状态服务（MySQL/Redis/Kafka）	独立物理机/虚拟机	数据安全、性能可控、运维成熟
中间件（Nacos/Prometheus/ES）	视情况而定	根据组件成熟度和团队能力选择

这个设计的本质是：把"鸡蛋"分开放在不同的篮子里，既享受容器化的红利，又规避核心数据存储的风险。

三、整体流量链路解析

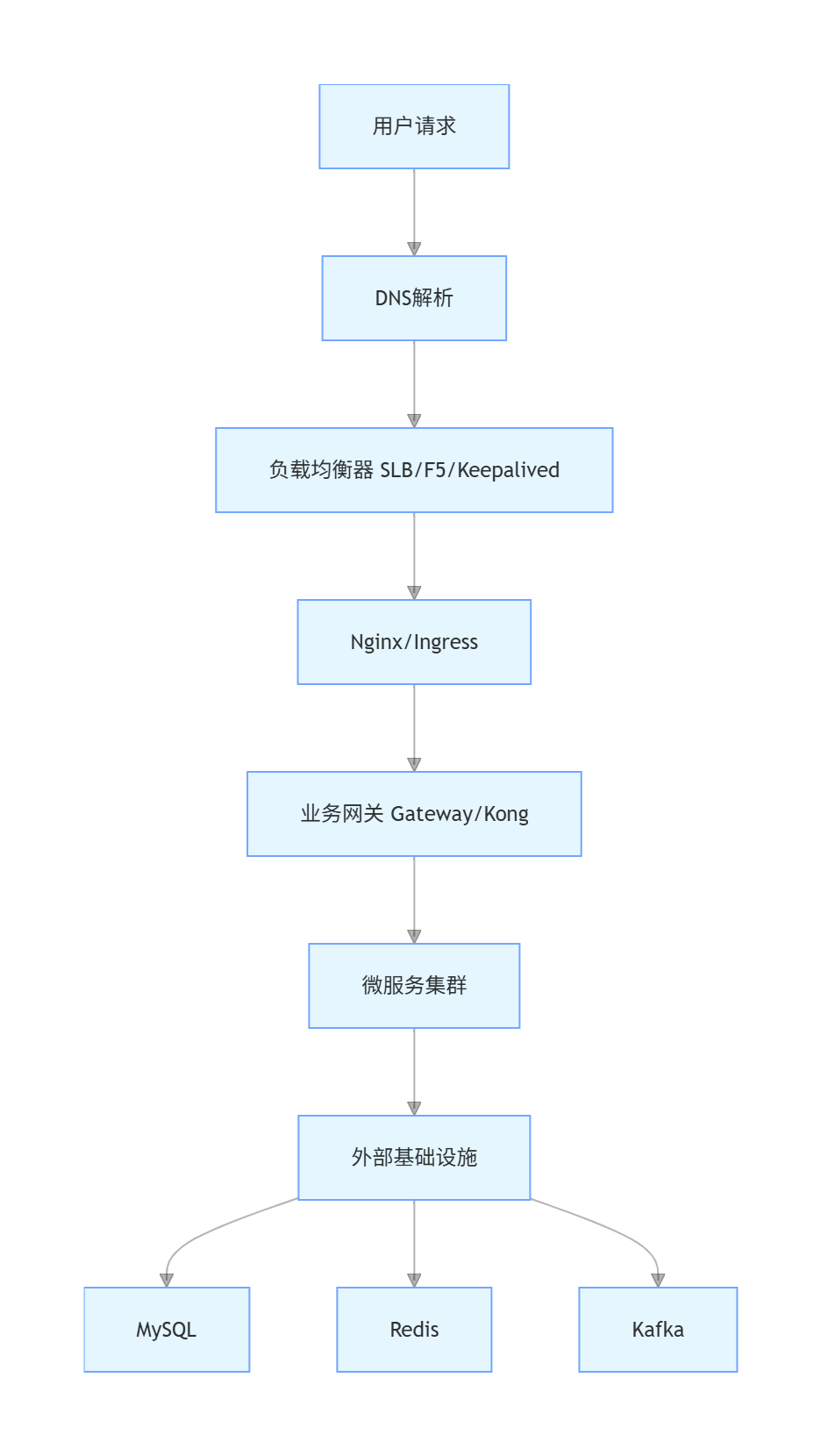

让我们沿着一次用户请求的路径，看看每个环节的作用：

text

【用户请求】
    ↓
【DNS解析】 → 域名解析到负载均衡器
    ↓
【负载均衡器】(SLB/F5/Keepalived) → 四层转发，负责高可用
    ↓
【Nginx/Ingress】 → 七层路由，SSL卸载，域名分发
    ↓
【业务网关】(Gateway/Kong) → 路由、鉴权、限流、监控
    ↓
【微服务集群】 → 执行业务逻辑
    ↓
【外部基础设施】 → MySQL/Redis/Kafka等

3.1 流量接入层（南北流量）

Nginx/Igress的角色定位：

很多人会混淆Nginx和网关的区别，其实它们的职责很清晰：

• Nginx/Ingress：负责全局流量调度，关注的是"请求从哪来，到哪个服务去"

  • 域名解析与证书管理

  • 基础的负载均衡

  • 全局级别的访问控制

• 业务网关：负责内部服务治理，关注的是"请求在微服务间怎么走"

  • 服务路由与版本控制

  • 用户鉴权与权限校验

  • 精细化限流与熔断

  • 业务监控数据收集

部署位置的选择：

在实际生产中，Nginx/Ingress有两种常见的部署方式：

1. 独立机器部署：适合传统运维体系，Nginx配置由运维直接管理

2. K8s Ingress Controller：适合云原生架构，作为Pod运行，通过Ingress资源动态配置

这两种方式没有绝对的好坏，取决于团队的运维习惯和技术栈。

四、K8s集群内部生态

K8s集群内部是我们整个平台的核心，运行着业务服务以及一系列支撑组件。

4.1 业务服务层

业务服务是无状态的典型代表，也是K8s最能发挥价值的地方：

为什么业务服务适合K8s？

特性	传统部署	K8s部署
扩缩容	手动配置、重启服务	一行命令、秒级完成
发布升级	灰度脚本、手工确认	滚动更新、自动暂停
故障恢复	监控报警、人工介入	自动重启、自动调度
资源利用	固定分配、易浪费	装箱调度、利用率高

业务服务通过Deployment部署，配合HPA实现自动扩缩容：

yaml

# 业务服务的核心思想
apiVersion: apps/v1
kind: Deployment
metadata:
  name: order-service
spec:
  replicas: 3  # 可以随时调整
  strategy:
    type: RollingUpdate  # 滚动升级，业务不中断

4.2 配置中心：Nacos的双重角色

Nacos在我们架构中扮演两个重要角色：

角色一：配置中心

• 统一管理所有环境的配置（开发/测试/生产）

• 配置变更实时生效，无需重启服务

• 配置版本管理，支持回滚

角色二：服务发现

• 服务启动时自动注册到Nacos

• 消费者从Nacos获取服务提供者列表

• 支持健康检查，自动剔除故障节点

值得思考的问题：Nacos vs K8s Service？

这不是二选一的问题，而是互补关系：

• K8s Service：解决的是内部流量负载均衡，通过DNS实现

• Nacos：解决的是服务注册与发现，通过API实现

在实际架构中，通常是这样的配合：

1. 业务服务启动时，向Nacos注册自己的Pod IP

2. 网关从Nacos获取服务列表

3. 网关将请求转发到K8s Service

4. K8s Service再将请求负载均衡到具体的Pod

这种设计兼顾了跨平台兼容（Nacos发现）和内部负载均衡（K8s Service）。

五、有状态服务的部署哲学

这是整个架构中最值得深思的部分：为什么要把数据库和中间件放在K8s外面？

5.1 技术可行性与生产可行性的区别

从技术角度看，StatefulSet + Headless Service 确实可以部署MySQL主从：

• 固定的Pod名称：mysql-0、mysql-1、mysql-2

• 稳定的DNS域名：mysql-0.mysql.default.svc.cluster.local

• 持久的存储卷：Pod重建后数据还在

但从生产角度看，我们需要考虑更多：

问题一：故障自愈的双刃剑

K8s的设计哲学是"保持期望状态"。当Pod异常退出，K8s会立即重启一个新的。

对于无状态服务，这是完美的。但对于MySQL主库：

• 如果主库因负载过高被kill，K8s重启后能保证数据完整吗？

• 如果发生网络分区，K8s认为Pod挂了，但实际还在运行，会不会拉起两个主库造成"脑裂"？

问题二：运维操作的精细化需求

数据库运维有很多精细操作：

• 版本升级需要备份-升级-验证的完整流程

• 主从切换需要确保数据一致性

• 备份恢复需要专业的工具和流程

K8s原生的滚动升级策略对这些场景来说太过"粗暴"。

问题三：性能的可预测性

数据库对性能要求极高：

• I/O延迟的微小波动都可能影响业务

• 需要针对性的内核参数调优

• 资源隔离要求严格

K8s的多租户环境很难保证这种级别的性能确定性。

5.2 三类有状态服务的处理策略

根据组件的不同特性，我们可以将其分为三类：

类别	代表组件	部署建议	原因
云原生友好型	Elasticsearch、Redis Cluster、ZooKeeper	K8s内（配合Operator）	组件本身有完善的集群自愈能力，社区有成熟的Operator
谨慎使用型	MySQL、PostgreSQL、MongoDB	外部独立部署	数据一致性要求极高，运维复杂度高
性能敏感型	Kafka、HDFS	物理机裸部署	I/O性能要求苛刻，虚拟化层开销不可接受

5.3 外部基础设施的高可用设计

既然数据库放在外面，如何保证高可用？

MySQL高可用架构：

• 主从复制：一主多从，读写分离

• 半同步复制：保证至少一个从库收到binlog

• MHA/Orchestrator：自动主从切换

• 备份策略：全量备份+binlog，可恢复到任意时间点

Redis高可用架构：

• 哨兵模式：自动故障转移

• 集群模式：数据分片+高可用

• 持久化：RDB+AOF，防止数据丢失

Kafka高可用架构：

• 多副本：每个分区多个副本，分布在不同的broker

• ISR机制：只有同步的副本才能成为leader

• ACKS配置：根据业务需求调整数据可靠性级别

六、监控与可观测性体系

一个完整的运维平台，必须具备完善的可观测性能力。

6.1 监控的三驾马车

指标监控（Metrics） - Prometheus + Grafana

Prometheus采用拉模式采集指标，通过ServiceMonitor自动发现目标：

yaml

# 监控的核心思想：指标是结构化的数据
- 容器指标：CPU、内存、网络、磁盘
- 业务指标：QPS、延迟、错误率
- 中间件指标：连接数、慢查询、命中率

日志收集（Logs） - EFK/ELK

日志处理的核心是收集-传输-存储-查询的流水线：

• Filebeat：轻量级收集器，DaemonSet部署在每台节点

• Kafka：消息队列，削峰填谷

• Logstash：日志清洗与结构化

• Elasticsearch：分布式存储与检索

• Kibana：可视化查询

链路追踪（Traces） - Jaeger/SkyWalking

分布式追踪解决的是"请求在微服务间怎么走的"问题：

• 每个请求生成唯一的TraceID

• 跨服务传递上下文

• 可视化展示调用链和耗时

6.2 可视化运维工具

K8s Dashboard/Headlamp

这些工具的作用是降低K8s的操作门槛：

• 直观查看资源状态

• 快速查看Pod日志

• Web终端进入容器

但它们只是辅助工具，复杂问题还是要回到命令行。

七、镜像与交付体系

7.1 Harbor：企业级镜像仓库

Harbor不仅仅是存储镜像的地方，更是安全门禁：

核心功能：

• 漏洞扫描：自动扫描镜像中的安全漏洞

• 策略控制：禁止部署高危漏洞的镜像

• 复制管理：跨数据中心同步镜像

• RBAC权限：精细化的访问控制

与K8s的集成：

yaml

# Pod通过imagePullSecrets拉取私有镜像
spec:
  imagePullSecrets:
  - name: harbor-secret
  containers:
  - image: harbor.example.com/project/app:v1.0

7.2 Helm：K8s的包管理

Helm解决了"如何打包和分发K8s应用"的问题：

Chart的结构：

text

mychart/
├── Chart.yaml          # 元数据
├── values.yaml         # 默认配置
├── templates/          # 模板文件
│   ├── deployment.yaml
│   ├── service.yaml
│   └── _helpers.tpl

Helm的价值：

• 模板化：一套Chart部署所有环境

• 版本管理：记录每次部署的版本

• 一键回滚：发现问题快速恢复

• 依赖管理：支持子Chart和依赖

八、架构设计的权衡与思考

通过整个学习过程，我深刻体会到：架构的本质是权衡。

8.1 几个核心的权衡点

权衡一：标准化 vs 灵活性

• K8s提供了标准化的部署方式

• 但数据库等有状态服务需要灵活性

• 解决方案：核心业务标准化，特殊场景特殊对待

权衡二：集中化 vs 分散化

• 把所有服务都放在K8s里，管理简单

• 但故障域太大，一旦K8s集群出问题，所有服务都受影响

• 解决方案：分层设计，故障隔离

权衡三：自动化 vs 可控性

• K8s的自动化是一把双刃剑

• 对数据库这类核心组件，有时候"不自动"反而更安全

• 解决方案：自动化要适度，关键操作保留人工介入

8.2 不同阶段的演进路径

这套架构不是一蹴而就的，可以根据团队情况逐步演进：

阶段一：初步容器化

• 业务服务迁移到K8s

• 数据库、中间件保持原有方式

• 主要收益：发布效率提升

阶段二：完善生态

• 接入Prometheus监控

• 部署EFK日志系统

• 引入Harbor私有仓库

• 主要收益：可观测性提升

阶段三：GitOps落地

• 使用Helm管理应用

• 引入ArgoCD实现GitOps

• 配置Nacos统一配置

• 主要收益：交付流程标准化

阶段四：有状态服务探索

• 尝试用Operator运行Redis/ES

• 评估性能和稳定性

• 逐步扩大范围

• 主要收益：资源利用率进一步提升

九、常见误解澄清

通过这段时间的学习，我发现自己曾经有很多误解，这里一并澄清：

误解一：K8s能跑一切

• 真相：技术可行不代表生产可行

• 核心矛盾：无状态的设计哲学 vs 有状态的数据诉求

误解二：微服务必须配服务网格

• 真相：Service Mesh是锦上添花，不是必需品

• 核心：先解决有无问题，再考虑好坏问题

误解三：监控越多越好

• 真相：指标爆炸比没有监控更可怕

• 核心：关注黄金指标（延迟、流量、错误、饱和度）

误解四：自动化等于无人值守

• 真相：自动化需要配套的容错和兜底机制

• 核心：系统要设计成"可自动恢复"，而不是"永不故障"

十、写在最后

从一个运维实习生的视角，我花了相当一段时间才理清这套架构的来龙去脉。回过头看，最深刻的体会是：

技术方案没有绝对的对错，只有适合不适合。 把数据库放在外面，不是因为K8s做不到，而是因为数据太重要，我们不敢用不确定的方式去承载。

这套架构的核心思想是：在享受云原生红利的同时，守住数据安全的底线。 业务服务可以弹性伸缩、快速迭代，但数据库必须稳如磐石；监控告警可以全面覆盖，但核心运维操作必须可控。

如果你也是运维新人，希望这篇文章能帮你少走一些弯路。记住：

• 遇到问题不要慌，用好kubectl describe和kubectl logs

• 多问为什么，理解每个设计背后的权衡

• 动手实践，从搭建一个小集群开始

云原生的世界很大，我们才刚刚入门。一起加油。
