关键词：ESP32‑S3 / E‑Ink / 低功耗 / Deep Sleep / MQTT / Home Assistant / ESPHome / 智慧农业 / 看板 / 离线缓存

---

一、项目概述

1.1 为什么农业场景需要“超低功耗看板”

在温室大棚、育苗基地、仓储冷库、田间泵站这些地方，信息显示往往是被忽略但非常刚需的一环：

• 现场需要随时看到：温湿度、土壤墒情、CO₂、阈值告警、灌溉状态
• WiFi/电源不一定稳定，布线成本高
• LCD 常亮耗电大，太阳下可读性一般

因此我们做一个“农业看板”时，理想目标是：

• 白天阳光下也清晰（E‑Ink 的优势）
• 几周到几个月免维护（电池/太阳能供电）
• 只在需要时刷新（比如每 10~30 分钟刷新一次，或告警立即刷新）

本文给出一套端到端可落地方案：

• 采集侧：MQTT 推送环境数据（可以来自 STM32/ESP32/网关/云端）
• 显示侧：ESP32‑S3 + E‑Ink，深睡低功耗，定时唤醒拉取/订阅数据，渲染后再次休眠
• 可靠性：离线缓存、断网策略、去抖与刷新限流，避免“刷屏伤屏/耗电暴涨”

---

二、技术选型与关键指标

模块	选型建议	选择理由
MCU	ESP32‑S3	WiFi + 足够 RAM/PSRAM 选项，渲染图形更从容
显示	E‑Ink（2.9/4.2/7.5/13.3 寸均可）	断电不丢图，太阳下可读，刷新频率低
通信	MQTT	IoT 标准打法：Topic 规划、QoS、鉴权
软件栈	Arduino/ESP‑IDF /（可选）ESPHome	交付快；ESPHome 适合快速接 HA
供电	18650/锂聚合物 + 低压差/高效 DCDC	重点在“休眠电流”和“唤醒峰值电流”

目标功耗参考：

• 深睡：10~30µA 级（设计好才可能做到）
• 唤醒联网：80~200mA 峰值（WiFi 发射瞬间更高）
• E‑Ink 刷新：瞬时几十~上百 mA（与尺寸/驱动板有关）

注意：你在参数表里看到的“14µA 深睡”，是整板设计+外围电路控制得当的结果，不是随便一块开发板就能达到。

---

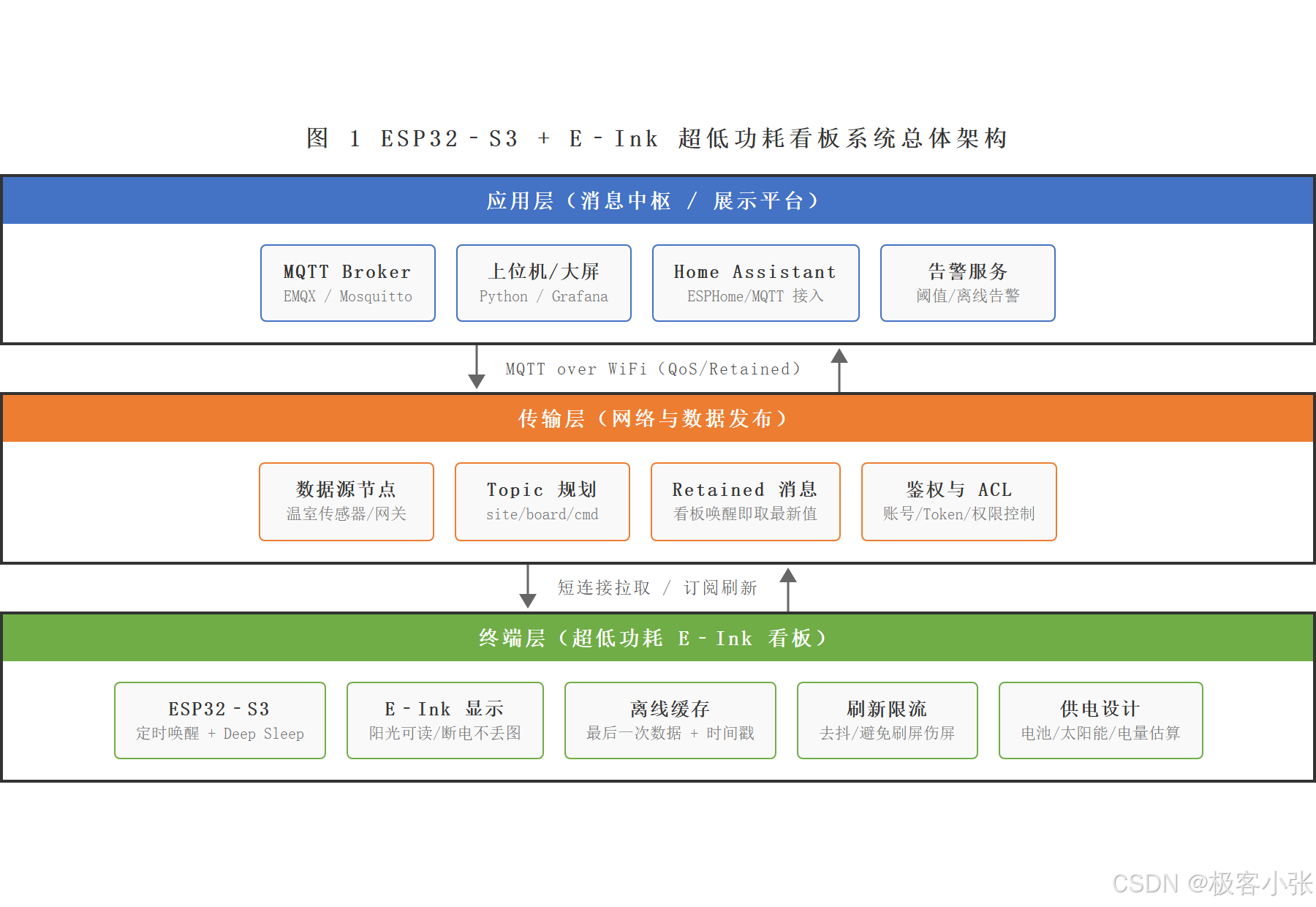

三、系统架构

3.1 架构说明

• 数据源：温室/农田传感器节点（STM32/ESP32）或网关
• Broker：EMQX/自建 Mosquitto/云平台
• 看板：ESP32‑S3 定时唤醒 → 拉取数据 → 渲染 E‑Ink → 进入深睡


3.2 Topic 设计（建议）

• 数据上报：agri/site/{siteId}/telemetry
• 看板状态：agri/site/{siteId}/board/{boardId}/state
• 下发刷新命令（可选）：agri/site/{siteId}/board/{boardId}/cmd

示例 payload：

{
  "ts": 1700000000,
  "t": 26.4,
  "rh": 58.2,
  "soil": 41.5,
  "co2": 680,
  "pump": 0,
  "alarm": 0
}

---

四、硬件设计：低功耗不是“换电池”，是“关掉不该耗电的东西”

4.1 你必须盯住的 4 个点

1. 开发板不等于低功耗板：很多板子自带 USB‑UART、稳压、LED，深睡也会吃掉 mA 级电流
2. E‑Ink 驱动板的休眠控制：有些墨水屏驱动板待机电流不低，需要单独断电/休眠
3. 电源转换效率：大部分时间系统在深睡，DCDC/LDO 的静态电流（Iq）很关键
4. 电池电量估算要用“平均电流”：一次刷新很耗电，但次数少；关键是刷新频率与联网时间

4.2 供电与续航粗算

假设：

• 每 15 分钟刷新一次（96 次/天）
• 每次唤醒联网 + 拉取数据 3 秒，平均 120mA
• 每次 E‑Ink 刷新 2 秒，平均 40mA
• 深睡电流 20µA

日耗电量近似：

• 联网耗电：120mA × 3s × 96 ≈ 9.6Ah·s ≈ 2.67mAh/天
• 刷新耗电：40mA × 2s × 96 ≈ 2.13mAh/天
• 深睡耗电：0.02mA × 86400s ≈ 1.73mAh/天

合计 ≈ 6.5mAh/天。

那么 3000mAh 电池理论续航 ≈ 3000/6.5 ≈ 461 天。

现实会更短（自放电、温度、峰值电流效率、WiFi 重连拉长、屏幕驱动差异），但“数月级”完全可达。

---

五、软件实现：刷新策略比 UI 更重要

5.1 刷新策略（避免刷屏、避免耗电暴涨）

• 定时刷新：例如 10/15/30 分钟
• 告警即时刷新：例如温度超阈值/泵异常
• 去抖/限流：5 分钟内最多刷新 1 次（防止告警抖动导致反复刷新）
• 离线策略：断网时显示“最后一次数据 + 离线标识 + 时间戳”，不要卡在重连死循环

5.2 两种实现路线

路线 A：订阅 MQTT（在线刷新）

• 优点：消息到就刷新，实时性好
• 缺点：要保持在线（不适合极低功耗）

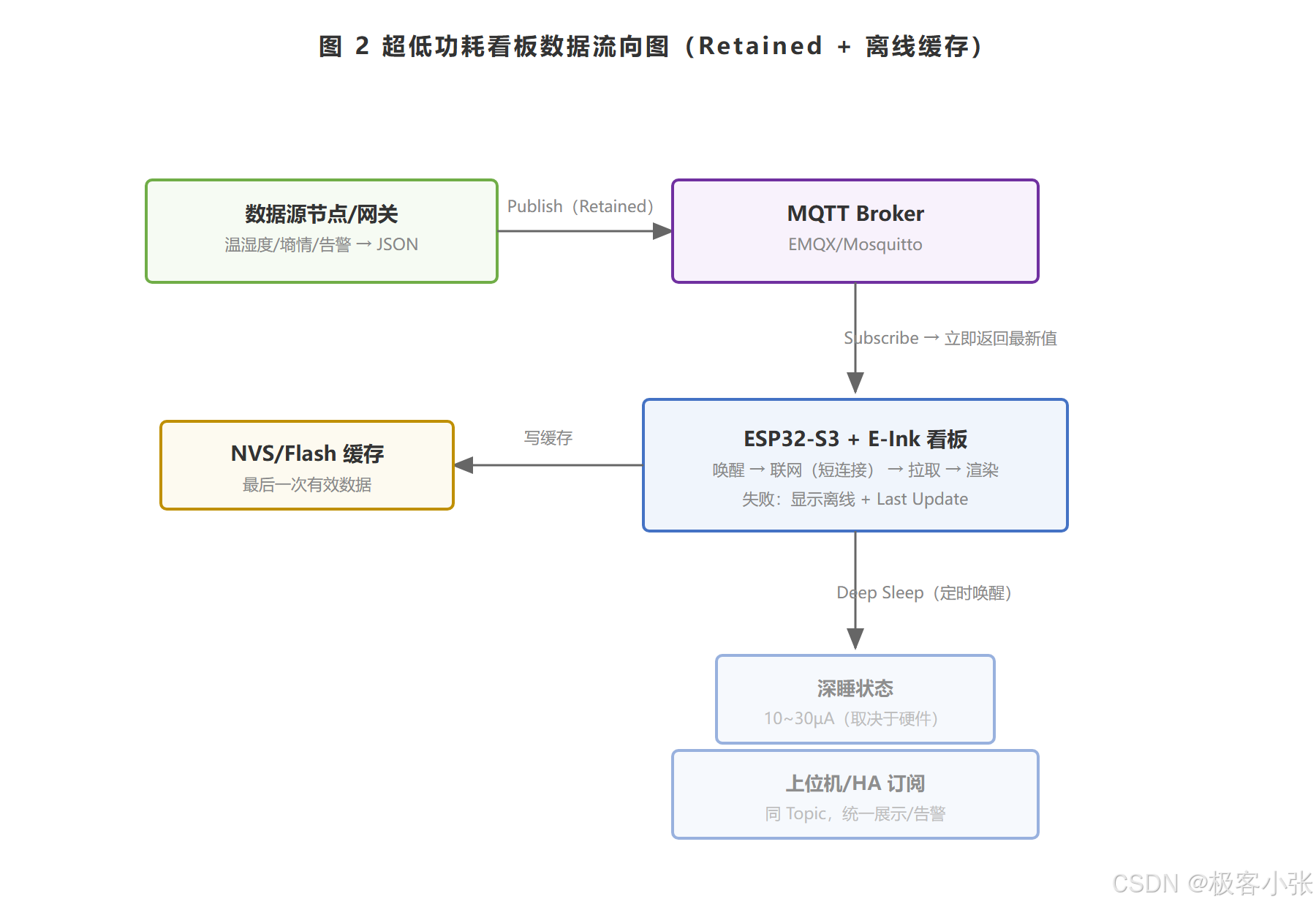

路线 B：深睡 + 唤醒拉取（推荐低功耗）

• ESP32 唤醒后短时间连接 WiFi
• 通过 MQTT 订阅“保留消息 retained”或用 HTTP 拉取最新值
• 渲染后立即 deep sleep

关键技巧：MQTT retained

• 数据源发布时设置 retained
• 看板唤醒后订阅一次就能拿到最新值，不用等待下一次发布

---

六、代码骨架（ESP‑IDF/Arduino 都能套）

下方是“低功耗唤醒 → 拉取 → 渲染 → 休眠”的逻辑骨架，你可以按自己库替换显示驱动。

6.1 状态机设计

• BOOT：上电/唤醒
• NET_UP：WiFi 连接（设置超时）
• FETCH：获取最新数据（MQTT retained / HTTP）
• RENDER：绘制 UI
• SLEEP：进入 deep sleep，设置下一次唤醒

6.2 Arduino 代码示例

void setup(){
  init_power();
  init_display();

  if(!wifi_connect_with_timeout(6000)){
    render_offline(last_cache);
    deep_sleep_minutes(15);
  }

  Telemetry t;
  if(mqtt_fetch_retained("agri/site/001/telemetry", &t, 3000)){
    cache_save(t);
    render(t);
  }else{
    render_offline(last_cache);
  }

  deep_sleep_minutes(15);
}

void loop(){}

---

七、UI 设计建议（E‑Ink 友好）

• 字体：大数字 + 少量文字，避免小字号
• 布局：3~4 个关键指标 + 告警条
• 色彩：黑白（或三色）对比强
• 加时间戳：Last update: 2026-02-27 16:50

E‑Ink 的“刷新慢/残影”是天性，UI 反而要更克制。

---

八、调试与踩坑

1. 深睡电流测不下来：先断开开发板的 USB‑UART/电源 LED
2. WiFi 连接时间波动：做超时退出，别无限重连
3. 墨水屏残影：降低全刷频率，必要时隔几次全刷一次
4. 峰值电流导致复位：电池内阻大/升压不够，增加电容与电源余量

---

九、总结与扩展

这类“农业信息牌/看板”项目的关键不在“画得多好看”，而在：

• 刷新策略（限流、离线策略、retained 拉取）
• 低功耗电源设计（把不该耗电的都关掉）
• 工程可靠性（超时机制、缓存、异常降级）

扩展方向：

• 接入 Home Assistant（ESPHome / MQTT Discovery）
• 太阳能供电 + 电量估算
• 多站点轮播（不同地块/不同棚）

---
