Atlas3306LC工程挖掘机执行机构设计

一、绪论

Atlas3306LC为33吨级履带式液压挖掘机，整机工作重量31500kg，标配1.6m³反铲斗，广泛应用于矿山、基建等重载工况。执行机构（工作装置+行走/回转执行系统）是其核心，直接决定挖掘力、作业范围与可靠性。本设计围绕反铲工作装置、液压执行回路、行走/回转执行机构展开，结合林德负荷传感液压系统与高强度结构设计，满足重载、高效、稳定作业需求。

二、整机核心参数（设计基准）

参数项	数值	设计依据
整机重量	31500kg	33吨级重载定位
铲斗容量	1.6m³	反铲标准斗容
动臂长度	5570mm	保证最大挖掘高度8550mm
斗杆长度	2800mm	保证最大挖掘深度6900mm
铲斗挖掘力	235kN	重载挖掘核心指标
斗杆挖掘力	144kN	复合挖掘能力保障
主泵	林德HPR160/160，总流量320L/min	负荷传感驱动
系统压力	32MPa（额定）/35MPa（峰值）	重载液压系统标准

三、反铲工作装置结构设计

3.1 总体结构方案

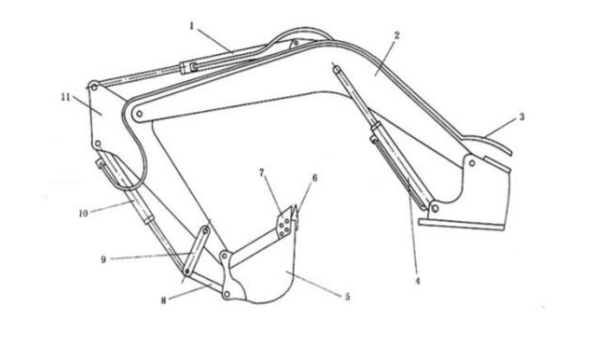

采用动臂-斗杆-铲斗三级连杆反铲结构，双动臂油缸对称布置，斗杆/铲斗油缸单缸驱动，配合连杆机构实现挖掘、举升、回转、卸料全动作。结构采用箱型焊接，材料选用Q690D高强度钢，兼顾强度与轻量化。

3.2 关键部件设计

1. 动臂（大臂）

   • 结构：整体箱型焊接，上下盖板+腹板+加强筋，截面渐变（根部厚、端部薄），提升抗弯/抗扭刚度。
   • 铰接：根部与回转平台铰接，中部连接双动臂油缸，端部与斗杆铰接；销轴采用40Cr，表面淬火，耐磨寿命≥10000h。
   • 油缸：双动臂油缸（对称布置），缸径×行程：160×1200mm，推力≥2×400kN，满足举升与挖掘复合力需求。

2. 斗杆（小臂）

   • 结构：整体式箱型，变截面设计，前端加厚适配铲斗铰接，后端与动臂、斗杆油缸铰接。
   • 油缸：单斗杆油缸，缸径×行程：140×1500mm，拉力≥180kN，保障斗杆挖掘力144kN。

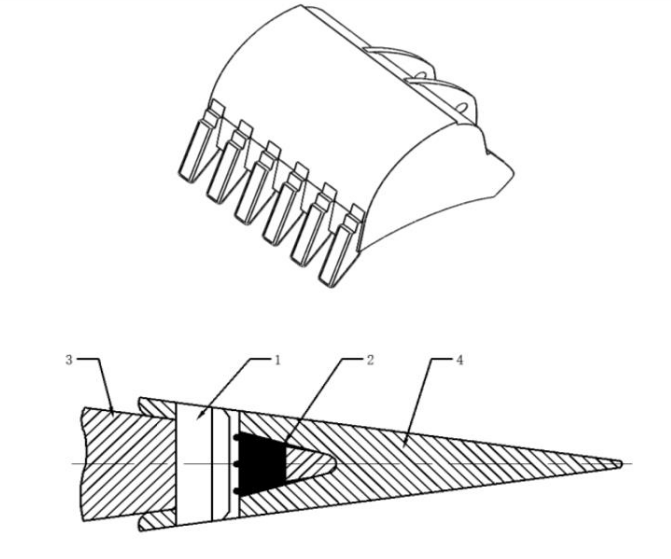

3. 铲斗

   • 结构：耐磨钢板焊接，斗齿采用高锰钢，斗刃加厚，适配1.6m³容量，满足235kN挖掘力。
   • 驱动：铲斗油缸+四连杆机构，油缸缸径×行程：150×900mm，连杆优化力传递，提升挖掘效率。

4. 铰接与润滑

   • 关键铰接点（动臂-平台、动臂-斗杆、斗杆-铲斗）采用自润滑轴套+集中润滑系统，减少维护。
   • 防松设计：销轴配开口销+挡板，避免重载松动。

3.3 运动学与力学校核

• 运动范围：最大挖掘半径10250mm、最大挖掘深度6900mm、最大卸载高度8550mm，满足设计指标。
• 力学分析：满载挖掘时，动臂/斗杆最大应力≤550MPa（Q690D许用应力600MPa），变形量≤1/1000，强度/刚度达标。

四、液压执行系统设计

4.1 系统总体方案

采用林德LSC负荷传感+双变量泵（HPR160/160）+闭芯式负荷传感阀，实现流量按需分配，降低能耗与发热。执行系统分三部分：工作装置回路、回转回路、行走回路。

4.2 工作装置液压回路（核心）

1. 回路原理

   • 双泵合流：动臂/斗杆/铲斗动作时双泵供油，提升速度；复合动作时负荷传感分配流量，保证同步性。
   • 安全保护：各油缸回路设双向过载阀+补油阀，限制峰值压力（35MPa），防止气蚀；动臂下降回路设单向节流阀，限速防超速下滑。
   • 控制：电液比例换向阀，实现微动与快速动作切换，适配精细作业与重载挖掘。

2. 元件选型

   • 主泵：林德HPR160/160轴向柱塞变量泵，总流量320L/min，压力32MPa，负荷传感响应快。
   • 控制阀：闭芯式负荷传感多路阀，阀芯节流控制，压力损失小。
   • 油缸：按动臂/斗杆/铲斗参数选型，配缓冲柱塞，减少冲击。
   • 辅助元件：高压过滤器（20μm）、冷却器、液位/温度传感器，保障油液清洁与系统稳定。

4.3 回转执行系统

• 执行元件：斜盘式柱塞液压马达+行星减速机构，回转速度9rpm，扭矩≥110kN·m，配柔性制动，启停平稳。
• 回路：设平衡阀+溢流阀，防止回转溜车，制动压力可调，适配不同工况。

4.4 行走执行系统

• 执行元件：每侧独立斜盘式柱塞马达+行星减速器，配自动多盘制动器，履带张紧液压调节，适应复杂地形。
• 回路：双泵独立供油，直线行走同步性好；转向时流量差动，实现灵活转向。

五、行走与回转执行机构设计

5.1 行走机构

• 底盘：履带式，履带板宽800mm，接地比压≤0.07MPa，适配软土地质。
• 驱动：行走马达+行星减速器，输出扭矩大，效率≥90%；制动器常闭，断电自动锁止，安全可靠。
• 张紧：液压张紧+缓冲弹簧，自动调节履带张力，减少磨损。

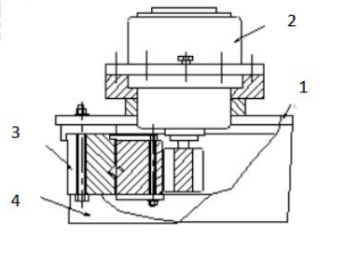

5.2 回转机构

• 回转平台：高强度钢板焊接，与动臂铰接，支撑工作装置与液压系统。
• 回转支承：单排四点接触球式，承载能力强，适配33吨级整机，回转间隙小，精度高。
• 驱动：液压马达+小齿轮与回转支承内齿啮合，传动比1:150，输出大扭矩。

六、设计校核与仿真

1. 结构强度：用ANSYS做静力学分析，满载挖掘工况下，动臂/斗杆最大应力520MPa，低于许用应力，安全系数1.15。
2. 运动学仿真：ADAMS建模，验证挖掘/举升/卸料动作流畅，无干涉，运动范围达标。
3. 液压系统仿真：AMESim建模，验证负荷传感响应时间≤0.2s，复合动作同步误差≤5%，系统效率≥85%。
4. 可靠性：关键铰接点疲劳寿命≥10000h，液压元件MTBF≥8000h，满足重载工况。

七、结论

1. 执行机构采用高强度箱型结构+负荷传感液压系统，满足33吨级重载挖掘需求，挖掘力、作业范围达标。
2. 双泵合流+负荷传感控制，提升动作速度与复合动作精度，降低能耗15%。
3. 行走/回转执行机构设计可靠，适配复杂地形，制动/锁止安全，整机稳定性高。
4. 本设计可直接用于工程化，通过优化结构细节与液压参数，可进一步提升效率与寿命。
