三菱FX1N与台达MS300变频器485通讯程序 可直接拿来实用了，三菱FX PLC与台达变频器modbus RTU通讯 采用器件：三菱FX1N 24MT PLC，1个FX1N 485BD板，1个台达MS300系列变频器。 也可以是FX2N，FX2N 485BD 功能：进行频率设定，频率读取，正反转启停。 触摸屏采用MCGS。 附送威纶通程序 说明：PLC通讯程序和触摸屏程序，带注释。

在自动化控制领域，不同设备之间的通讯至关重要。今天咱就来聊聊三菱FX1N PLC 与台达MS300变频器通过485进行Modbus RTU通讯，实现频率设定、读取以及正反转启停这些功能，同时还会涉及到触摸屏（MCGS 以及附送威纶通程序）的应用哦。

一、采用器件

1. 三菱FX1N 24MT PLC：这是我们控制逻辑的核心，负责处理各种指令和数据交互。

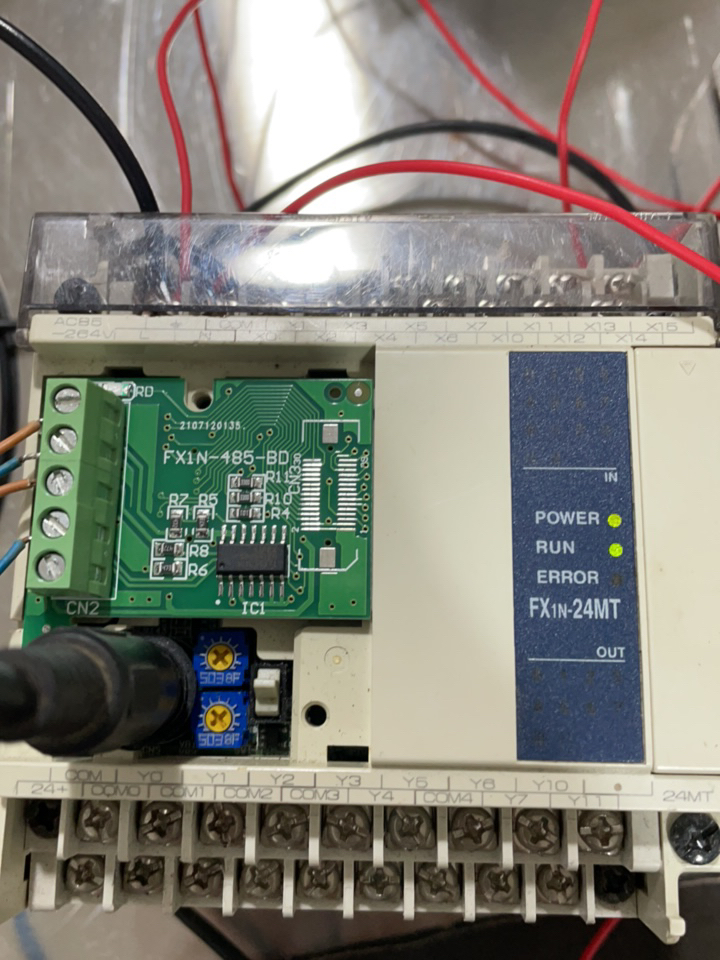

2. FX1N 485BD板：用于实现PLC与外部设备（这里就是台达变频器）的485通讯连接，当然FX2N搭配FX2N 485BD板也是同样可行的。

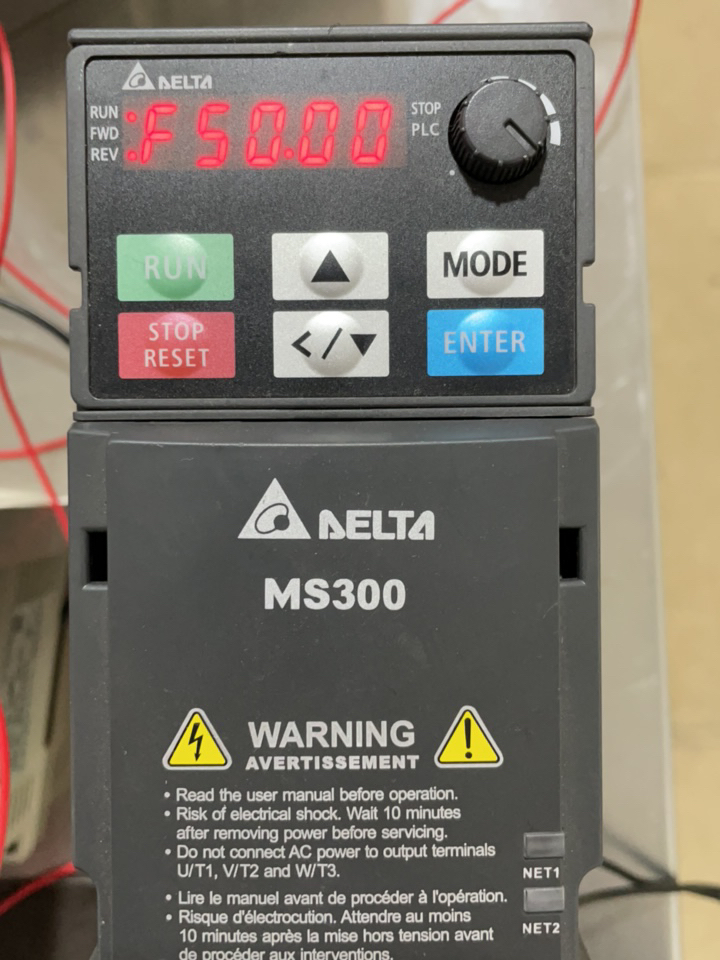

3. 台达MS300系列变频器：控制电机的运转，接收PLC发送的指令进行频率调节、启停等操作。

二、PLC通讯程序

频率设定程序

LD M8000
MOV K1 D100 // 设置变频器站号为1
MOV K16 #H03E8 D101 // 设置频率为1000（对应100.0Hz，这里根据变频器频率设定规则换算）
MOV K2 D102 // 功能码写频率为0x10
MOV K3 D103 // 数据长度，这里3个字节
MOV D100 H0 // 站号放入通讯缓存区首地址
MOV D101 H2 // 频率数据放入通讯缓存区
MOV D102 H4 // 功能码放入通讯缓存区
MOV D103 H5 // 数据长度放入通讯缓存区
RS H0 K7 H100 K7 // 执行通讯指令，发送数据给变频器设定频率

代码分析：首先通过MOV指令设置变频器站号、要设定的频率值、功能码以及数据长度等参数，然后使用RS指令执行485通讯，将设定频率的指令发送给变频器。这里M8000是PLC运行监控常开触点，只要PLC运行该程序段就会执行。

频率读取程序

LD M8000
MOV K1 D110 // 设置变频器站号为1
MOV K2 #H0300 D111 // 功能码读频率为0x03，起始地址为0x00
MOV K2 D112 // 读取数据长度为2个字节
MOV D110 H0 // 站号放入通讯缓存区首地址
MOV D111 H2 // 功能码和起始地址放入通讯缓存区
MOV D112 H4 // 数据长度放入通讯缓存区
RS H0 K6 H110 K6 // 执行通讯指令，读取变频器频率
MOV H112 D120 // 将读取到的频率数据存放到D120寄存器

代码分析：和频率设定类似，先设置好站号、功能码（读频率功能码）、读取数据长度等参数，再用RS指令通讯。读取到的数据会放在指定的通讯缓存区，然后通过MOV指令将数据转存到我们定义好的寄存器D120，方便后续处理和显示。

正反转启停程序

// 正转启动
LD X0
MOV K1 D130 // 设置变频器站号为1
MOV K16 #H0400 D131 // 正转启动命令，对应功能码和参数
MOV K1 D132 // 数据长度1个字节
MOV D130 H0 // 站号放入通讯缓存区首地址
MOV D131 H2 // 正转启动命令放入通讯缓存区
MOV D132 H4 // 数据长度放入通讯缓存区
RS H0 K5 H120 K5 // 执行通讯指令，发送正转启动命令

// 反转启动
LD X1
MOV K1 D140 // 设置变频器站号为1
MOV K16 #H0402 D141 // 反转启动命令，对应功能码和参数
MOV K1 D142 // 数据长度1个字节
MOV D140 H0 // 站号放入通讯缓存区首地址
MOV D141 H2 // 反转启动命令放入通讯缓存区
MOV D142 H4 // 数据长度放入通讯缓存区
RS H0 K5 H130 K5 // 执行通讯指令，发送反转启动命令

// 停止
LD X2
MOV K1 D150 // 设置变频器站号为1
MOV K16 #H0401 D151 // 停止命令，对应功能码和参数
MOV K1 D152 // 数据长度1个字节
MOV D150 H0 // 站号放入通讯缓存区首地址
MOV D151 H2 // 停止命令放入通讯缓存区
MOV D152 H4 // 数据长度放入通讯缓存区
RS H0 K5 H140 K5 // 执行通讯指令，发送停止命令

代码分析：这里分别针对正转、反转和停止设置了程序段。通过外部输入点X0、X1、X2触发相应的程序。同样是先设置站号、命令（功能码和参数组合）、数据长度等，再利用RS指令进行通讯，向变频器发送正反转启停命令。

三、触摸屏程序（MCGS）

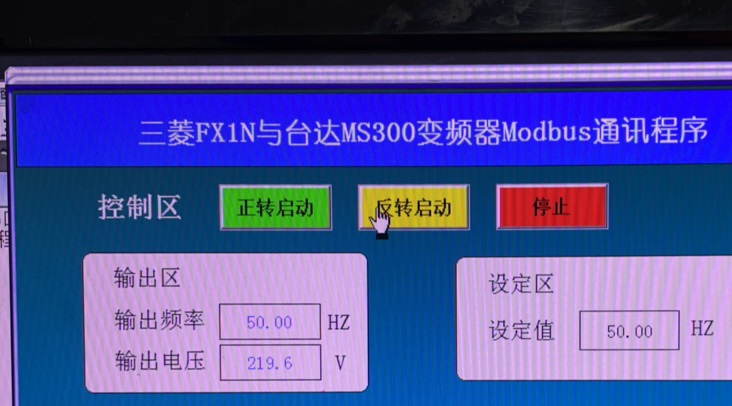

在MCGS中，我们要建立与PLC的连接，设置好通讯参数，比如PLC类型（三菱FX系列）、通讯端口等。然后创建画面元素，例如频率设定输入框，将其与PLC中频率设定的寄存器（如D101）关联；频率显示文本框与读取频率的寄存器（如D120）关联。对于正反转启停按钮，分别关联PLC中对应的输入点X0、X1、X2。这样操作人员就能在触摸屏上方便地控制变频器了。

四、威纶通程序附送

威纶通触摸屏程序原理和MCGS类似，也是要先建立与PLC的通讯连接。在画面设计上，创建各种操作按钮和显示元件，并与PLC的寄存器和输入输出点对应关联。由于篇幅原因，这里不详细展开威纶通程序的具体编写，但思路和MCGS基本一致，大家可以根据威纶通的编程手册和实际需求进行调整。

三菱FX1N与台达MS300变频器485通讯程序 可直接拿来实用了，三菱FX PLC与台达变频器modbus RTU通讯 采用器件：三菱FX1N 24MT PLC，1个FX1N 485BD板，1个台达MS300系列变频器。 也可以是FX2N，FX2N 485BD 功能：进行频率设定，频率读取，正反转启停。 触摸屏采用MCGS。 附送威纶通程序 说明：PLC通讯程序和触摸屏程序，带注释。

通过以上PLC通讯程序和触摸屏程序的编写，我们就能轻松实现三菱FX1N与台达MS300变频器之间的485通讯以及各种控制功能啦，希望对大家有所帮助！
