在自动化控制领域，不同设备之间的稳定通讯至关重要。今天就来分享一下信捷 XC3 与 5 台台达 MS300 变频器实现通讯的全过程，包含 PLC 程序、触摸屏程序，以及接线、设置和通讯地址说明等内容，这个程序可是能直接用于生产的哦，而且采用轮询方式，稳定可靠。

一、硬件接线

1. 信捷 XC3 PLC：将 PLC 的 RS485 端口与台达 MS300 变频器的 RS485 端口连接。通常，信捷 XC3 的 A+接台达变频器的 A+，B-接 B- ，记得共地。
2. 昆仑通态 7062KD 触摸屏：通过串口与信捷 XC3 PLC 相连，用于人机交互，方便操作和监控变频器状态。

二、参数设置

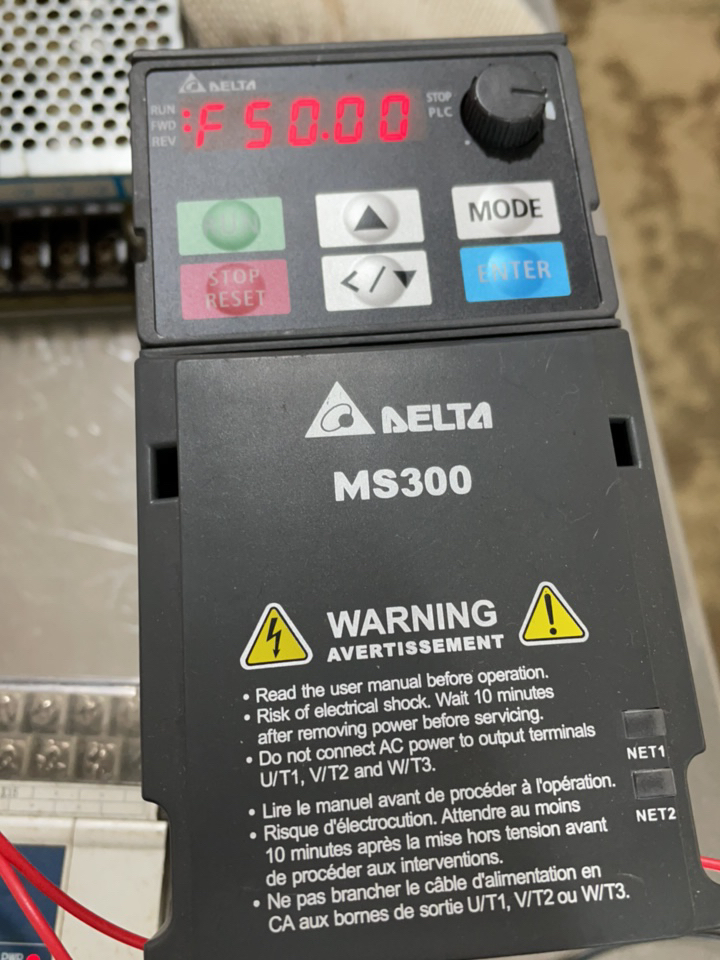

1. 台达 MS300 变频器
   - 要设置通讯相关参数，比如通讯地址，每台变频器设置不同地址，从 1 - 5。以设置地址为 1 的变频器为例，进入变频器参数设置界面，找到通讯地址参数，设置为 1 。
   - 波特率等参数也要统一，例如都设置为 9600bps，数据位 8 位，停止位 1 位，无奇偶校验。
2. 信捷 XC3 PLC：在编程软件中设置 RS485 通讯参数，与变频器一致，波特率 9600bps，数据位 8 位，停止位 1 位，无奇偶校验。

三、信捷 XC3 PLC 程序

程序采用轮询方式，确保与每台变频器稳定通讯。以下是核心程序片段及分析（以梯形图为例）：

// 初始化部分
LD M8002
MOV K1 D100 // D100 用于存储当前轮询的变频器地址，初始设为 1

// 轮询主程序
LD X0 // X0 可设置为启动轮询的开关
CALL P100 // 调用轮询子程序

// 轮询子程序
P100:
LD D100
CMP K5 D100 // 比较当前轮询地址是否达到 5
JGE P101 // 如果达到 5，跳转到结束处理
// 构建通讯指令，以读取频率为例
LD D100
MOV D100 D102 // 将当前轮询地址存入 D102
MOV H3001 D103 // 通讯命令码，这里假设读取频率的命令码为 H3001
MOV K2 D104 // 数据长度，根据实际情况设置
MOV K0 D105 // 其他相关参数，如校验等，初始设为 0
LD M8161 // 设置为 8 位数据模式
RS D102 D103 D104 D105 // 执行 RS 通讯指令
// 处理读取到的数据，假设读取到的频率存于 D200 - D201
LD M8029 // 通讯完成标志
MOV D200 D300 // 将读取到的频率数据转存到 D300，用于后续处理
// 轮询下一台变频器
LD M8029
INC D100 // 当前轮询地址加 1
RET
P101:
RET

代码分析：

1. 初始化部分：程序启动时（M8002 为 ON 一个扫描周期），将初始轮询地址设为 1 存于 D100 。
2. 轮询主程序：当 X0 开关闭合，调用轮询子程序 P100 。
3. 轮询子程序：
   - 首先比较当前轮询地址（D100）是否达到 5 ，如果达到则结束轮询。
   - 构建通讯指令，将当前轮询地址、通讯命令码、数据长度等参数设置好，然后执行 RS 通讯指令进行数据读取。
   - 通讯完成后（M8029 置 ON），将读取到的频率数据转存到其他寄存器（如 D300），方便后续处理，并且将轮询地址加 1 ，准备下一次轮询。

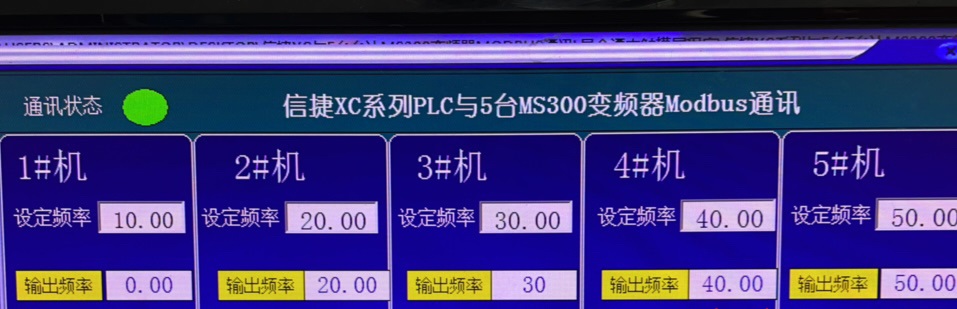

四、昆仑通态 7062KD 触摸屏程序

在昆仑通态触摸屏编程软件中，创建界面。

1. 频率设定：添加输入框，关联 PLC 中用于设置变频器频率的寄存器地址，例如 D400（假设此寄存器用于频率设定）。
2. 启停控制：添加按钮，分别关联 PLC 中控制变频器启停的输出点，如 Y0 - Y4 分别对应 5 台变频器的启停控制。
3. 实际频率读取与状态指示：添加数值显示框关联 PLC 中存储实际频率的寄存器（如 D300 等），添加指示灯关联 PLC 中存储变频器状态的寄存器位，直观展示变频器状态。

五、通讯地址说明

1. 每台台达 MS300 变频器都有独立的通讯地址，1 - 5 分别对应 5 台变频器。
2. 不同的功能有不同的通讯命令码，例如读取频率、写入频率、启停控制等都有各自特定的命令码，在程序中要正确设置。

通过以上步骤，就完成了信捷 XC3 与 5 台台达 MS300 的通讯程序搭建，可实现频率设定、启停控制、实际频率读取及状态指示等功能，稳定应用于生产场景。希望对大家有所帮助！
