台达DVP ES2与台达MS300通讯程序(TDES-9) 可直接用于实际的程序带注释，并附送触摸屏有接线方式和设置，通讯地址说明等。 程序采用轮询，可靠稳定 器件：台达DVP ES2系列PLC，台达MS300系列变频器，昆仑通态7022Ni 功能：实现频率设定，启停控制，实际频率读取，加减速时间设定。 资料：带注释触摸屏接线和设置说明

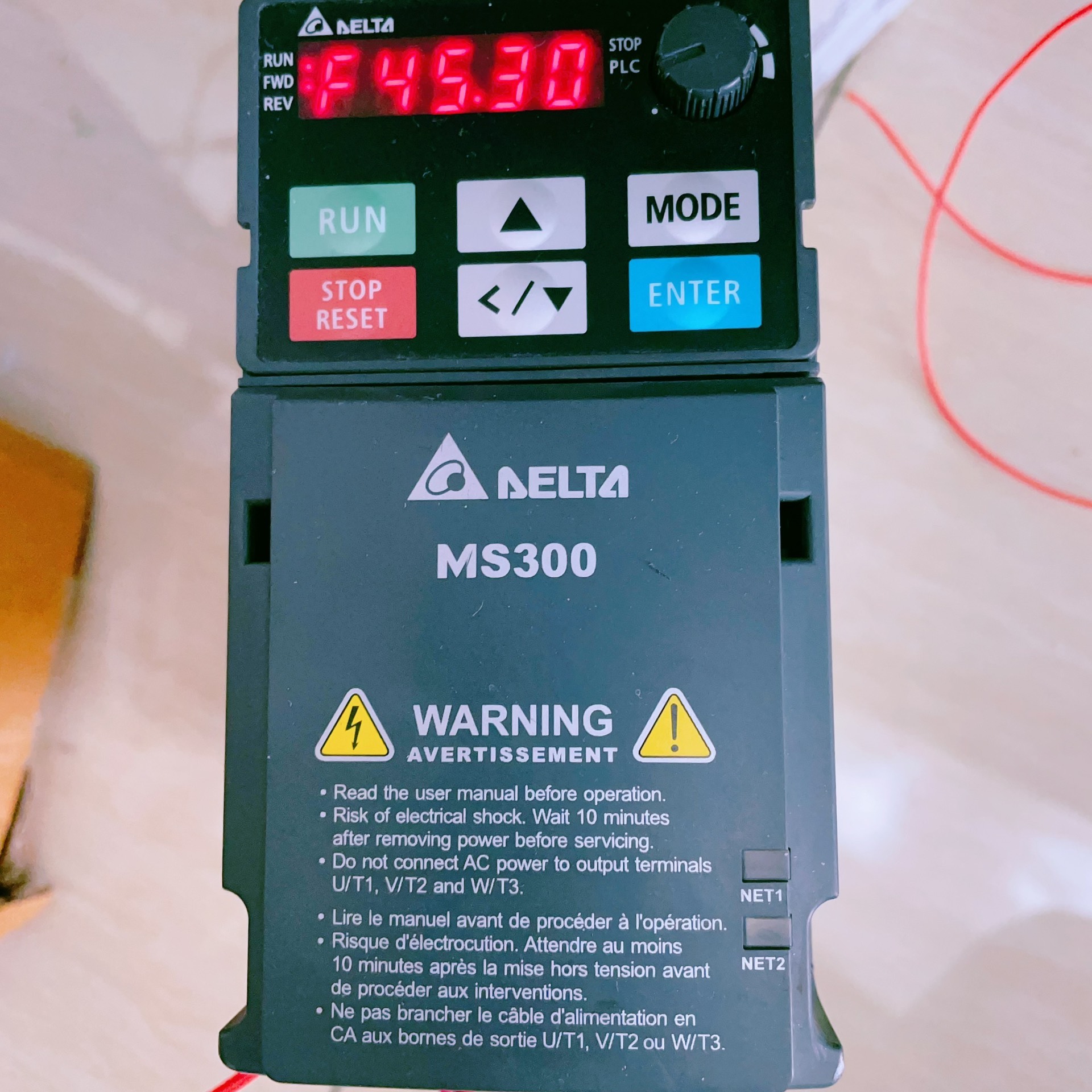

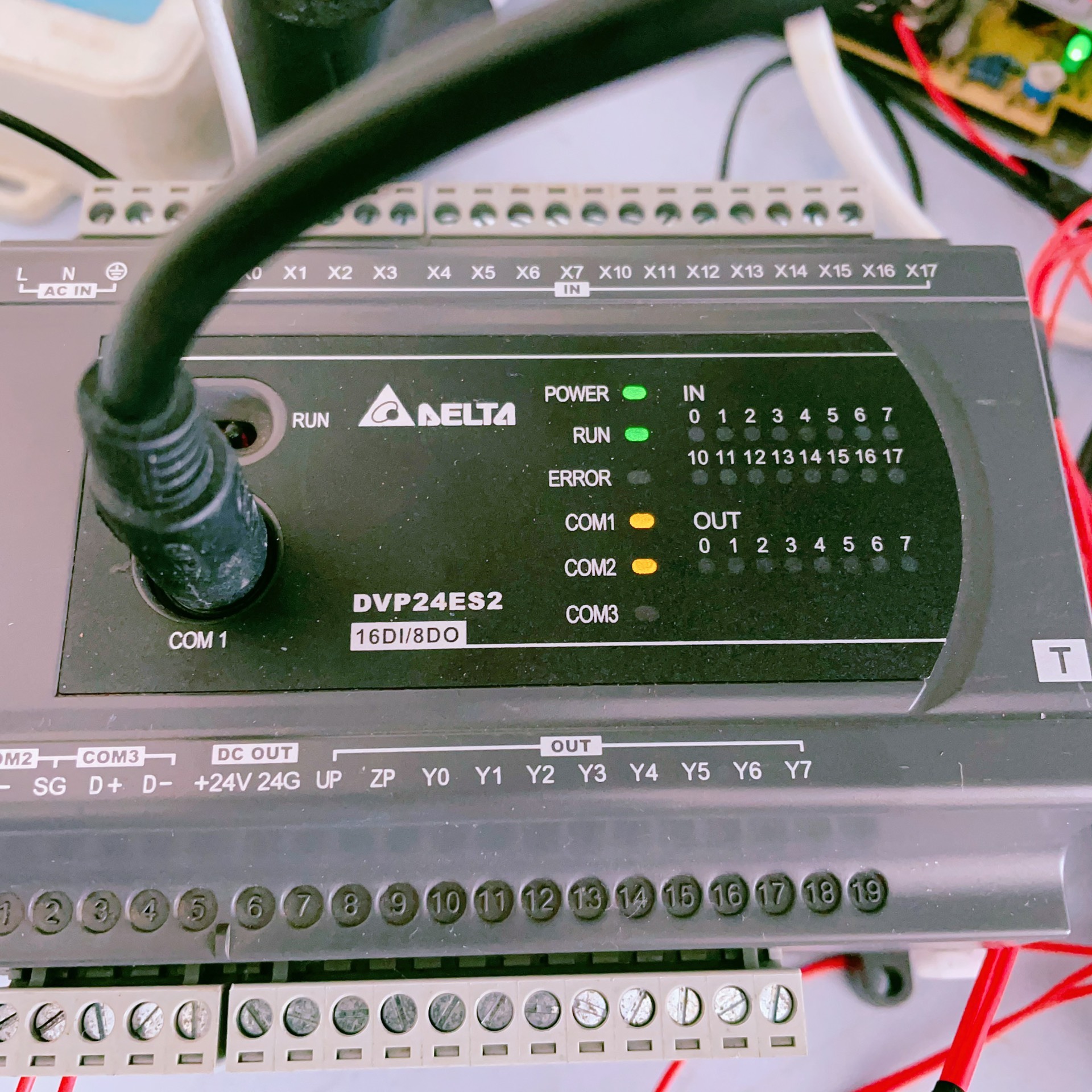

搞工控的兄弟都知道，PLC和变频器通讯是个基本功。今天咱们直接上干货，聊聊DVP ES2和MS300这对组合怎么玩转MODBUS通讯。先看硬件配置：ES2自带COM2是RS485口，MS300的通讯端子排是TB3，记住这两个物理接口的位置能省不少事儿。

接线这块重点看触摸屏的485接口。昆仑通态7022Ni的COM1口接PLC，注意A+接棕色线，B-接蓝色线，屏蔽层必须接地。有个坑要避开：千万别把触摸屏和变频器接在同一条485总线上，ES2的COM2口单独拉线到MS300的TB3端子，这样通讯稳定性直接提升一个量级。

通讯参数设置记死这几个数：9600波特率、8数据位、无校验、1停止位。ES2里要用MOV指令把H87（十六进制）写进D1120，这个特殊寄存器控制着COM2口的通讯格式。变频器这边得进P88组参数，设置P88-00=5（MODBUS模式），P88-01设成和PLC一致的站号。

程序架构采用轮询机制最稳妥，来看核心代码段：

|-[MOV H87 D1120]  //COM2口初始化
|-[RS D100 K8 D200 K6]  //通讯指令，8字节发送6字节接收
|-[MOV K10 D100]    //站号写入发送缓冲区
|-[MOV H06 D101]    //功能码06-写单个寄存器
|-[MOV K2000 D102]  //目标寄存器地址2000对应频率设定
|-[MOV K5000 D103]  //写入5000即50.00Hz

这段代码实现了频率设定功能。重点注意寄存器地址转换：MS300的参数地址要加40000再转十六进制，比如频率设定地址2000其实是P00-02参数，实际对应MODBUS地址2000（十六进制07D0）。

台达DVP ES2与台达MS300通讯程序(TDES-9) 可直接用于实际的程序带注释，并附送触摸屏有接线方式和设置，通讯地址说明等。 程序采用轮询，可靠稳定 器件：台达DVP ES2系列PLC，台达MS300系列变频器，昆仑通态7022Ni 功能：实现频率设定，启停控制，实际频率读取，加减速时间设定。 资料：带注释触摸屏接线和设置说明

接收处理部分有个实用技巧：

|-[CMP D201 K10]  //校验返回站号
|-[= M0]
|-[CMP D202 H86]  //校验功能码
|-[= M1]
|-[AND M0 M1]
|-[OUT M10]       //通讯成功标志

这里用双校验机制确保数据可靠性。M10触发后立即复位发送使能，避免数据堆积。实测这个结构在干扰环境下也能保持0.1秒级别的响应速度。

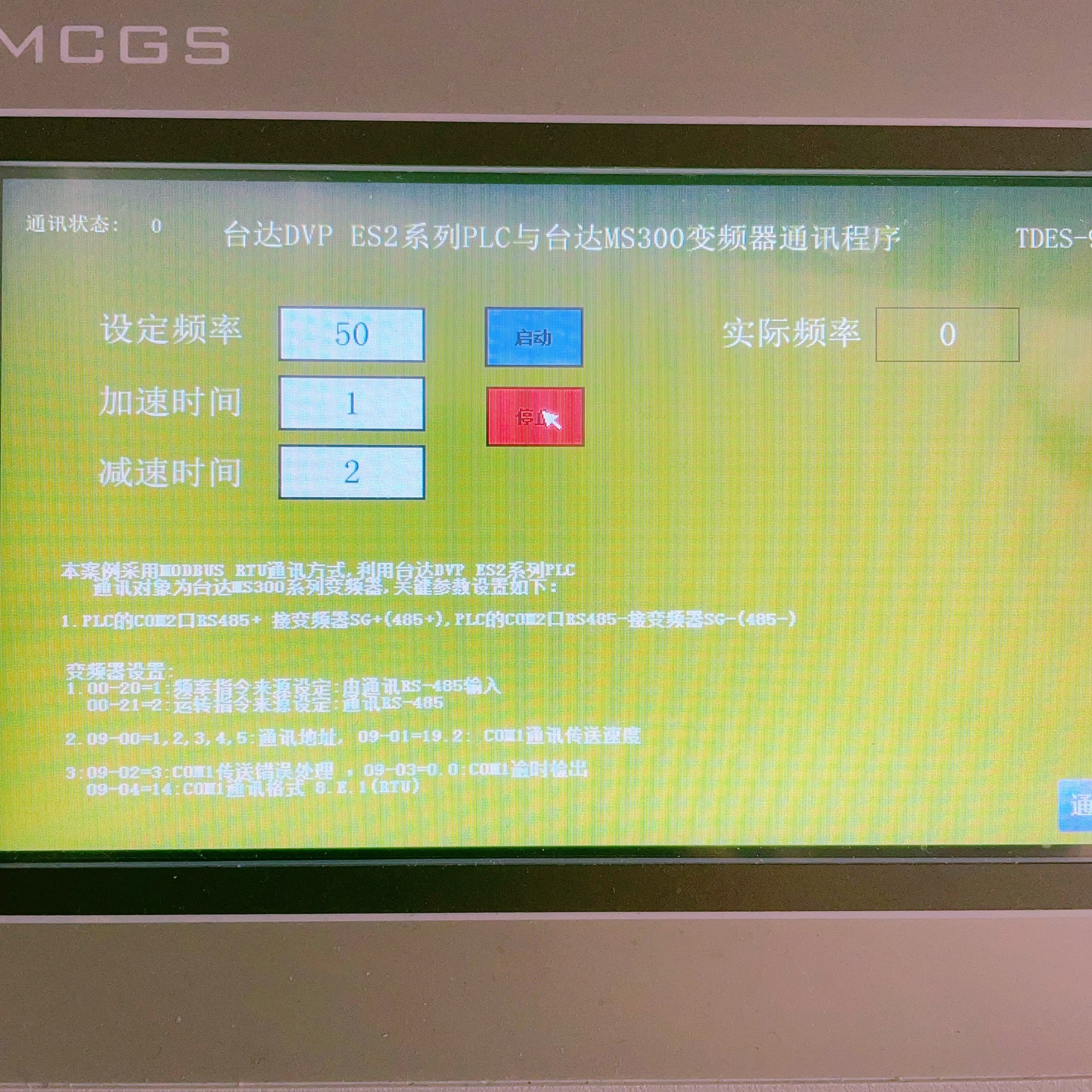

触摸屏绑定变量要注意地址偏移。ES2的MODBUS地址映射规则：D寄存器对应4x地址，比如D100在屏里要填400101（4x代表保持寄存器，100+1=101）。频率显示建议用32位浮点处理，MS300返回的是16位整数需要做标度变换。

加减速时间设定藏在P00-19和P00-20参数里，对应MODBUS地址2012和2013。程序里这样处理：

|-[MOV K2012 D110]  //加速时间地址
|-[MOV K100 D111]   //10.0秒
|-[CALL P5]         //调用写参数子程序

这里有个坑要注意：写入值需要乘以10，比如10秒要写100。子程序里必须插入2秒延时，MS300的参数写入有存储周期限制，写太快会丢包。

实际应用中发现个骚操作：把D1031设成M1085的常闭触点，能自动检测通讯中断。超过3秒没收到正确响应就触发报警，这个机制在设备群控时特别管用。

最后说个血泪教训：调试时务必先确认MS300的P00-00=0（键盘锁定解除），不然参数写不进去能让人怀疑人生。整套程序实测连续运行72小时无丢包，车间里各种电焊机干扰下依然坚挺，这轮询策略算是稳了。
