一、开发概述

1.1 芯片及片内Flash特性

TMS320F28377SPTPS是德州仪器（TI）推出的C2000™系列高性能32位微控制器，搭载C28x内核，最高运行频率可达200MHz，具备400 MIPS的运算能力，集成FPU、TMU等硬件加速模块，广泛应用于工业控制、电机控制、电力转换等场景。其片内Flash作为核心存储单元，具备以下关键特性，为开发提供可靠支撑：

• 存储容量：内置1MB（512K×16）Flash存储器，支持ECC（错误纠正码）保护，有效提升数据存储的可靠性，避免因干扰导致的数据错误；

• 操作特性：支持扇区擦除、页编程、整片擦除三种核心操作，擦写寿命可达100,000次，满足工业场景长期稳定运行需求；

• 安全特性：集成DCSM（数字密码安全模块），可对Flash分区进行密码保护，防止程序被非法读取或篡改，提升产品安全性；

• 时序特性：运行在高频模式时需配置相应的等待周期，确保Flash访问的稳定性，例如200MHz主频下需合理设置等待参数避免总线访问超时。

本实战旨在掌握TMS320F28377SPTPS片内Flash的底层驱动开发、程序固化、数据读写及调试技巧，解决开发过程中常见的擦写失败、复位异常、地址越界等问题，实现Flash在实际项目中的可靠应用。

1.2 开发环境准备

开发环境的正确搭建是Flash开发的基础，需确保软硬件环境兼容，避免因配置不当导致开发受阻，具体准备如下：

1.2.1 硬件环境

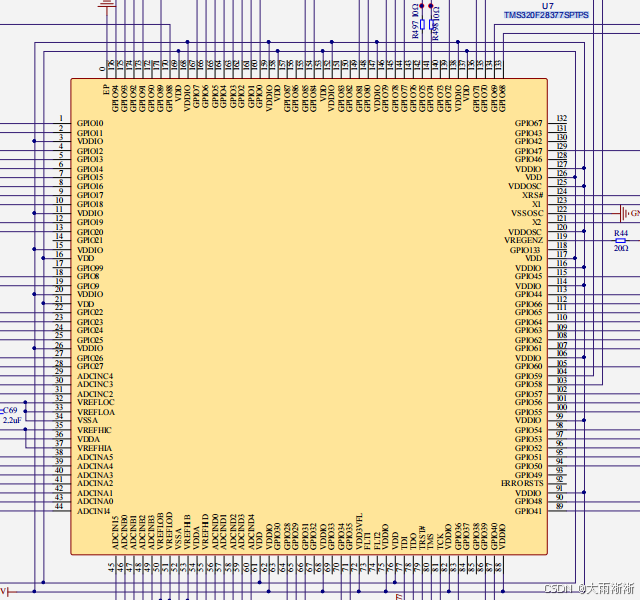

• 核心器件：TMS320F28377SPTPS芯片（176引脚HLQFP封装），确保芯片供电稳定（1.14V~3.47V），避免因电压异常导致Flash操作失败；

• 仿真器：TI XDS110仿真器（推荐），用于程序下载、在线调试及Flash烧录，需确保仿真器与芯片JTAG接口正确连接（注意14-pin排线红点对应Pin 1）；

• 辅助硬件：电源模块（提供稳定的3.3V和1.2V供电）、JTAG下载线、LED指示灯（用于状态反馈）、示波器（可选，用于排查复位信号异常）。

1.2.2 软件环境

• 集成开发环境（IDE）：Code Composer Studio（CCS）v12.4.0（推荐，兼容C2000系列全系芯片，支持Flash编程、在线调试等功能），优先选择离线安装包，避免网络中断导致安装失败；

• 芯片支持包：C2000Ware SDK（版本2.01及以上），包含Flash驱动库、底层配置文件、示例工程等，可通过CCS内置Resource Explorer直接下载，无需手动搜索；

• 驱动程序：XDS110仿真器驱动（CCS安装时自动集成，若未识别需手动安装对应驱动）；

• 辅助工具：Flash编程工具（CCS内置，无需额外安装）、串口调试助手（用于查看Flash读写结果）。

二、片内Flash核心原理

2.1 Flash存储结构

TMS320F28377SPTPS的片内Flash采用分区存储结构，整体分为多个扇区，不同扇区的地址范围和功能不同，开发时需严格区分，避免地址越界。其典型分区如下（具体以芯片 datasheet 为准）：

• 主Flash区：地址范围0x080000~0x0FFFFF，容量1MB，用于存储用户应用程序、配置参数等核心数据，支持扇区擦除和页编程；

• Boot ROM区：地址范围0x3FF000~0x3FFFFF，用于存储芯片上电引导程序，负责初始化系统、选择启动模式（Flash/SCI/SPI等），不可擦写、不可修改；

• OTP区（一次性可编程区）：地址范围0x380000~0x380FFF，用于存储加密密钥、校准参数等不可修改的数据，编程后无法擦除；

• ECC校验区：与主Flash区对应，自动存储ECC校验码，用于检测和纠正Flash读写过程中的单比特错误，提升数据可靠性。

关键注意点：Flash操作需严格遵循地址范围限制，若将数据写入Boot ROM区或OTP区，会导致操作失败，甚至损坏芯片；同时需注意，Flash只能从“1”变为“0”，写入操作前必须先执行擦除操作（将对应区域置为0xFFFF）。

2.2 Flash操作机制

TMS320F28377SPTPS的片内Flash操作依赖TI提供的Flash API库（如F021库），该库封装了擦除、编程、读取、校验等核心函数，开发者无需直接操作底层寄存器，只需调用相应API即可完成Flash操作，核心操作机制如下：

2.2.1 擦除操作

Flash擦除分为扇区擦除、整片擦除两种方式，其中扇区擦除应用最广泛（避免误擦除其他区域数据）：

• 扇区擦除：针对单个扇区进行擦除，擦除后该扇区所有数据变为0xFFFF，适用于局部数据更新；

• 整片擦除：擦除整个主Flash区，适用于程序全量更新，擦除速度较慢，需谨慎操作。

擦除操作的核心流程：初始化Flash控制器 → 关闭全局中断（避免中断干扰擦除流程） → 发送擦除命令 → 等待擦除完成 → 校验擦除结果 → 恢复全局中断。

2.2.2 编程操作

Flash编程（写入）需满足两个前提：目标区域已擦除、数据按32位对齐（TMS320F28377SPTPS的Flash编程最小单位为32位），支持页编程（一次写入多个32位数据），提升编程效率。

编程操作的核心流程：初始化Flash控制器 → 配置编程时序 → 发送编程命令 → 写入数据 → 等待编程完成 → 校验写入结果（读回数据与写入数据对比）。

2.2.3 读取操作

Flash读取操作相对简单，无需初始化Flash控制器，直接通过地址访问即可读取对应位置的数据（类似RAM读取），但需注意读取地址的合法性，避免访问超出Flash范围的地址，导致系统异常。

2.2.4 ECC校验机制

TMS320F28377SPTPS的Flash内置ECC校验模块，在编程时自动生成ECC校验码并存储在对应ECC区域，读取时自动校验数据完整性：若检测到单比特错误，会自动纠正；若检测到多比特错误，会触发中断，提示数据异常，开发者可在中断服务函数中处理该错误，提升系统可靠性。

三、实战开发步骤

本实战以“Flash数据读写+程序固化”为核心目标，分步骤完成开发，涵盖工程创建、底层配置、代码编写、烧录验证、调试优化，所有代码均基于C2000Ware SDK开发，确保兼容性和可移植性。

3.1 步骤1：创建CCS工程

1. 打开CCS软件，点击“Project → New CCS Project”，弹出工程创建对话框；

2. 在“Device”下拉菜单中选择“TMS320F28377SPTPS”，确保芯片型号选择正确，避免因型号不匹配导致的配置错误；

3. 设置工程名称（如“F28377SPTPS_Flash_Demo”），选择工程保存路径（路径不含中文和空格），勾选“Empty Project”（空工程），点击“Finish”；

4. 右键工程，选择“Properties”，进入工程配置界面：

   1. 配置编译器：点击“Build → C2000 Compiler → Include Options”，添加C2000Ware SDK的头文件路径（如“C:\ti\c2000ware_2_01_00_00\device_support\f2837xd\headers\include”）；

   2. 配置链接文件：点击“Build → C2000 Linker → Command File”，选择对应Flash的cmd文件（如“F28377S_FLASH.cmd”），用于指定Flash和RAM的地址分配，避免地址越界；

   3. 添加底层文件：从C2000Ware SDK中复制“F28377S_Headers_nonBIOS_cpu1.cmd”文件到工程目录，并添加到工程中，该文件用于将外设寄存器映射到对应存储空间，缺失会导致程序无法正常运行。

3.2 步骤2：Flash底层配置

底层配置主要包括Flash控制器初始化、时钟配置、等待周期设置、看门狗禁用等，确保Flash操作的稳定性，核心代码如下（需包含对应头文件）：

#include "F28x_Project.h" #include "fapi.h" // Flash控制器初始化 void Flash_Init(void) { EALLOW; // 解除寄存器访问保护 // 1. 禁用看门狗，避免烧录或操作过程中触发复位 SysCtl_disableWatchdog(); // 2. 配置Flash等待周期（根据CPU主频设置，200MHz主频下配置如下） #define CPU_RATE 200 // MHz Flash0CtrlRegs.FBAC.bit.WBAIT = (CPU_RATE <= 100) ? 0 : 1; // 设置等待周期 Flash0CtrlRegs.FRD_INTF_CTRL.bit.DATA_CACHE_EN = 1; // 启用数据缓存 Flash0CtrlRegs.FRD_INTF_CTRL.bit.PREFETCH_EN = 1; // 启用预取功能，提升访问速度 // 3. 初始化Flash API（Fapi_initializeAPI） Fapi_StatusType fapiStatus; fapiStatus = Fapi_initializeAPI(FAPI_FLASH0_BASE, FAPI_FLASH0_END, FAPI_FLASH0_ECC_BASE, FAPI_FLASH0_ECC_END, 0x00000000, 0x00000000); if(fapiStatus != Fapi_Status_Success) { // 初始化失败，可通过LED指示灯提示（此处省略LED配置代码） while(1); } EDIS; // 恢复寄存器访问保护 }

关键说明：等待周期的配置需与CPU主频匹配，若配置错误，会导致Flash访问超时，程序无法正常运行；Flash API初始化需指定Flash的基地址和ECC基地址，确保API能正确访问Flash模块。

3.3 步骤3：Flash核心操作函数编写

基于Flash API库，编写扇区擦除、数据编程、数据读取、校验四个核心函数，实现Flash的完整操作，代码如下（结合实战需求，以主Flash区某扇区为例）：

3.3.1 扇区擦除函数

// 扇区擦除函数：addr-扇区起始地址，返回值-操作状态（成功/失败） Fapi_StatusType Flash_SectorErase(uint32_t addr) { Fapi_StatusType fapiStatus; Fapi_FlashStatusType flashStatus; EALLOW; // 1. 关闭全局中断，避免中断干扰擦除流程 DINT; // 2. 发送扇区擦除命令，等待擦除完成 fapiStatus = Fapi_issueAsyncCommandWithAddress(Fapi_EraseSector, (uint32_t*)addr); if(fapiStatus != Fapi_Status_Success) { EINT; // 恢复全局中断 EDIS; return fapiStatus; } // 等待擦除完成（FSM状态机进入READY模式） while(Fapi_checkFsmReady() != Fapi_Status_FsmReady); // 3. 校验擦除结果（擦除后数据应为0xFFFF） fapiStatus = Fapi_doBlankCheck((uint32_t*)addr, 0x1000, &flashStatus); // 0x1000为扇区大小（可根据实际调整） if(fapiStatus != Fapi_Status_Success || flashStatus != Fapi_FlashStatus_Blank) { EINT; EDIS; return Fapi_Status_Fail; } // 4. 恢复全局中断 EINT; EDIS; return Fapi_Status_Success; }

3.3.2 数据编程函数

// 数据编程函数：addr-编程起始地址，pData-待编程数据，len-数据长度（单位：32位） Fapi_StatusType Flash_ProgramData(uint32_t addr, uint32_t* pData, uint16_t len) { Fapi_StatusType fapiStatus; uint16_t i; EALLOW; DINT; // 关闭全局中断 // 1. 校验地址合法性（确保地址在主Flash区范围内） if(addr < 0x080000 || addr > 0x0FFFFF) { EINT; EDIS; return Fapi_Status_InvalidAddress; } // 2. 逐32位编程数据（Flash编程最小单位为32位） for(i = 0; i < len; i++) { fapiStatus = Fapi_issueProgrammingCommand((uint32_t*)(addr + i*4), &pData[i], 4, 0, 0, Fapi_AutoEccGeneration); if(fapiStatus != Fapi_Status_Success) { EINT; EDIS; return fapiStatus; } // 等待编程完成 while(Fapi_checkFsmReady() != Fapi_Status_FsmReady); } EINT; // 恢复全局中断 EDIS; return Fapi_Status_Success; }

3.3.3 数据读取函数

// 数据读取函数：addr-读取起始地址，pData-存储读取数据的缓冲区，len-数据长度（单位：32位） void Flash_ReadData(uint32_t addr, uint32_t* pData, uint16_t len) { uint16_t i; // 直接通过地址访问读取Flash数据（类似RAM读取） for(i = 0; i < len; i++) { pData[i] = *(volatile uint32_t*)(addr + i*4); } }

3.3.4 数据校验函数

// 数据校验函数：addr-校验起始地址，pData-待校验数据，len-数据长度（单位：32位），返回值-校验结果（1-成功，0-失败） uint8_t Flash_VerifyData(uint32_t addr, uint32_t* pData, uint16_t len) { uint32_t readData; uint16_t i; for(i = 0; i < len; i++) { readData = *(volatile uint32_t*)(addr + i*4); if(readData != pData[i]) { return 0; // 校验失败 } } return 1; // 校验成功 }

3.4 步骤4：主函数编写（实战验证）

主函数中调用上述核心函数，实现“擦除→编程→读取→校验”的完整流程，并通过LED指示灯反馈操作状态（LED亮表示操作成功，闪烁表示失败），核心代码如下：

// 定义Flash操作参数 #define FLASH_TEST_ADDR 0x080000 // 测试扇区起始地址（主Flash区） #define DATA_LEN 4 // 待编程数据长度（4个32位数据，共16字节） uint32_t testData[DATA_LEN] = {0x12345678, 0x87654321, 0xABCDEF01, 0x10FEDCBA}; // 待编程数据 uint32_t readData[DATA_LEN]; // 存储读取的数据 void main(void) { Fapi_StatusType fapiStatus; // 1. 系统初始化（时钟、GPIO、Flash） InitSysCtrl(); // 系统时钟初始化（C2000Ware内置函数） DINT; InitPieCtrl(); // PIE中断控制器初始化 IER = 0; IFR = 0; InitPieVectTable(); // PIE中断向量表初始化 Flash_Init(); // Flash控制器初始化 // 2. 配置LED引脚（用于状态反馈，此处省略GPIO配置代码） LED_Init(); // 自定义LED初始化函数 // 3. Flash操作流程：擦除→编程→读取→校验 // 3.1 扇区擦除 fapiStatus = Flash_SectorErase(FLASH_TEST_ADDR); if(fapiStatus != Fapi_Status_Success) { LED_Flash(); // LED闪烁，提示擦除失败 while(1); } // 3.2 数据编程 fapiStatus = Flash_ProgramData(FLASH_TEST_ADDR, testData, DATA_LEN); if(fapiStatus != Fapi_Status_Success) { LED_Flash(); // LED闪烁，提示编程失败 while(1); } // 3.3 数据读取 Flash_ReadData(FLASH_TEST_ADDR, readData, DATA_LEN); // 3.4 数据校验 if(Flash_VerifyData(FLASH_TEST_ADDR, testData, DATA_LEN) == 1) { LED_On(); // LED常亮，提示操作成功 } else { LED_Flash(); // LED闪烁，提示校验失败 } // 4. 程序循环（后续可添加其他业务逻辑） while(1) { // 此处可添加Flash数据更新、ECC错误检测等逻辑 } }

3.5 步骤5：程序烧录与验证

程序编写完成后，进行编译、烧录，并验证Flash操作的正确性，步骤如下：

1. 编译工程：点击CCS工具栏中的“Build”按钮（锤子图标），编译工程，确保无报错（0 errors, 0 warnings）；若出现报错，优先检查头文件路径、cmd文件配置、API函数调用是否正确；

2. 连接硬件：将XDS110仿真器与开发板连接，开发板上电，确保仿真器被CCS识别（CCS右下角显示“Connected”）；

3. 程序烧录：点击CCS工具栏中的“Debug”按钮（虫子图标），进入调试模式，程序会自动停在main函数入口；点击“Run”按钮（绿色播放图标），程序开始运行，同时CCS会将程序固化到片内Flash中；

4. 烧录优化：烧录完成后，若出现“需手动复位才能启动”的问题，可在编程完成后添加软复位代码（SysCtl_softReset();），触发芯片自动复位，无需手动操作；

5. 结果验证：观察LED状态，若LED常亮，说明Flash擦除、编程、读取、校验均成功；若LED闪烁，需通过CCS调试功能排查问题（如设置断点，查看fapiStatus返回值，定位失败环节）；

6. 二次验证：断电重启开发板，若LED仍常亮，说明程序已成功固化到Flash中，芯片上电后从Flash启动，验证Flash的掉电保存功能。

四、调试优化与常见问题解决

4.1 调试技巧

• API状态调试：通过查看Fapi_StatusType类型的返回值，定位Flash操作失败的原因（如Fapi_Status_InvalidAddress表示地址非法，Fapi_Status_Fail表示操作失败）；

• 寄存器调试：在CCS调试模式下，查看Flash控制器寄存器（如Flash0CtrlRegs）的状态，判断Flash是否处于READY模式，排查时序配置问题；

• 地址调试：通过CCS的“Memory Browser”功能，查看Flash对应地址的数据，验证擦除、编程、读取结果是否正确，排查地址越界问题；

• 复位信号调试：若烧录后无法自动启动，可使用示波器抓取nRST引脚波形，确认复位信号是否正常释放，排查硬件复位电路问题。

4.2 常见问题及解决方案

问题1：Flash擦除/编程失败，返回Fapi_Status_Fail

原因分析：① 目标区域未解除保护（如DCSM模块配置了密码保护）；② 等待周期配置错误，导致Flash访问超时；③ 地址非法（超出Flash范围或指向Boot ROM/OTP区）；④ 电源不稳定，导致Flash操作异常。

解决方案：① 检查DCSM配置，解除Flash区域保护；② 重新配置等待周期，确保与CPU主频匹配；③ 核对Flash地址范围，确保操作地址合法；④ 检查电源模块，确保供电稳定（避免瞬时压降）。

问题2：烧录程序后，芯片需手动复位才能启动

原因分析：① 烧录后未触发软复位，BootROM未重新引导程序；② Flash等待周期未配置，高速运行时访问Flash失败；③ 复位向量表映射错误，BootROM无法找到Flash入口地址。

解决方案：① 在编程完成后添加软复位代码（SysCtl_softReset();）；② 正确配置Flash等待周期和缓存、预取功能；③ 检查cmd文件，确保复位向量（.reset段）映射到Flash起始地址，同时配置BootMode为Flash启动模式（SysCtl->BootMode = 0x1;）。

问题3：Flash读取数据与写入数据不一致，ECC校验失败

原因分析：① 编程时未启用自动ECC生成；② 数据未按32位对齐，导致编程错误；③ Flash硬件损坏，或ECC校验区异常；④ 编程后未等待操作完成就进行读取。

解决方案：① 编程时指定Fapi_AutoEccGeneration参数，自动生成ECC校验码；② 确保待编程数据按32位对齐，调整数据长度；③ 更换芯片，排查硬件问题；④ 编程后添加等待FSM就绪的代码（while(Fapi_checkFsmReady() != Fapi_Status_FsmReady);）。

问题4：CCS烧写Flash时提示“内存地址越界”

原因分析：① cmd文件配置错误，未将程序段（.text、.cinit等）正确映射到Flash合法区域；② 工程目标器件选型错误（如误选F28377D而非F28377SPTPS）；③ 定义的全局数组过大，超出Flash容量。

解决方案：① 修正cmd文件，确保程序段映射到正确的Flash地址范围；② 重新创建工程，选择正确的芯片型号；③ 优化代码，减少大型全局数组的使用，或将部分数据存储到RAM中。

问题5：Flash擦写次数过多，数据存储不稳定

原因分析：Flash擦写寿命有限（约100,000次），频繁擦写同一扇区会导致存储单元损坏，数据丢失。

解决方案：① 采用磨损均衡算法，将数据写入操作分布在不同扇区，避免频繁擦写同一位置；② 采用数据缓存机制，先将数据缓存在RAM中，累积一定量后再批量写入Flash，减少擦写频率；③ 对关键数据进行冗余存储，提升可靠性。

五、实战总结与扩展

5.1 实战总结

本次实战围绕TMS320F28377SPTPS片内Flash开发，完成了从环境搭建、底层配置、核心函数编写到程序烧录、调试优化的全流程，核心要点如下：

• TMS320F28377SPTPS片内Flash具备1MB容量、ECC校验、DCSM安全保护等特性，开发时需严格遵循其存储结构和操作时序；

• Flash操作依赖TI提供的Flash API库，核心流程为“擦除→编程→读取→校验”，需注意地址合法性、数据对齐、中断管理等细节；

• 工程配置（cmd文件、头文件路径、等待周期）和硬件连接（仿真器、电源）是开发成功的基础，常见问题多源于配置错误或操作不规范；

• 调试时需善用CCS的调试工具（断点、内存查看、寄存器查看），结合API返回值和硬件反馈，快速定位并解决问题。

5.2 扩展应用

基于本次实战，可将Flash开发应用于以下实际场景，进一步拓展功能：

• 程序升级：通过串口、SPI等外设接收升级程序，写入Flash指定区域，实现设备固件在线升级；

• 参数存储：将设备校准参数、用户配置参数（如电机控制参数、工业控制阈值）存储到Flash中，实现掉电保存，避免每次上电重新配置；

• 数据日志：将设备运行过程中的关键数据（如温度、电流、故障信息）写入Flash，便于后续追溯和分析；

• 安全加密：利用DCSM模块对Flash分区进行密码保护，防止程序被非法读取或篡改，提升产品安全性，适用于保密要求较高的场景。

通过本次实战，可熟练掌握TMS320F28377SPTPS片内Flash的开发技巧，解决实际项目中的Flash应用问题，为后续复杂嵌入式系统开发奠定基础。开发过程中，建议结合TI官方文档（如《TMS320F2837xD Flash API》《TMS320F28377SPTPS datasheet》），深入理解Flash的底层机制，提升开发效率和代码可靠性。
