概述大纲

云平台

• 云服务器作为应用的最终载体
• VPC为所有云服务器提供网络隔离
• 所有云服务器都是绑定某个私有网络
• 安全组控制每个服务器的防火墙规则
• 公网IP使得资源可访问
• 端口转发的方式访问到具体服务器

行成局域网 VPC

可固定IP数量

维度	具体好处	简要说明
网络隔离安全	独立私有网络空间	资源与公网、其他租户逻辑隔离，避免直接暴露
	自定义安全组 / 防火墙	精细控制入站、出站流量，只开放必要端口
	子网分段规划	可划分公网子网、私有子网，核心数据不触达公网
网络可控性	自定义网段与 IP	自由规划内网 IP 段（如 192.168.xx、10.xx），不冲突
	路由表自主管理	控制流量走向，指定哪些子网走公网、哪些走内网
	弹性公网 IP 绑定	可独立申请、解绑公网 IP，灵活对外提供服务
访问与连接	支持 VPN / 专线接入	企业本地机房与云上 VPC 安全互通，构建混合云
	同区域 / 跨区域互联	VPC 对等连接，实现多业务系统内网互通
	内网访问云服务	走内网访问数据库、对象存储等，更安全更快
性能与成本	内网流量低延迟、免费	同 VPC 内云产品内网通信，速度快且不计公网流量费
	带宽灵活控制	独立管理公网出口带宽，避免资源争抢
运维与扩展	架构标准化	适合按环境划分（开发 / 测试 / 生产），互不干扰
	高可用与容灾	跨可用区部署资源，VPC 统一网络平面
	易扩展迁移	网络架构稳定，新增资源可直接加入现有规划

Docker

入门

Docker是一种虚拟化容器技术。Docker基于镜像，可以秒级启动各种容器。每一种容器都是一个完整的运行环境，容器之间互相隔离。

docker rm -f 容器名 # 先删容器 docker rmi 镜像名 # 再删镜像

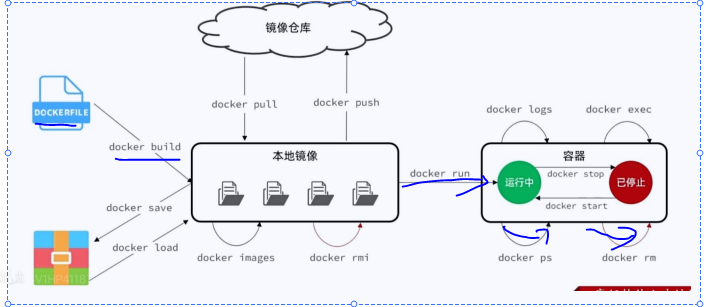

1.docker build -docker shell脚本编写

2.docker save / docker load -打包压缩 -解压

3.docker pull docker push-拉取-上传

4.docker images docker rmi-查看镜像 删除镜像

5..docker run 运行

6.docker logs- docker exec 日志退出

7.docker ps docker rm-查看容器-删除容器

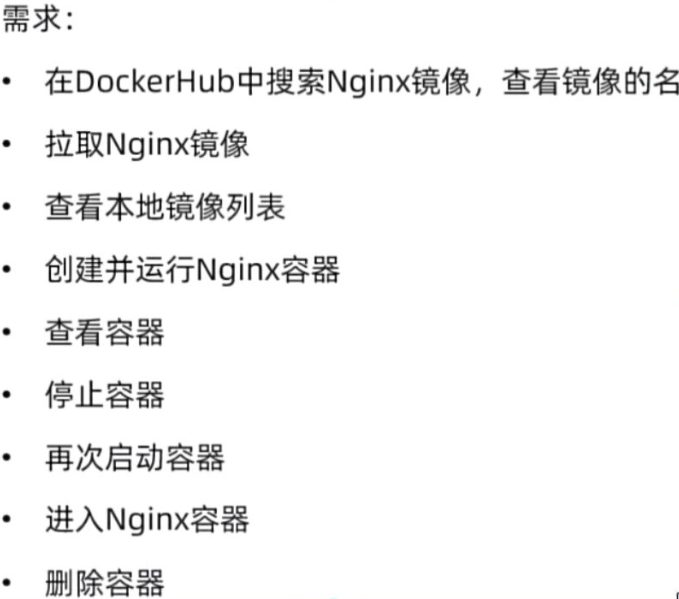

docker案例基础操作

docker pull nginx

docker images
docker save -o nginx.tar nginx:latest
docker rmi nginx:latest
docker load -i nginx.tar
docker run -d --name nginx -p 80:80 nginx

docker stop nginx

docker start nginx

docker ps

docker logs -f nginx

docker exec -it nginx bash

exit

docker rm nginx

docker stop nginx

docker rm nginx

数据卷

容器内的磁盘 是最小系统体 没有vim等编辑软件 如果想要更改内容就会灰常复杂 数据卷是一个虚拟目录 它将宿主机目录映射到1容器内目录 完成相互映射

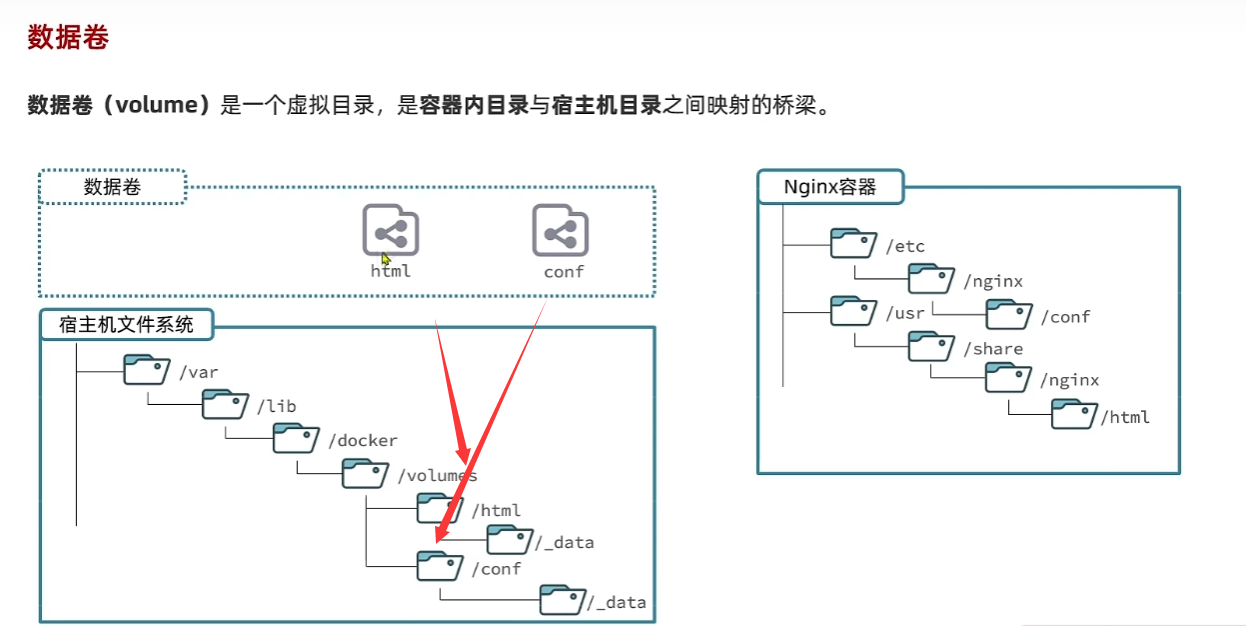

映射图

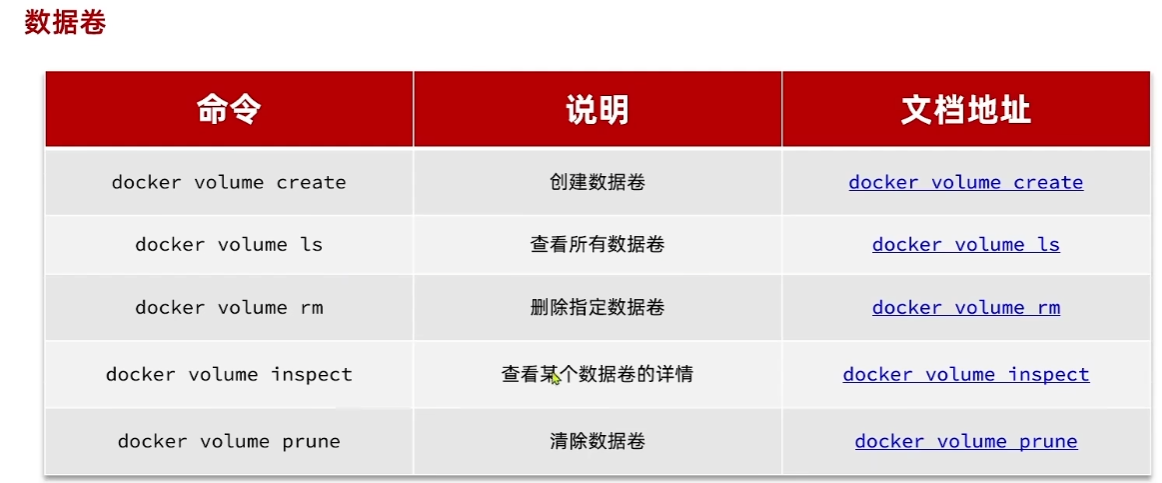

数据卷指令

数据卷挂载

run -v 参数 数据卷：容器内目录

当创建容器时，如果数据卷不存在，会自动创建数据卷

docker run -d --name nginx -p 80:80 -v html:/usr/share/nginx/html nginx

docker volume inspect html

挂载目录：/var/lib/docker/volumes/html/_data

随便修改 成功

本地目录挂载

docker inspect mysql
-mysql自带一个匿名卷


"Mounts": [
           {
               "Type": "volume",
               "Name":
"958f2ac10e1cffd31f52ef1781b9def6a1e6a4dbb29ee83151a70d2a5ad8aa61",
               "Source":
"/var/lib/docker/volumes/958f2ac10e1cffd31f52ef1781b9def6a1e6a4dbb29ee83151a
70d2a5ad8aa61/_data",
               "Destination": "/var/lib/mysql",
               "Driver": "local",
               "Mode": "",
               "RW": true,
               "Propagation": ""
           }
       ],

该目录存储这mysql的数据

mysql--容器内--本主机 匿名卷--名字很长 问题

mysql版本升级 删旧版容器 改新容器 新版本容器 生成新的卷 只能拷贝 ---

将mysql的数据映射到本地 这样每次新的mysql容器到来 我们继续指向映射地址 达到数据不变化

自定义镜像

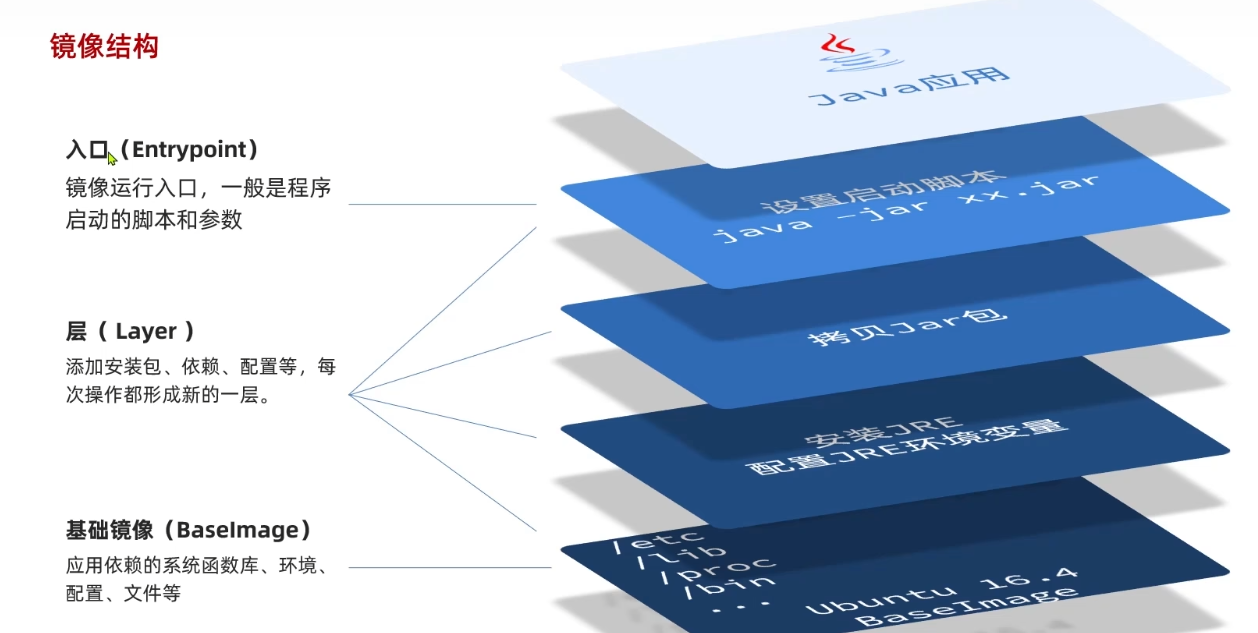

什么是镜像:镜像包含了应用程序 程序运行的系统函数库

构建镜像就是把上述过程打包 部署jave镜像过程

1.准备linux服务器 2.安装jre并配置环境变量 3.拷贝jar包 4.运行jar包

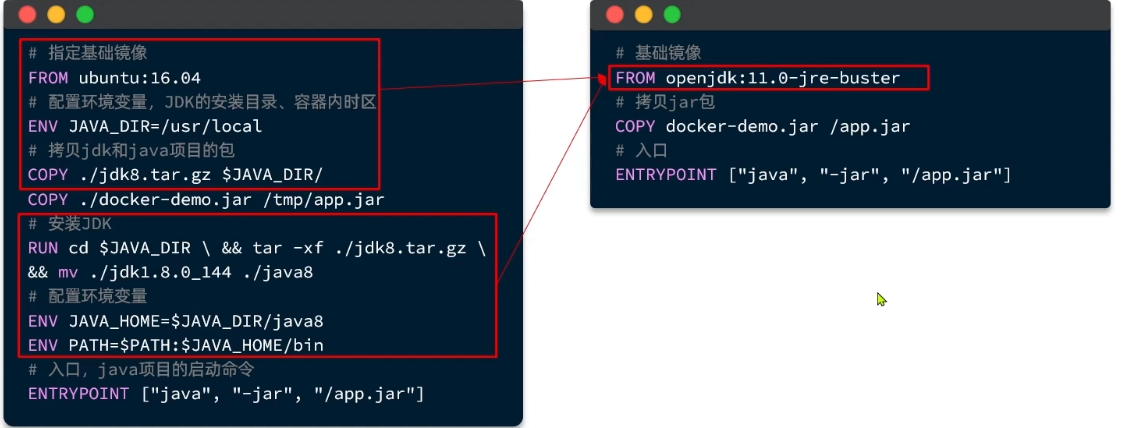

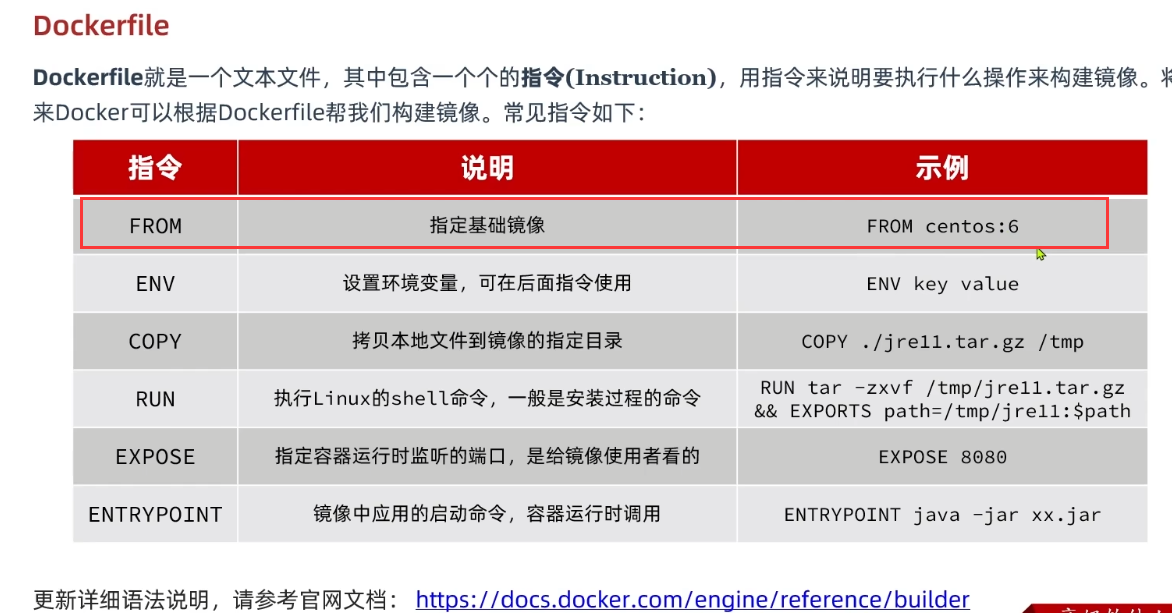

docker镜像制作

对此镜像的指令

有好心人已经将基础包搭建好了 我们只需要拷贝jar包 指定入口即可

加载命令

docker build -t 容器名字 .(dockerfile的名字)--jar的镜像已经导入

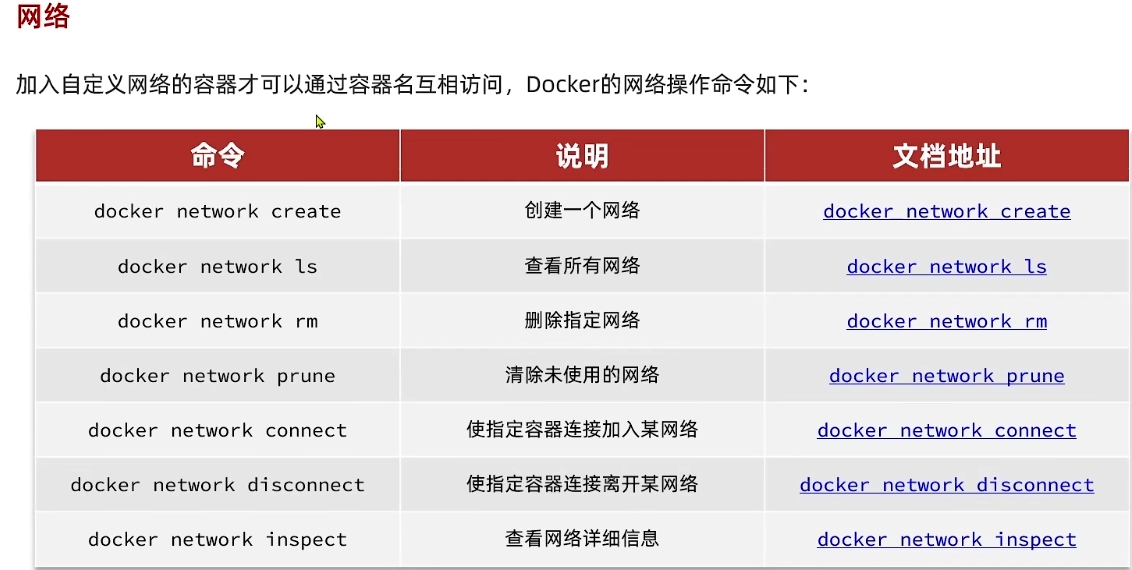

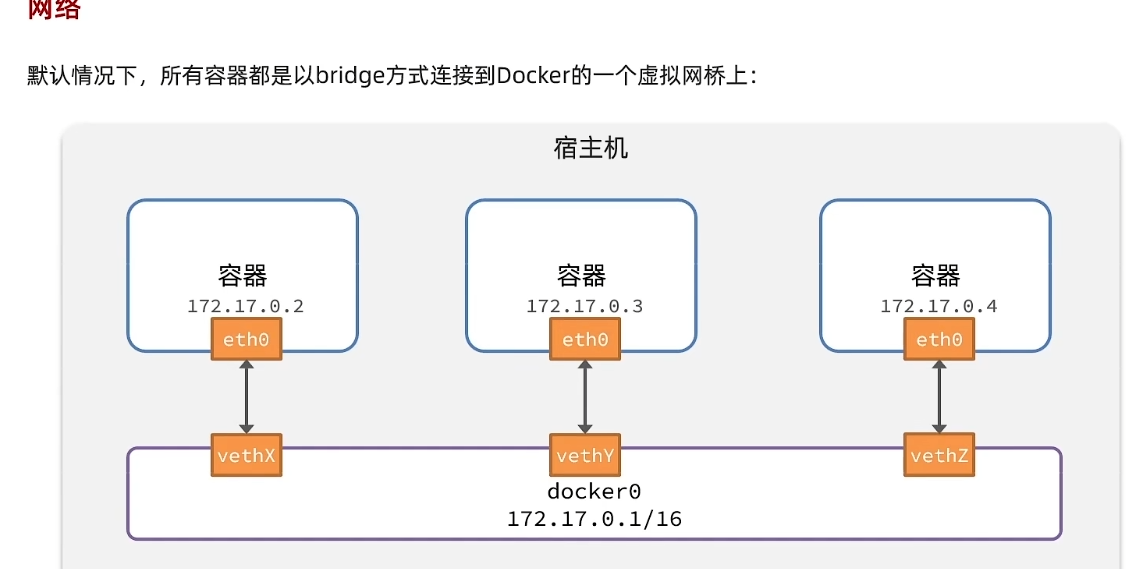

容器网络互联

场景 我们的java容器要访问mysql内的资源 就需要网络互相连接

由ip绑定 如果ip改变又得更改 配置 故此我们自定义网桥

通过容器名实现互连

docker network create ii

docker network connect ii nginx

docker network connect ii my-mysql

docker exec -it nginx bash

root@778bbc619985:/# ping my-mysql

PING my-mysql (172.18.0.3) 56(84) bytes of data. 64 bytes from my-mysql.ii (172.18.0.3): icmp_seq=1 ttl=64 time=0.059 ms

• Nginx 可以反向代理后端服务
• 后端服务可以用 my-mysql:3306 连接数据库
• 所有通信走内网，不暴露端口到宿主机

Kubernetes

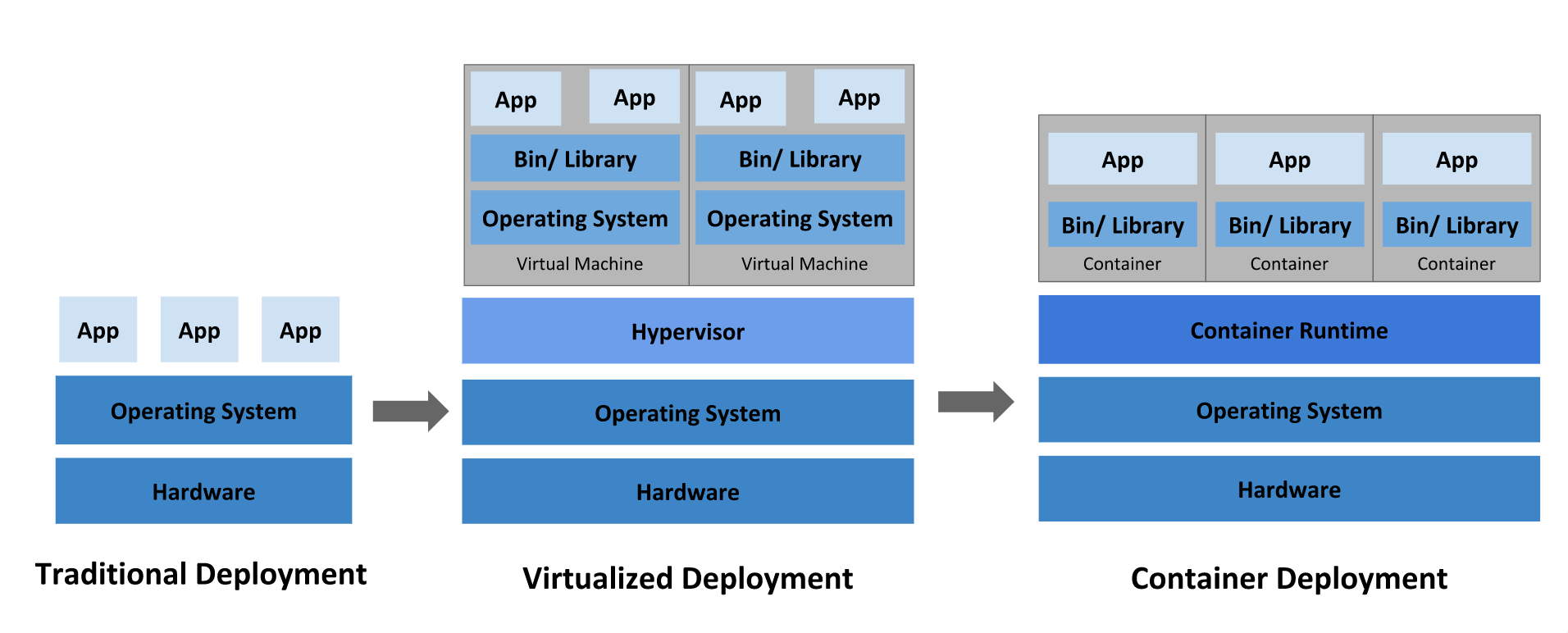

维度	传统部署	虚拟化部署	容器化部署
隔离级别	无隔离	硬件级 / 系统级强隔离	进程级弱隔离
系统开销	无	高（完整 OS）	极低（仅应用 + 依赖）
启动速度	秒级（应用启动）	分钟级（系统开机）	秒级（进程启动）
镜像大小	无统一镜像	GB 级	MB 级
资源利用率	极低	中等	极高
适用场景	单应用、高性能需求	强隔离、多 OS 需求	微服务、云原生、快速迭代

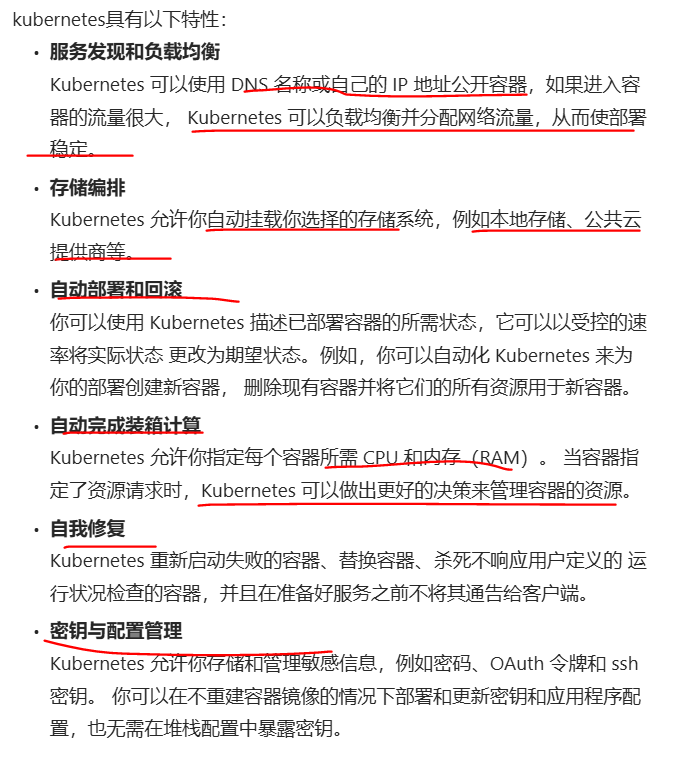

特性

kubernetes 为你提供了一个可弹性运行分布式系统的框架。 Kubernetes 会满足你的扩展要求、故障转移、部署模式等。 例如，Kubernetes 可以轻松管理系统的 Canary 部署。

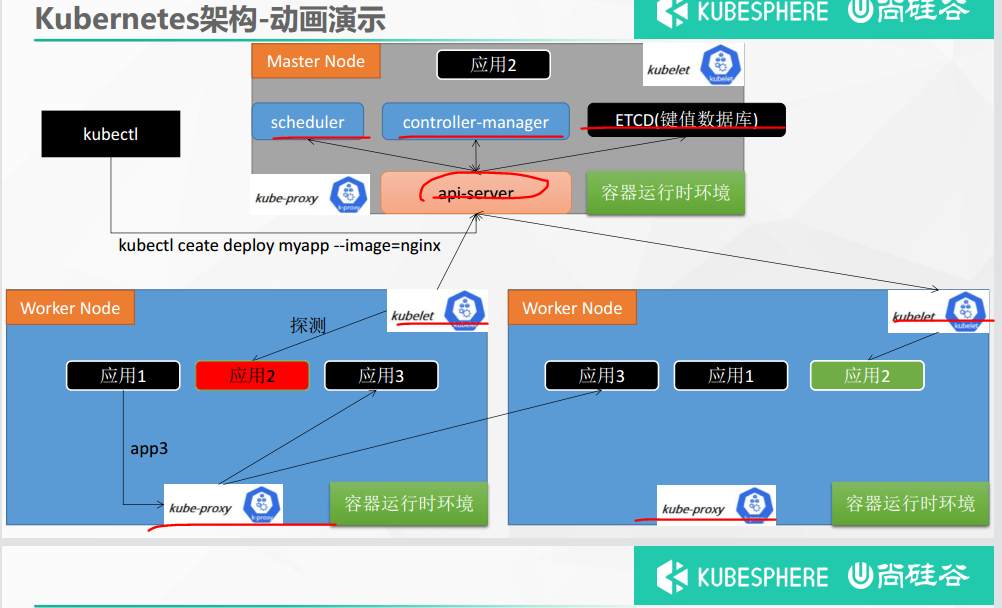

架构

工作方式

Kubernetes Cluster = N Master Node + N Worker Node：N主节点+N工作节点； N>=1

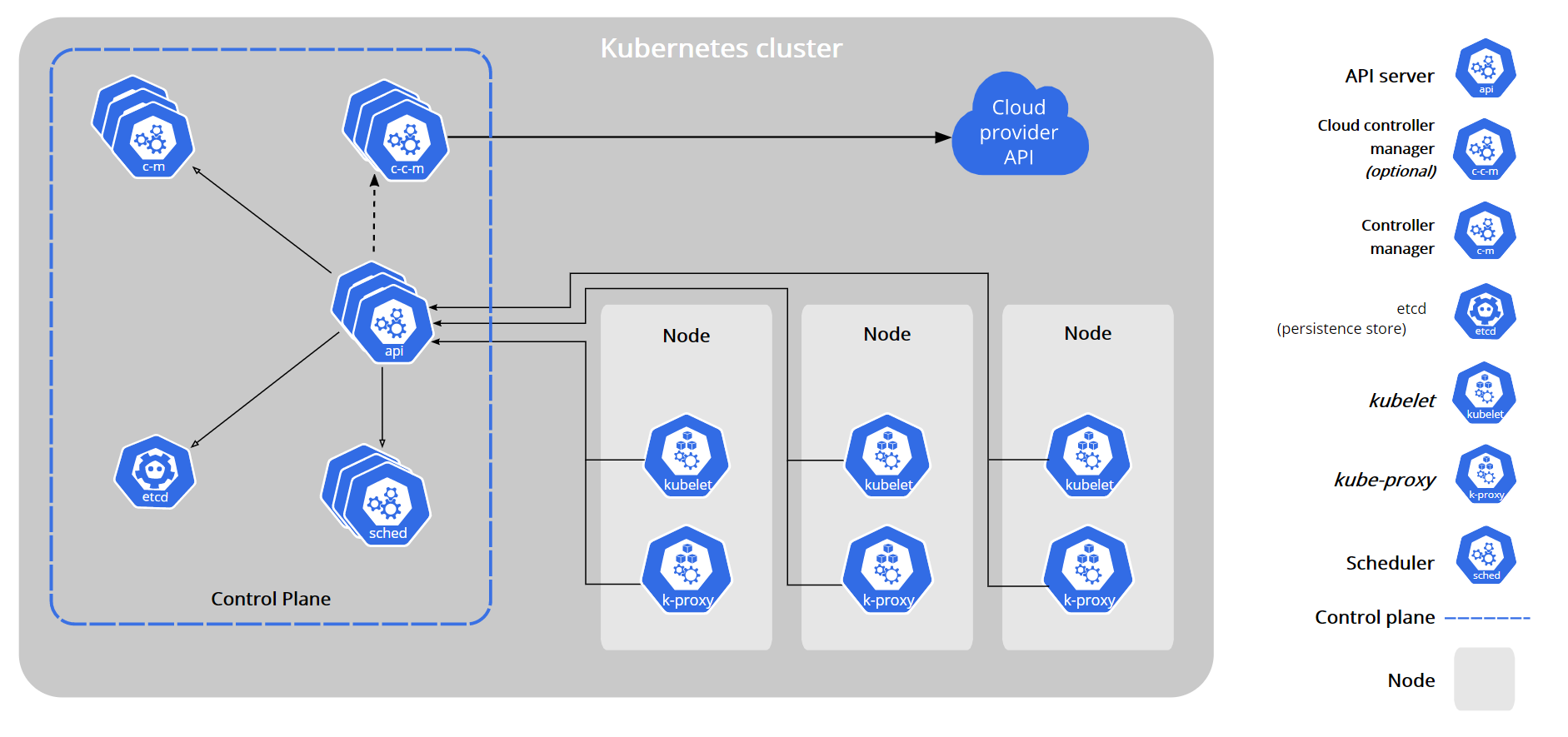

组件架构

Control Plane Components

控制平面组件概述

控制平面的组件对集群做出全局决策(比如调度)，以及检测和响应集群事件（例如，当不满足部署的 replicas 字段时，启动新的 pod）。

控制平面组件可以在集群中的任何节点上运行。 然而，为了简单起见，设置脚本通常会在同一个计算机上启动所有控制平面组件， 并且不会在此计算机上运行用户容器。

kube-apiserver

API 服务器是 Kubernetes 控制面的组件， 该组件公开了 Kubernetes API。 API 服务器是 Kubernetes 控制面的前端。

Kubernetes API 服务器的主要实现是 kube-apiserver。 kube-apiserver 设计上考虑了水平伸缩，也就是说，它可通过部署多个实例进行伸缩。 你可以运行 kube-apiserver 的多个实例，并在这些实例之间平衡流量。

etcd

etcd 是兼具一致性和高可用性的键值数据库，可以作为保存 Kubernetes 所有集群数据的后台数据库。

你的 Kubernetes 集群的 etcd 数据库通常需要有个备份计划。

kube-scheduler

控制平面组件，负责监视新创建的、未指定运行节点（node）的 Pods，选择节点让 Pod 在上面运行。

调度决策考虑的因素包括单个 Pod 和 Pod 集合的资源需求、硬件/软件/策略约束、亲和性和反亲和性规范、数据位置、工作负载间干扰和最后时限。

kube-controller-manager

在主节点上运行控制器的组件。

从逻辑上讲，每个控制器都是一个单独的进程， 但是为了降低复杂性，它们都被编译到同一个可执行文件，并在一个进程中运行。

这些控制器包括:

• 节点控制器（Node Controller）: 负责在节点出现故障时进行通知和响应
• 任务控制器（Job controller）: 监测代表一次性任务的 Job 对象，然后创建 Pods 来运行这些任务直至完成
• 端点控制器（Endpoints Controller）: 填充端点(Endpoints)对象(即加入 Service 与 Pod)
• 服务帐户和令牌控制器（Service Account & Token Controllers）: 为新的命名空间创建默认帐户和 API 访问令牌

cloud-controller-manager

云控制器管理器是指嵌入特定云的控制逻辑的控制平面组件。 云控制器管理器允许您链接集群到云提供商的应用编程接口中， 并把和该云平台交互的组件与只和您的集群交互的组件分离开。

cloud-controller-manager 仅运行特定于云平台的控制回路。 如果你在自己的环境中运行 Kubernetes，或者在本地计算机中运行学习环境， 所部署的环境中不需要云控制器管理器。

与 kube-controller-manager 类似，cloud-controller-manager 将若干逻辑上独立的控制回路组合到同一个可执行文件中，供你以同一进程的方式运行。 你可以对其执行水平扩容（运行不止一个副本）以提升性能或者增强容错能力。

下面的控制器都包含对云平台驱动的依赖：

• 节点控制器（Node Controller）: 用于在节点终止响应后检查云提供商以确定节点是否已被删除
• 路由控制器（Route Controller）: 用于在底层云基础架构中设置路由
• 服务控制器（Service Controller）: 用于创建、更新和删除云提供商负载均衡器

Node 组件

节点组件在每个节点上运行，维护运行的 Pod 并提供 Kubernetes 运行环境。

kubelet

一个在集群中每个节点（node）上运行的代理。 它保证容器（containers）都 运行在 Pod 中。

kubelet 接收一组通过各类机制提供给它的 PodSpecs，确保这些 PodSpecs 中描述的容器处于运行状态且健康。 kubelet 不会管理不是由 Kubernetes 创建的容器。

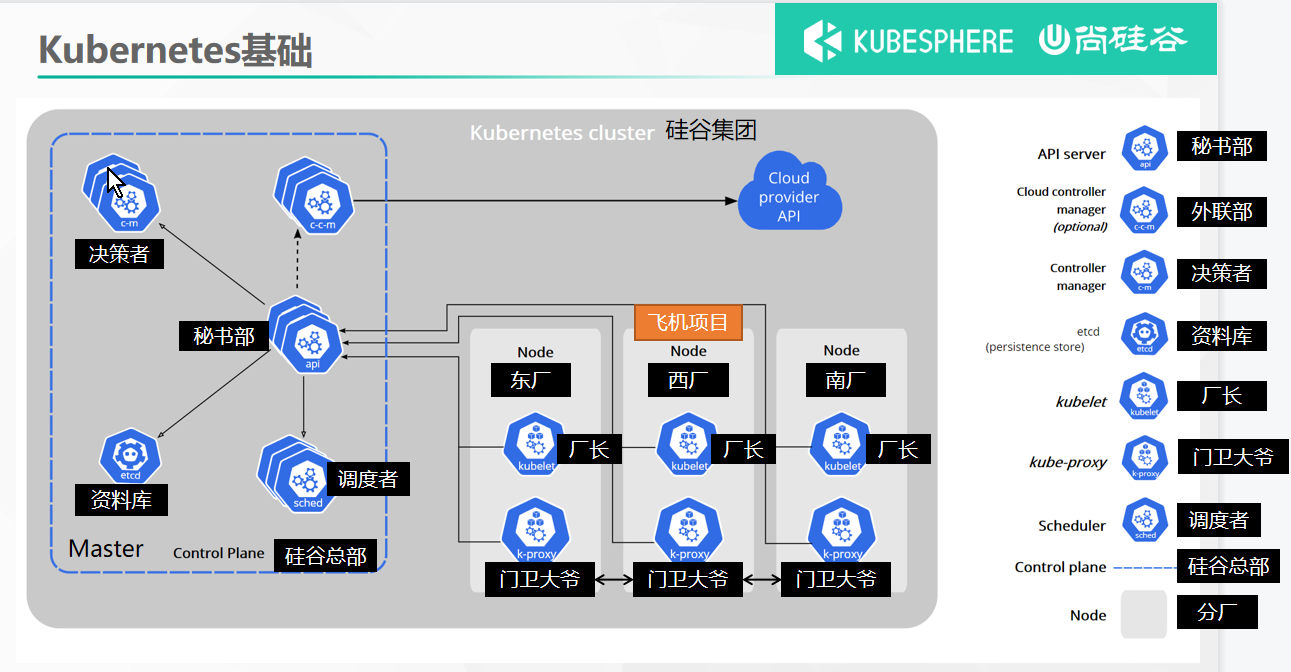

K8s 组件	类比角色	核心职责
kube-apiserver	秘书部	集群入口、API 网关、认证授权
etcd	资料库	集群状态存储、数据一致性保障
kube-scheduler	调度者	Pod 节点调度、资源分配
kube-controller-manager	决策者	集群状态监控、自动化运维、自愈
cloud-controller-manager	外联部	云厂商 API 对接、云资源联动
kubelet	厂长	节点代理、Pod 生命周期管理
kube-proxy	门卫大爷	节点网络规则、Service 负载均衡
Master/Control Plane	硅谷总部	集群管控、全局决策
Node	分厂	业务运行、指令执行

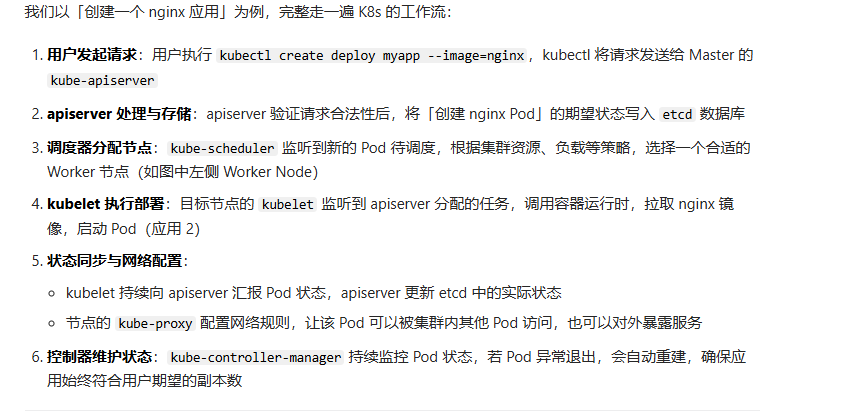

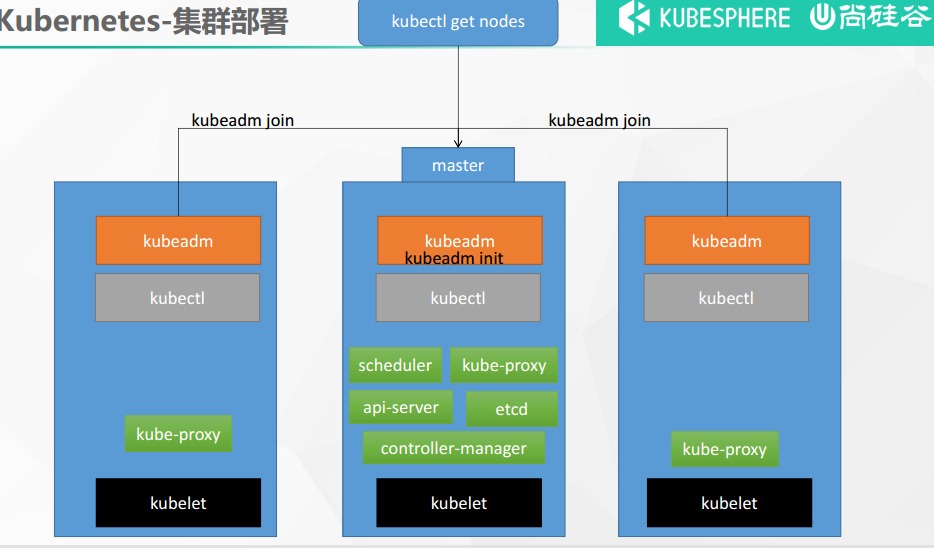

kubeadm创建集群

主从

Master Node（控制平面）

Master 节点是集群的管控中心，所有调度、决策都在这里完成，核心组件如下：

组件	核心作用	关键细节
kube-apiserver 秘书部	集群的「唯一入口」	所有操作（包括 kubectl 命令、其他组件通信）都必须通过它，是唯一能直接读写 etcd 的组件，提供 RESTful API，负责认证、授权、准入控制
etcd 资料库	集群的「分布式数据库」	存储整个集群的所有状态数据（节点信息、Pod 信息、配置等），是 K8s 的「数据大脑」，保证数据一致性
kube-scheduler 调度者	集群的「调度器」	负责为新创建的 Pod 选择最合适的 Worker 节点部署，会根据资源、亲和性、负载等策略调度
kube-controller-manager 外联部	集群的「控制器管家」	运行各类控制器（节点控制器、副本控制器、端点控制器等），持续维护集群状态，确保实际状态与用户期望一致
cloud-controller-manager（可选）	云服务商适配组件	对接云厂商 API，实现云资源（负载均衡、存储、网络）的自动化管理

组件	核心作用	关键细节
kubelet 厂长	节点的「代理管家」	每个 Worker 节点的核心进程，负责：1. 向 Master 汇报节点状态2. 接收 Master 指令，创建 / 启动 / 停止 Pod3. 持续监控 Pod 健康状态（存活 / 就绪探针）
kube-proxy 门卫	节点的「网络代理」	维护节点上的网络规则，实现 Pod 之间、Pod 与外部的网络通信，负责 Service 的负载均衡和流量转发
容器运行时（Container Runtime）	容器的「运行引擎」	负责实际拉取镜像、启动 / 停止容器，常见实现：Docker、containerd、CRI-O 等
Pod（应用载体）	应用的「运行单元」	K8s 中最小的部署单元，一个 Pod 可以包含一个或多个紧密关联的容器（图中的「应用 1/2/3」就是运行在 Pod 中）

核心观念

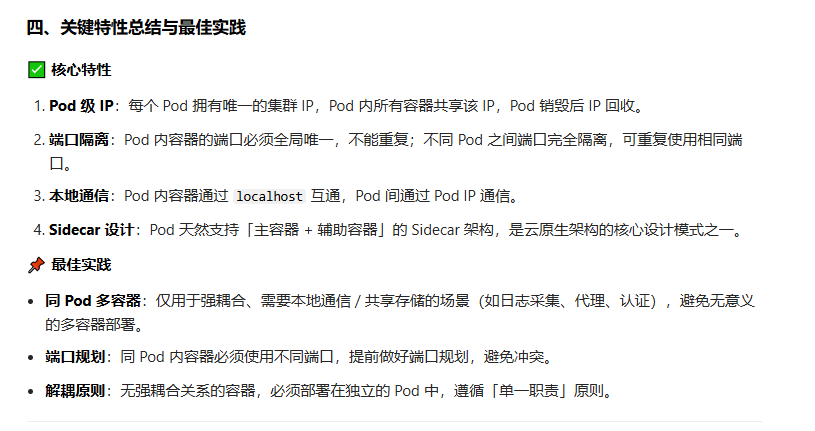

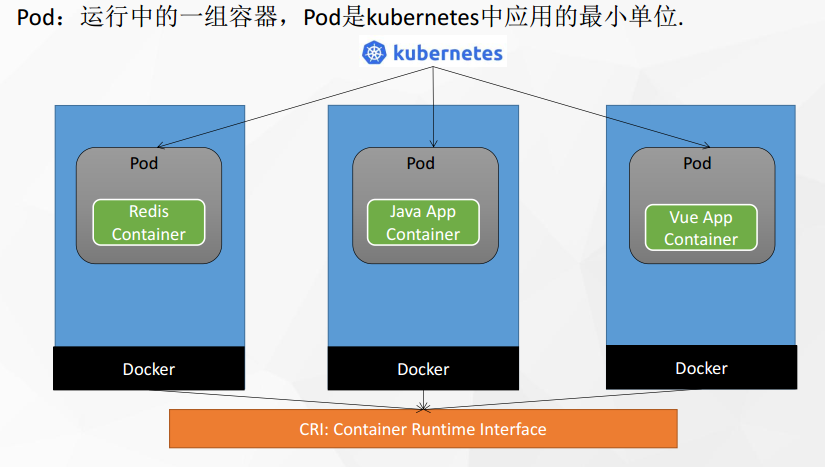

Pod

Pod 是 Kubernetes 中最小的部署单元，最核心的特性就是「共享网络命名空间 + 共享存储卷」：

•

• 默认遵循「一个 Pod 一个容器」：99% 的场景都应该这么做，这是 K8s 设计的初心，也是微服务的标准实践。
• 多容器仅用于 Sidecar 模式：只有当两个容器强耦合、必须同生共死、需要本地通信时，才考虑多容器，否则绝对禁止。
• 绝对避免「把多个独立应用塞进一个 Pod」：这是典型的反模式，会带来扩缩容、运维、故障恢复的一系列问题。

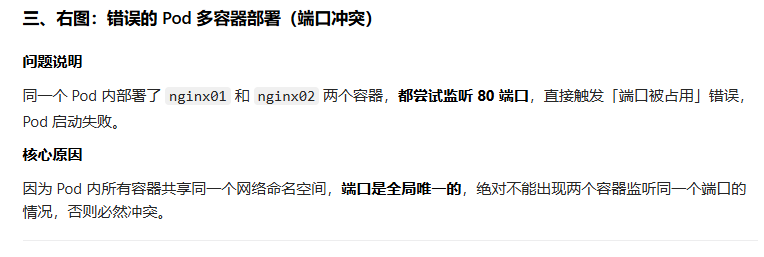

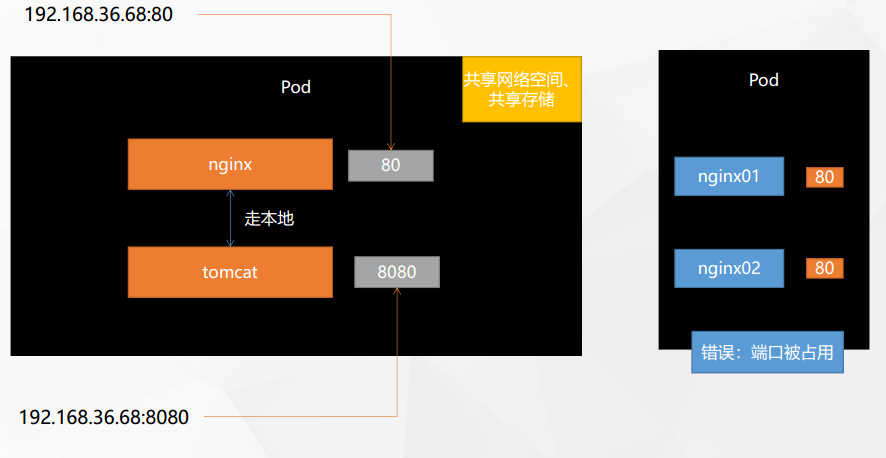

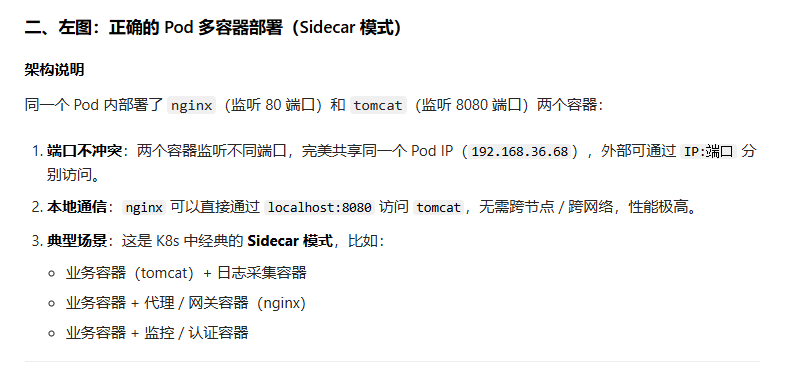

• 图中的 nginx+tomcat 是 Sidecar 模式的示例：nginx 作为代理，tomcat 作为业务容器，两者强耦合，本地通信，是合法的多容器场景；而两个 nginx 是错误的，因为是两个独立应用，端口冲突，违背设计原则

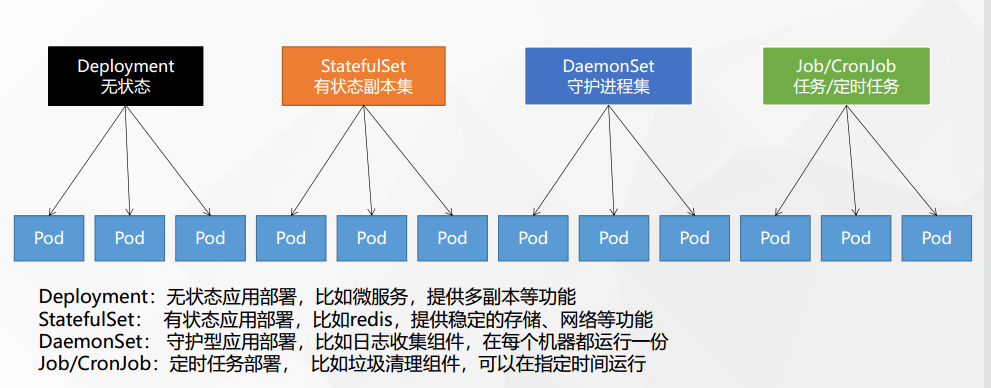

Deployment

Deployment：代表一次部署，产生1个或多个Pod

Deployment：扩缩容

扩容 kubectl scale
Pod
缩容 kubectl scale

Deployment：自愈&故障转移

Deployment：滚动更新

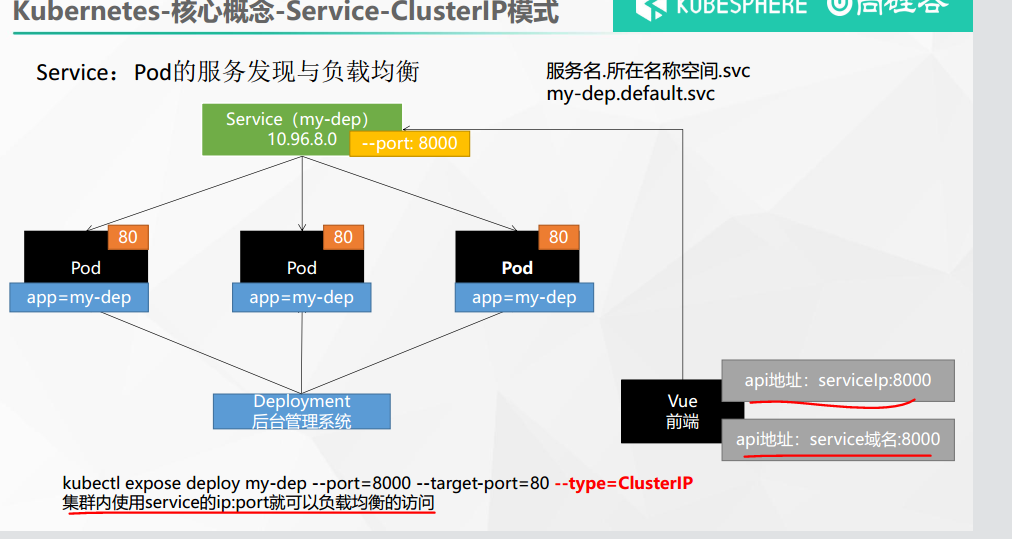

ClusterIP 模式 Service 解析

组件	作用	图中示例
Pod	运行应用的最小容器单元，IP 随重启 / 调度动态变化	3 个 app=my-dep 标签的 Pod，容器端口 80
Deployment	管理 Pod 副本的控制器，保证 Pod 数量、状态稳定	后台管理系统，维护 3 个 my-dep Pod
Service (ClusterIP)	为 Pod 提供固定的虚拟 IP、负载均衡与服务发现	my-dep Service，虚拟 IP 10.96.8.0，服务端口 8000
K8s 核心 DNS	为 Service 生成固定域名，实现服务名访问	my-dep.default.svc（服务名。命名空间.svc）

Service 类型对比

Service 类型	访问范围	适用场景
ClusterIP	仅集群内	微服务内部通信（默认）
NodePort	集群外通过节点 IP: 端口访问	临时测试、小型服务
LoadBalancer	公网访问（云厂商支持）	生产环境对外服务
ExternalName	集群内访问外部服务	映射外部域名到集群内

kubectl expose deploy my-dep --port=8000 --target-port=80 --type=ClusterIP

• expose deploy my-dep：为名为 my-dep 的 Deployment 创建 Service
• --port=8000：Service 端口
• --target-port=80：Pod 容器端口
• --type=ClusterIP：指定 Service 类型为 ClusterIP（K8s 默认类型）

• ClusterIP
• 集群内唯一默认的 Service 类型，无需额外配置即可使用
• 提供固定的访问入口，解决 Pod IP 动态变化的问题
• 内置负载均衡，自动分发流量到后端 Pod
• 支持 DNS 服务发现，微服务间通过服务名通信，解耦依赖

• ❌ 使用限制

• 仅支持集群内访问，无法直接被集群外（如公网、本地开发环境）访问
• 若需外部访问，需配合 Ingress、NodePort 或 LoadBalancer 类型 Service

# 查看 Service 信息
kubectl get svc my-dep
# 查看 Service 后端端点（关联的 Pod IP）
kubectl get endpoints my-dep
# 测试集群内访问（需在集群内 Pod 中执行）
curl my-dep.default.svc:8000

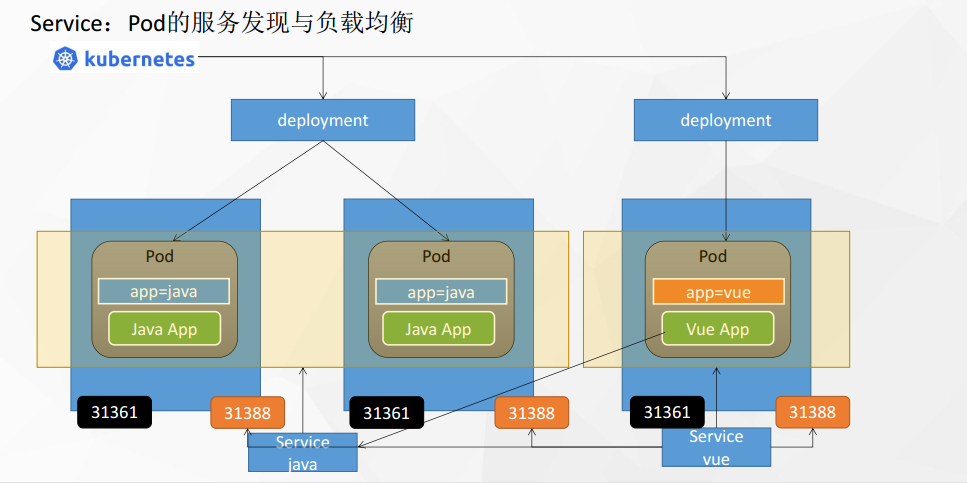

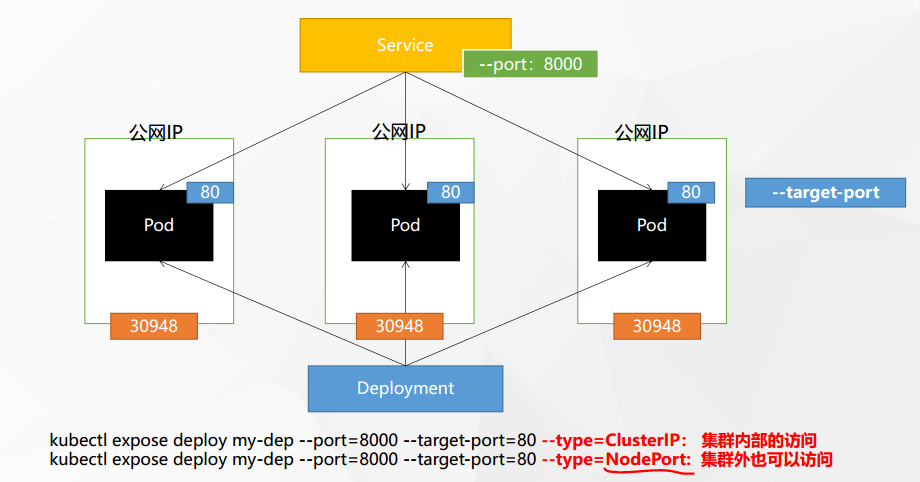

Service-NodePort

负载均衡

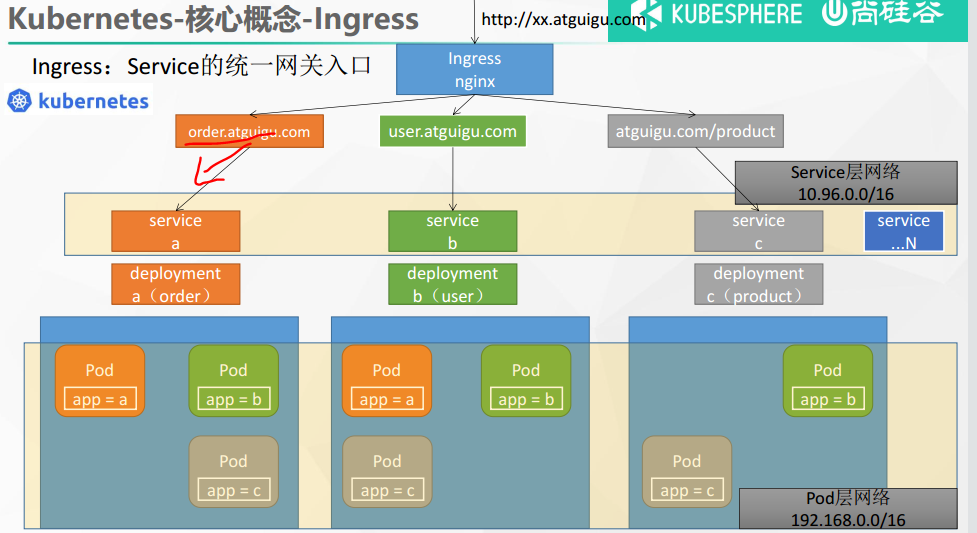

Ingress

Service的统一网关入口

外部流量如何通过 Ingress 进入集群内部并转发给对应服务

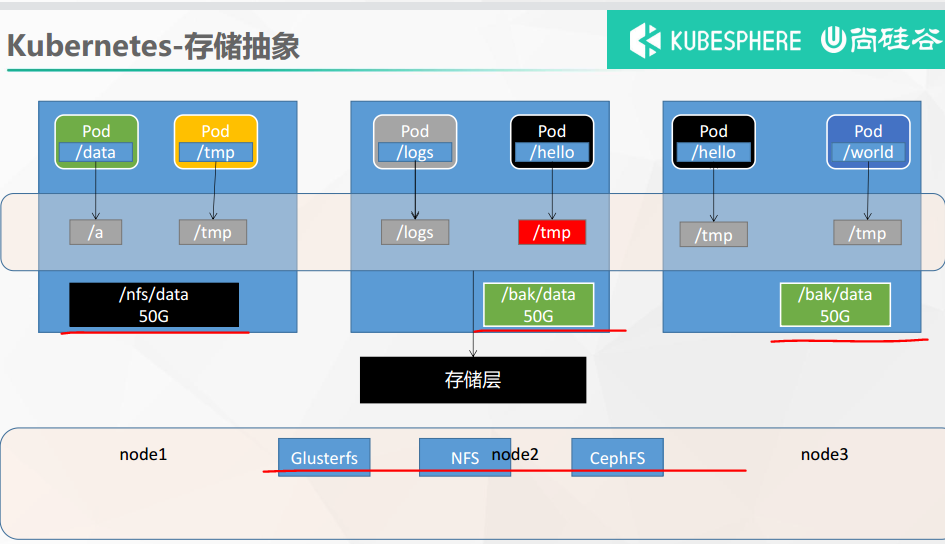

存储抽象

K8s 中 Pod 是动态调度、随时销毁重建的，Pod 内的文件默认存在「容器可写层」，Pod 销毁后数据会彻底丢失。

• 业务需求：日志、数据库、配置文件等数据需要持久化、跨 Pod 共享、跨节点迁移。
• 解决方案：通过「存储抽象层」，把底层不同的存储系统（NFS、Ceph、GlusterFS 等）统一封装，让 Pod 用「标准接口」就能使用存储，不用关心底层是哪种存储、在哪个节点

这是真正存储数据的物理 / 网络存储，K8s 通过「存储插件（CSI）」对接不同的存储系统

存储系统	特点	适用场景
NFS	网络文件系统，简单易用，部署成本低	中小集群、共享文件存储、日志存储
CephFS	分布式文件系统，高可用、可扩展、支持快照 / 配额	生产级大规模集群、数据库、高并发业务
GlusterFS	开源分布式文件系统，高可用、横向扩展	企业级共享存储、虚拟化 / 容器场景

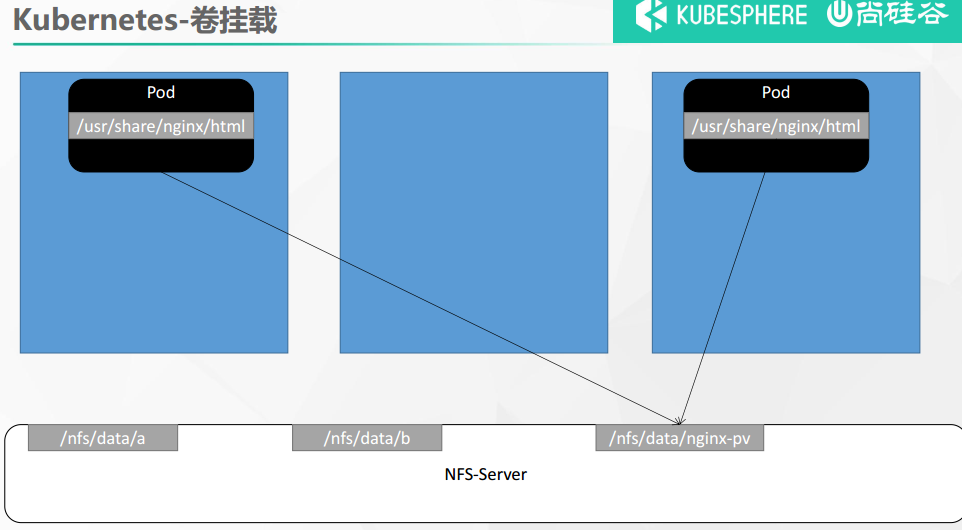

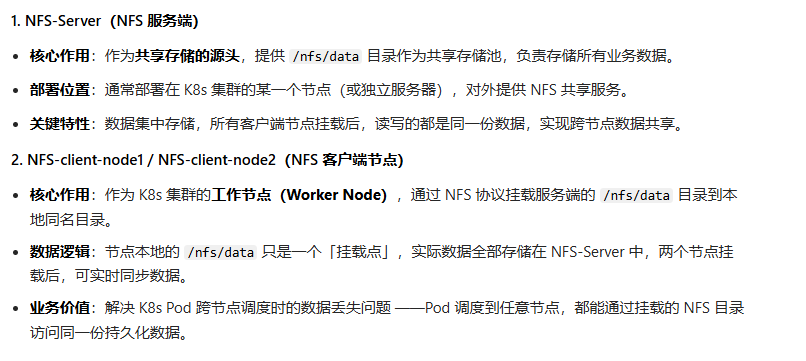

NFS PV  PVC

[NFS 物理存储] ←→ [PV（存储资源抽象）] ←→ [PVC（存储资源申请）] ←→ [Pod（业务应用）]

• 解耦设计：PV 是「存储池」，PVC 是「申请单」，业务（Pod）只需要通过 PVC 申请存储，完全不用关心底层是 NFS、Ceph 还是云盘；管理员只需要维护 PV，不用关心哪个业务用了存储。
• 绑定规则：K8s 会自动匹配 PVC 与 PV，匹配条件包括：存储容量、访问模式、存储类完全一致时，才会完成绑定。

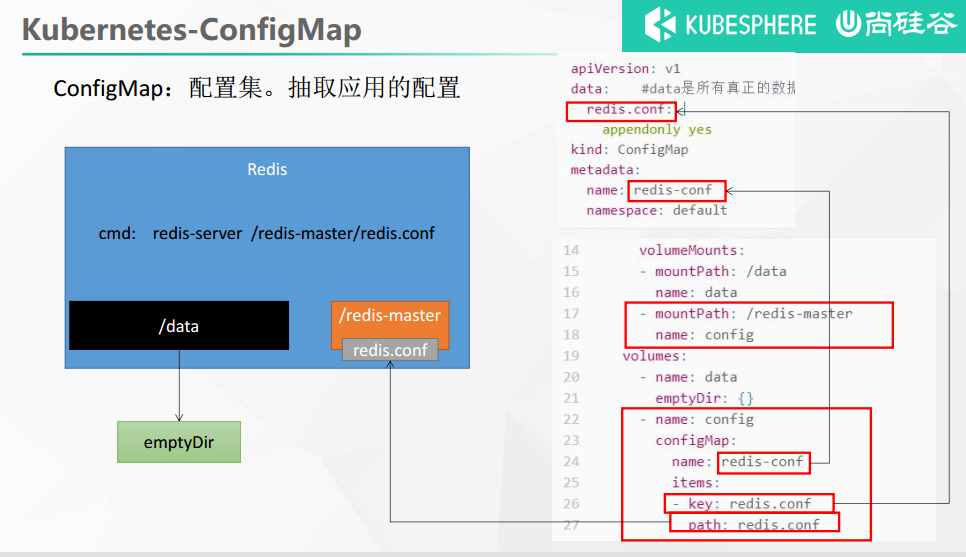

ConfigMap

ConfigMap：配置集。抽取应用的配置

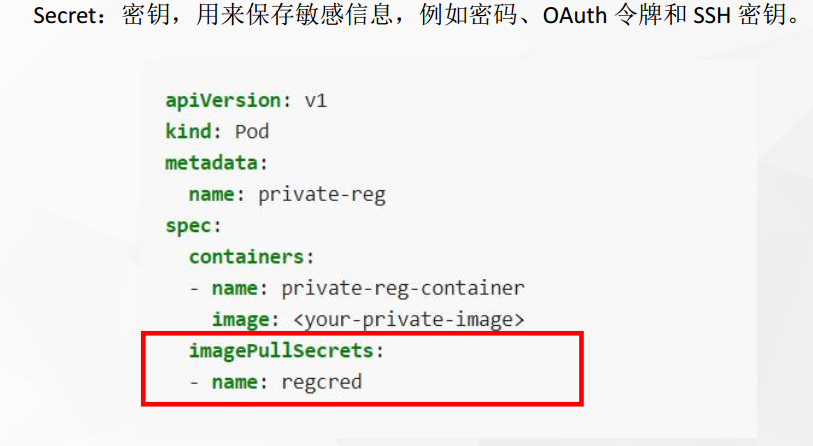

Secret
