在智能音响、无线耳机充电仓、小型家电面板以及各类便携式手持设备中，小尺寸、多通道的 LED 状态指示已经成为标配。这类产品往往对 PCB 空间要求严苛，同时需要细腻的亮度调节和稳定的驱动性能，传统的分立驱动方案很难兼顾体积与功能。今天给大家介绍禾润电子推出的 HTR3212 12 路 LED PWM 驱动器，它凭借极小的封装尺寸、灵活的调光控制以及成熟的 100% 引脚对引脚兼容替代能力，成为紧凑型 LED 显示场景的理想选择。

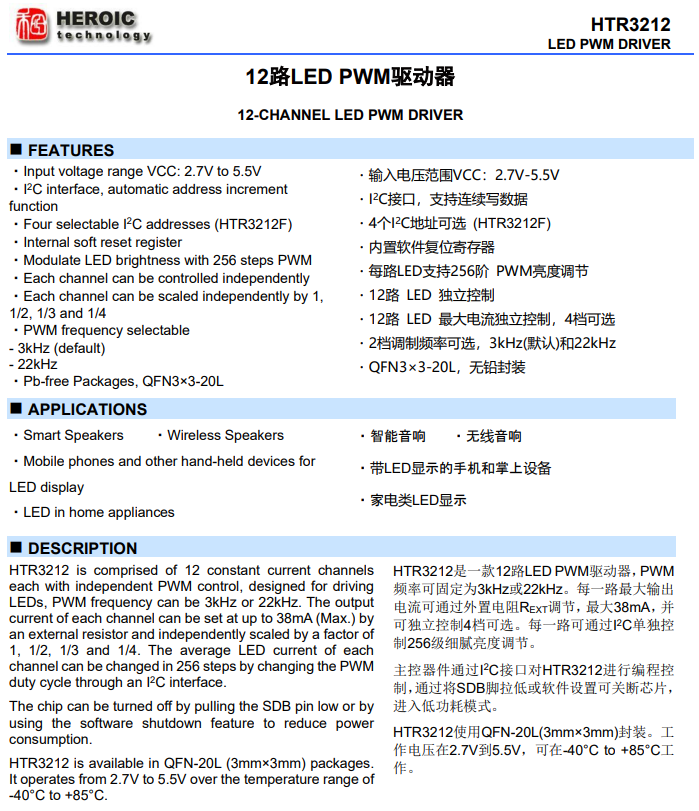

HTR3212 是一款专为中小功率 LED 驱动设计的 12 路恒流输出芯片，输入电压范围覆盖 2.7V 至 5.5V，能够直接适配 3.3V 和 5V 主流系统供电，无需额外的电平转换电路。芯片单通道最大输出电流可达 38mA，可通过外接 REXT 电阻统一调节全局基准电流，满足不同亮度规格的 LED 需求。它采用 QFN3×3-20L 无铅环保封装，仅指甲盖大小的尺寸能够最大限度节省 PCB 空间，特别适合空间受限的便携式设备。同时芯片支持 - 40℃至 85℃的工业级工作温度范围，能够在各种复杂环境下稳定运行，同时覆盖消费级和工业级多类产品需求。

调光与电流控制的灵活性是 HTR3212 的核心优势。它支持每路 LED 独立 256 阶 PWM 亮度调节，能够实现从全暗到全亮的平滑过渡，无论是呼吸灯效果还是多级状态指示，都能呈现细腻无跳变的显示效果。除此之外，芯片还为每一路输出提供了独立的 4 档电流缩放功能，可分别设置为全局电流的 1 倍、1/2 倍、1/3 倍和 1/4 倍，无需修改硬件电路就能灵活调整不同 LED 的亮度差异，适配多色 LED 混光或者不同亮度等级的状态指示需求。在 PWM 频率方面，HTR3212 提供了 3kHz 默认频率和 22kHz 高频两种选择，22kHz 高频模式能够完全避开人耳可听范围，彻底消除 LED 驱动带来的啸叫问题，尤其适合智能音响等音频类产品使用。

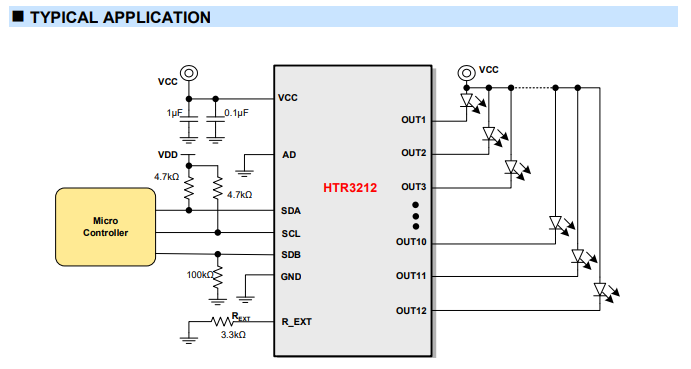

在易用性与低功耗设计上，HTR3212 也做了充分优化。它采用标准 I2C 接口进行控制，支持自动地址递增和连续写数据功能，能够大幅提升数据传输效率，简化主控芯片的软件开发。其中 HTR3212F 版本还提供了 4 个可选的 I2C 地址，允许在同一条总线上挂载最多 4 颗芯片，轻松扩展至 48 路 LED 驱动，满足多通道显示需求。芯片内置软件复位寄存器，无需额外的硬件复位电路即可实现系统重启，进一步简化外围设计。在功耗控制方面，HTR3212 支持硬件 SDB 引脚关断和软件关断两种低功耗模式，关断状态下芯片电流消耗极低，能够有效延长电池供电设备的续航时间。

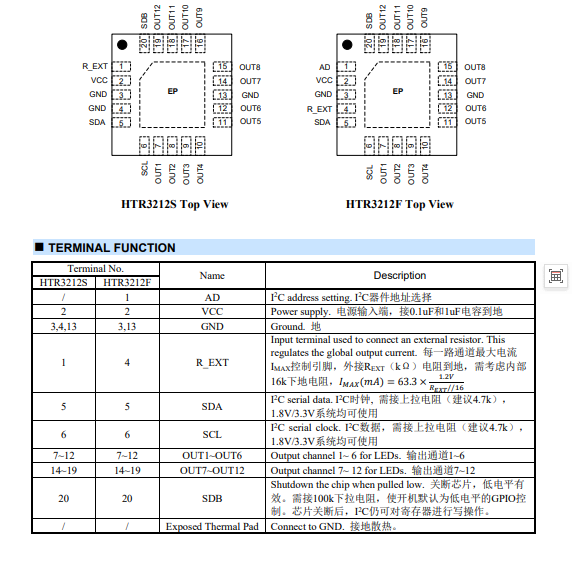

对于已经在使用主流竞品的产品来说，HTR3212 提供了成熟的无缝替代方案，可以100% 引脚对引脚、软件兼容替换明微电子的 SM3112 和矽力杰的 IS31FL3206。替换过程中无需修改任何 PCB 布局和驱动代码，只需要直接更换芯片即可正常工作，能够帮助工程师快速完成物料切换，有效解决供应链缺货问题，同时降低产品整体成本。

凭借以上这些优势，HTR3212 的应用范围非常广泛。在音频领域，它非常适合智能音响、无线音响的音量指示和状态灯驱动；在消费电子方面，可用于 TWS 耳机充电仓、移动电源、智能手环等便携式设备的电量和状态显示；在家电领域，能够驱动小型家电的面板指示灯和功能按键背光；同时也适用于手机、掌上游戏机等手持设备的辅助 LED 显示。

总的来说，HTR3212 是一款专为紧凑型场景深度优化的 12 路 LED PWM 驱动器，它将极小的封装尺寸、灵活的调光控制、完善的低功耗设计以及成熟的替代能力完美结合，能够帮助工程师在有限的 PCB 空间内实现高质量的 LED 显示方案。无论是新品开发还是现有产品的物料替代，HTR3212 都能提供稳定可靠、高性价比的解决方案。

需要完整数据手册或设计支持，欢迎联系禾润电子官方代理商聚能芯半导体，我们将提供专业的技术选型与方案对接服务。
