类 DCS/SCADA/IOT 工业监控中枢 · 教学实训 · 科研验证 · 工程演示 —— 一体化数字仿真平台

---

一、软件开发背景

🎯 直击工业监控领域的四大痛点

在工业自动化、能源管控、智能制造等领域，从教学培训到工程交付，长期面临以下困境：

痛点	具体表现
设备门槛高	真实的 DCS/PLC 系统造价高昂，占地大，维护复杂，院校和中小工程公司难以负担
安全风险大	新人在真实生产线上试错可能导致设备损坏、停产甚至安全事故
演示效果差	方案汇报靠 PPT 和图纸，抽象难懂，客户无法直观感受系统运行效果
重复投入多	每个项目、每堂课都需要反复搭建环境，缺乏可复用、可迁移的标准化工具

💡 我们的答案

ECSS（边缘计算组态仿真软件） 应运而生——融合 DCS 的控制严谨性、SCADA 的监控组态能力与 IoT 平台的轻量化接入优势，将工业中控室的核心能力完整移植到一台普通电脑上，让教学更直观、科研更扎实、实训更安全、演示更专业。

---

二、产品定位

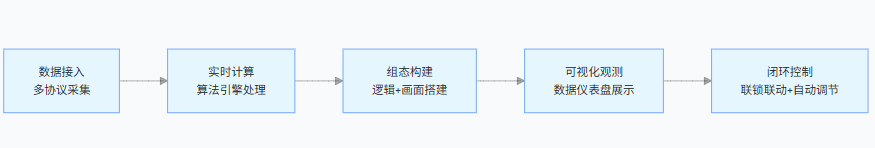

边缘计算组态仿真软件是桌面端工业级组态与仿真平台，以 数据接入 → 实时计算 → 组态构建 → 可视化观测 → 闭环控制 为全链路架构，无需真实设备、无需复杂编程，即可搭建媲美现场中控室的工业监控与控制系统。

---

三、核心用途与适用行业

适用行业

行业领域	典型场景
⚡ 火电与锅炉	锅炉监控总览、燃烧控制、汽机参数监视
🔥 燃气锅炉供热	热力站监控、负荷调节、能效分析
🌡️ 区域供热换热	换热站群控、全网平衡调度
🏢 建筑楼宇暖通	中央空调冷站、新风系统、能耗监测
☀ 分布式光伏	光伏电站运行监控、发电量统计
🔋 储能电站	BMS 状态监视、充放电策略管控
🏭 区域综合能源	多能互补调度、能源站总览
⚡ 变电站配电	配电室遥测遥信、电气参数监视
🧊 LNG 气化站	气化工艺监控、安全联锁
💧 污水处理与水务	全流程工艺监视、设备控制
🚰 自来水厂	制水工艺、加药控制、水质监测
💨 工业空压站	空压机集群管控、管网压力监视
🧪 化工过程装置	反应釜控制、批处理策略、安全联锁
🥤 食品饮料产线	灌装线监视、产量统计、设备状态
💊 制药公用工程	纯化水系统、CIP 清洗、洁净区监控

🌐 不限于上述行业：ECSS 的开放组态能力使其可灵活适配各类工业、能源、市政、制造场景。无论是矿山冶金、建材水泥、轨道交通、数据中心基础设施监控，还是实验室科研平台、物联网教学沙盘，均可通过自定义设备协议、变量模型、逻辑策略与画面组态快速构建专属监控系统，真正做到一个平台，千行百业。

适用人群

角色	核心价值
🎓 职业/本科院校教师	课堂上有「看得见、动得了」的现场感，无需维护昂贵设备
📋 企业培训负责人	统一教案、统一演示环境，新人培训可重复、可考核
🔧 自控/集成工程师	交付前做逻辑与画面的「沙盘推演」，减少现场返工
📢 市场与售前	用接近真实的运行界面讲故事，客户更容易建立信任
🔬 科研人员	控制算法验证、新工艺仿真、实验数据沉淀

---

四、核心功能亮点

聚焦核心特色功能，逐一深度拆解，图文直击。

---

🏠 4.1 仪表盘 —— 一键直达的监控总览

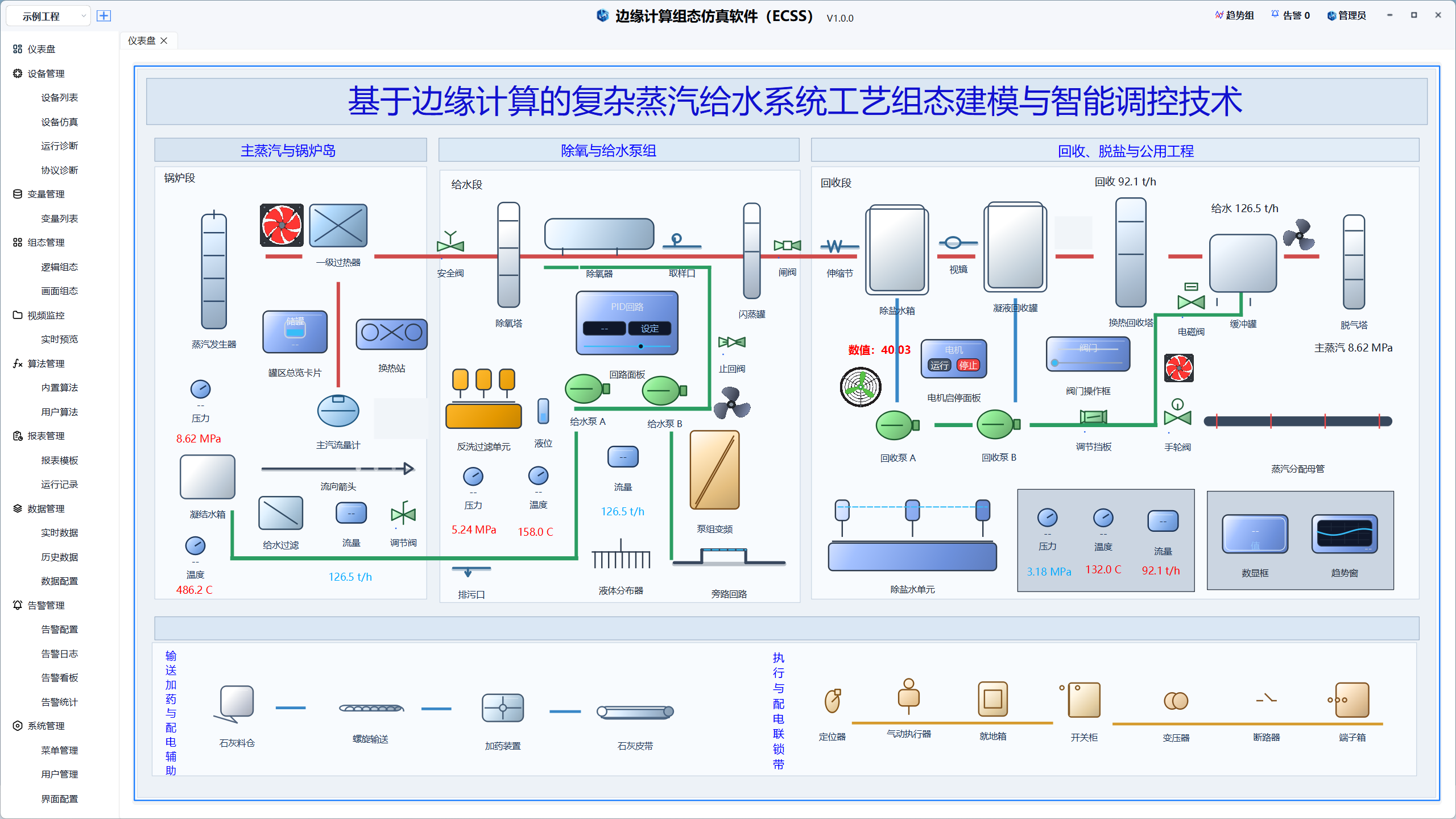

软件默认入口即为仪表盘。将已配置好的画面组态标记为仪表盘后，打开软件即可进入全屏运行态，实现媲美工业 DCS/SCADA 中控室的沉浸式监控体验。

• 支持设置任意画面为主仪表盘
• 自适应铺满，适合教学投影、方案汇报、实训考核
• 运行态只读视图，数据实时刷新，操作员级别交互

---

🔌 4.2 设备管理与数据采集 —— 多协议工业互联

深度兼容主流工业通信协议，支持设备仿真，从配置到诊断全流程覆盖。

支持协议类型：

协议	说明
🔵 Modbus TCP	以太网通信，多寄存器字节序可配（ABCD/CDAB/BADC/DCBA）
🔵 Modbus RTU	串口通信，支持自定义波特率、数据位、校验、停止位
🌐 OPC UA	企业级工业互联标准，支持数据订阅与浏览
📡 MQTT	轻量级物联网消息协议，适配边缘计算与云边协同场景
🔗 WebSocket	全双工实时通信，适用于 Web 端集成与自定义数据源
🧪 设备仿真驱动	内置仿真引擎，无需物理设备即可生成连续变化的数据

协议架构采用可插拔驱动模型，支持按需扩展自定义协议驱动，满足各类私有化通信需求。

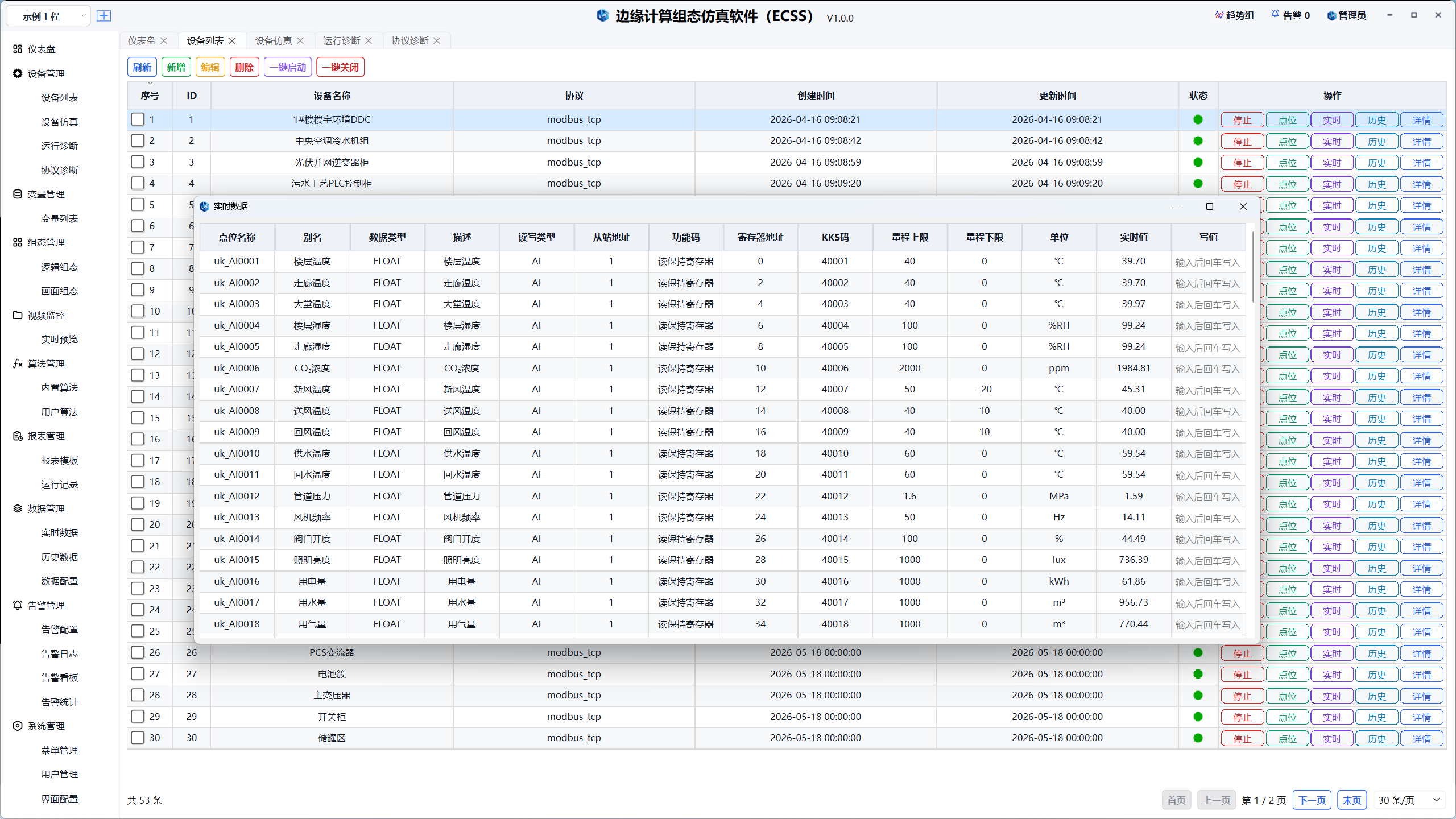

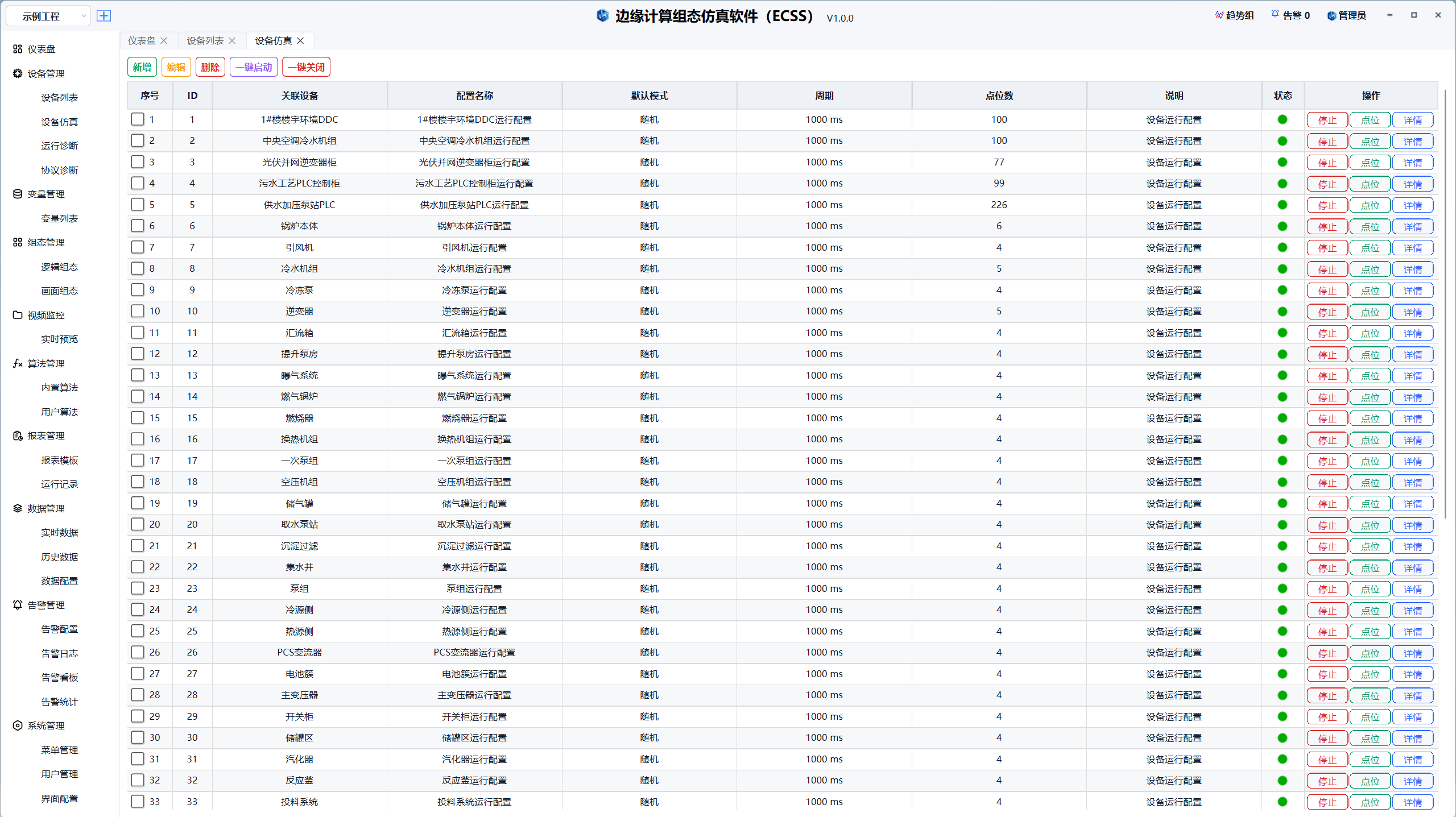

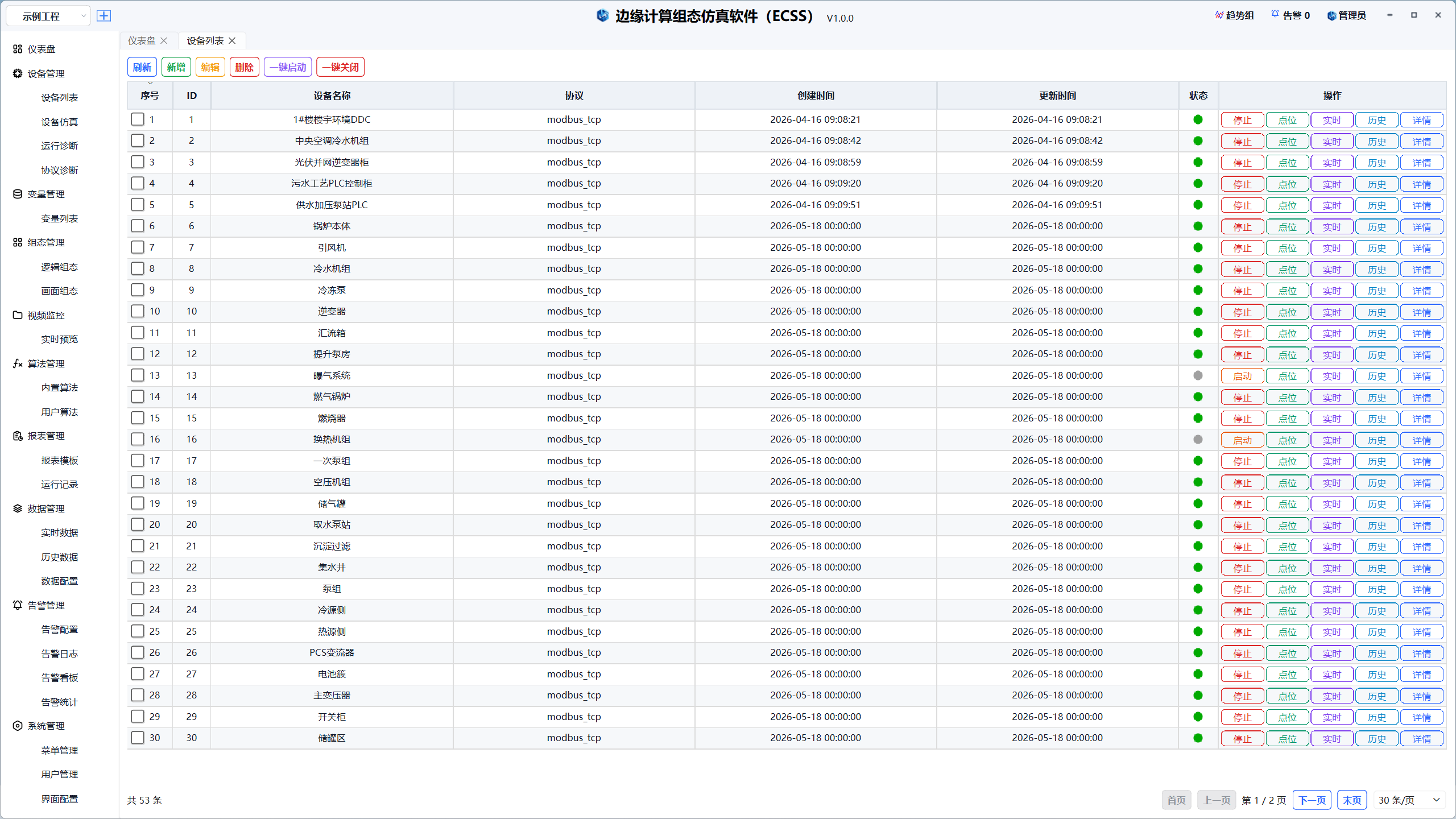

设备列表： 以工程为维度管理设备，一键启停采集，与运行时库实时联动。

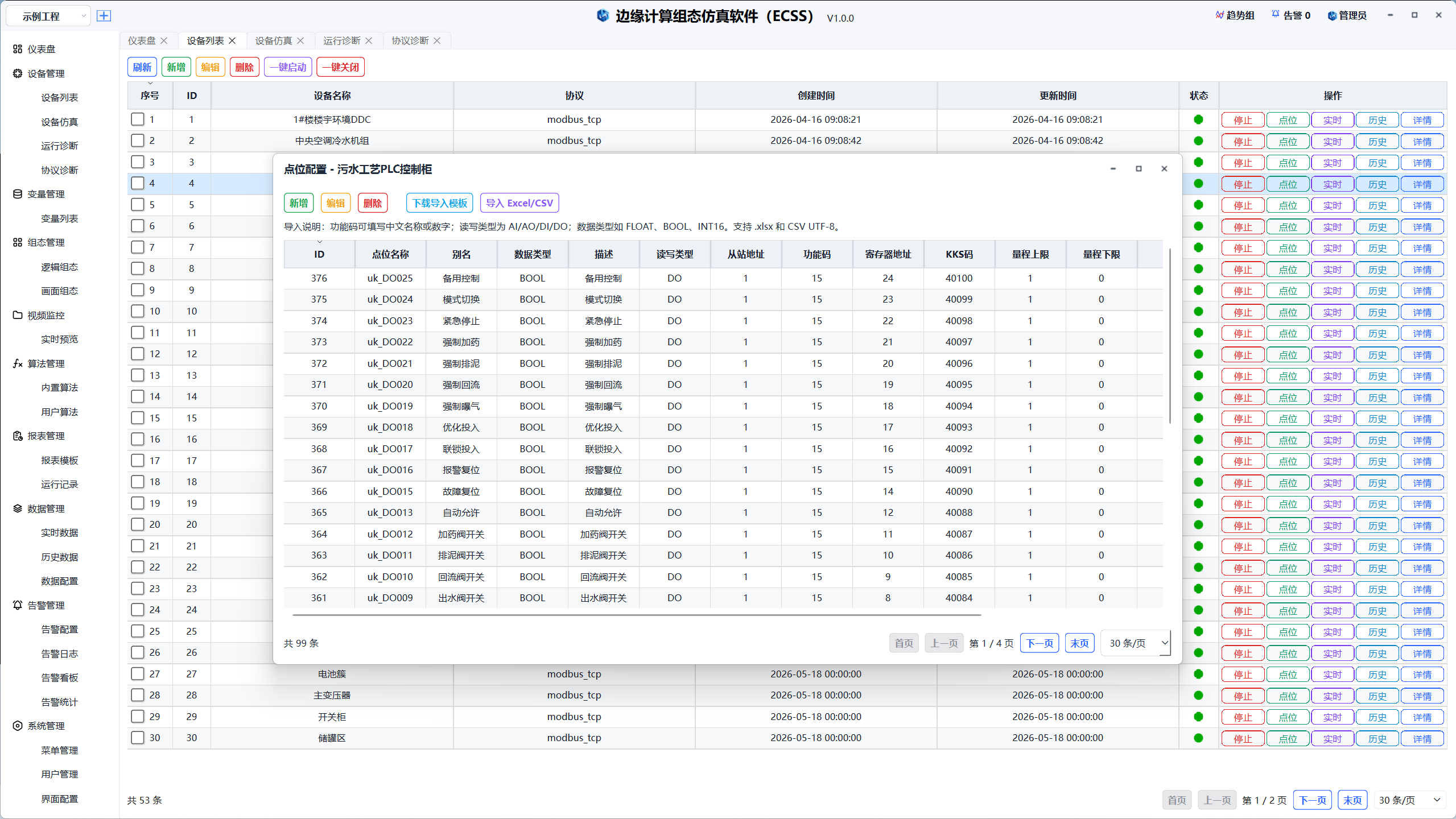

点位管理： 精细配置每个设备点位——从站地址、功能码、寄存器地址、数据类型（BOOL/INT16/FLOAT/DOUBLE 等）、读写类型、量程、单位、KKS 编码，满足工业级点表规范。

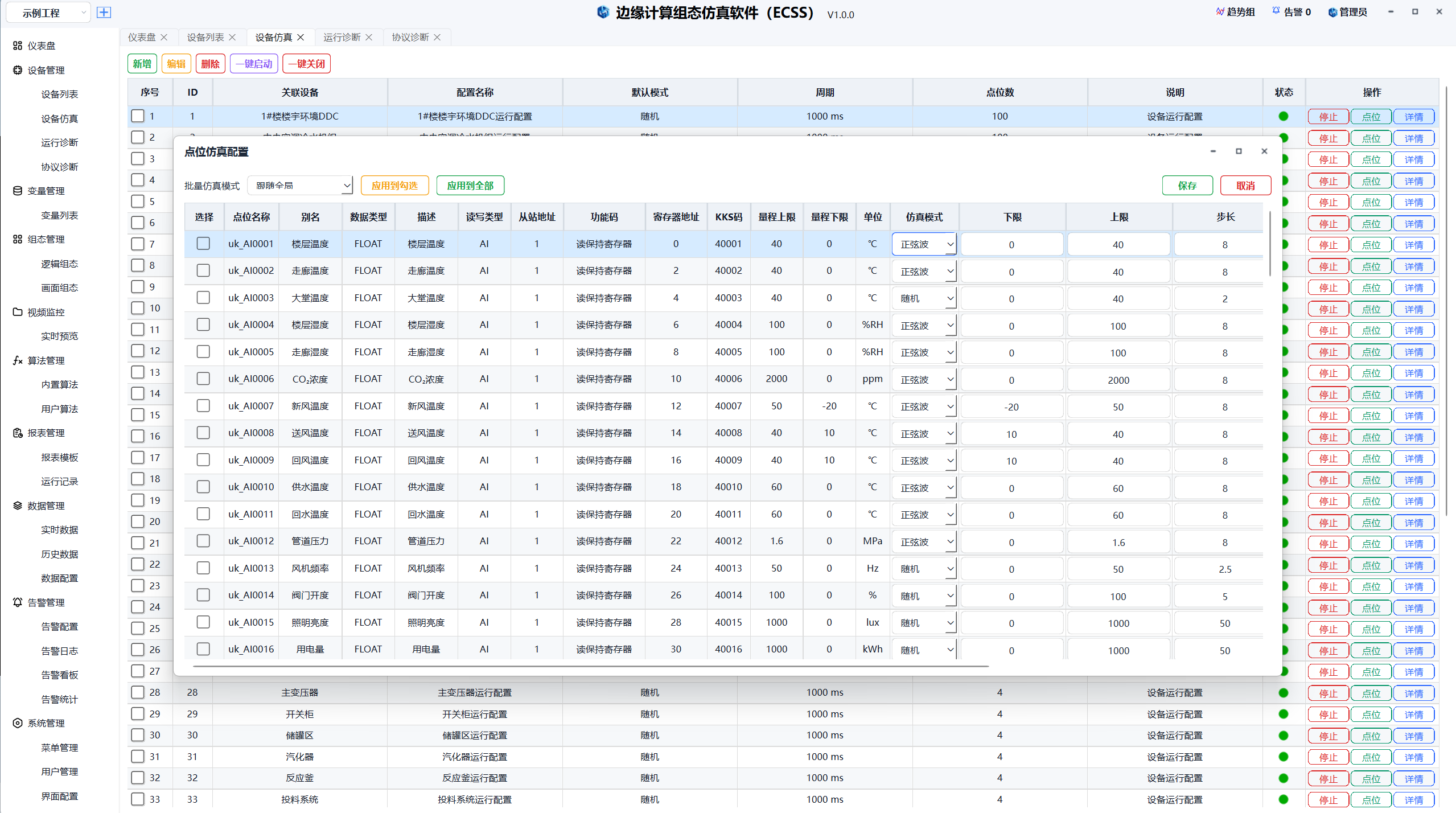

点位仿真配置： 为点位配置仿真数据生成规则，无需真实设备即可产生连续变化的仿真数据，驱动整个监控系统运行。

设备仿真： 内置设备级仿真能力，可模拟多台从站设备同时运行，支撑教学演示、方案验证等场景。

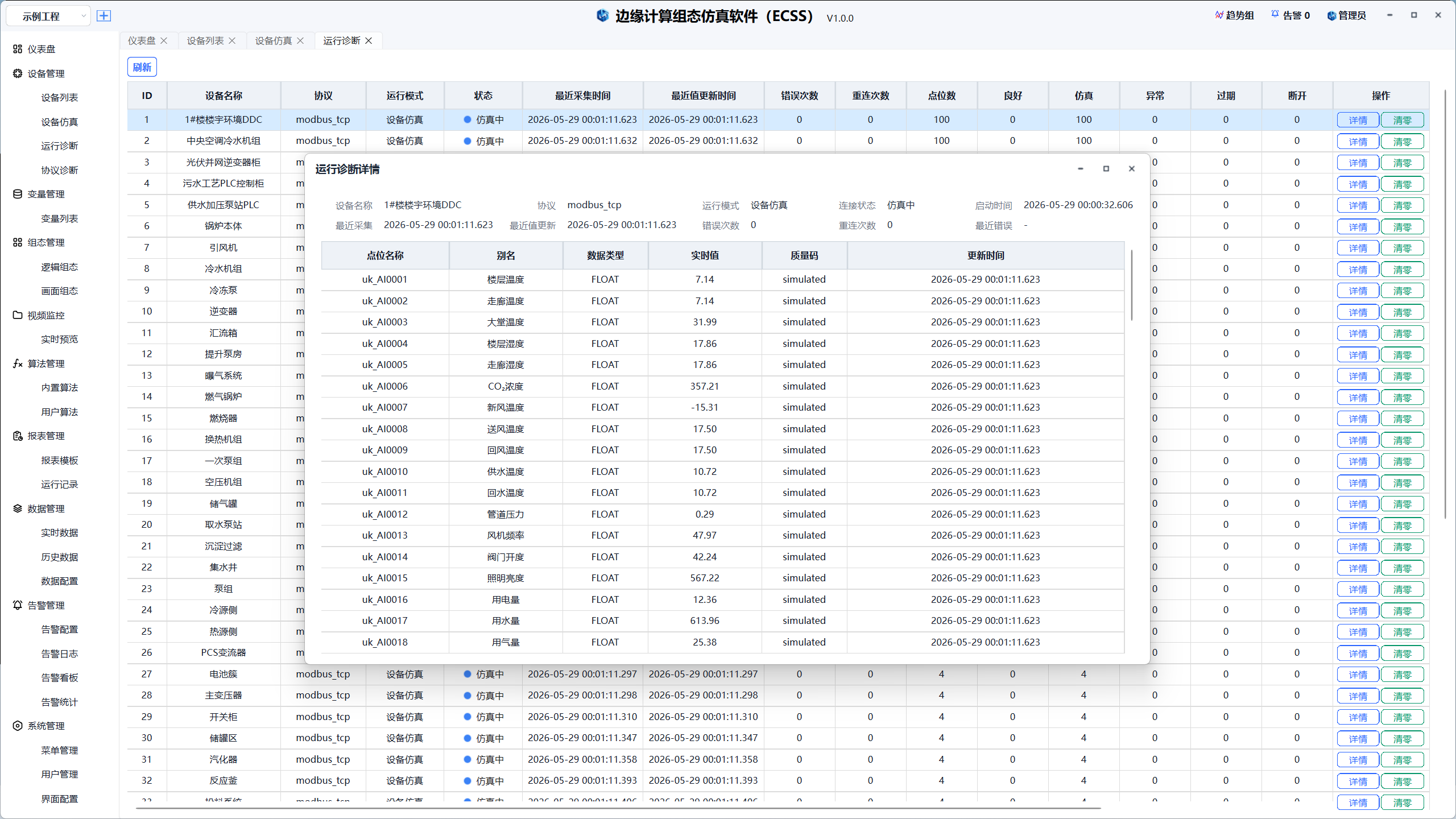

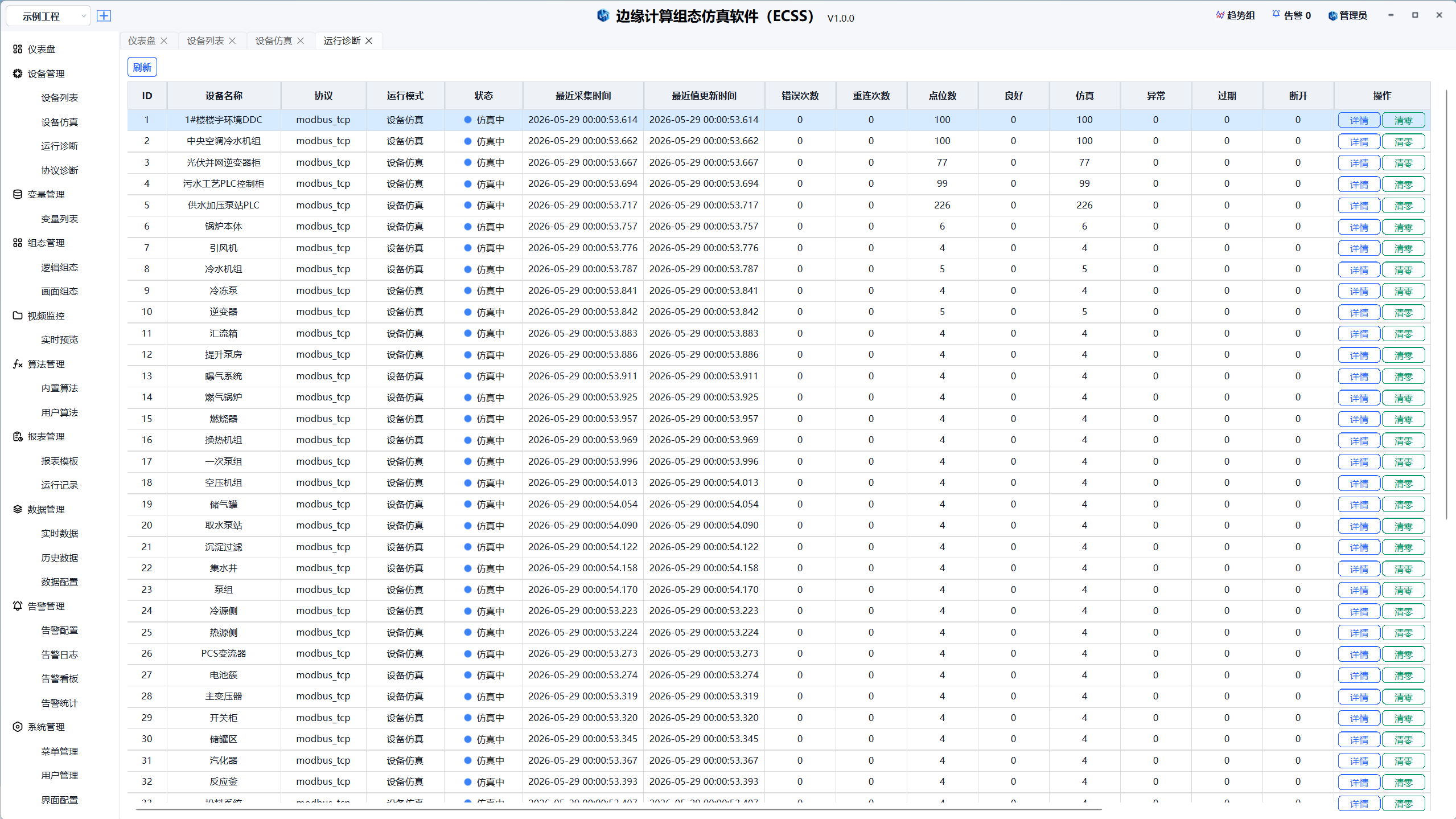

运行诊断： 实时监控设备采集状态，快速定位通信异常、点位超时等故障，保障数据链路可靠。

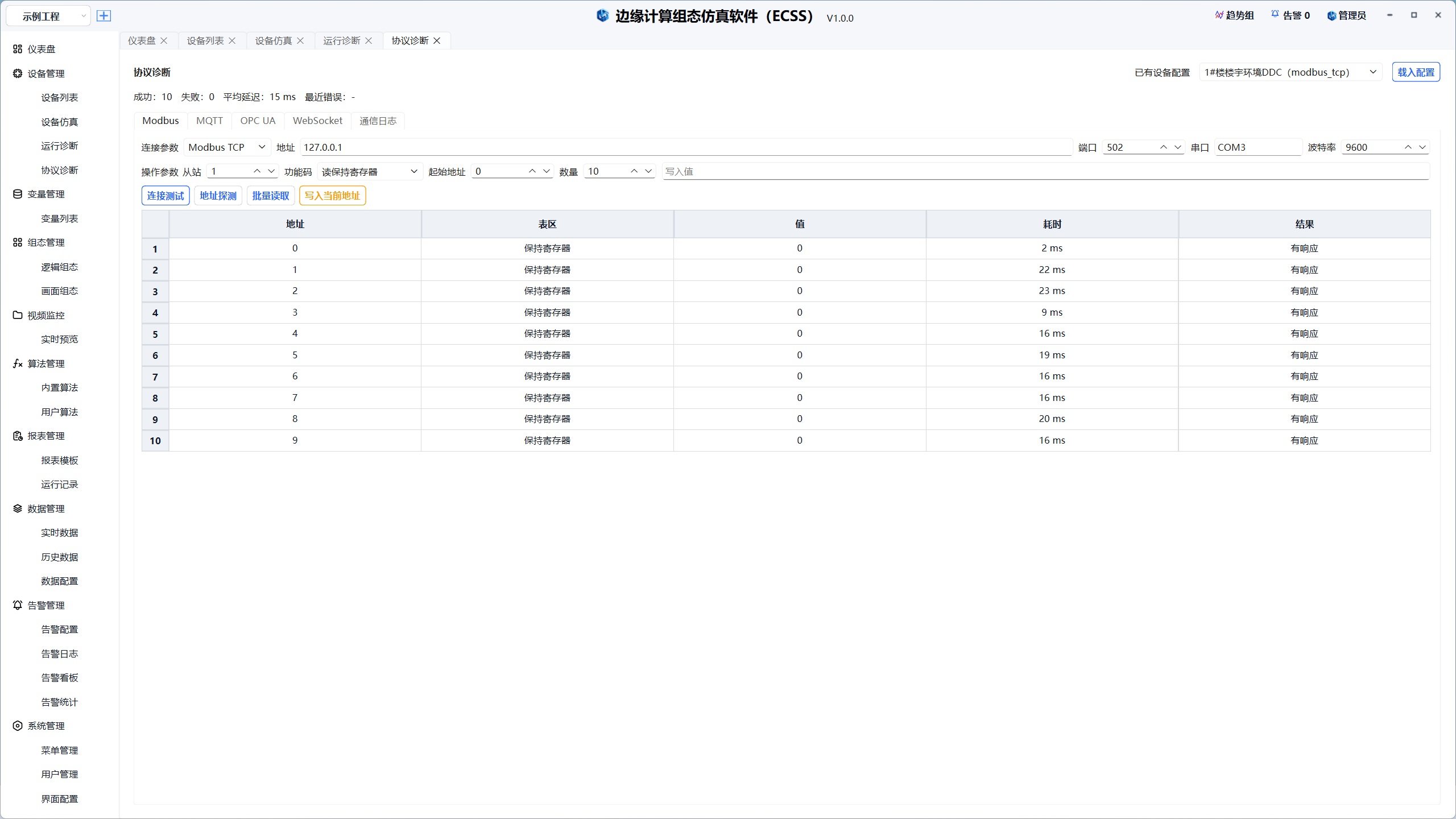

协议诊断： 深入协议报文级别，逐帧解析通信过程，全面支持 Modbus TCP/RTU、OPC UA、MQTT、WebSocket 等协议的通信质量监测与报文分析，为各类工业协议的调试与排障提供统一利器。

---

📊 4.3 变量管理 —— 统一数据模型与批量运维

变量是整个系统的数据中枢，连接设备点位、逻辑组态、画面绑定、趋势分析等所有模块。

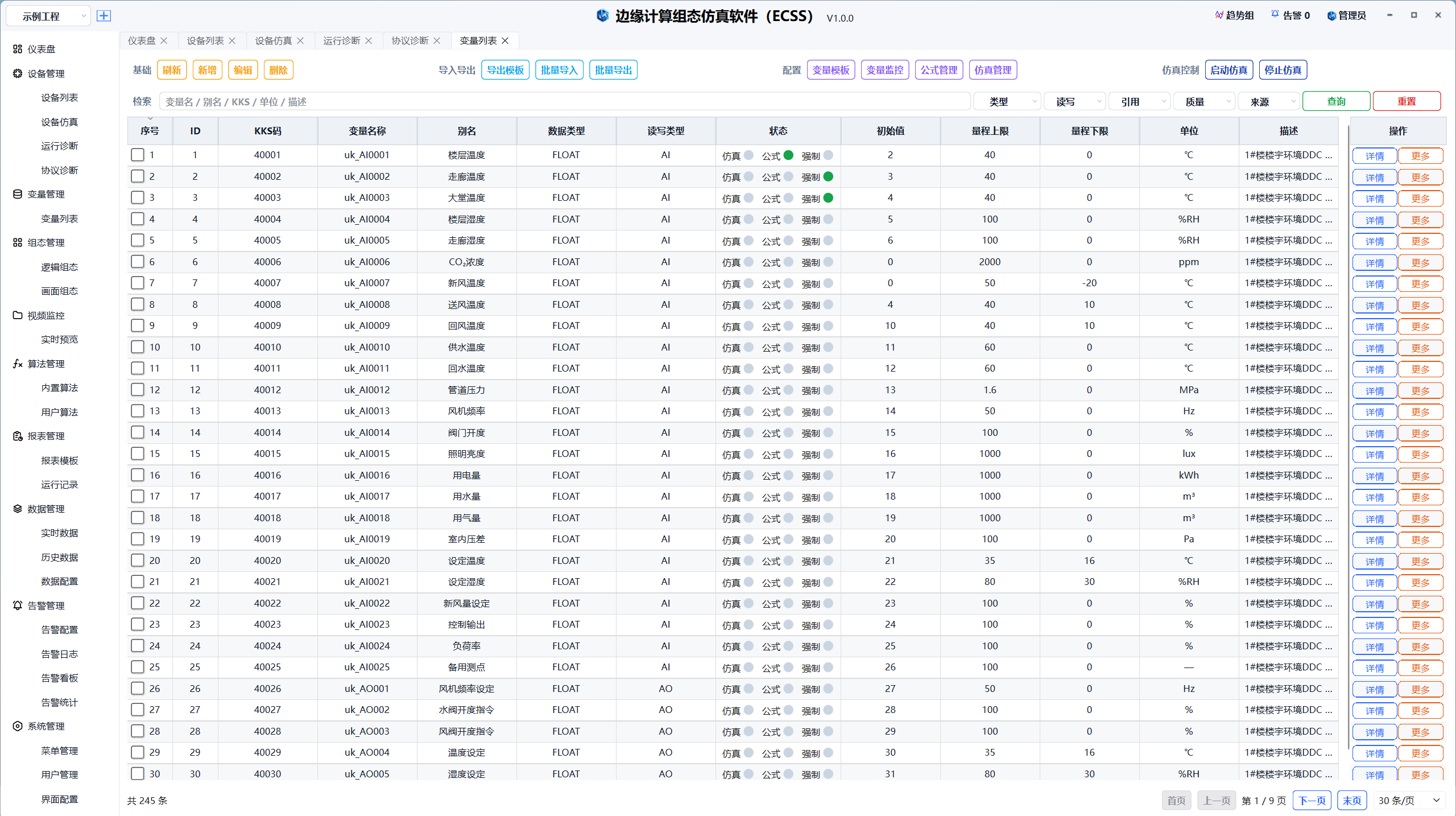

变量列表： 工程级统一变量管理——名称、数据类型、量程、单位、KKS、初始值、读写类型等。支持按来源、数据类型等多维度筛选与检索。

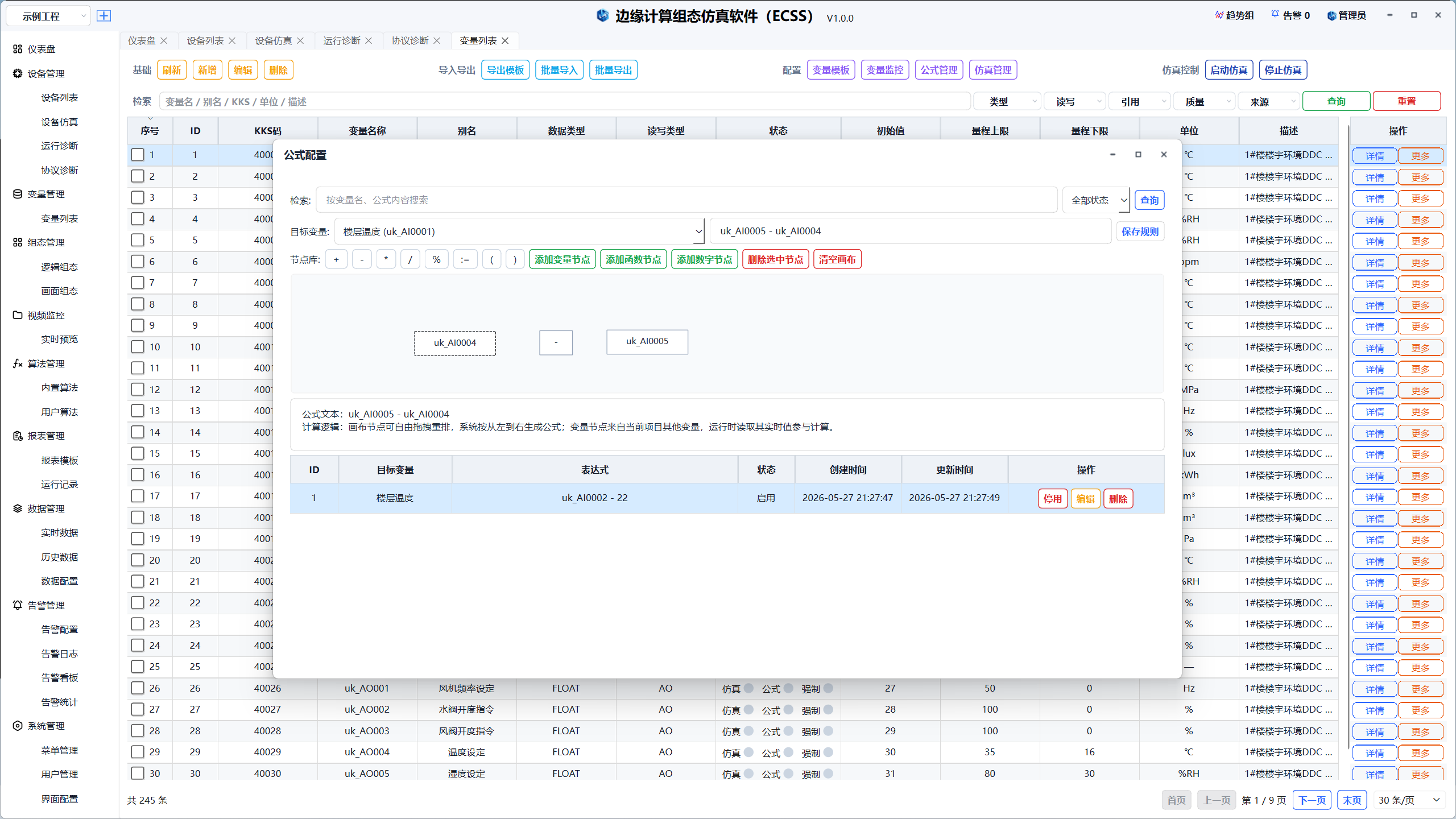

变量公式： 支持变量级计算表达式，可基于其他变量或点位定义衍生变量，实现灵活的运算逻辑，减少系统耦合。

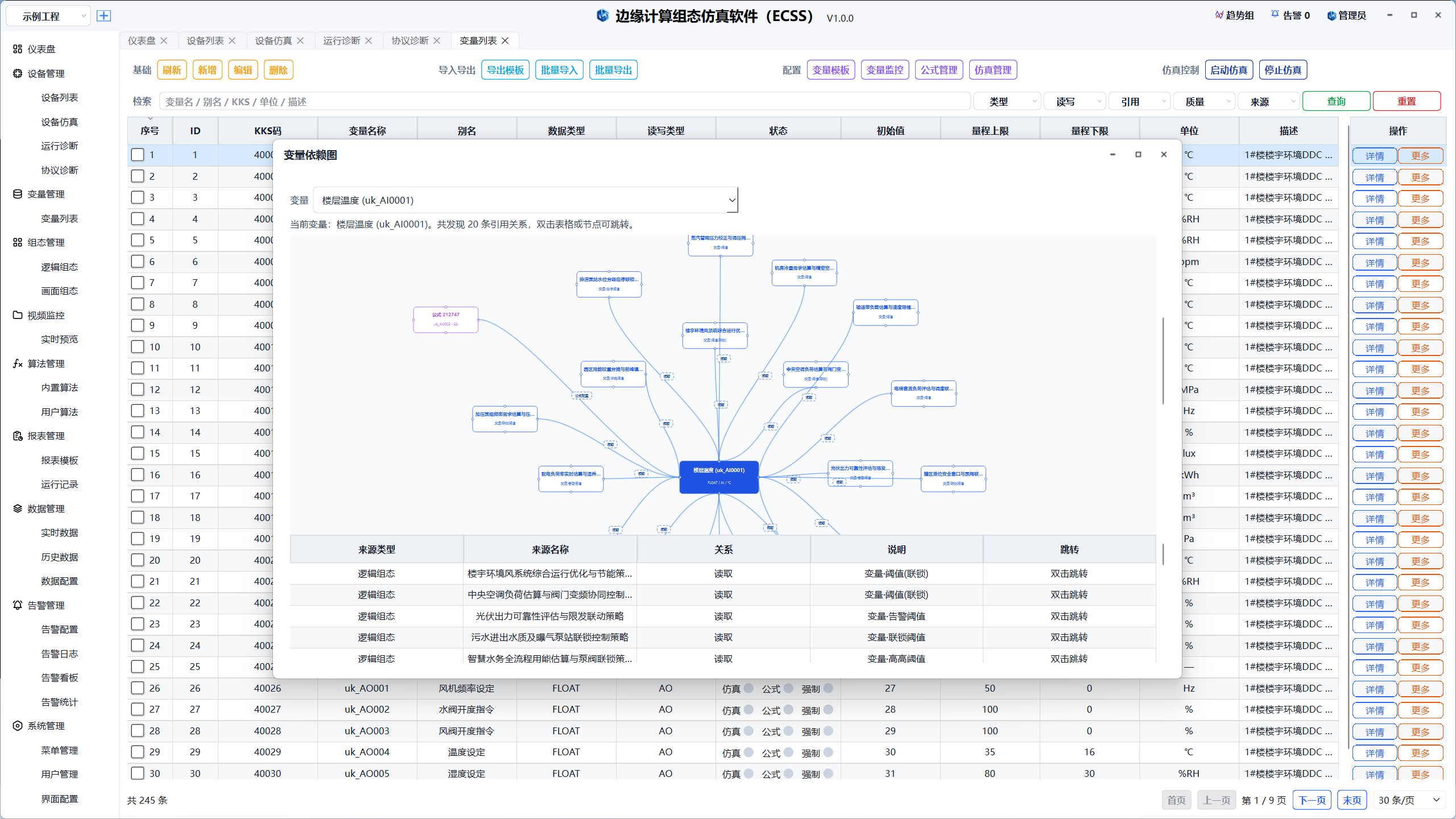

变量引用追溯： 一键查询变量被哪些逻辑组态、画面组态、趋势组所引用，变更评估一目了然，避免误改引发连锁问题。

批量能力： 支持Excel 模板导出、批量导入、批量导出，满足大批量点表快速维护场景，显著提升工程效率。

---

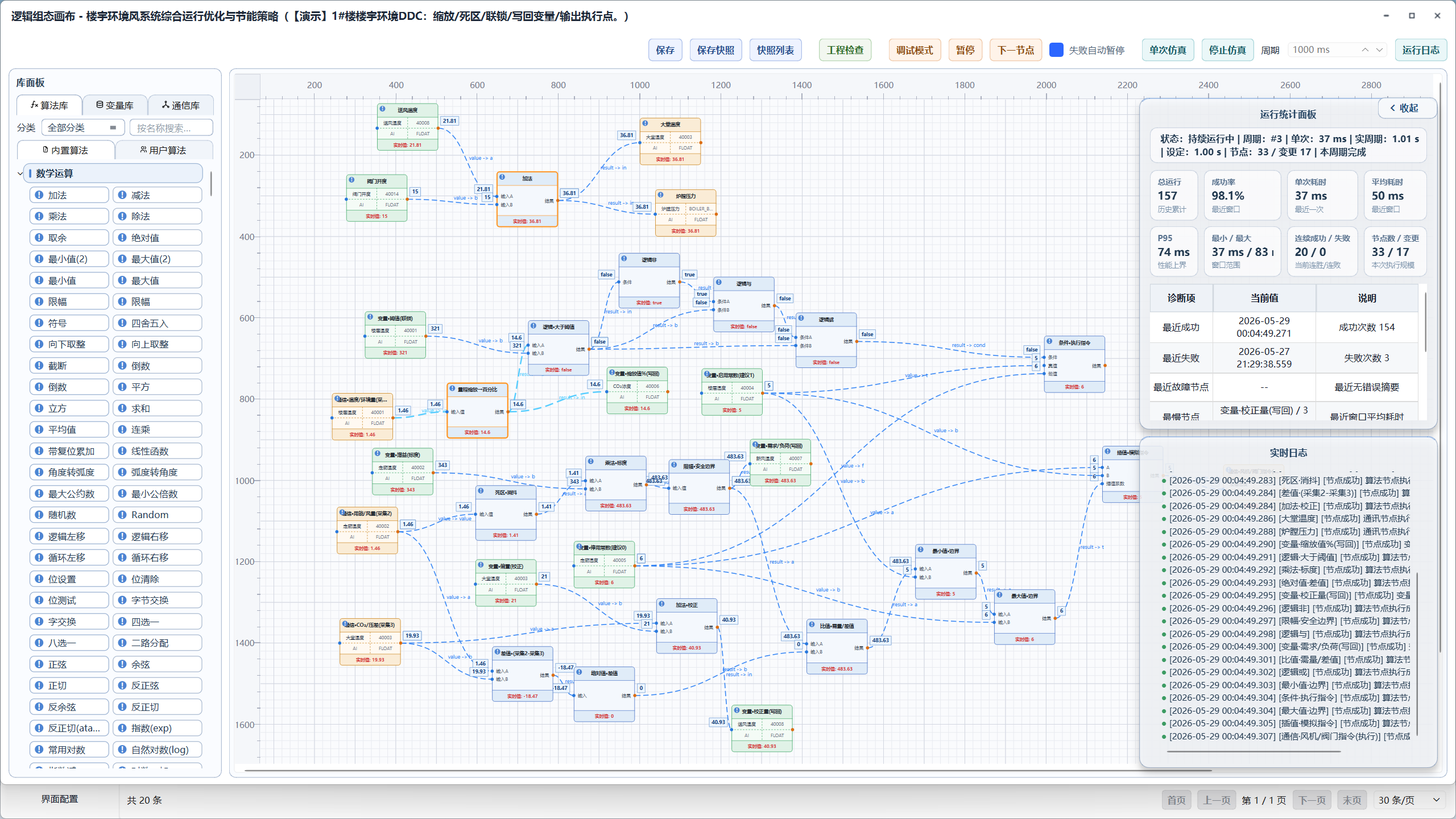

🔄 4.4 逻辑组态 —— 工业控制的「乐高沙盘」

这是 ECSS 的核心技术引擎，一个完整的图形化控制逻辑设计器与运行时执行引擎。

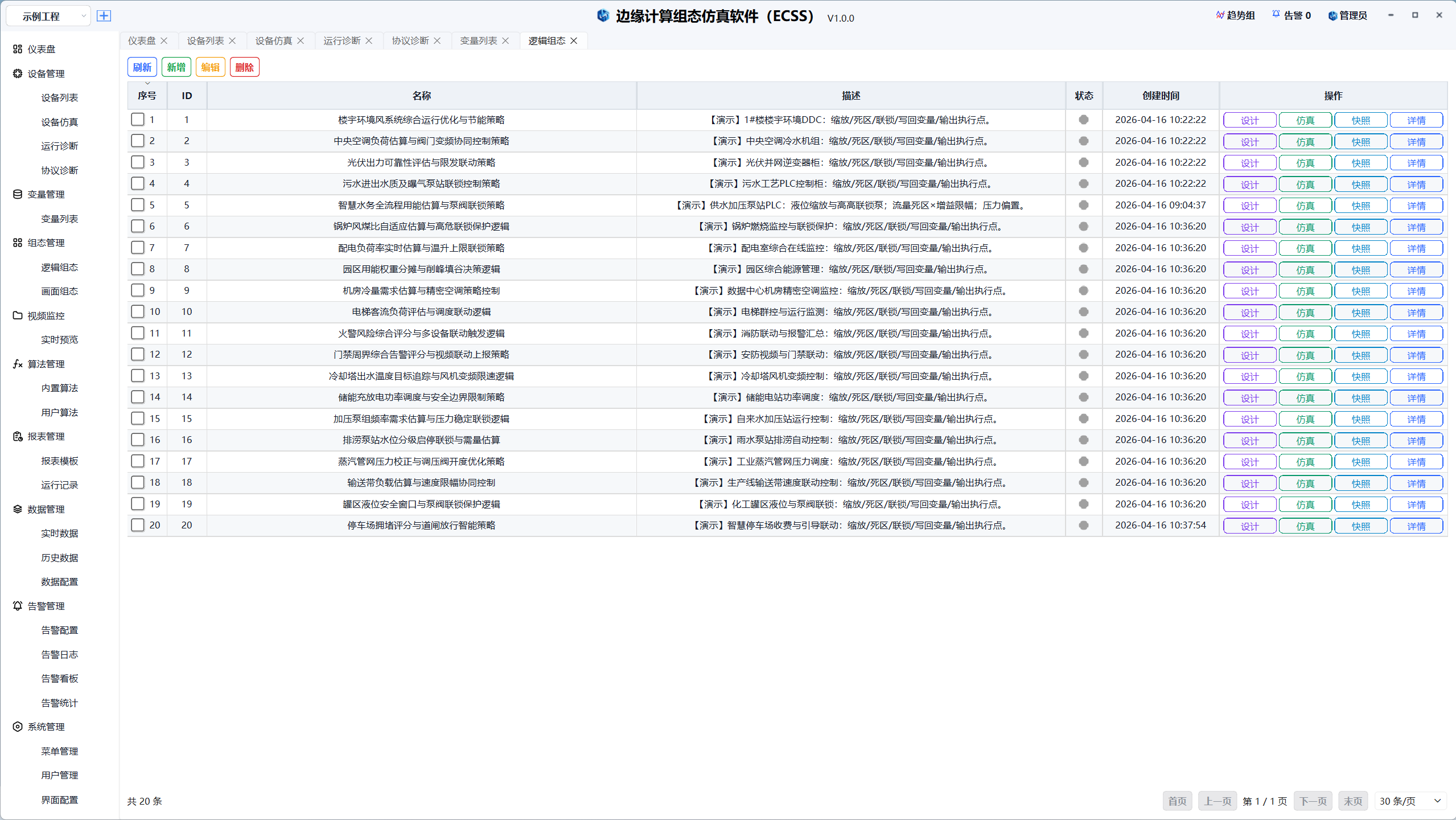

逻辑组态列表： 支持在同一工程中管理多套逻辑方案，每套方案独立画布、独立运行，互不干扰。

画布编辑器（设计器）：

• 拖拽式搭建：从算法库拖入算法块、变量节点、通信点位节点，自由连线，零代码构建控制流程
• 工业级算法库：内置上千种工业算法块——数学运算、逻辑判断、PID 控制、分程控制、滤波、报警限、超前滞后、顺控/批处理等，覆盖经典控制与现代智能计算全领域
• 多输出拓扑：支持条件表达式与优先级，为顺控、分支、联锁策略预留完整语义空间
• 实时运行：调用 DAG 调度引擎做拓扑排序与环检测，毫秒级逐节点执行
• 带状态执行：PID、滤波等算法通过状态存储器实现跨周期记忆，精准复现真实控制行为

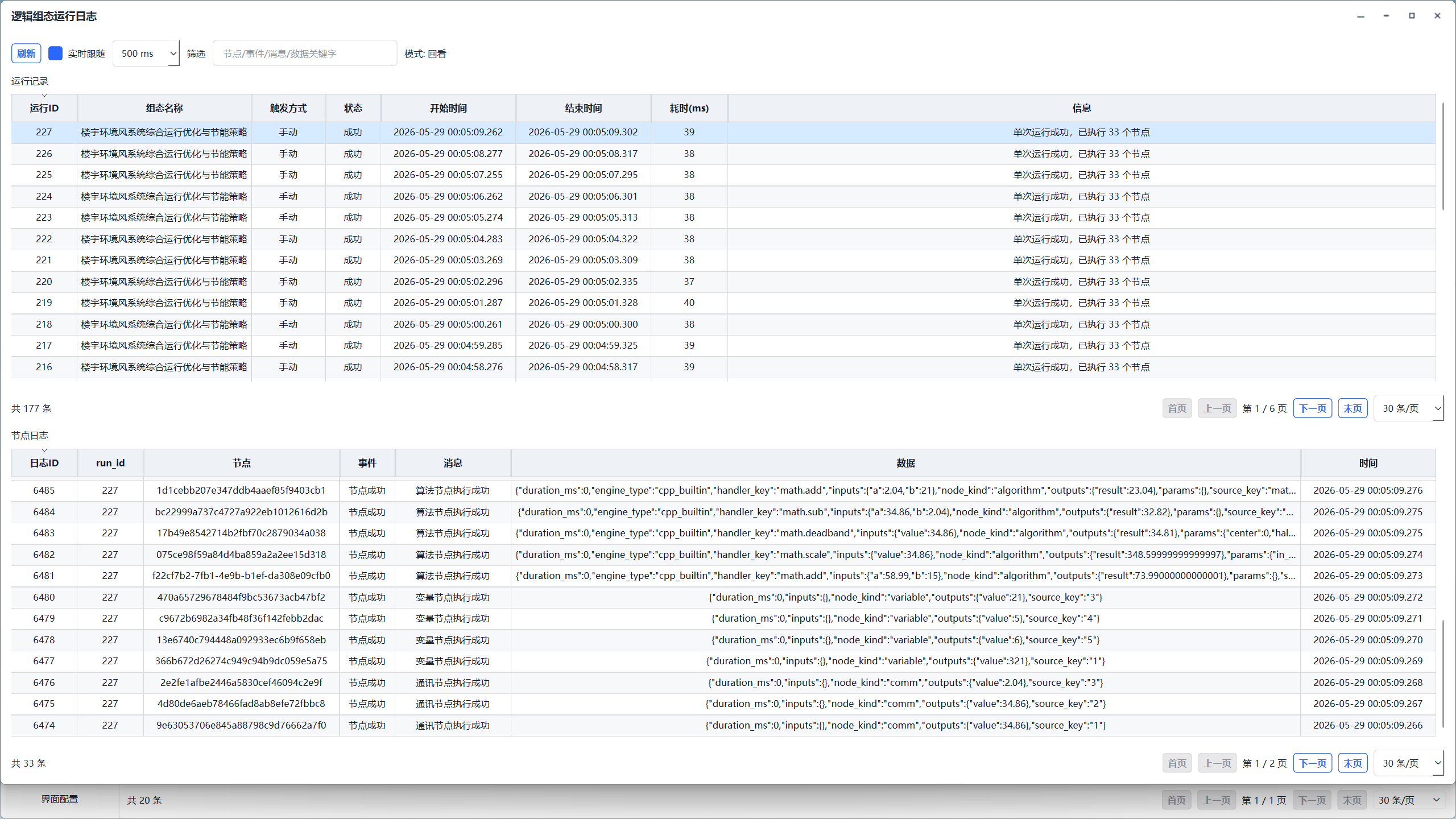

运行日志： 每次执行生成详细的运行日志——节点成功/失败、图错误、循环检测等均有中文映射，逻辑正确性一目了然。

🔑 一句话理解逻辑组态：把「如果温度过高就关阀」「两个条件同时满足才启动」这类控制策略，像搭积木一样搭出来、跑起来，用结果验证想法，而非停留在口头或纸面。

---

🎨 4.5 画面组态 —— 专业的工业监控大屏

画面组态是工业监控的可视化呈现层，媲美专业 DCS/SCADA 系统的人机界面。

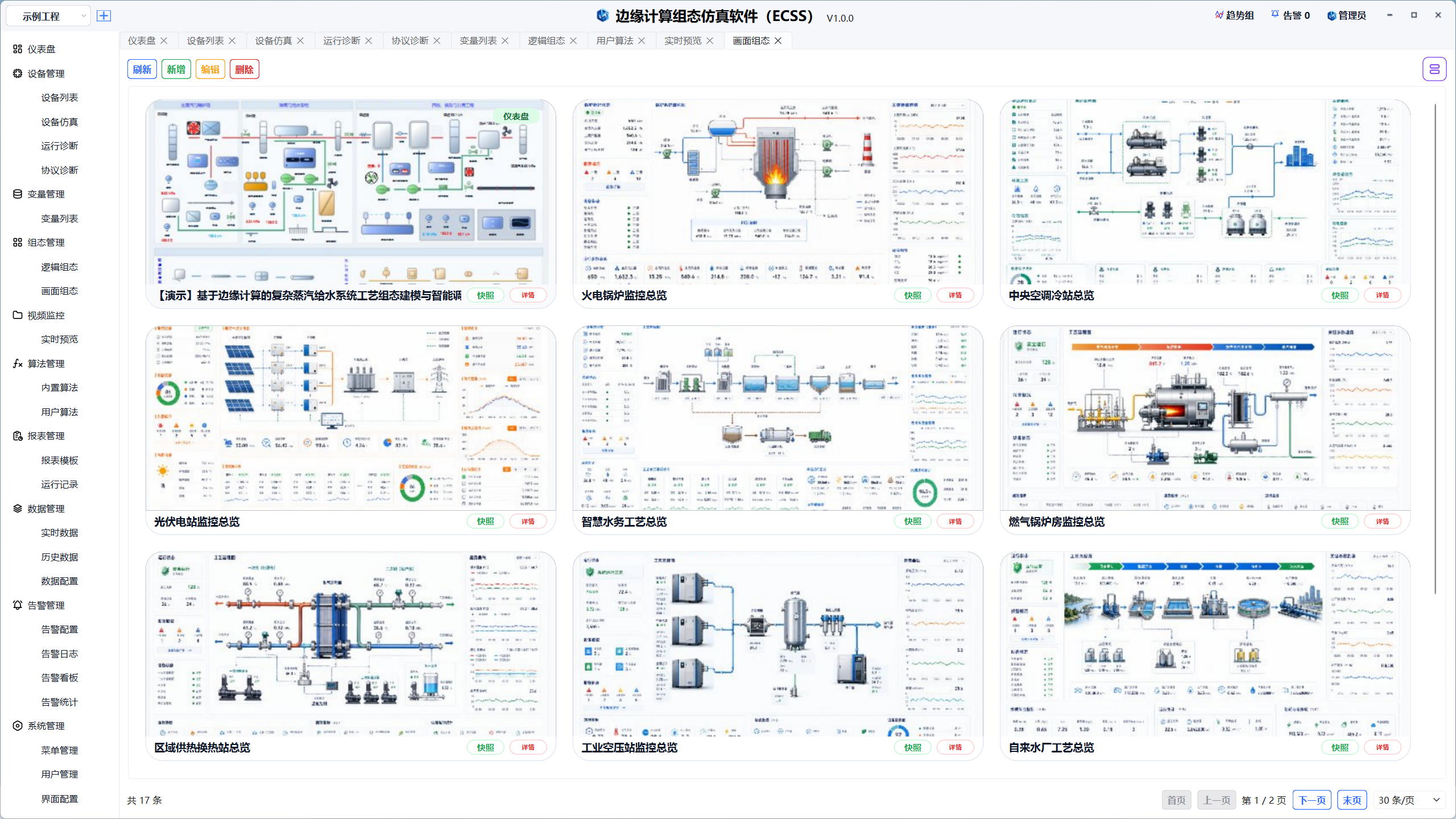

组态列表： 多套画面方案管理，支持标记为仪表盘，灵活组织监控视图。

画面编辑器：

• 基于高性能图形引擎的工业级画布，支持缩放、对齐、撤销/重做
• 丰富的图元类型：直线、矩形、椭圆、文本、过程图元（泵、阀门、管道等）、测点数值、图片、折线等
• 数据绑定：绑定变量或设备点位，配置刷新周期，编辑态可实时预览数据联动
• 组件库：内置外部 SVG 图元资源，可扩展、可复用
• 设为仪表盘：一键将当前画面标记为仪表盘，首页自动加载

多行业画面运行态展示（已内置 13 大行业场景模板）：

行业	画面预览

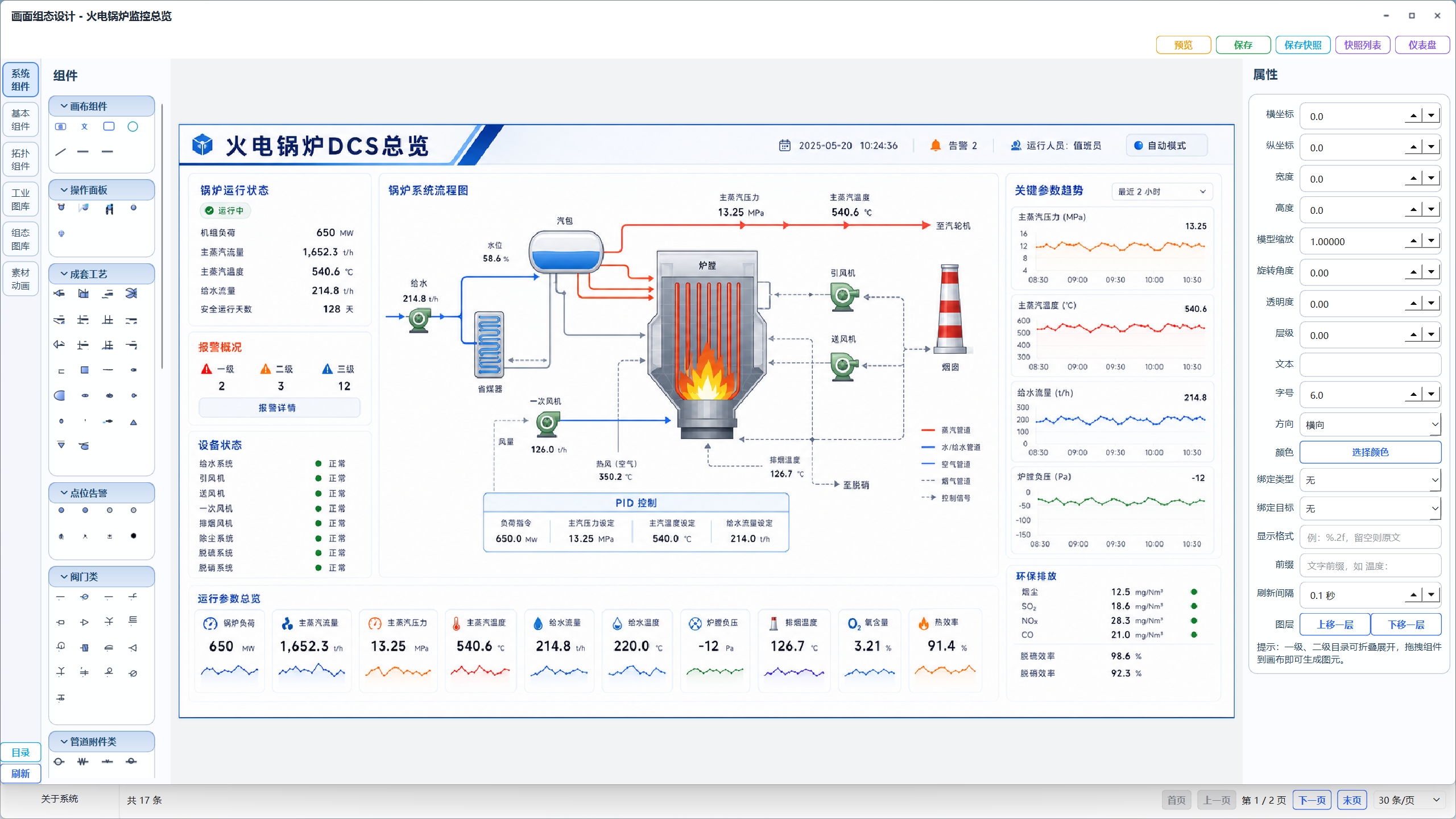

⚡ 火电锅炉 DCS

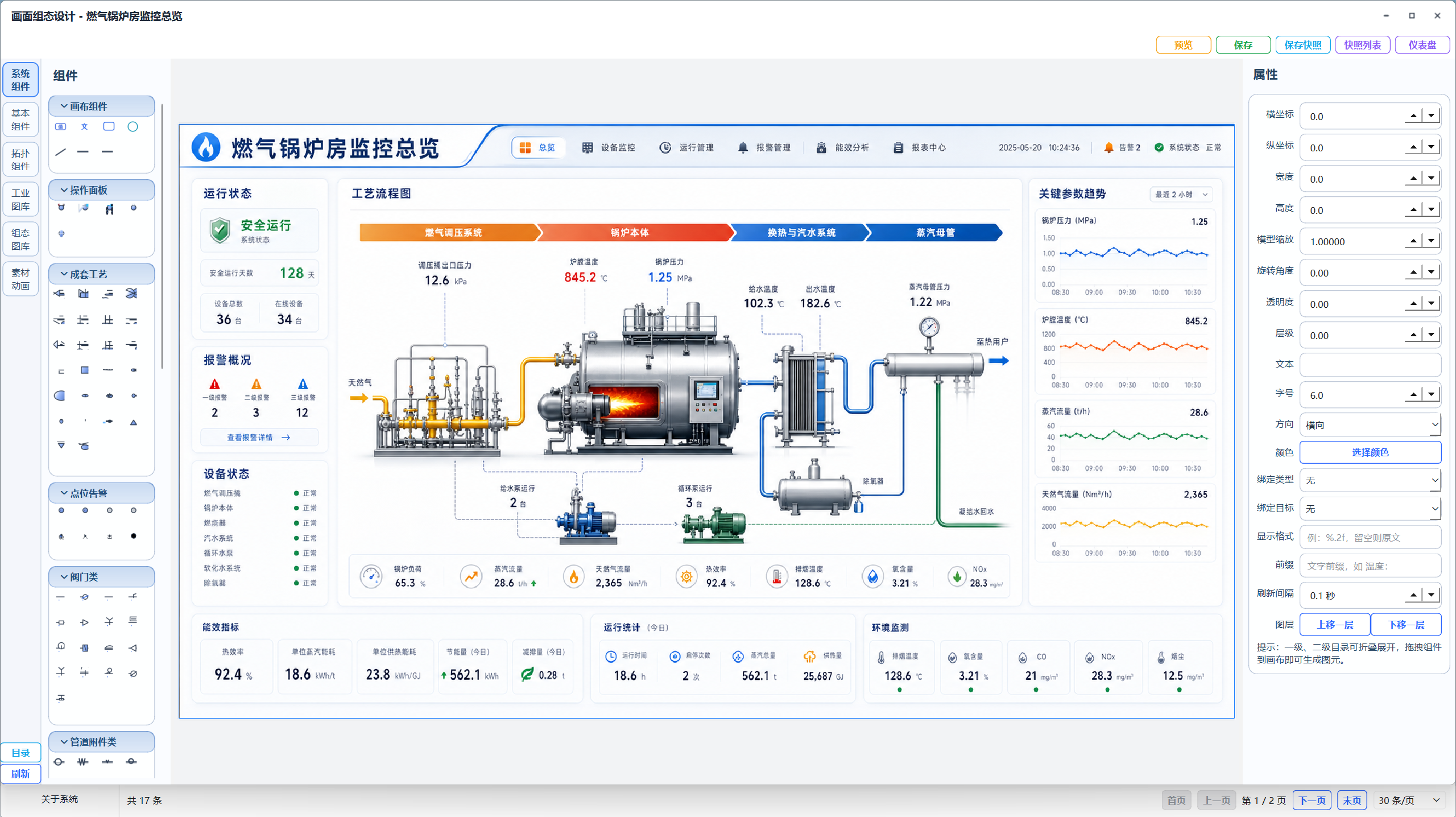

🔥 燃气锅炉房监控

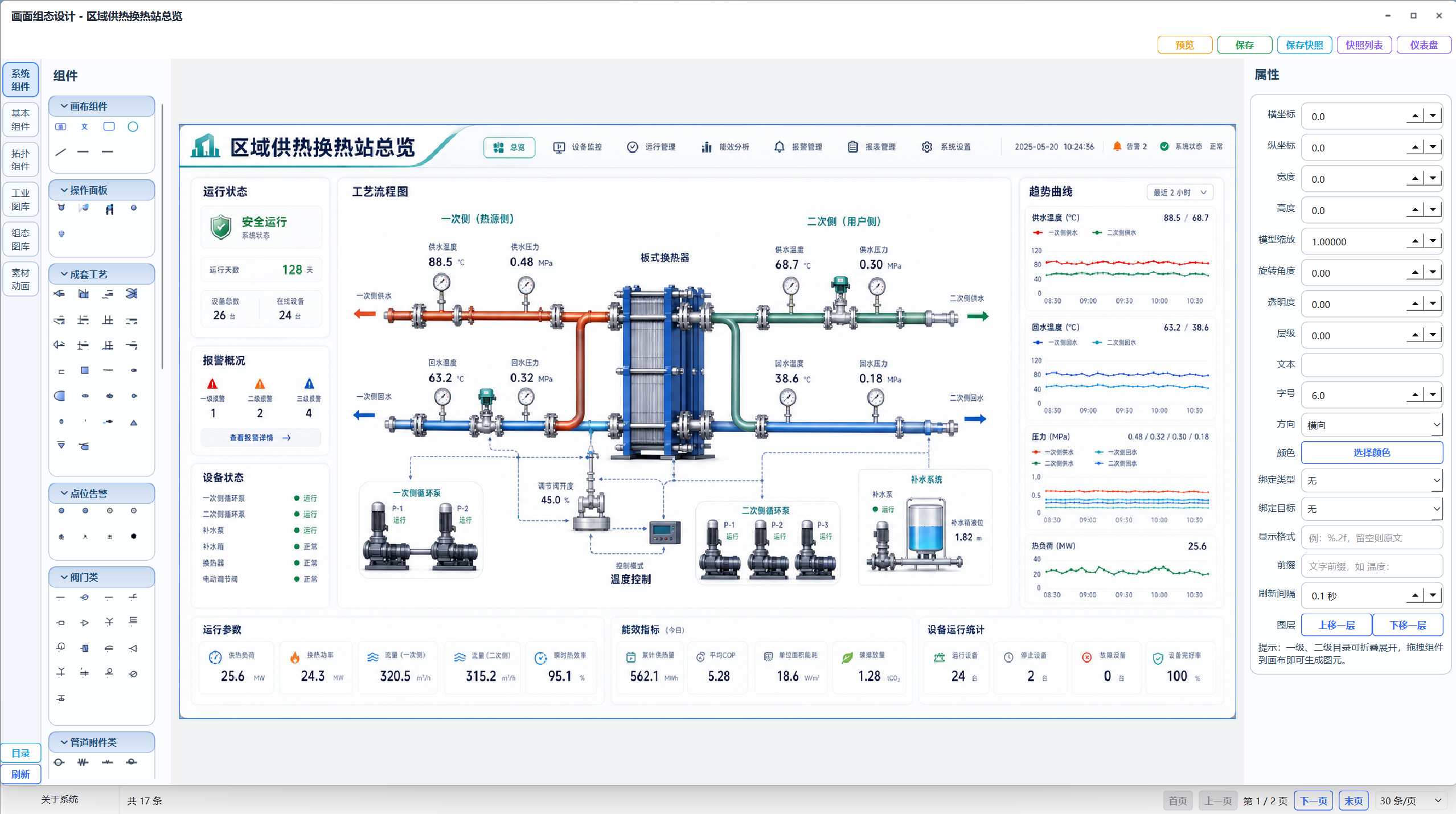

🌡️ 区域供热换热站

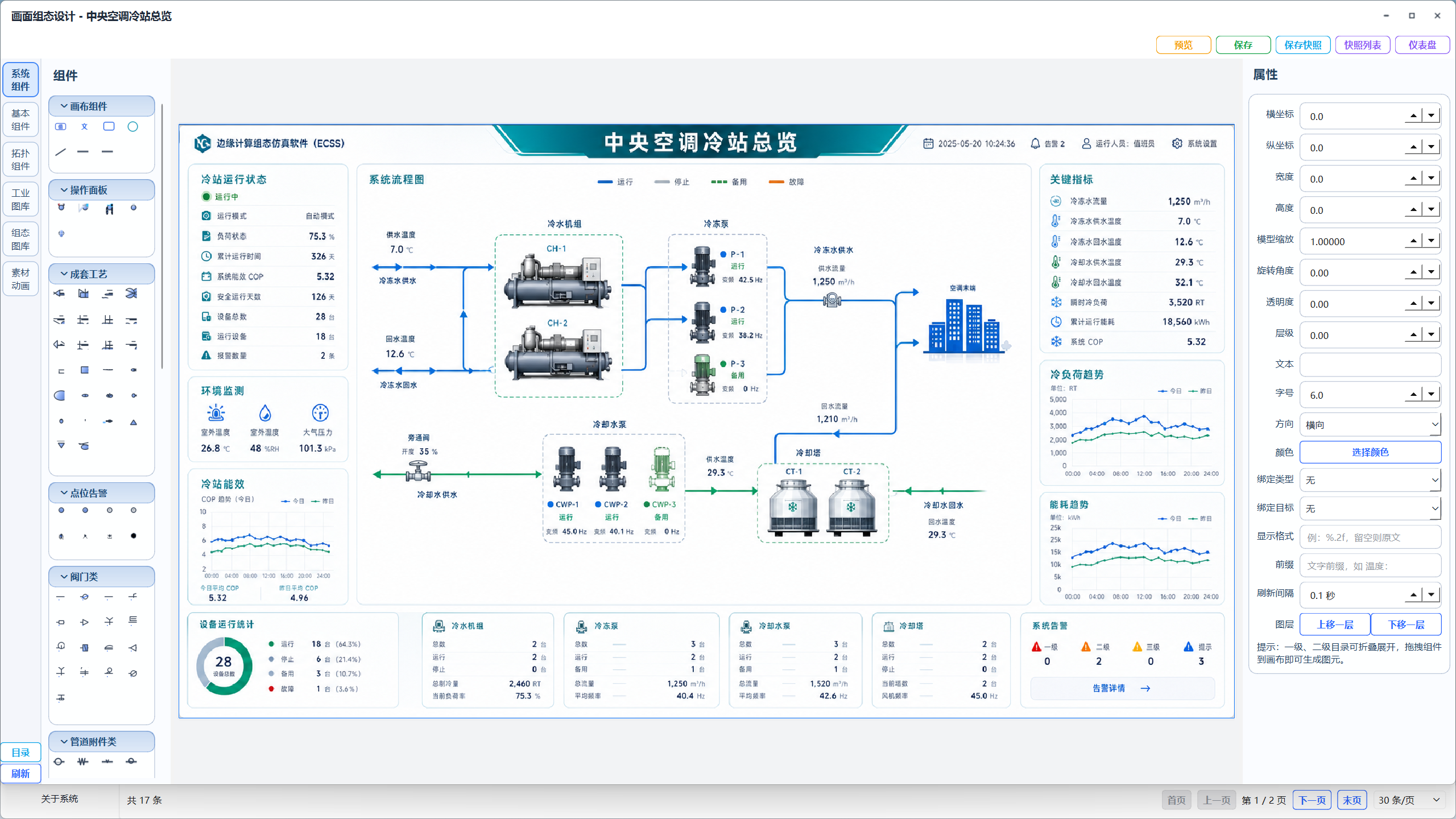

🏢 中央空调冷站

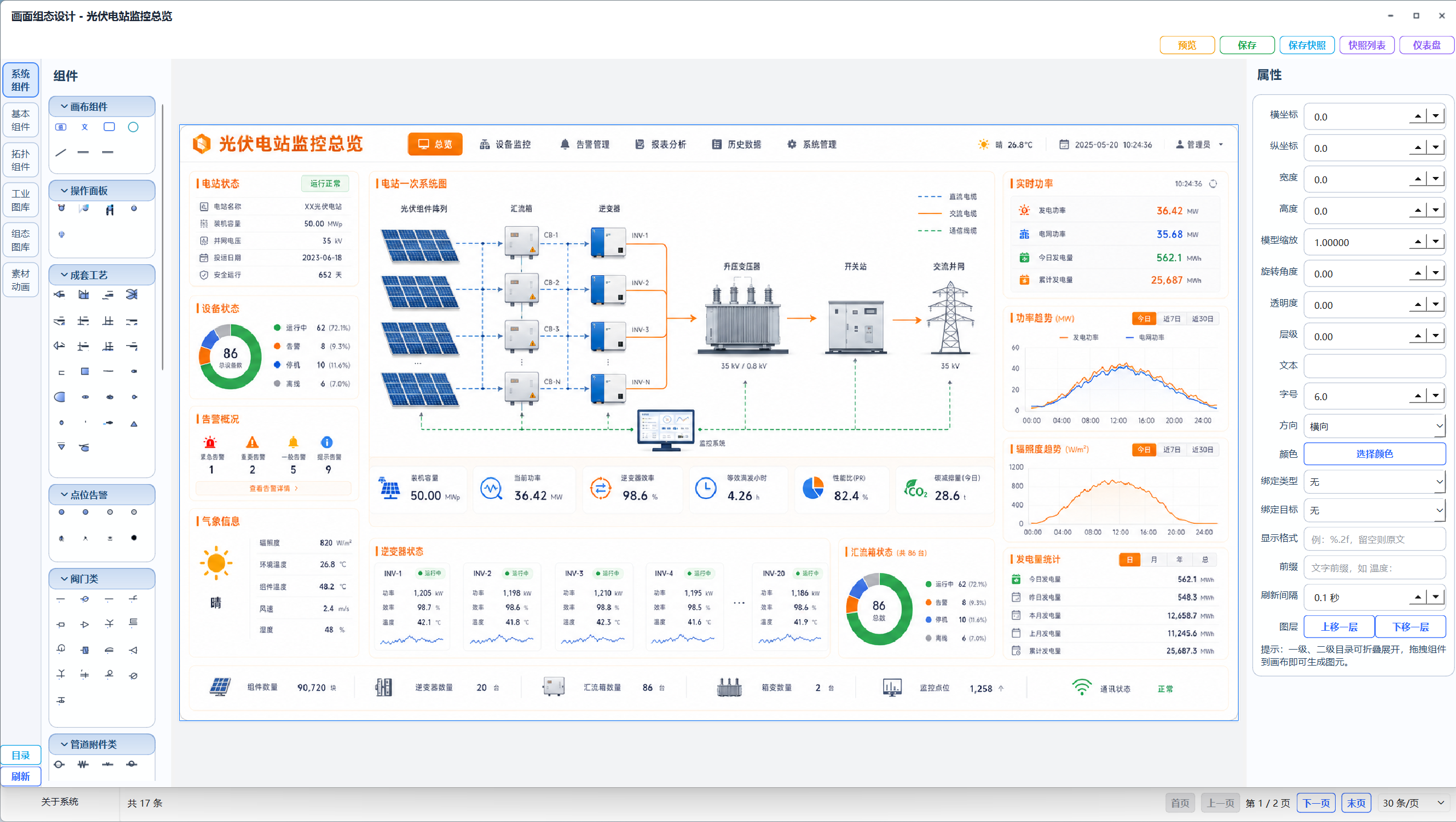

☀ 光伏电站监控

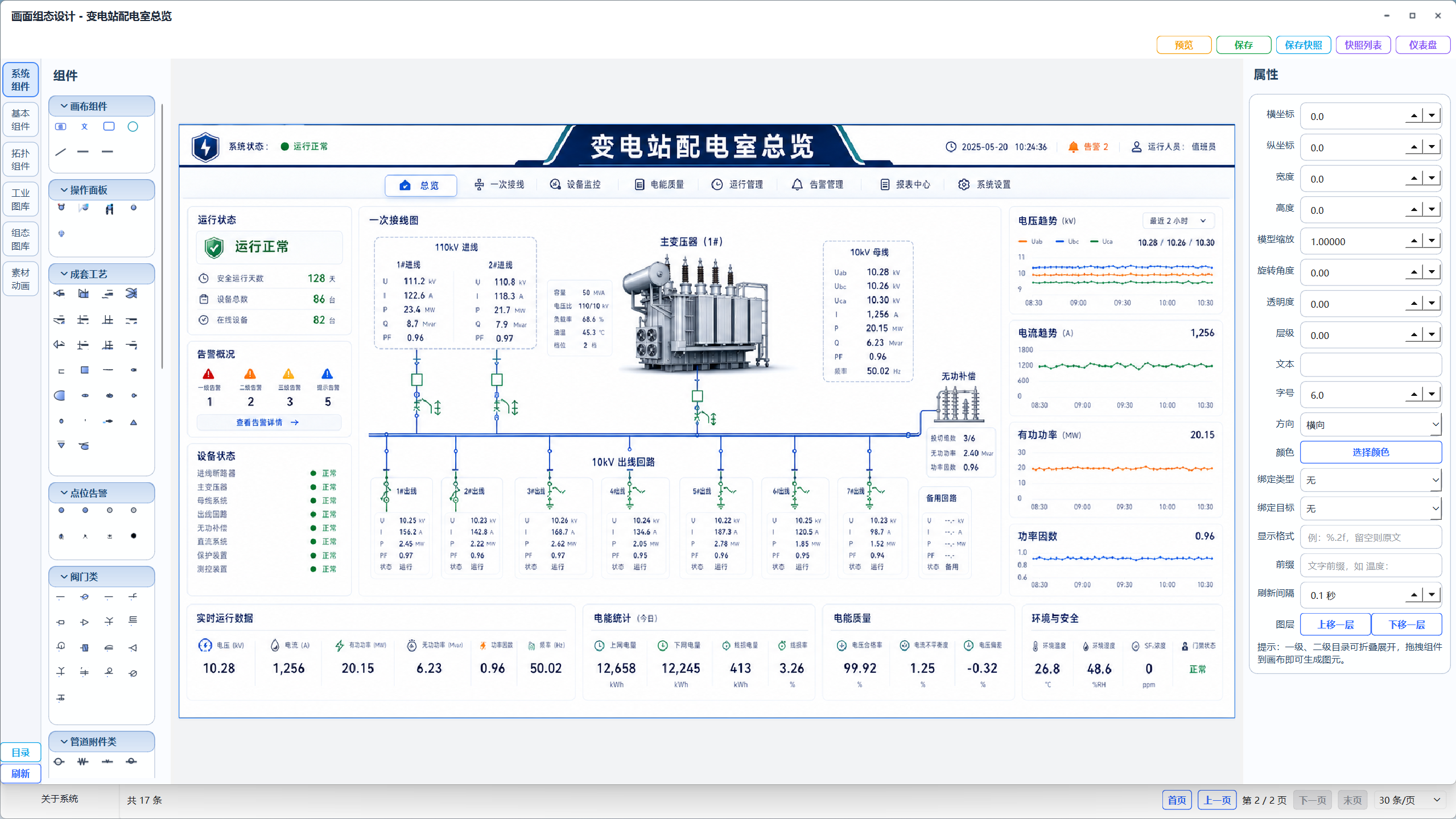

⚡ 变电站配电室

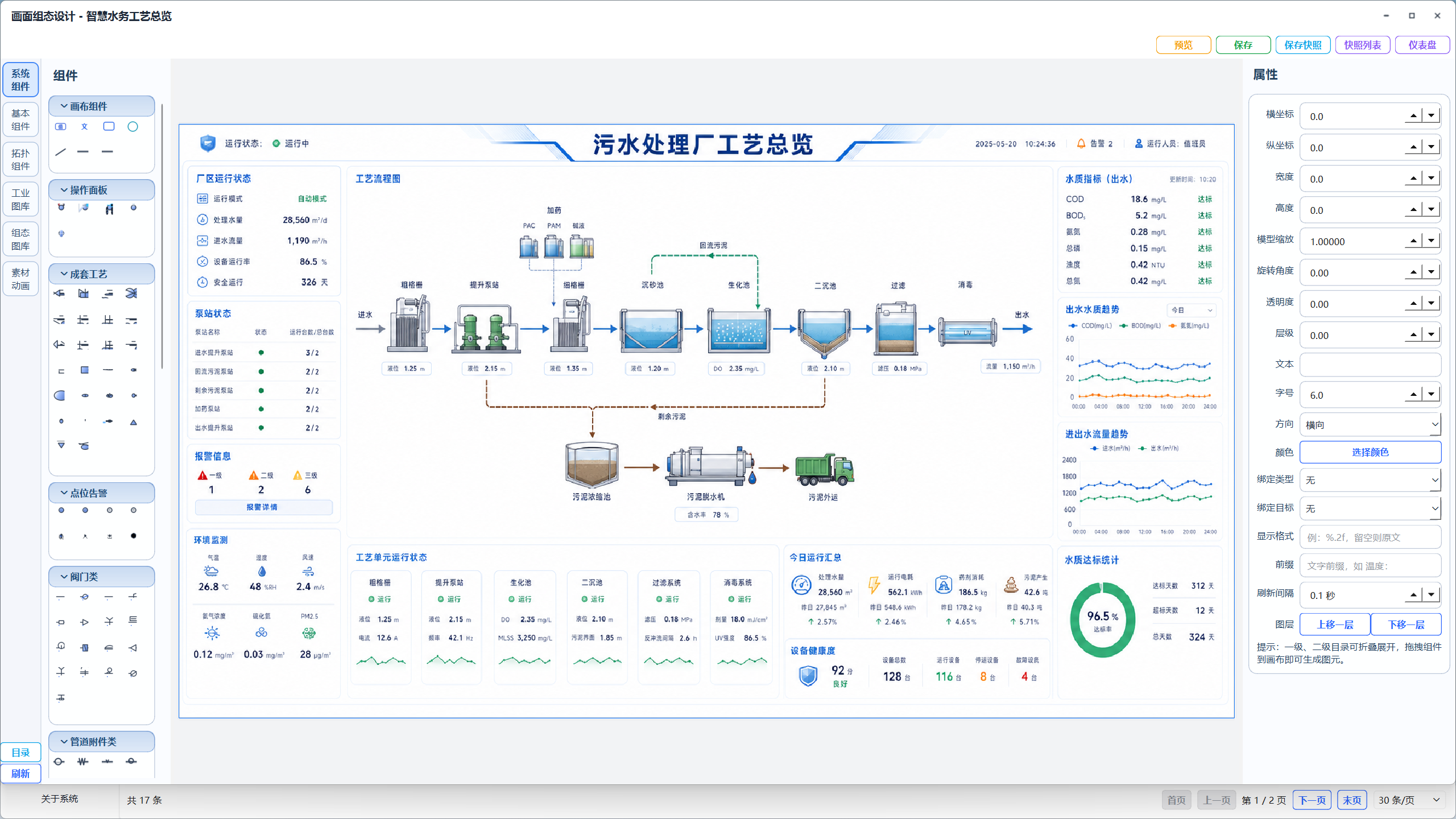

💧 智慧水务工艺

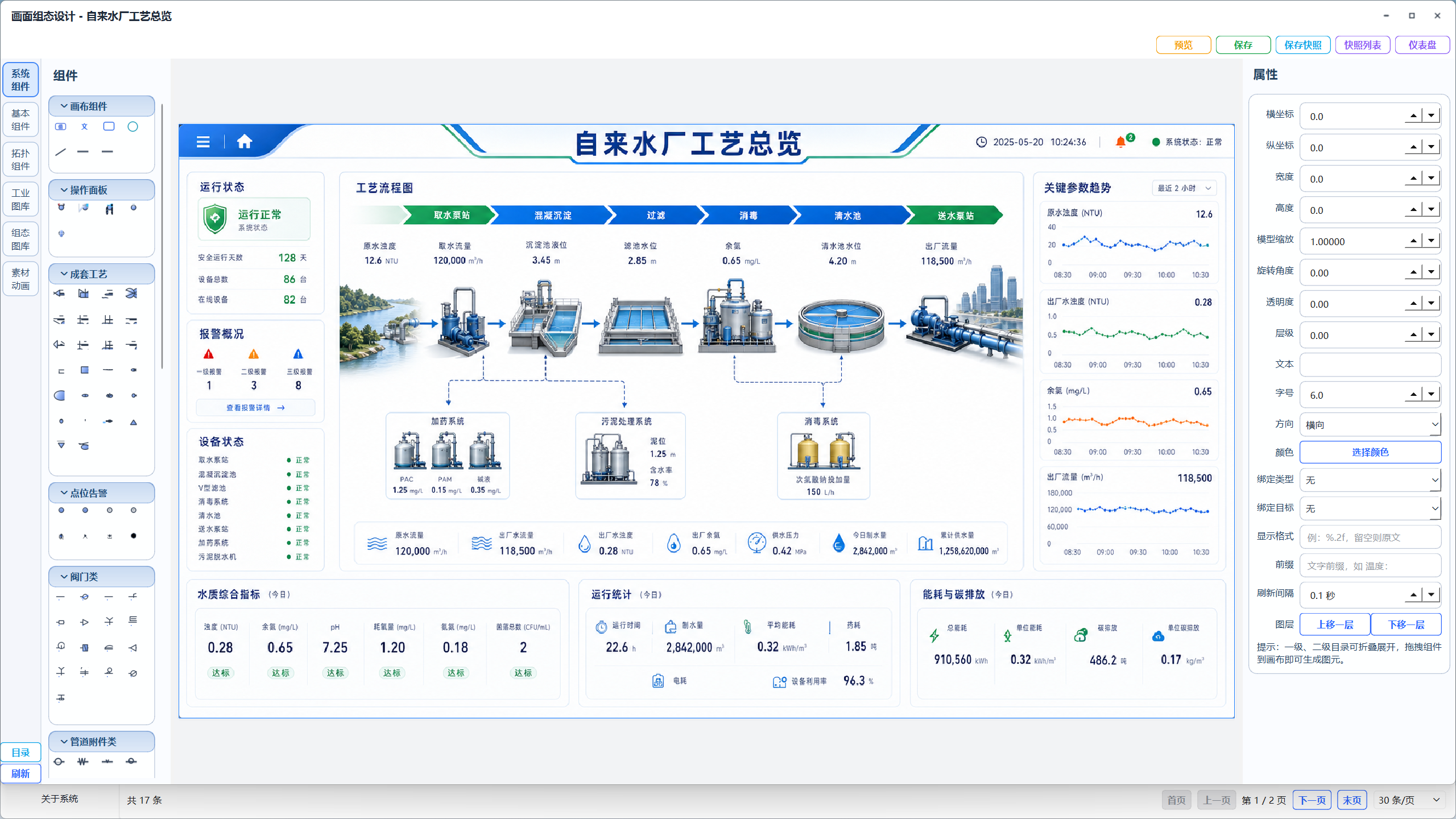

🚰 自来水厂工艺

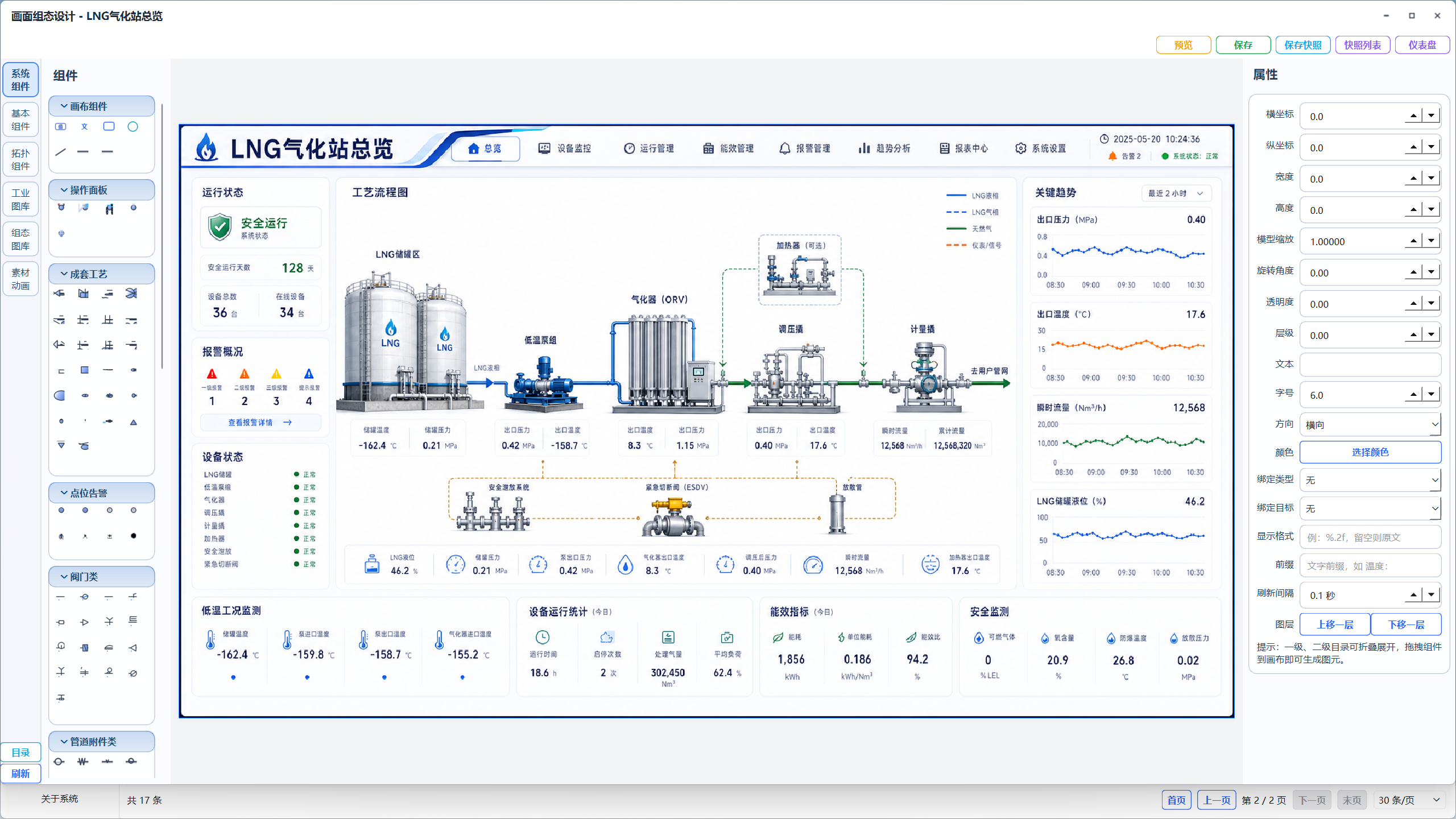

🧊 LNG 气化站

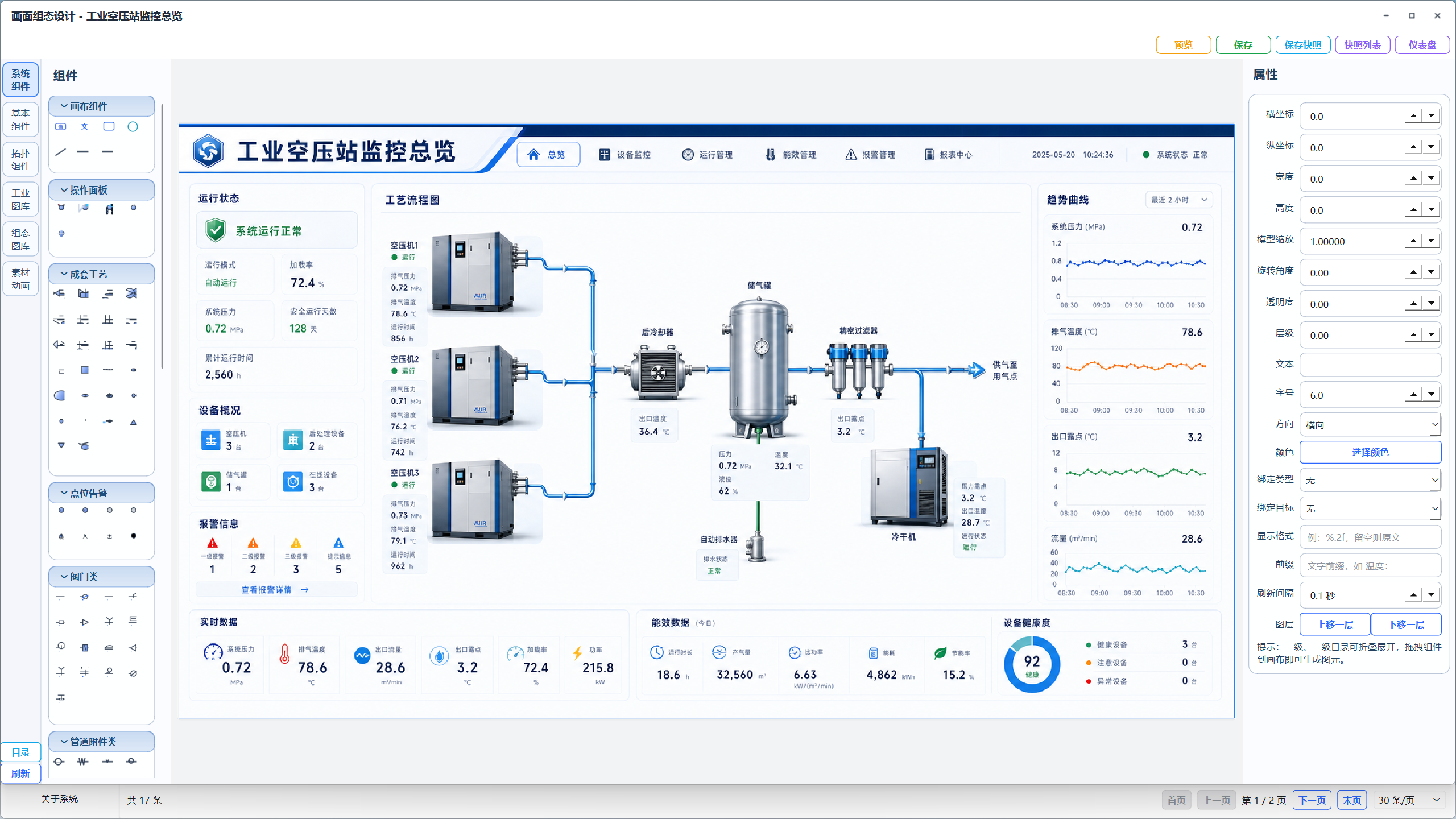

💨 工业空压站

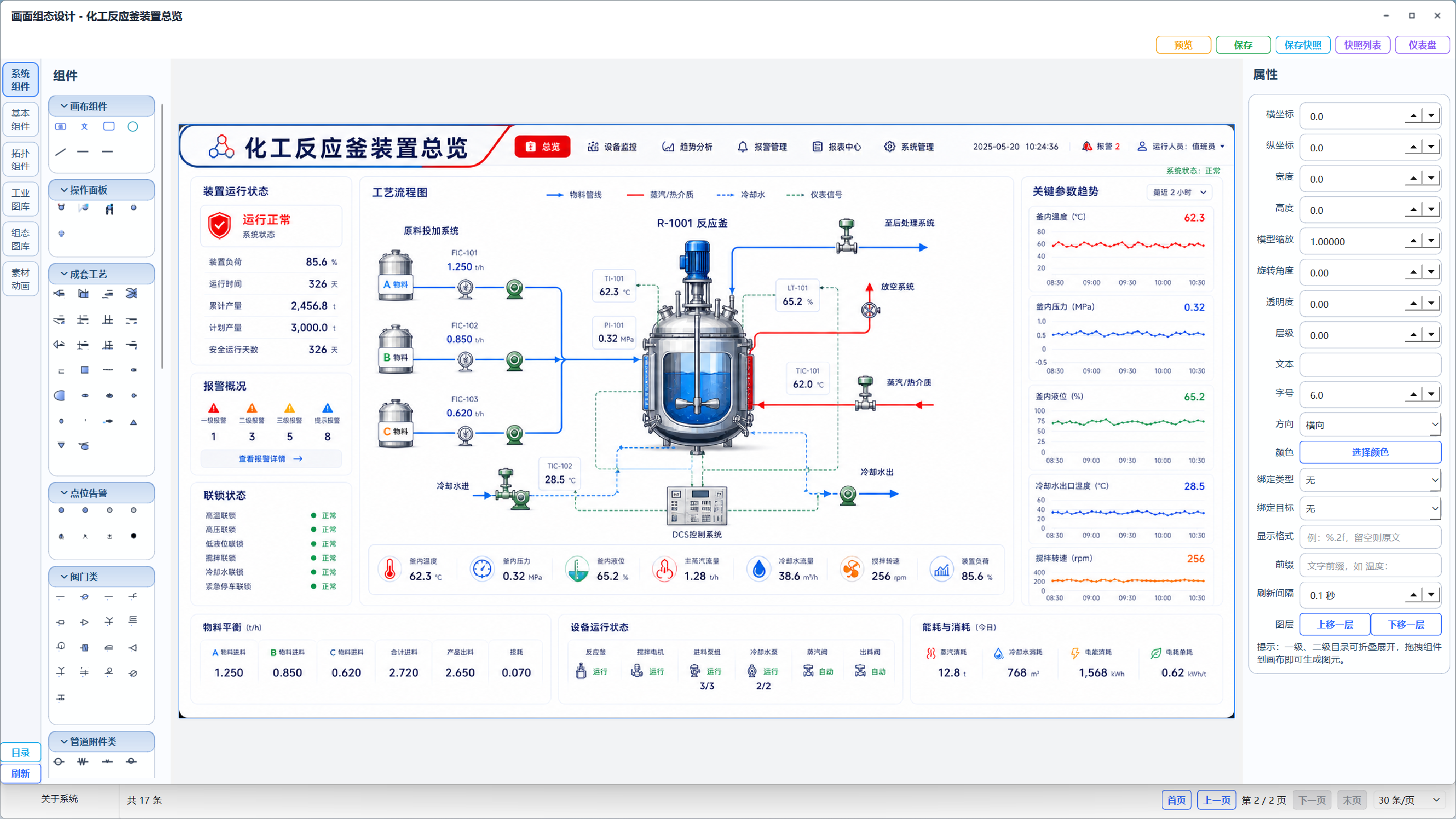

🧪 化工反应釜

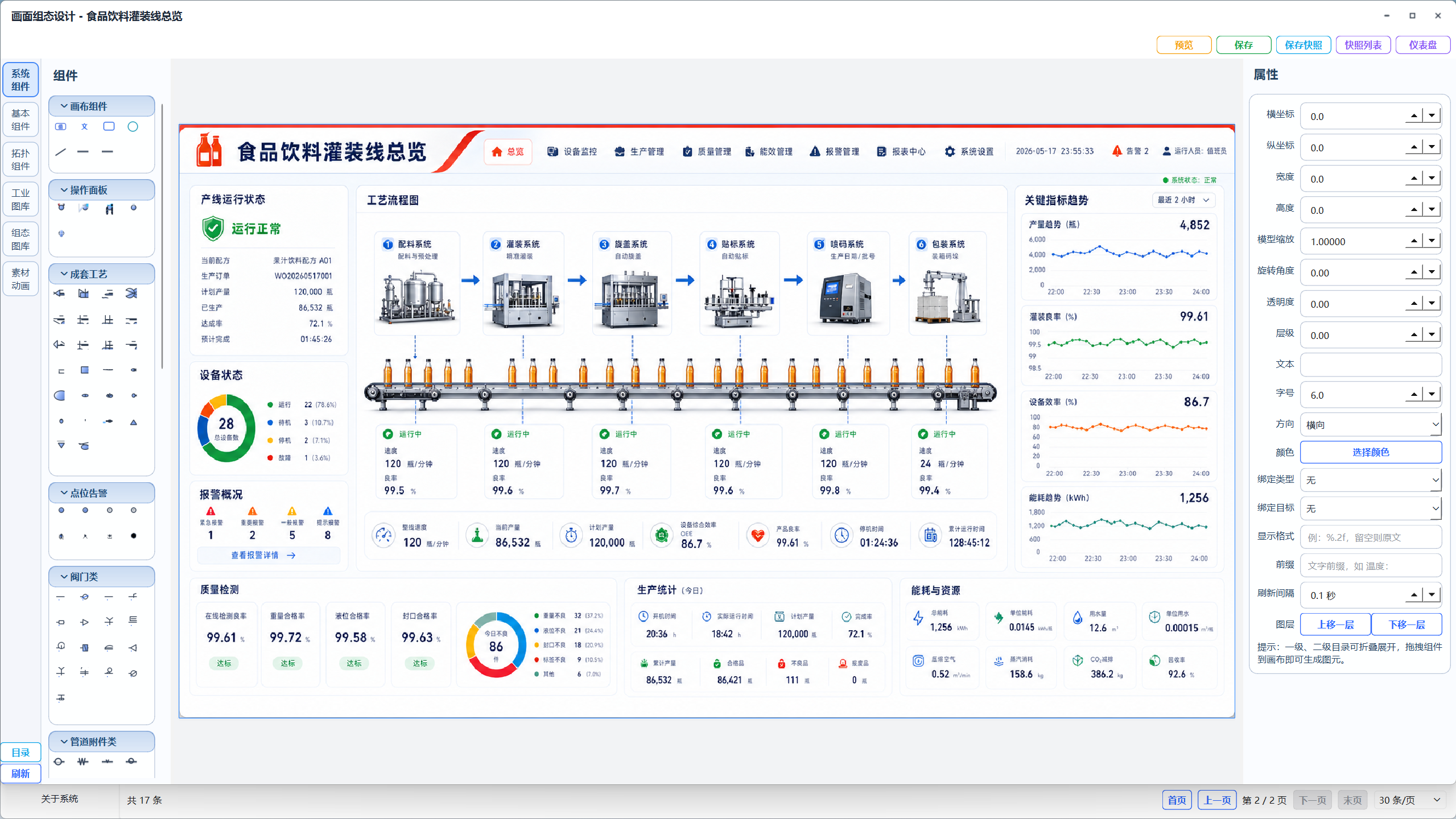

🥤 食品饮料灌装

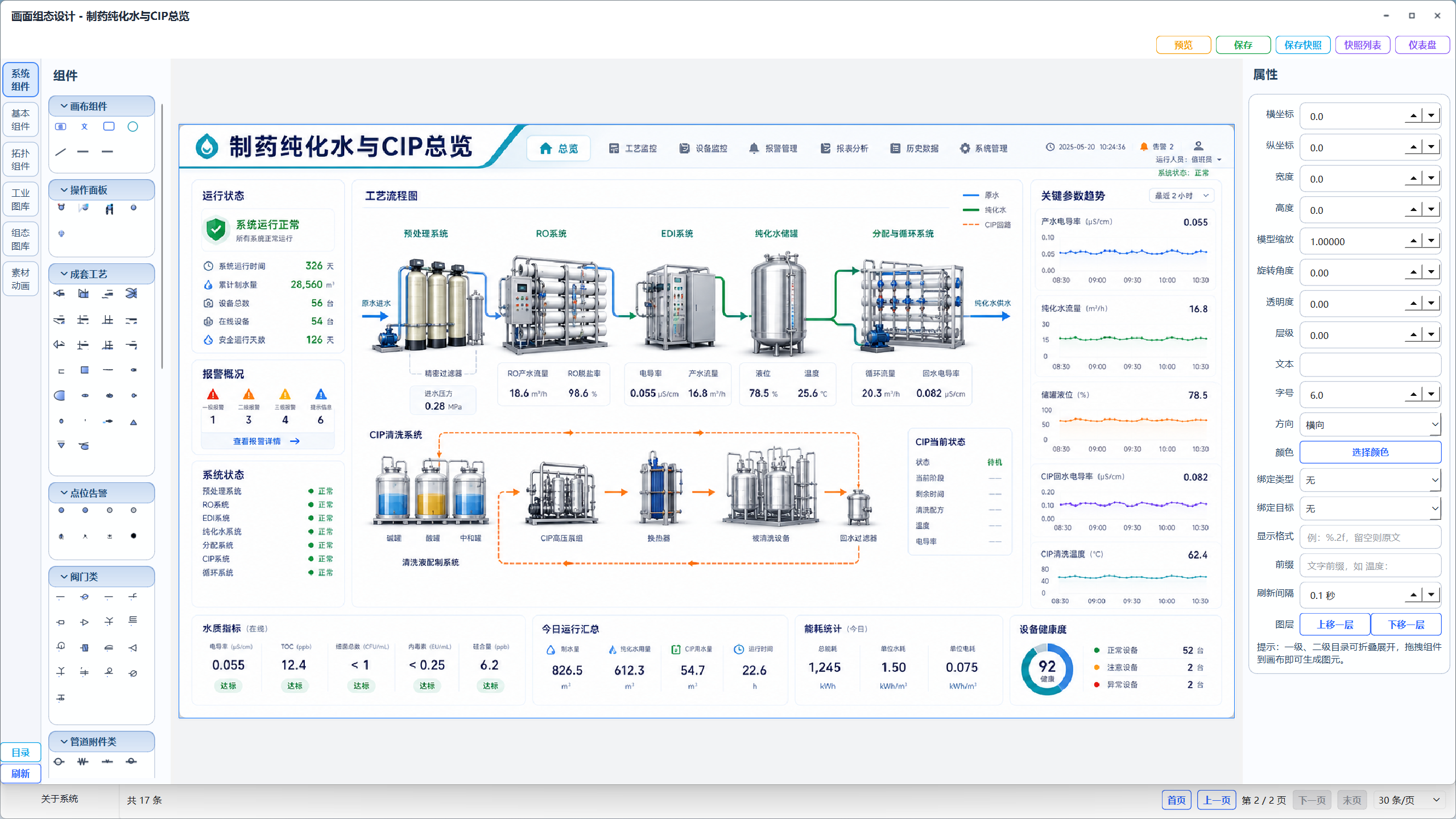

💊 制药纯化水与 CIP

✨ 特色能力：打开工程即可一键生成以上任一行业的完整工程模板——设备、点位、变量、逻辑组态、画面组态全自动生成，开箱即用。

---

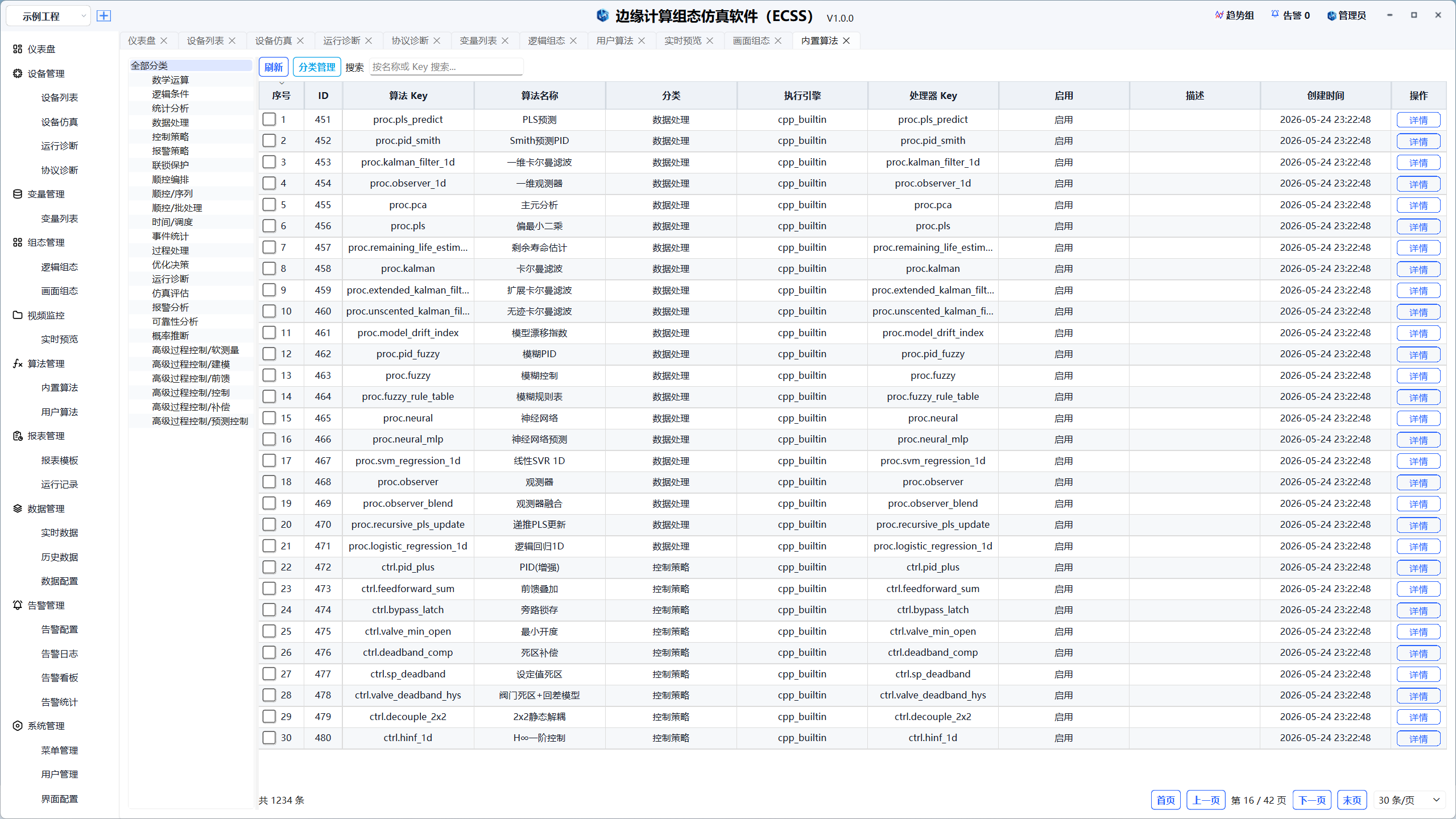

🧠 4.6 算法管理 —— 上千种工业算法引擎与开放算法生态

ECSS 内置了上千种工业级算法，涵盖完整的工业控制与计算需求。

算法分类一览：

分类	包含方向
🧮 数学运算	四则运算、三角函数、积分微分、矩阵运算等
🔀 逻辑条件	与或非、比较、选择、阈值判断等
🎛️ 控制策略	PID 控制、分程控制、阀门控制、超前滞后、双二阶滤波等
⏱️ 顺控/序列	步进控制、时序调度、批处理等
📊 过程处理	累积量、流量补偿、温压补偿、速率限制等
📈 统计分析	均值、最大值、最小值、方差、频域特征等
🚨 报警策略	限值报警、变化率报警、偏差报警等
🧬 APC 相关	软测量、前馈控制、模型预测控制等

所有内置算法块支持图形化拖拽使用，无需编写代码，在逻辑组态画布中即可完成配置与组态。

🚀 开放算法生态：平台支持用户上传与导入自定义算法，覆盖 Python、C++、JavaScript 等多语言运行时；同时支持机器学习模型推理、神经网络计算、视频分析算法等前沿智能算法接入，将传统控制与 AI 能力深度融合，满足从经典工业控制到智能化升级的全场景需求。

---

📈 4.7 趋势分析 —— 多维度数据曲线研判

实时趋势与历史趋势一体化，满足参数整定、波动分析、实验复现等场景需求。

• 多曲线同屏对比，Y 轴范围、时间窗、刷新间隔可自定义
• 多窗口独立，可同时打开多个趋势组，互不干扰
• 主界面提供趋势快捷浮层/停靠，随时调出查看
• 支持随工程切换自动同步，趋势组与工程数据联动

🔑 典型使用场景：PID 参数整定时的曲线观察、工艺波动原因分析、教学实验数据对比。

---

🗄️ 4.8 数据管理 —— 实时与历史数据一体化

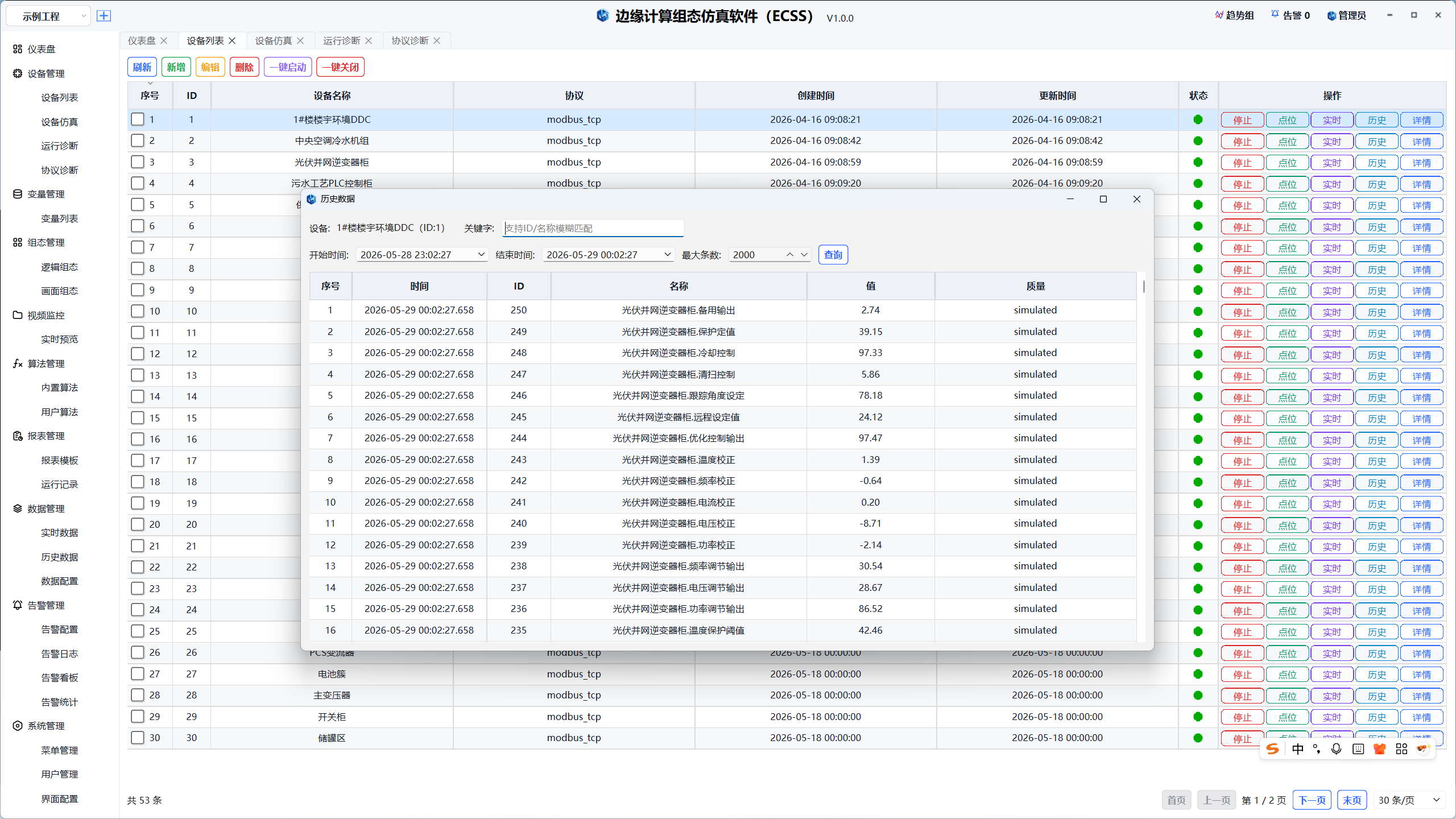

实时数据浏览： 直观查看所有变量和点位的当前值、质量戳、时间戳，运行状态一目了然。

历史数据查询： 支持本地 SQLite 及外部 TDengine 等历史库路由，长时数据回溯、趋势对比、报表生成的数据基础。

---

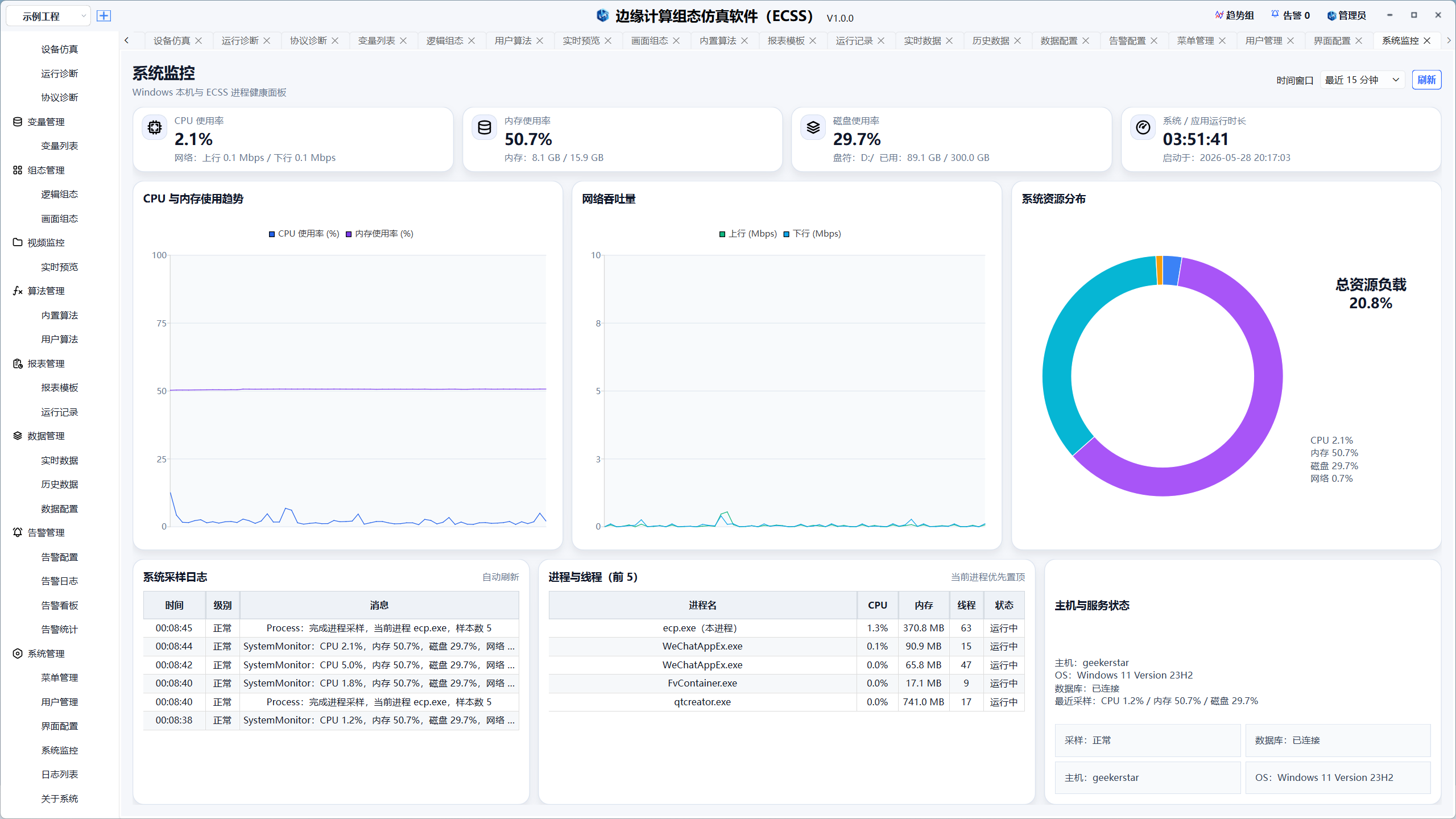

📋 4.9 系统监控与运维

系统监控： 实时监视系统资源占用、服务运行状态，保障平台健康稳定运行。

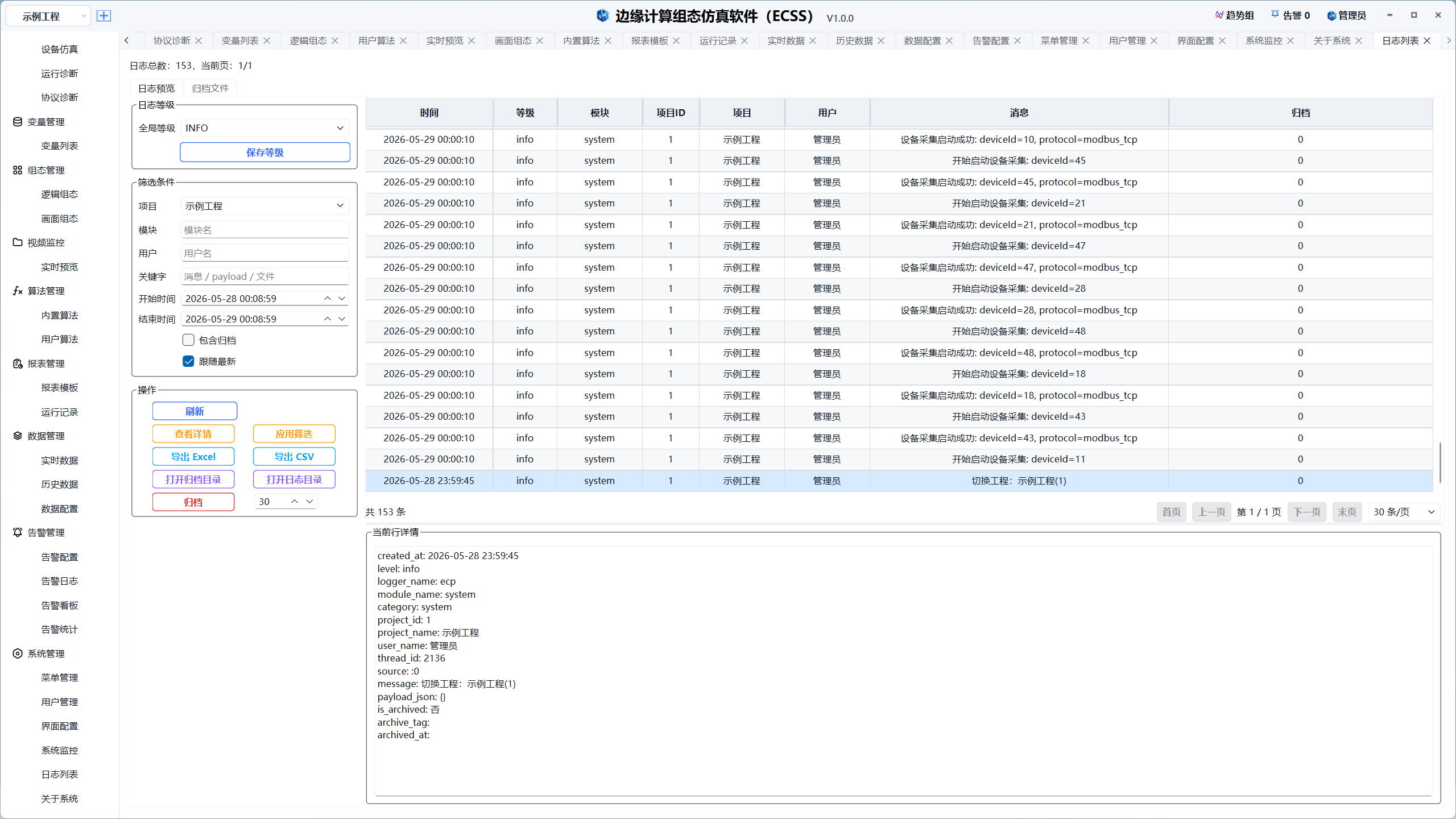

日志管理： 操作日志与运行日志统一归集，辅助问题排查与审计追溯。

---

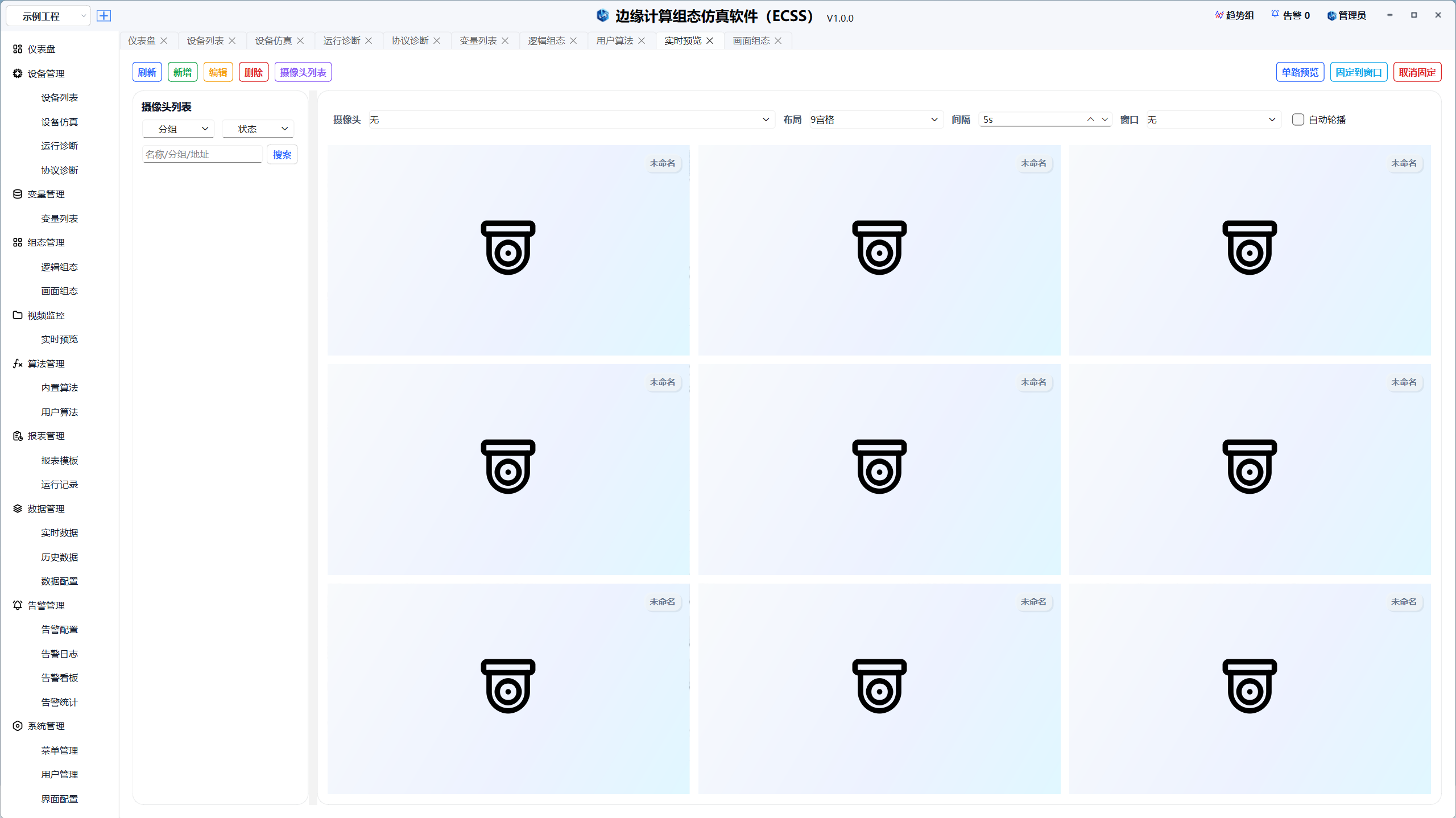

📹 4.10 视频监控 —— RTSP 摄像头实时预览

支持 RTSP 协议摄像头接入，在监控画面中嵌入式预览视频流，实现视频与数据同屏融合，提升集中监控体验。

---

五、产品价值

🎯 降低硬件门槛

在无 PLC、仪表柜或工艺装置的条件下，即可完成监控与控制逻辑的配置、运行与演示。零硬件投入、零安全风险。

🎯 贴近工业现场

菜单组织、画面交互、趋势与告警按类 DCS/SCADA 使用习惯设计，有利于岗位技能培养与技术迁移。

🎯 提升教学与工程效率

场景模板可一次性生成完整工程数据与组态，支撑课程建设、实验复现、课题验证及方案汇报。

🎯 支撑安全前置验证

联锁策略、控制算法与报警规则可在仿真环境中先行验证，减少直接接入生产系统的风险。

🎯 覆盖多行业场景

内置16类行业模板与开放组态能力相结合，适应能源、市政、制造、制药等行业的监控与仿真需求。

---

六、核心优势

优势	说明
⚙️ 对标 DCS/SCADA/IOT 平台	界面与操作对标工业 DCS 集散控制系统，数据采集与组态能力对标 SCADA 系统，同时融入 IoT 物联网平台的轻量化接入与云边协同特性，三位一体，专业全面
🔗 全流程闭环能力	从数据→计算→组态→监控→控制→分析，完整工业链仿真，超越传统 SCADA 仅做监视的范畴
🖱️ 零门槛易上手	拖拽式操作，无需代码，教师/学生/工程师均可快速上手
🌐 高兼容广覆盖	支持主流工业协议，覆盖火电、楼宇、光伏、水务、暖通等场景
💻 轻量化易部署	任何 Windows 电脑皆可运行，无需服务器、无需复杂布线
🛡️ 安全可反复	纯软件仿真，离线可用，无设备损坏、无生产风险、无维护成本

---

七、典型使用流程（故事线）

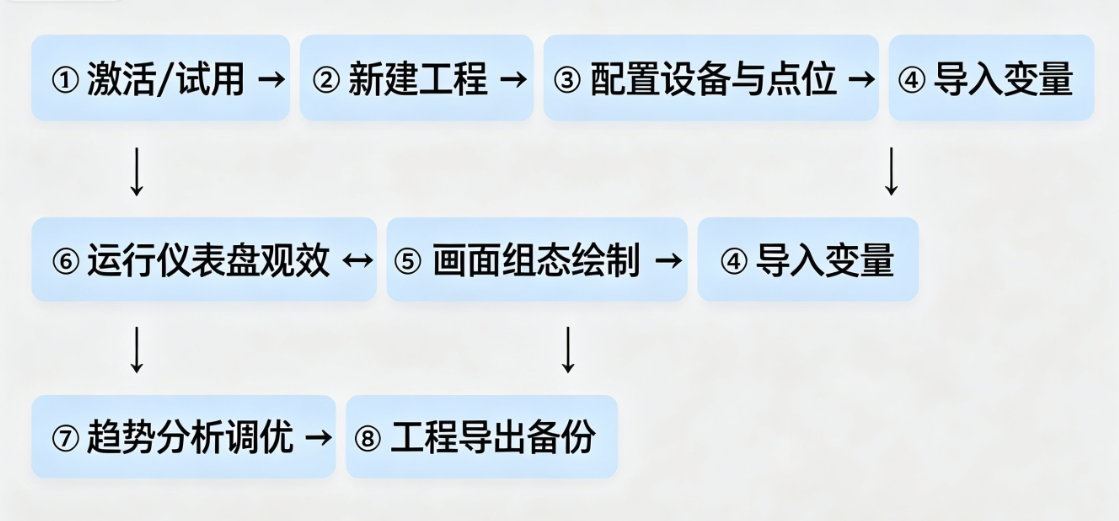

1. 激活或试用 → 登录，进入系统
2. 新建或导入工程，在标题栏切换为当前工作工程
3. 在设备列表中建立 Modbus 从站，配置点位表；开启采集，写入运行时库
4. 在变量列表中建立中间变量，或通过Excel 批量导入
5. 在逻辑组态中新建方案，拖入算法与节点、连线、绑定端口，运行并排错
6. 在画面组态中绘制工艺流程或仪表盘，绑定变量/点位，设为仪表盘
7. 回到仪表盘验证整体监控效果；通过趋势组做曲线对比与参数整定
8. 定期使用工程导出做备份与版本传递

---

八、结语

边缘计算组态仿真软件（ECSS）—— 把工业中控室装进电脑。

它不是要替代老师或工程师的专业判断，而是把工业世界里最难「一眼看懂」的那部分，搬到屏幕前：

• 让完全不懂技术的人，也能指着画面说「我懂这里在监控什么」
• 让懂技术的人，多一个安全、便宜、可反复用的数字沙盘

无论是三尺讲台上的演示教学，还是工程交付前的方案验证，ECSS 都是您值得信赖的工业数字化好帮手。
