【电路笔记 TMS320F28335DSP】McBSP的主要配置流程(兼容SPI)：GPIO 引脚初始化 + 配置CPOL/CPHA + SPI 四种模式

FakeOccupational

238人浏览 · 2026-06-12 19:00:00

FakeOccupational · 2026-06-12 19:00:00 发布

文章目录

系统级与 GPIO 引脚初始化

系统时钟配置：调用 InitSysCtrl() 初始化 DSP 的系统时钟（如 PLL 配置），这决定了后续 McBSP 内部低速外设时钟（LSPCLK）的基准频率。
- DisableDog();
- InitPll(DSP28_PLLCR,DSP28_DIVSEL); // DSP2833x_Examples.h
- InitPeripheralClocks();
GPIO 复用配置：调用 InitMcbspGpio()，将 DSP 的通用 GPIO 引脚复用为 McBSP 专用引脚（如 MDX、MDR、CLKX、FSX 等），并配置相应的上拉电阻和异步输入模式。

        void InitMcbspaGpio(void)
        {
        EALLOW;

          /* Configure McBSP-A pins using GPIO regs*/
          //
          GpioCtrlRegs.GPAMUX2.bit.GPIO20 = 2; // GPIO20 is MDXA pin
          GpioCtrlRegs.GPAMUX2.bit.GPIO21 = 2; // GPIO21 is MDRA pin
          GpioCtrlRegs.GPAMUX2.bit.GPIO22 = 2; // GPIO22 is MCLKXA pin
          GpioCtrlRegs.GPAMUX1.bit.GPIO7 = 2; // GPIO7 is MCLKRA pin (Comment as needed) 二选一 // GpioCtrlRegs.GPBMUX2.bit.GPIO58 = 1; // GPIO58 is MCLKRA pin (Comment as needed)
          GpioCtrlRegs.GPAMUX2.bit.GPIO23 = 2; // GPIO23 is MFSXA pin
          GpioCtrlRegs.GPAMUX1.bit.GPIO5 = 2; // GPIO5 is MFSRA pin (Comment as needed) // GpioCtrlRegs.GPBMUX2.bit.GPIO59 = 1; // GPIO59 is MFSRA pin (Comment as needed)

          /* Enable internal pull-up for the selected pins */
          // 不禁止（即开启）内部上拉电阻。开启上拉可以防止引脚在空闲或悬空状态下因外部干扰产生误触发，提高通信的稳定性

          GpioCtrlRegs.GPAPUD.bit.GPIO20 = 0;     // Enable pull-up on GPIO20 (MDXA)
          GpioCtrlRegs.GPAPUD.bit.GPIO21 = 0;     // Enable pull-up on GPIO21 (MDRA)
          GpioCtrlRegs.GPAPUD.bit.GPIO22 = 0;     // Enable pull-up on GPIO22 (MCLKXA)
          GpioCtrlRegs.GPAPUD.bit.GPIO7 = 0;      // Enable pull-up on GPIO7 (MCLKRA) (Comment as needed)
          // GpioCtrlRegs.GPBPUD.bit.GPIO58 = 0;   // Enable pull-up on GPIO58 (MCLKRA) (Comment as needed)
          GpioCtrlRegs.GPAPUD.bit.GPIO23 = 0;     // Enable pull-up on GPIO23 (MFSXA)
          GpioCtrlRegs.GPAPUD.bit.GPIO5 = 0;      // Enable pull-up on GPIO5 (MFSRA) (Comment as needed)
          // GpioCtrlRegs.GPBPUD.bit.GPIO59 = 0;   // Enable pull-up on GPIO59 (MFSRA) (Comment as needed)

          /* Set qualification for selected input pins to asynch only */
          // 配置 McBSP-A 模块相关输入引脚的“输入限定模式”（Input Qualification Mode）。
          // 在 C2000 DSP 中，为了防止外部引脚上的高频噪声引起误触发，GPIO 默认开启了一个“采样窗口滤波”（即与系统时钟同步并进行 3 次或 6 次采样）。但是，对于 McBSP 这种高速串行通信接口，这种滤波机制是致命的，因此必须将其配置为异步直通模式（Asynch only）。
          // 只要是被 McBSP 用作时钟或帧同步的输入引脚，都必须严格配置为 3（Asynch）

          GpioCtrlRegs.GPAQSEL2.bit.GPIO21 = 3;   // Asynch input GPIO21 (MDRA)
          GpioCtrlRegs.GPAQSEL2.bit.GPIO22 = 3;   // Asynch input GPIO22 (MCLKXA)
          GpioCtrlRegs.GPAQSEL1.bit.GPIO7 = 3;    // Asynch input GPIO7 (MCLKRA) (Comment as needed)
          //GpioCtrlRegs.GPBQSEL2.bit.GPIO58 = 3; // Asynch input GPIO58(MCLKRA) (Comment as needed)
          GpioCtrlRegs.GPAQSEL2.bit.GPIO23 = 3;   // Asynch input GPIO23 (MFSXA)
          GpioCtrlRegs.GPAQSEL1.bit.GPIO5 = 3;    // Asynch input GPIO5 (MFSRA) (Comment as needed)
          //GpioCtrlRegs.GPBQSEL2.bit.GPIO59 = 3; // Asynch input GPIO59 (MFSRA) (Comment as needed)

        EDIS;
        }

在修改GPIO控制寄存器之前，必须先执行 EALLOW; 指令来解除寄存器的写保护，修改完成后再执行 EDIS; 恢复保护，否则写入操作将被 DSP 忽略。
在 TI C2000 系列 DSP（如 TMS320F28335）中，GPAMUX2 的全称是 GPIO A Port Multiplexer 2 Register（GPIO A 组引脚复用选择寄存器 2）。
在 C2000 架构中，GPIO A 组包含了 32 个引脚（GPIO0 ~ GPIO31）。因为一个 32 位寄存器无法为每个引脚分配足够的位来配置多种功能，所以它被拆分成了两个寄存器,GPAMUX1：控制 GPIO0 ~ GPIO15 的功能复用,GPAMUX2：控制 GPIO16 ~ GPIO31 的功能复用。
【电路笔记 TMS320F28335DSP】DSP GPIO 寄存器 GpioCtrlRegs+GpioDataRegs
GPAMUX2 是一个 32 位的寄存器，每两个位（Bits）控制一个 GPIO 引脚的功能选择。每个引脚有 4 种状态可选，00：配置为通用数字 I/O（普通 GPIO，由 GPADIR 决定输入还是输出）。01：复用为外设功能 1（例如 SCI-A 串口、ePWM 等）。10：复用为外设功能 2（例如 McBSP-A、SPI 等）。11：复用为外设功能 3（例如 CAN、ADC 触发等）。

配置CPOL/CPHA

示例

McbspaRegs.PCR.bit.CLKXP = 1;     // 发送时钟极性
McbspaRegs.PCR.bit.CLKRP = 0;     // 接收时钟极性
McbspaRegs.SPCR1.bit.CLKSTP = 2;  // 使能时钟停止模式（无延迟）

表现：时钟空闲时为低电平，数据在时钟的上升沿被锁存（采样），在下降沿数据发生跳变。

使能时钟停止模式

以下是 McBSP 模块中 CLKSTP 配置值（0~3）对应的 SPI 时序模式对照表：

`CLKSTP` 值	二进制	模式说明	时钟行为
0	`00b`	禁用时钟停止模式	时钟连续运行，不兼容 SPI 协议（用于常规 McBSP 模式）
1	`01b`	禁用时钟停止模式	时钟连续运行，不兼容 SPI 协议
2	`10b`	使能时钟停止模式（无延迟）	每次数据传输开始时，时钟立即开启，数据采样从第一个时钟边沿开始
3	`11b`	使能时钟停止模式（有延迟）	每次数据传输开始时，时钟延迟半个周期后开启，数据采样从第二个时钟边沿开始

开启 SPI 兼容的前提：只有当 CLKSTP 被配置为 2 或 3 时，McBSP 才会进入时钟停止模式，从而兼容 SPI 协议。
配合其他寄存器使用：CLKSTP 仅决定了时钟的启动时机（是否有延迟）。要完整配置 SPI 的四种工作模式（CPOL 和 CPHA），还需要配合引脚控制寄存器（PCR）中的 CLKXP（发送时钟极性）和 CLKRP（接收时钟极性）来共同决定。
例二：没有配置 CLKSTP 时钟停止模式，仅单独设置了 PCR.bit.CLKXP=0x1。因为它是从机模式，不需要像 SPI 主机那样通过时钟停止模式来模拟 SPI 时序，而是直接由 FPGA 的时钟边沿来锁存数据。

CPOL 和 CPHA

CPOL (Clock Polarity，时钟极性)：
决定了 SPI 总线空闲时（没有数据传输时），时钟线（SCLK）的电平状态。
- CPOL = 0：空闲时，SCLK 保持低电平。
- CPOL = 1：空闲时，SCLK 保持高电平。
- 没有数据传输时(SPISTE为高)，SPICLK 引脚上确实是没有时钟脉冲（波形）的
CPHA (Clock Phase，时钟相位)：
决定了数据是在时钟的第几个边沿被采样（读取）。
- CPHA = 0：在第一个边沿（奇数边沿）采样数据。
- CPHA = 1：在第二个边沿（偶数边沿）采样数据。

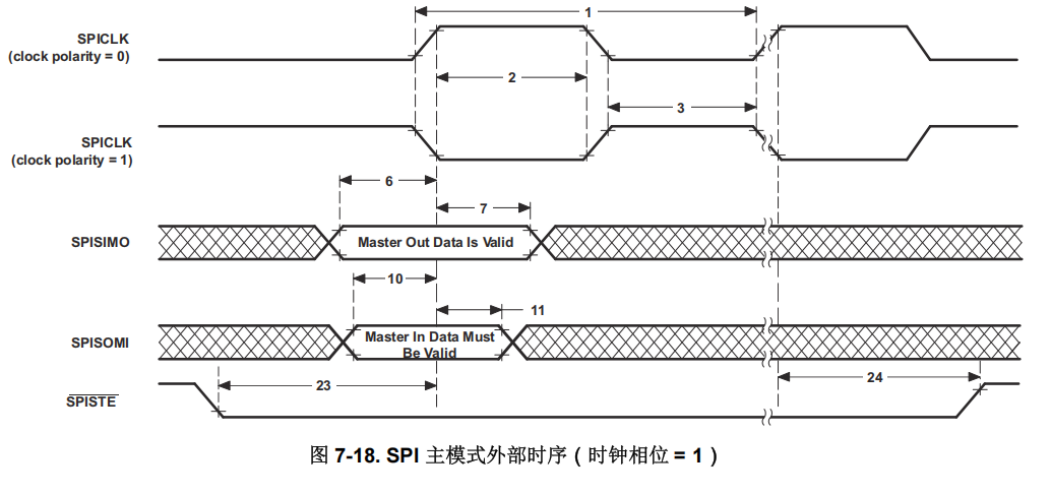

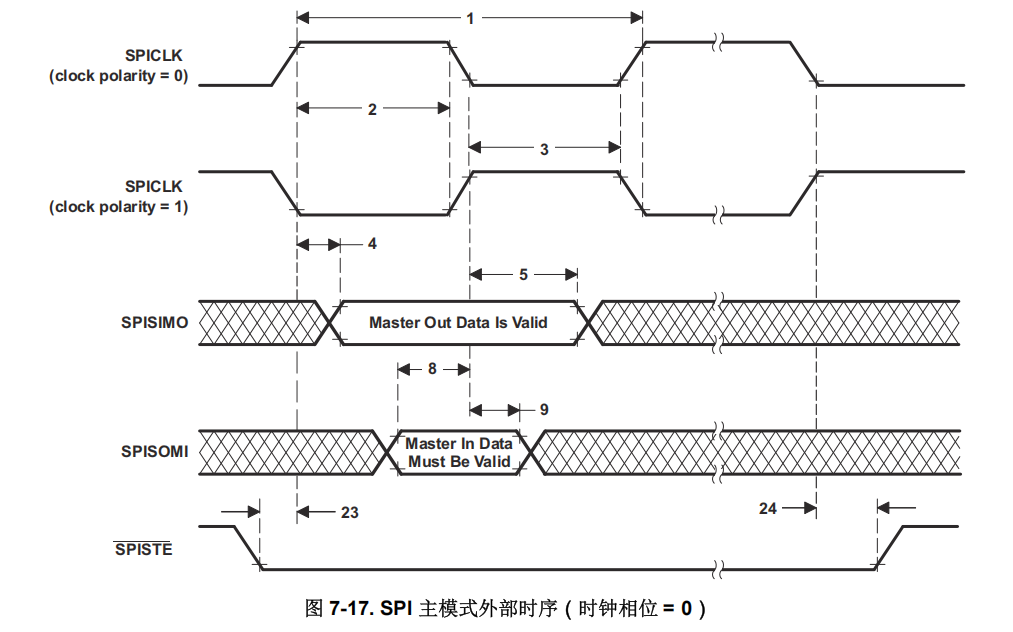

在这里插入图片描述

在 C2000 前提是 CLKSTP 已经设置为 2 或 3，开启了时钟停止模式：

SPI 模式	CPOL (时钟极性)	CPHA (时钟相位)	空闲时时钟电平	数据采样边沿	McBSP 寄存器配置 (`PCR` 寄存器)
Mode 0	0	0	低电平	上升沿采样	`CLKXP = 1`, `CLKRP = 0`
Mode 1	0	1	低电平	下降沿采样	`CLKXP = 0`, `CLKRP = 1`
Mode 2	1	0	高电平	下降沿采样	`CLKXP = 0`, `CLKRP = 1`
Mode 3	1	1	高电平	上升沿采样	`CLKXP = 1`, `CLKRP = 0`

(注：CLKXP 和 CLKRP 的值在 Mode 0/3 以及 Mode 1/2 中是分别相同的，真正的区别在于 CLKSTP 配合它们产生的内部时序差异。通常 CLKSTP=2 不带延迟，CLKSTP=3 带半个周期的延迟)*

CLKXP 和 CLKRP 与 SPI 四种模式（0~3）的对应关系

需要结合 CLKSTP（时钟停止模式位）、CLKXP（发送时钟极性位）和 CLKRP（接收时钟极性位）这三个寄存器位来共同决定。

SPI 模式	CPOL (空闲电平)	CPHA (采样边沿)	CLKSTP 配置	CLKXP 配置	CLKRP 配置	时序特征说明
Mode 0	0 (低电平)	0 (第1个边沿)	2 (无延迟)	0	0	时钟空闲为低电平；发送在 CLKX 上升沿，接收在 CLKR 下降沿
Mode 1	0 (低电平)	1 (第2个边沿)	3 (有延迟)	0	1	时钟空闲为低电平；发送在 CLKX 下降沿，接收在 CLKR 上升沿
Mode 2	1 (高电平)	0 (第1个边沿)	2 (无延迟)	1	0	时钟空闲为高电平；发送在 CLKX 下降沿，接收在 CLKR 上升沿
Mode 3	1 (高电平)	1 (第2个边沿)	3 (有延迟)	1	1	时钟空闲为高电平；发送在 CLKX 上升沿，接收在 CLKR 下降沿

CLKXP 决定了发送数据时的时钟极性（即空闲时 CLKX 是高电平还是低电平），同时也决定了数据是在上升沿还是下降沿发送。
CLKRP 决定了接收数据时的时钟极性，即数据是在上升沿还是下降沿被采样。对于 TMS320F28335 等 C2000 系列 DSP，CLKRP 是主机端必须配置的关键参数。当 McBSP 被配置为 SPI 主机时，CLKRP 与 CLKXP 共同决定了 SPI 的时钟极性（CPOL）和相位（CPHA）。
当 CLKSTP = 2（无延迟）时，对应 SPI 协议中在第一个时钟边沿进行采样的模式（即 CPHA = 0，如 Mode 0 和 Mode 2）。
当 CLKSTP = 3（有半个周期延迟）时，对应 SPI 协议中在第二个时钟边沿进行采样的模式（即 CPHA = 1，如 Mode 1 和 Mode 3）。

模式配置

例一：McBSP 配置为 SPI 主机模式（Master）

适用场景：DSP 作为主机，主动向外设（如 ARM、ADC 等）发送或接收数据。*

void InitMcbspaAsSpiMaster(void)
{
    // 1. 全局复位：将发送、接收、采样率发生器等全部复位
    McbspaRegs.SPCR2.all = 0x0000;
    McbspaRegs.SPCR1.all = 0x0000;

    // 2. 配置引脚与时钟极性 (PCR)
    McbspaRegs.PCR.all = 0x0F08;       // FSXM=FSRM=1, CLKXM=CLKRM=1 (DSP提供时钟和帧同步)
    McbspaRegs.PCR.bit.CLKXP = 1;      // CPOL=0, CPHA=0 (SPI Mode 0, 上升沿采样)
    McbspaRegs.PCR.bit.CLKRP = 0;
    McbspaRegs.SPCR1.bit.CLKSTP = 2;   // 开启时钟停止模式（模拟 SPI 的关键）

    // 3. 配置数据帧格式 (RCR & XCR)
    McbspaRegs.RCR1.bit.RWDLEN1 = 2;   // 接收字长：16-bit
    McbspaRegs.XCR1.bit.XWDLEN1 = 2;   // 发送字长：16-bit
    McbspaRegs.RCR2.bit.RDATDLY = 1;   // SPI 主模式下，接收数据延迟设为 1
    McbspaRegs.XCR2.bit.XDATDLY = 1;   // SPI 主模式下，发送数据延迟设为 1

    // 4. 配置波特率与采样率 (SRGR)
    McbspaRegs.SRGR2.bit.CLKSM = 1;    // 时钟源：LSPCLK (内部低速外设时钟)
    McbspaRegs.SRGR1.bit.CLKGDV = 15;  // 分频系数：SPI时钟 = LSPCLK / (15+1)
    McbspaRegs.SRGR2.bit.FPER = 31;    // 帧同步脉冲周期 = 32 个 CLKG 周期
    McbspaRegs.SRGR1.bit.FWID = 0;     // 帧同步脉冲宽度 = 1 个 CLKG 周期

    // 5. 使能采样率发生器并延时等待稳定
    McbspaRegs.SPCR2.bit.GRST = 1;
    delay_loop();                      // 【关键】等待至少 2 个 SRG 时钟周期

    // 6. 释放发送器、接收器与帧同步发生器
    McbspaRegs.SPCR2.bit.XRST = 1;     // 释放发送器
    McbspaRegs.SPCR1.bit.RRST = 1;     // 释放接收器
    McbspaRegs.SPCR2.bit.FRST = 1;     // 释放帧同步逻辑
}

例二：McBSP 配置为 SPI 从机模式（Slave）

void InitMcbspaAsSpiSlave(void)
{
    // 1. 全局复位：将发送、接收、采样率发生器等全部复位
    McbspaRegs.SPCR2.all = 0x0000;
    McbspaRegs.SPCR1.all = 0x0000;
    McbspaRegs.MFFINT.all = 0x0;   // 清除所有中断标志

    // 2. 配置引脚与时钟极性 (PCR)
    McbspaRegs.PCR.bit.CLKXP = 1;  // 根据外部主机的时序要求配置极性 (CPOL/CPHA)
    McbspaRegs.PCR.bit.CLKRP = 0;  // 根据外部主机的时序要求配置极性

    // FSX 由外部主机提供（对应 SPI 的 SS/CS 片选信号）
    McbspaRegs.PCR.bit.FSXM = 0;   // 0: 外部输入
    McbspaRegs.PCR.bit.FSRM = 0;   // 0: 外部输入
    McbspaRegs.PCR.bit.CLKXM = 0;  // 0: CLKX 由外部主机提供
    McbspaRegs.PCR.bit.CLKRM = 0;  // 0: CLKR 由外部主机提供

    // 开启时钟停止模式（模拟 SPI 的关键）
    // 2: 无延迟启动 (对应 CPHA=0)；3: 有半个周期延迟 (对应 CPHA=1)
    McbspaRegs.SPCR1.bit.CLKSTP = 2;

    // 3. 配置数据帧格式 (RCR & XCR)
    McbspaRegs.RCR1.bit.RWDLEN1 = 2; // 接收字长：16-bit
    McbspaRegs.XCR1.bit.XWDLEN1 = 2; // 发送字长：16-bit

    // 作为 SPI 从机，数据延迟通常设为 0
    McbspaRegs.RCR2.bit.RDATDLY = 0; // 接收数据无延迟
    McbspaRegs.XCR2.bit.XDATDLY = 0; // 发送数据无延迟

    // 4. 配置采样率发生器 (SRGR)
    // 注意：作为从机，采样率发生器通常不需要主动分频，但需保持基本配置
    McbspaRegs.SRGR2.bit.CLKSM = 0;  // 禁用内部时钟源
    McbspaRegs.SRGR1.bit.CLKGDV = 1; // 外部时钟分频设为 1
    McbspaRegs.SRGR2.bit.FPER = 31;  // 帧同步脉冲周期
    McbspaRegs.SRGR1.bit.FWID = 0;   // 帧同步脉冲宽度

    // 5. 使能采样率发生器并延时等待稳定
    McbspaRegs.SPCR2.bit.GRST = 1;
    delay_loop();                      // 【关键】等待至少 2 个 SRG 时钟周期

    // 6. 释放发送器、接收器与帧同步发生器
    McbspaRegs.SPCR2.bit.XRST = 1;     // 释放发送器
    McbspaRegs.SPCR1.bit.RRST = 1;     // 释放接收器
    McbspaRegs.SPCR2.bit.FRST = 1;     // 释放帧同步逻辑

    // 7. 使能接收中断（从机被动接收的常用方式）
    McbspaRegs.MFFINT.bit.RINT = 1;    // 使能 McBSP 接收中断
}

CG

如果数据量很大，应配合使用 DMA 或者 McBSP 的 FIFO 功能（如果芯片支持），以减轻 CPU 负担。当前关注寄存器配置，未深入讨论数据吞吐优化。
