摘要

随着互联网与电子商务的快速发展，零食行业交易规模持续扩大。传统零食交易依赖线下渠道与人工统计，信息流通缓慢，数据分析能力薄弱。经营者难以掌握市场动态，消费者缺乏有效的选购参考，行业存在信息不透明、决策依据不足的问题。

本文设计并实现了一个基于Spark的零食交易数据分析与可视化系统。系统采用Django框架开发后端服务，Vue框架构建前端界面，使用MySQL数据库进行数据存储，借助Spark完成数据处理，通过Echarts实现数据可视化。系统提供用户和管理员两类功能。用户可浏览文章资讯与数据信息，进行评论管理和留言反馈，在个人首页查看商品价格统计柱状图、评价数量统计柱状图、商品品牌统计饼图和店铺信息统计饼图。管理员具有数据分析查看、数据信息管理、留言反馈管理和文章资讯管理等权限，可通过可视化图表掌握零食交易市场情况。

系统通过整合多源交易数据并进行可视化展示，提升了零食行业信息透明度，为消费者选购和经营者决策提供了有效的数据支持。

关键词： Spark；数据可视化；零食交易数据分析；Django；Vue

Abstract

With the rapid development of the internet and e-commerce, the transaction scale of the snack industry continues to expand. Traditional snack transactions rely on offline channels and manual statistics, resulting in slow information flow and weak data analysis capabilities. It is difficult for operators to grasp market trends, and consumers lack effective purchasing references. The industry faces problems such as information asymmetry and insufficient decision-making basis.

This paper designs and implements a snack transaction data analysis and visualization system based on Spark. The system uses the Django framework for backend service development, the Vue framework for front-end interface construction, MySQL database for data storage, Spark for data processing, and Echarts for data visualization. The system provides two types of functions: user and administrator. Users can browse article information and data, manage comments and feedback, and view bar charts of product price statistics, bar charts of review quantity statistics, pie charts of product brand statistics, and pie charts of store information statistics on their personal homepage. Administrators have permissions to view data analysis, manage data information, handle feedback messages, and manage article information. They can grasp the snack transaction market situation through visual charts.

By integrating multi-source transaction data and providing visual displays, the system enhances information transparency in the snack industry, offering effective data support for consumer purchasing and operator decision-making.

Key Words: Spark; Data Visualization; Snack Transaction Data Analysis; Django; Vue

零食行业作为食品产业的重要组成部分，其发展历程与消费市场的变化紧密相连。早期零食交易活动主要依托于实体店铺与各级分销渠道。生产者通过批发市场将商品供应给零售商，零售商再面向终端消费者进行销售。交易信息记录依赖于人工书写与账本登记，商品价格、库存数量、销售情况等数据通过电话或传真进行传递[1]。经营者依据个人经验与零散的市场信息做出采购与定价决策，消费者选购商品则依赖有限的品牌认知与门店陈列[2]。行业内部信息流通缓慢，市场动态反馈存在明显延迟，生产者难以准确判断消费趋势变化，零售商无法及时调整经营策略，消费者缺乏获取商品详情的有效途径[3]。这种模式制约了市场效率的提升，也限制了行业的规模化发展。

计算机技术与互联网应用的普及为零食行业带来了新的发展契机。电子商务平台的出现改变了传统的交易方式，线上销售渠道逐步成为零食流通体系的重要组成部分[4]。交易过程中产生的数据量显著增长，商品信息、销售记录、用户反馈等数据被系统性地记录与存储[5]。这些数据蕴含市场需求、消费偏好与竞争态势等有价值的信息。传统方式难以处理海量数据，无法深入挖掘数据背后的商业价值。数据驱动的决策模式成为行业发展的新需求，市场参与者需要更高效的手段来理解与利用数据，以提升经营效率与市场竞争力。

1.1.2研究意义

本研究开发的系统针对零食行业的数据处理与决策支持需求，具有明确的应用价值与现实意义。系统整合多源交易数据，将商品价格、品牌分布、店铺信息与消费者评价等内容纳入统一的分析框架。系统通过直观的图表展示市场情况，揭示商品价格分布规律与品牌竞争格局，反映不同店铺的市场表现与消费者反馈。经营者能够全面把握市场动态，识别畅销商品与潜在市场机会，优化商品结构与定价策略。消费者获得更透明的市场信息，做出更符合自身需求的购买决策。系统提升了行业信息的透明度与利用效率，为市场参与者提供了可靠的决策依据，推动了零食行业运行模式的改进与发展。

1.2国内外文献综述

1.2.1国内研究现状

中国在数据驱动的商业分析系统领域发展迅速，其历程与电子商务的繁荣紧密相连。早期企业多依赖基础报表工具进行简单的数据统计，分析维度单一，深度有限。随着大数据技术理念的普及，一批专注于垂直领域的分析平台开始涌现[6]。阿里旗下的“生意参谋”平台便是一个典型代表。该平台深度集成于阿里巴巴电商生态，为平台商家提供全面的数据化运营服务。它能够追踪店铺的实时流量、商品交易额、客户来源及广告投放效果等海量数据，并通过可视化的图表呈现核心经营指标。商家可以利用其“竞争情报”功能分析同行店铺的销售情况与营销策略，通过“市场行情”模块洞察整体类目的发展趋势与消费者需求变化。生意参谋不仅提供了数据查询功能，更构建了一个从流量管理、商品优化到客户运营的完整数据分析闭环，极大地影响了国内电商商户的运营模式，推动了数据决策在微观商业活动中的渗透。另一个实例是“数据威”，它专注于为品牌商和零售商提供线上线下全渠道的零售数据洞察[7]。其服务覆盖了快消品、消费电子等多个行业，能够监测产品在不同电商平台的销售额、市场份额、价格波动以及消费者评价。企业用户可以通过其系统分析自身产品与竞品的表现差异，评估分销渠道的效率，从而优化产品组合与供应链布局。这些平台的发展体现了国内数据分析系统从通用工具向行业专属解决方案、从事后报表向实时洞察、从单一数据源向多渠道数据融合的演进路径。

国内数据分析系统行业已进入深度融合与场景化应用阶段。行业现状表现为系统功能的高度专业化与服务对象的广泛多元化。平台不再仅仅提供标准化的数据看板，而是致力于打造嵌入用户业务流程的决策支持系统[8]。在零售领域，除前述的综合平台外，诸如“飞瓜数据”等新媒体电商分析工具也迅速崛起。飞瓜数据重点服务于抖音、快手等直播电商生态，其系统能够监控主播的直播带货数据、商品销量趋势以及短视频的热点内容。品牌方可以借助其分析不同主播的粉丝画像与带货能力，筛选合适的合作对象；也可以追踪爆款商品的生成路径，为自身的内容营销与商品策划提供参考。这类平台的特点在于紧密跟随新兴的商业模式，快速适配平台规则，提供具有时效性的数据洞察。另一家值得关注的公司是“神策数据”，它主要提供用户行为分析解决方案。企业通过集成神策数据的SDK可以采集用户在自家应用程序或网站上的点击、浏览、购买等系列行为事件。神策数据的系统随后对这些事件数据进行建模与分析，生成用户画像、转化漏斗、留存分析等报告，帮助企业理解用户生命周期价值、优化产品体验与精准营销策略[9]。从生意参谋到飞瓜数据与神策数据，反映了国内该行业从服务电商平台内部生态到赋能全行业、从关注宏观经营数据到洞察微观用户行为的深化过程。系统已成为企业数字化转型中不可或缺的基础设施。

1.2.2国外研究现状

全球范围内，商业数据分析系统的研究与应用起步较早，并伴随着云计算与人工智能技术的进步不断成熟。其发展脉络从大型企业的商业智能解决方案延伸到为各类企业提供服务的云端分析平台[10]。SAP、Oracle等公司提供的企业资源规划系统内置了复杂的报表与数据分析模块，主要用于处理大规模的结构化交易数据，支持企业内部的财务、供应链等运营决策。这类系统通常部署复杂、成本高昂。随着“软件即服务”模式的兴起，一批新兴的云端数据分析公司应运而生，彻底改变了市场格局。美国的Tableau Software是该领域的一个里程碑式企业。Tableau通过其创新的拖拽式交互界面与强大的数据可视化能力，将复杂的数据分析任务变得通俗易懂。用户无需编写复杂的代码，即可连接多种数据源，快速创建具有高度交互性的仪表板与报告，直观地探索数据中的模式与异常[11]。Tableau的成功在于它降低了数据分析的技术门槛，使业务分析师而不仅仅是数据科学家能够直接进行数据探索，从而提升了组织的数据驱动文化。另一个具有全球影响力的平台是Salesforce旗下的Einstein Analytics。该平台深度集成于Salesforce的客户关系管理生态中，为企业销售、市场和服务团队提供预测性洞察。它能够自动分析销售管道数据，预测交易成交概率，识别有流失风险的客户，并推荐下一步最佳行动方案。这种将数据分析直接嵌入业务流程，并向前推进一步至预测与建议的能力，代表了国外先进分析系统的发展方向。

国外数据分析系统行业呈现出平台集成化、分析实时化与洞察主动化的显著特征。行业领导者持续强化其平台的数据处理能力与人工智能的融合程度。例如，Google Cloud的BigQuery作为一个企业级数据仓库，其核心优势在于能够以极快的速度处理海量的PB级数据集。用户可以使用标准的SQL语言在BigQuery中直接查询数据，而无需管理底层基础设施。它与其他Google服务及其庞大的第三方合作伙伴生态系统无缝集成，构成了一个从数据摄取、存储、分析到机器学习建模的完整平台。企业可以利用BigQuery分析全网用户行为、物联网设备数据等，支撑其最复杂的分析需求。微软的Power BI平台则展现了在商业智能普及化方面的强大影响力。作为Office 365生态系统的一部分，Power BI与Excel、SharePoint等企业常用工具有着天然的协同效应。它提供了从个人用户到企业级部署的灵活服务模式，用户可以从本地数据库、云端服务乃至流式数据源中获取数据，并构建丰富的交互式报告[12]。Power BI的广泛应用使其成为许多组织进行标准化报告和自助式分析的首选工具。从Tableau的可视化探索，到Einstein Analytics的预测性洞察，再到BigQuery与Power BI构建的综合性分析云平台，国外系统正朝着构建端到端、智能且普惠的数据分析生态系统持续演进。

1.2.3国内外研究述评

全球范围内，商业数据分析系统的研究与应用伴随技术进步持续发展。早期企业采用商业智能解决方案处理结构化交易数据，支持内部运营决策。这类系统部署复杂且成本较高。随着服务模式变革，云端数据分析平台逐渐普及。Tableau Software通过拖拽式界面降低数据分析技术门槛，用户无需编程即可创建交互式仪表板，探索数据规律。Salesforce旗下的Einstein Analytics将分析功能嵌入业务流程，提供预测性洞察，自动识别客户风险并推荐应对方案。这些系统展现出数据分析与业务场景深度融合的趋势。

当前国外数据分析系统强调平台集成与实时分析能力[13]。Google BigQuery提供高速数据处理服务，支持PB级数据集查询，与企业现有系统无缝集成。微软Power BI与办公软件协同，提供从个人到企业的灵活分析方案，支持多源数据整合与可视化报告生成。这些平台构建了完整的数据分析生态系统，推动分析工具普及化。

国内数据分析系统伴随电子商务发展快速成长。阿里巴巴的"生意参谋"集成电商平台数据，为商家提供流量分析、竞争情报和市场趋势洞察。"数据威"监测跨平台销售表现，支持品牌商优化产品策略。这些平台从基础统计向专业化分析演进，满足不同场景需求。

现阶段国内系统注重垂直领域深度服务。"飞瓜数据"专注直播电商领域，分析主播带货效果和商品销售趋势。"神策数据"追踪用户行为路径，支持企业优化产品体验。国内平台正从通用工具转向行业解决方案，从事后统计向实时洞察发展，数据分析精度和场景适应性不断提升[14]。

现有研究为零食交易数据分析系统提供重要参考。国外系统的平台化架构与可视化设计具有借鉴意义，国内垂直领域分析平台的实践验证了专业化解决方案的价值。本研究系统聚焦零食交易场景，整合多源数据，通过可视化分析呈现市场动态。系统借鉴现有平台优点，针对零食行业特性优化分析维度，强化数据关联分析，为行业参与者提供专属决策支持。

1.3研究内容与方法

本研究以零食交易数据为分析对象，围绕数据预处理、分析模型构建、可视化展示及系统功能验证四个核心环节展开。数据预处理环节通过Spark对原始交易数据进行清洗、转换和集成，建立统一的数据分析基础。分析模型构建环节结合零食行业特点，设计商品价格分布、品牌竞争力、店铺销售表现及消费者评价等多维度分析模型，通过统计分析和关联规则挖掘揭示市场规律。可视化展示环节基于Echarts技术，将分析结果转化为直观的图表形式，实现商品价格统计柱状图、品牌分布饼图、店铺销售对比图等可视化展示。系统功能验证环节通过实际交易数据测试系统各项功能，验证数据分析结果的准确性和系统运行的稳定性。

技术路线采用Spark作为数据处理核心，Django框架构建后端服务，Vue.js实现前端交互，Echarts完成可视化展示[15]。研究过程的创新点体现在将Spark分布式计算与零食交易数据分析相结合，构建了覆盖商品特征、店铺运营和消费者反馈的完整分析体系。系统实现了数据处理、模型分析和可视化展示的有机统一，形成了从数据采集到决策支持的完整解决方案[16]。该方法确保了系统在处理海量交易数据时的高效性，在展现复杂市场信息时的直观性，在为不同用户提供决策支持时的实用性。

2相关技术与理论基础

2.1Django框架

Django是基于Python语言的高级Web应用框架，遵循模型-视图-控制器设计模式。该框架提供完整的开发工具链，支持快速构建安全可扩展的动态网站。Django的对象关系映射系统允许通过Python类定义数据库模型，自动生成SQL语句并执行数据迁移。其模板引擎支持动态页面生成，通过模板继承机制实现前端代码复用。路由系统采用URL配置模块，将HTTP请求映射到对应视图函数，支持参数传递与正则匹配。框架集成身份验证、会话管理和表单处理功能，内置跨站请求伪造与SQL注入防护机制[17]。

中间件机制支持在请求响应流程中插入自定义逻辑。Admin管理界面通过声明式模型注册自动生成数据管理模块。框架支持多语言内容渲染与时区处理。通过WSGI接口可与Nginx等服务器组件协同部署。可插拔应用设计允许将功能封装为独立模块。测试工具集包含单元测试与集成测试，支持自动化测试流程。

2.2 Vue框架

Vue是渐进式JavaScript前端框架，专注于构建用户界面与单页面应用。其核心采用响应式数据绑定，通过数据劫持实现视图与模型的自动同步。组件系统将界面拆分为独立可复用模块，每个组件包含模板逻辑与样式定义，支持属性传递与事件通信。虚拟DOM算法通过差异化比对优化页面渲染性能。Vue Router提供前端路由管理，支持嵌套路由与动态路径匹配[18]。

Vuex状态管理模式集中管理跨组件共享数据，通过严格定义的变更流程确保状态可追踪。指令系统包含数据绑定与循环渲染等功能。混入机制与自定义指令支持功能扩展。CLI工具链集成Webpack等构建工具，支持项目脚手架生成与热重载开发。服务端渲染通过Vue Server Renderer实现，提升首屏加载性能。TypeScript支持通过装饰器语法强化类型检查。

2.3 MySQL数据库技术

MySQL是开源关系型数据库管理系统，基于结构化查询语言实现数据存储与管理。其架构采用客户端-服务器模型，支持多线程处理与并发访问。通过ACID事务特性确保数据操作完整性，行级锁定机制优化高并发性能。存储引擎插件式设计支持InnoDB等多种引擎，其中InnoDB提供外键约束与事务处理功能[19]。索引机制基于B+树结构，加速数据查询效率。

数据库设计遵循范式化原则，通过数据分片实现水平扩展。主从复制基于二进制日志实现数据同步。存储过程与触发器封装复杂业务逻辑。Workbench工具提供图形化数据库管理功能。安全机制包含加密传输与权限管理。备份恢复工具支持全量与增量备份策略。优化器通过执行计划分析选择最优查询路径。

2.4spark数据处理

Apache Spark是基于内存计算的分布式处理框架，其核心抽象为弹性分布式数据集。Spark SQL模块提供DataFrame接口，通过优化器对查询计划进行逻辑优化。结构化流处理基于微批处理模型实现近实时分析。MLlib库包含机器学习算法，支持特征工程与模型构建。

GraphX组件提供图计算API。核心引擎通过DAG调度器分解任务，基于分区在集群节点分配资源。集群管理器支持多种部署模式。内存管理采用堆外内存与二进制编码技术。数据源API兼容多种存储系统[20]。累加器与广播变量机制实现全局数据共享。

2.5Echarts数据可视化

Echarts是基于JavaScript的开源可视化库，支持柱状图、饼图、折线图等多种图表类型。核心采用Canvas或SVG渲染引擎，通过图形库实现高性能绘制。数据集组件统一管理多维度数据，支持动态筛选与映射配置。坐标系系统涵盖直角坐标系与极坐标系。

视觉映射组件将数据维度映射至视觉通道。图表配置采用声明式语法，包含标题图例等交互元素[21]。动画系统通过关键帧实现平滑过渡。主题编辑器支持自定义样式模板。响应式设计自动调整图表尺寸。WebGL插件提升大规模数据绘制性能。可与前端框架通过封装组件库集成。

3系统需求分析

3.1可行性分析

3.1.1技术可行性

本系统采用的技术架构成熟稳定。Django框架负责后端服务开发，处理业务逻辑与数据接口；Vue框架构建前端交互界面，实现组件化开发与响应式数据绑定；MySQL数据库管理结构化数据，支持事务处理与复杂查询；Spark引擎进行分布式数据处理，完成数据清洗、转换与分析计算；Echarts组件提供可视化展示，支持多种图表类型与交互操作。这些技术在数据分析和Web系统开发中经过广泛验证，能够满足零食交易数据处理与可视化需求。

3.1.2操作可行性

系统采用前后端分离架构，前端界面基于Vue框架开发，符合用户日常操作习惯。功能模块划分清晰，数据查看、图表展示等操作流程简单直观。管理员可通过可视化界面对数据进行管理维护。系统对硬件要求较低，普通计算机配置即可支持系统运行。

3.1.3经济可行性

系统全部采用开源技术框架，无需软件授权费用。开发工作可由个人独立完成，节省人力成本。系统部署所需服务器资源较少，硬件投入成本可控。系统运行维护简单，后期运营成本较低。

3.2功能需求分析

UML（统一建模语言）用例图是需求分析阶段常用的工具，通过直观的图形方式表示系统的功能需求和参与者。每个用例图包含一系列用例，即系统能够执行的特定功能，以及与之交互的参与者。用例图帮助开发者和客户之间建立共同理解，明确系统应提供哪些功能，以及这些功能是如何被不同的用户所使用。本文将对系统按照角色模块进行需求分析。

3.2.1数据需求分析

在零食交易数据分析与可视化系统设计中，数据是系统功能实现的核心基础。对数据采集、清洗、存储、分析和可视化各环节进行需求分析，是确保系统功能完整性和运行效率的重要前提。

1.需求分析

(1) 数据采集：系统需要整合多源零食交易数据，包括商品基础信息、销售记录、用户评价和店铺资料等。数据内容应涵盖商品名称、品牌分类、价格信息、销量统计、评价数量和店铺分布等核心字段。数据源需要保证信息的完整性和准确性，满足多维度分析需求。

(2) 数据清洗与处理：原始数据存在格式不一致、信息缺失、记录重复和数值异常等问题，需要通过数据清洗实现规范化处理。清洗操作包括去除重复记录、填补缺失数值、修正异常数据、统一格式标准和进行特征提取。处理后的数据应满足分析模块的质量要求。

(3) 数据存储：清洗后的数据需要存储在支持高效查询和稳定运行的数据系统中。存储系统应具备良好的扩展性和安全性，能够适应零食交易数据的持续增长。数据库设计需要保证数据的可访问性和可管理性，支持复杂查询操作。

(4) 数据分析：存储数据通过分析模块挖掘潜在价值，为商品价格分布、品牌竞争力、店铺运营情况和消费者偏好提供数据依据。分析方法包括统计分析、关联分析和趋势分析，通过数据处理揭示市场规律和业务特征。

(5) 数据可视化：分析结果需要通过图表形式直观展示，便于用户快速理解数据内涵。可视化要求支持柱状图、饼图、折线图等多种图表类型，实现数据筛选、维度切换和细节钻取等交互功能，清晰呈现价格分布、品牌占比和销售趋势等信息。

2.功能设计

(1) 数据采集模块：通过系统接口获取零食交易数据，定义数据提取规则和存储格式。采集模块支持批量数据处理，确保数据获取的稳定性和完整性。采集数据以结构化格式存储，为后续处理提供原始数据支持。

(2) 数据清洗模块：采用Spark进行分布式处理，实现缺失值填补、重复数据删除、异常值检测和数据格式统一。对商品品牌、店铺类型等字段进行标准化处理，提取价格区间和销量等级等特征指标。清洗后的数据形成规整数据集，为分析和可视化提供可靠基础。

(3) 数据存储模块：处理后的数据存储于MySQL数据库，通过合理的表结构设计和索引优化提升查询效率。数据库采用分区策略管理历史数据，建立权限控制和备份机制，确保数据安全性和系统稳定性。

(4) 数据分析模块：基于Spark进行数据统计和关联分析，包括价格分布统计、品牌销量对比、店铺业绩分析和用户评价研究。分析模块生成多维度统计指标，通过算法挖掘数据关联规律，为决策提供数据支持。

(5) 可视化模块：前端使用Echarts构建交互式数据看板。柱状图展示商品价格分布，饼图呈现品牌市场份额，折线图显示销售趋势变化。可视化模块支持数据筛选、图表联动和详情钻取，帮助用户直观理解零食交易数据的特征和规律。

3.实现

数据采集模块完成数据获取后，将结构化数据导入Spark进行清洗转换，生成标准化数据集。处理后的数据存储于MySQL数据库，通过索引优化和分区管理提升存取效率。分析模块调用Spark计算引擎进行统计分析和数据挖掘，输出多维度分析结果。前端通过Vue组件集成Echarts，连接Django后端接口获取数据，构建动态可视化界面。系统建立从数据采集到可视化展示的完整处理流程，实现零食交易数据的全面分析和直观呈现。

3.2.2用户功能

用户可浏览文章资讯列表并查看详情。用户可查看零食交易数据信息。用户可发布和管理个人评论内容。用户可提交留言反馈信息。用户在个人首页可查看商品价格统计柱状图、评价数量统计柱状图、商品品牌统计饼图、店铺信息统计饼图。

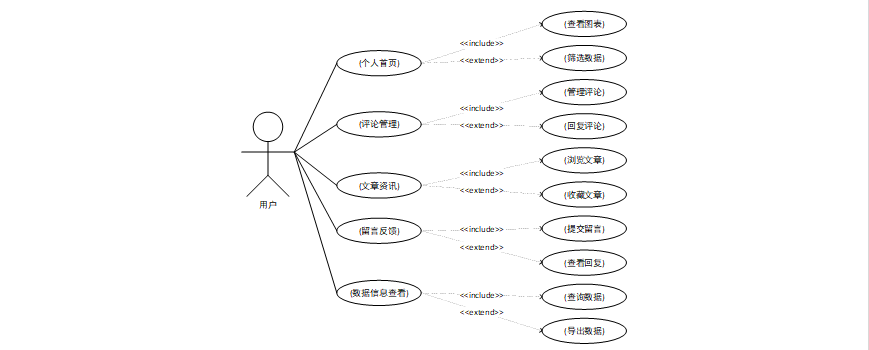

图1 用户用例图

3.2.3管理员功能

管理员可查看数据分析结果，包括商品价格统计柱状图、评价数量统计柱状图、商品品牌统计饼图、店铺信息统计饼图。管理员可管理数据信息内容，执行增删改查操作。管理员可处理留言反馈信息，审核并回复用户留言。管理员可管理文章资讯内容，发布和编辑文章信息。

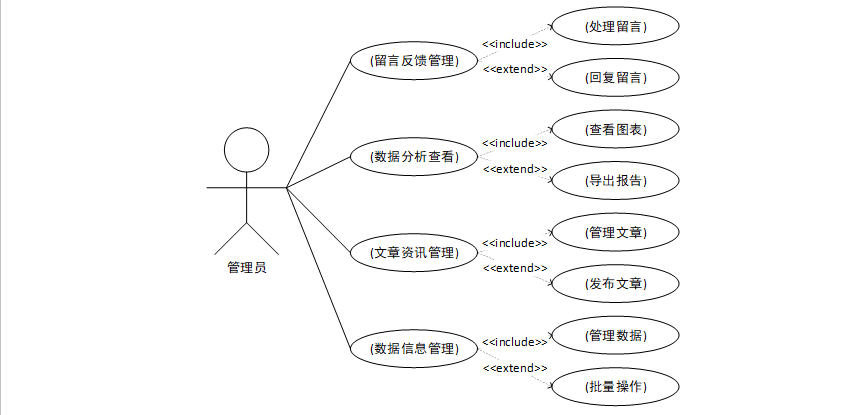

图2 管理员用例图

3.3非功能需求分析

（1）系统性能

系统响应时间应控制在合理范围内，页面加载时间低于3秒，数据查询结果返回时间低于5秒。系统支持多用户并发访问，在100个并发用户情况下保持稳定运行。数据处理能力需满足大规模零食交易数据分析和可视化需求，支持每日上万条交易记录的处理和分析。

（2）可扩展性

系统采用分层架构设计，支持计算资源和存储资源的横向扩展。功能模块采用松耦合设计，新增功能模块不影响现有系统运行。数据库设计预留扩展空间，支持数据量和访问量的持续增长。分析算法模块支持后续优化和扩展，便于加入新的数据分析模型。

（3）安全性

系统实施严格的用户身份认证和权限控制，确保用户只能访问授权范围内的数据和功能。对敏感数据采用加密存储和传输保护，防止数据泄露风险。系统具备防范常见网络攻击的能力，包括SQL注入、跨站脚本等安全威胁。建立完整的数据备份和恢复机制，保证系统数据的完整性和可用性。

（4）可用性

系统界面设计符合用户使用习惯，操作流程简洁明了。提供清晰的操作指引和错误提示信息，降低用户学习成本。系统保持较高的运行稳定性，月均故障时间不超过0.1%。支持主流浏览器访问，确保不同终端用户的正常使用体验。

（5）可维护性

系统采用规范的编码标准和文档管理，便于后续维护和功能升级。建立完善的日志记录机制，跟踪系统运行状态和异常情况。模块之间接口定义清晰，支持独立测试和部署。提供系统监控和管理工具，便于运维人员日常维护和故障排查。

4系统设计

4.1系统架构设计

Django框架的工作流程如下：浏览器客户端向服务器发送请求，视图组件接收请求后调用相应模型处理业务逻辑。模型与数据库进行交互，执行数据操作并将结果返回视图。视图将数据填充到模板中生成动态页面，服务器将最终页面返回浏览器，完成请求-响应周期。

Django框架采用模型-视图-模板架构模式。模型负责数据结构和业务规则，视图处理请求逻辑和响应控制，模板管理页面展示。这种架构实现了代码模块化，提升了开发效率和系统可维护性。系统通过分层设计支持功能扩展，便于后续维护升级。系统框架图如图3所示。

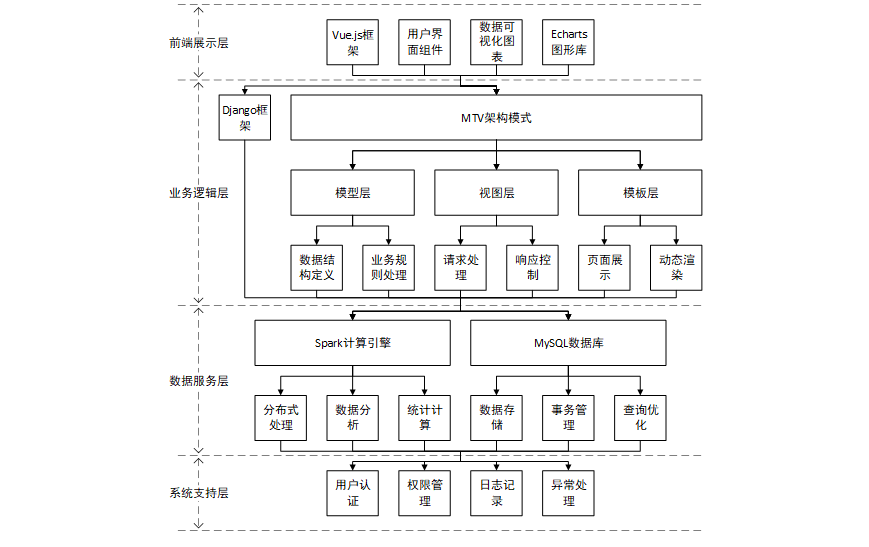

图3 系统框架图

4.2数据库设计

数据库设计阶段通过E-R图将概念模型转化为具体数据库结构。此阶段需要明确数据表的字段类型、约束条件及表间关系，为物理实现提供依据。通过优化数据存储方案，确保系统数据管理的高效性和可扩展性。

4.2.1E-R图设计

E-R图是数据建模的图形化工具，用于描述实体、属性及实体间关系。通过图形化方式展示数据库结构，明确数据关联关系，为数据库开发管理提供指导。系统全局E-R图展示了核心实体及其相互关系，包括用户、数据信息、评论、留言反馈等实体。各实体属性图详细描述了字段构成和数据类型，为数据库实现奠定基础。系统全局E-R图如图4所示。

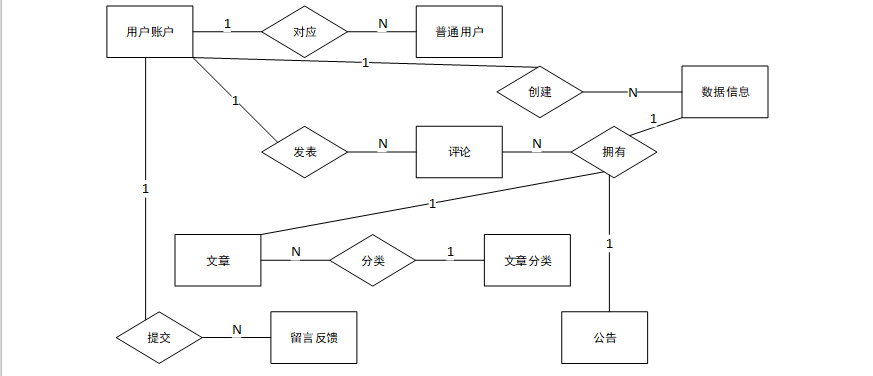

图4 系统E-R图

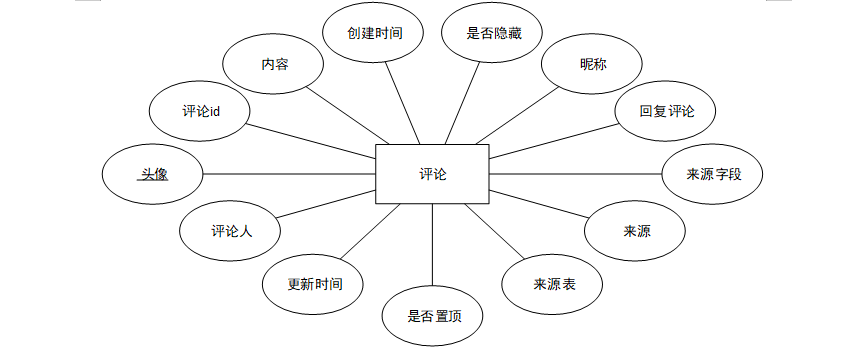

评论实体包含评论内容、用户昵称、头像地址、回复关系等属性，其中评论ID是主键，实体属性图如图5所示。

图5 评论实体图

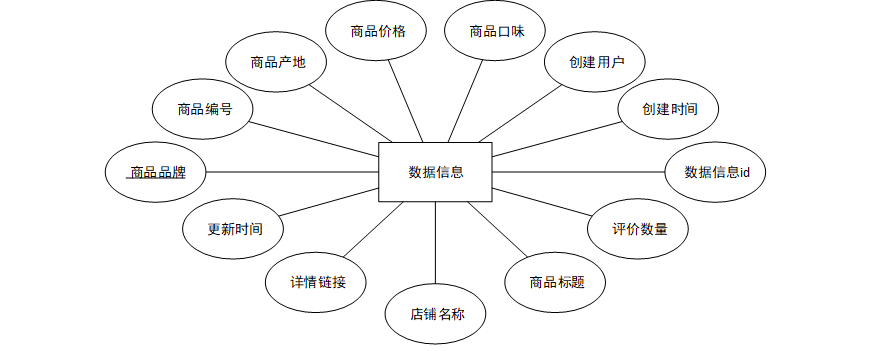

数据信息实体包含商品品牌、价格信息、店铺名称、评价数量等属性，其中数据信息ID是主键，实体属性图如图6所示。

图6 数据信息实体图

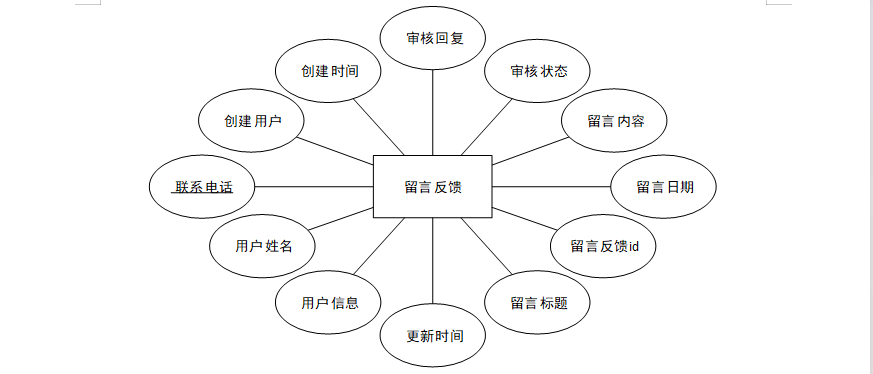

留言反馈实体包含留言内容、联系方式、审核状态、回复信息等属性，其中留言反馈ID是主键，实体属性图如图7所示。

图7 留言反馈实体图

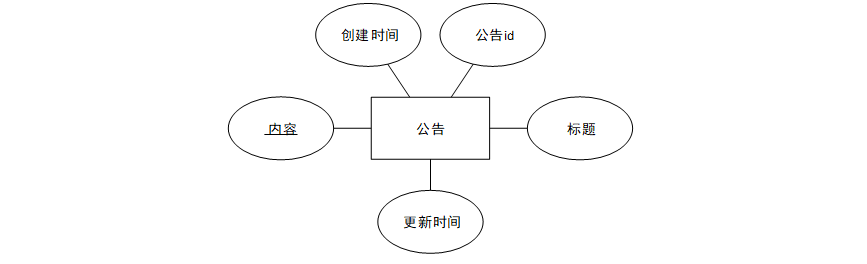

公告实体包含公告标题、正文内容、发布时间、更新状态等属性，其中公告ID是主键，实体属性图如图8所示。

图8 公告实体图

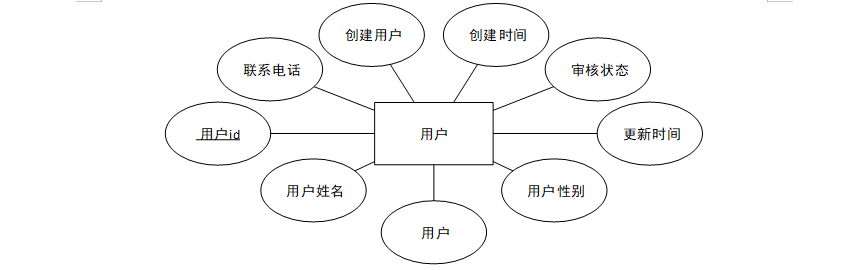

用户实体包含用户姓名、联系方式、性别信息、审核状态等属性，其中普通用户ID是主键，实体属性图如图9所示。

图9 用户实体图

管理员实体包含登录信息、联系方式、账户状态、认证信息等属性，其中用户ID是主键，实体属性图如图10所示。

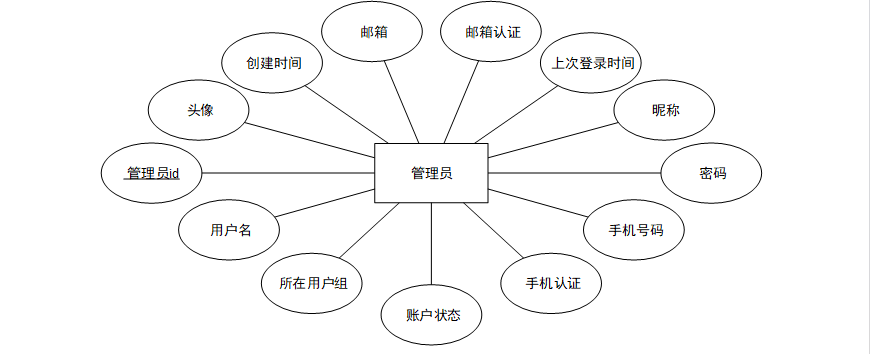

图10 管理员实体图

4.2.2数据库表设计

数据库表设计是根据业务需求，确定数据库表的结构、字段类型及其关系。通过规范化设计，保证数据的完整性、一致性与效率，同时避免冗余数据，并为后续的数据查询、存储和维护提供清晰的框架。以下是系统的数据库表设计展示。

评论表主要是用来存储用户对各类内容的评论信息。主要包括评论内容、用户昵称、头像地址、回复关系等。评论表如表1所示。

表1评论表

编号	字段名	类型	长度	是否非空	是否主键	注释
1	avatar	varchar	255	否	否	头像地址
2	comment_id	int		是	是	评论ID
3	content	longtext	4294967295	否	否	内容
4	create_time	timestamp		是	否	创建时间
5	hidden	tinyint		否	否	是否隐藏
6	nickname	varchar	255	否	否	昵称
7	reply_to_id	int		是	否	回复评论ID
8	source_field	varchar	255	否	否	来源字段
9	source_id	int		是	否	来源ID
10	source_table	varchar	255	否	否	来源表
11	sticky	tinyint		否	否	是否置顶
12	update_time	timestamp		是	否	更新时间
13	user_id	int		是	是	评论人ID

数据信息表主要是用来记录零食商品的详细交易数据。主要包括商品品牌、价格信息、店铺名称、评价数量等。数据信息表如表2所示。

表2数据信息表

编号	字段名	类型	长度	是否非空	是否主键	注释
1	commodity_brand	varchar	64	否	否	商品品牌
2	commodity_number	varchar	64	否	否	商品编号
3	commodity_origin	varchar	64	否	否	商品产地
4	commodity_price	double		否	否	商品价格
5	commodity_taste	varchar	64	否	否	商品口味
6	create_by	int		是	否	创建用户ID
7	create_time	datetime		是	否	创建时间
8	data_information_id	int		是	是	数据信息ID
9	evaluation_quantity	double		否	否	评价数量
10	item_title	varchar	64	否	否	商品标题
11	shop_name	varchar	64	否	否	店铺名称
12	specificss_link	text	65535	否	否	详情链接
13	update_time	timestamp		是	否	更新时间

留言反馈表主要是用来管理用户提交的留言和反馈信息。主要包括留言内容、联系方式、审核状态、回复信息等。留言反馈表如表3所示。

表3留言反馈表

编号	字段名	类型	长度	是否非空	是否主键	注释
1	contact_phone	varchar	64	否	否	联系电话
2	create_by	int		是	否	创建用户ID
3	create_time	datetime		是	否	创建时间
4	examine_reply	varchar	255	否	否	审核回复
5	examine_state	varchar	16	是	否	审核状态
6	message_content	text	65535	否	否	留言内容
7	message_date	date		否	否	留言日期
8	message_feedback_id	int		是	是	留言反馈ID
9	message_title	varchar	64	否	否	留言标题
10	update_time	timestamp		是	否	更新时间
11	user_information	int		否	否	用户信息
12	user_name	varchar	64	否	否	用户姓名

公告表主要是用来存储系统发布的公告信息。主要包括公告标题、正文内容、发布时间、更新状态等。公告表如表4所示。

表4公告表

编号	字段名	类型	长度	是否非空	是否主键	注释
1	content	longtext	4294967295	否	否	正文
2	create_time	timestamp		是	否	创建时间
3	notice_id	mediumint		是	是	公告ID
4	title	varchar	125	是	否	标题
5	update_time	timestamp		是	否	更新时间

用户表主要是用来存储普通用户的详细信息。主要包括用户姓名、联系方式、性别信息、审核状态等。用户表如表5所示。

表5用户表

编号	字段名	类型	长度	是否非空	是否主键	注释
1	contact_phone	varchar	16	否	否	联系电话
2	create_by	int		是	否	创建用户ID
3	create_time	datetime		是	否	创建时间
4	examine_state	varchar	16	是	否	审核状态
5	ordinary_user_id	int		是	是	普通用户ID
6	update_time	timestamp		是	否	更新时间
7	user_gender	varchar	64	否	否	用户性别
8	user_id	int		是	否	用户ID
9	user_name	varchar	64	否	否	用户姓名

管理员表主要是用来管理系统的用户账户信息。主要包括登录信息、联系方式、账户状态、认证信息等。管理员表如表6所示。

表6管理员表

编号	字段名	类型	长度	是否非空	是否主键	注释
1	avatar	varchar	255	否	否	头像地址
2	create_time	timestamp		是	否	创建时间
3	email	varchar	64	否	否	邮箱
4	email_state	smallint		是	否	邮箱认证：(0未认证\|1审核中\|2已认证)
5	login_time	timestamp		否	否	上次登录时间
6	nickname	varchar	16	否	否	昵称
7	open_id	varchar	255	否	否	针对获取用户信息字段
8	password	varchar	64	是	否	密码
9	phone	varchar	11	否	否	手机号码
10	phone_state	smallint		是	否	手机认证：(0未认证\|1审核中\|2已认证)
11	state	smallint		是	否	账户状态：(1可用\|2异常\|3已冻结\|4已注销)
12	user_group	varchar	32	否	否	所在用户组
13	user_id	int		是	是	用户ID
14	username	varchar	16	是	否	用户名

4.3系统总体功能设计

系统可进入首页查看商品价格统计、评价数量统计、商品品牌分布、店铺信息统计等核心数据分析图表；所有可视化模块支持数据筛选、交互钻取和结果导出，实现多维度数据可视化分析。系统功能结构图如图11所示。

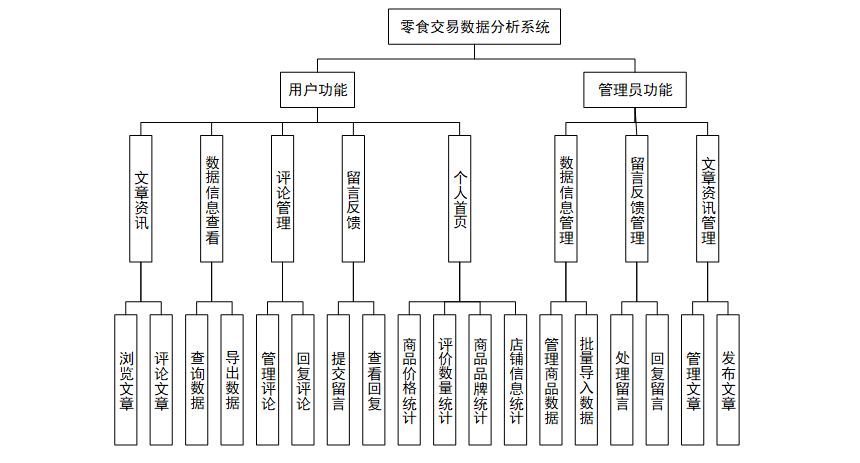

图11 系统功能结构图

5系统实现

5.1文章资讯模块

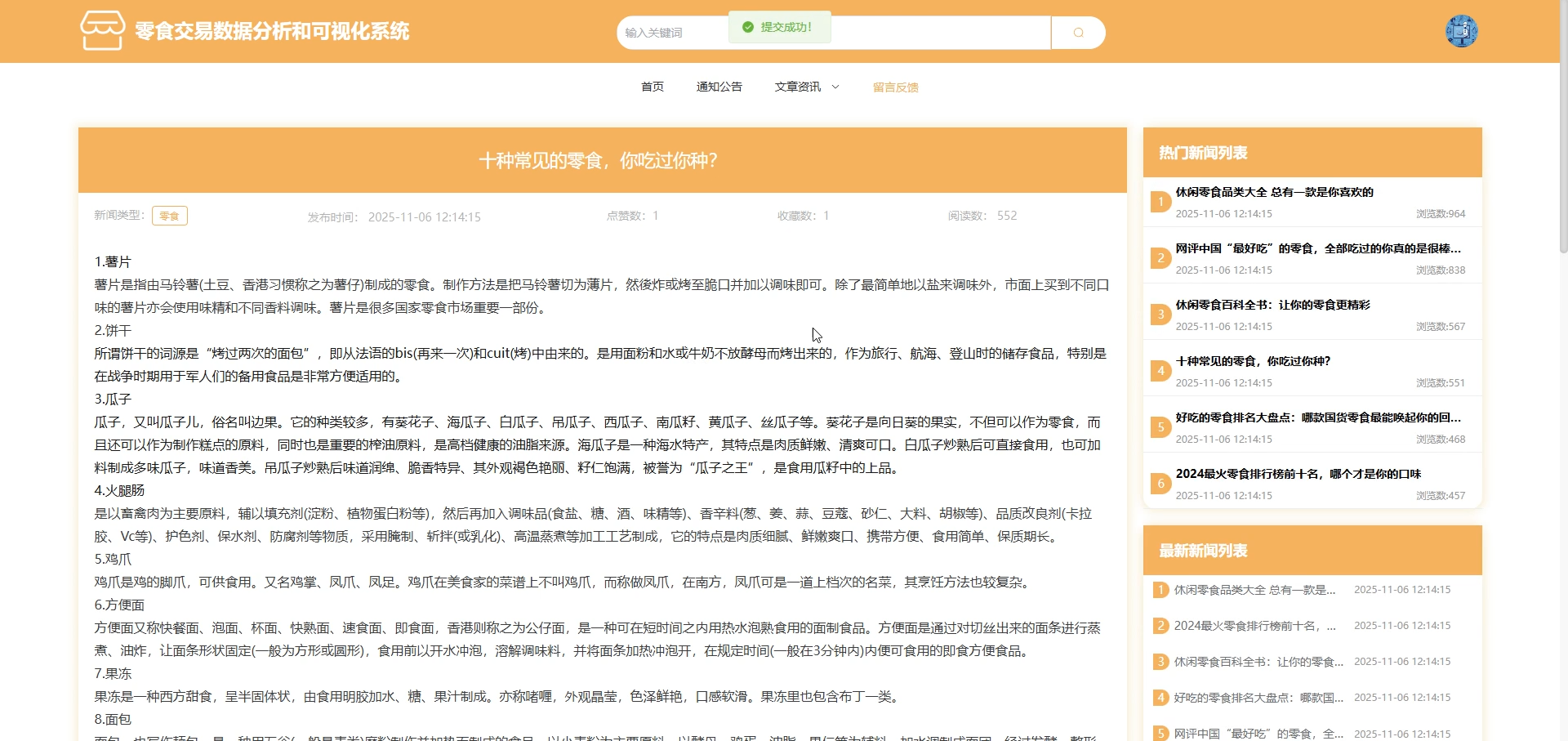

用户进入文章资讯页面可浏览系统推送的行业文章和资讯动态。页面支持按分类筛选和关键词搜索功能，点击文章标题进入详情页查看完整内容。用户可在文章底部发表评论或点赞收藏，页面自动记录阅读历史。文章资讯界面如图12所示。

图12 文章资讯界面

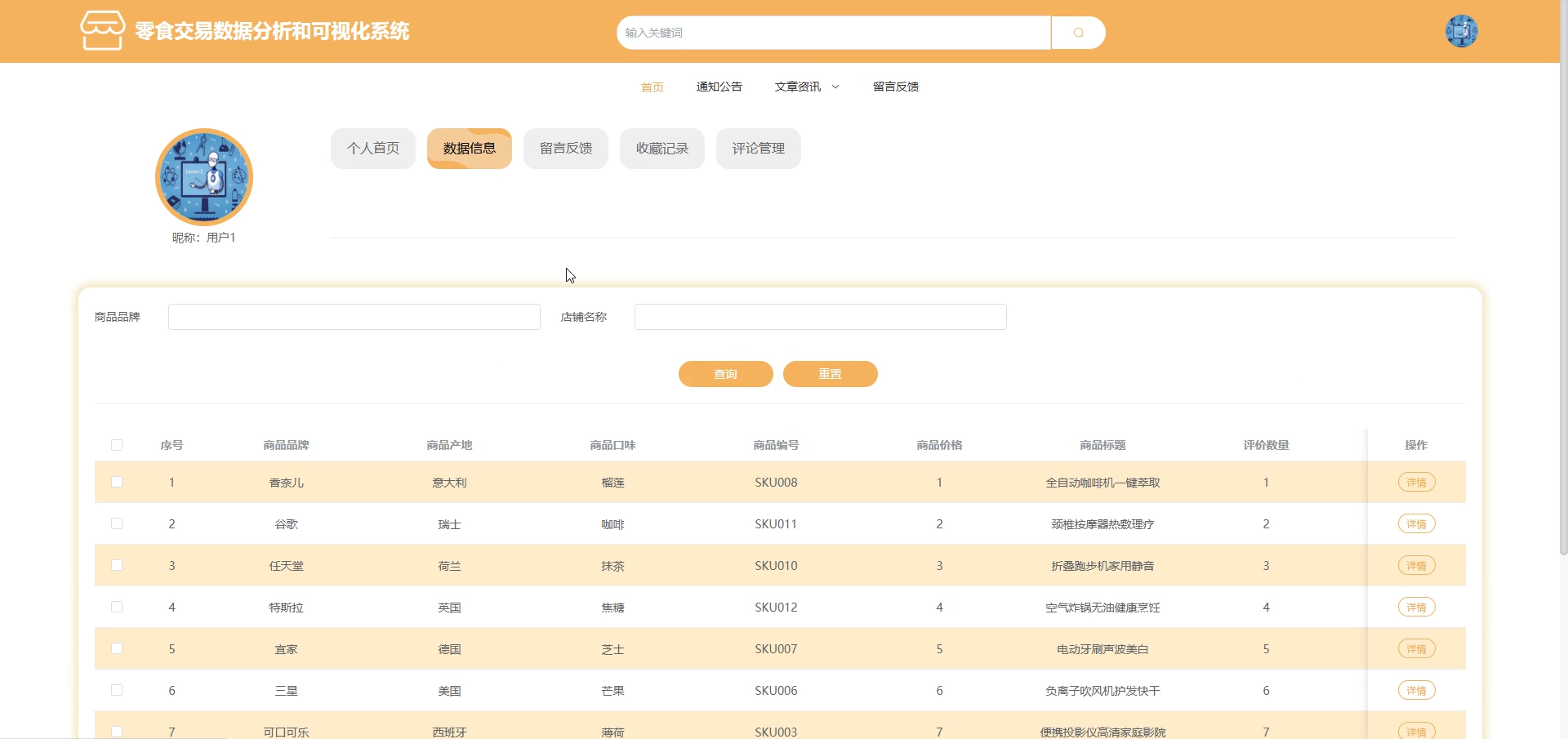

5.2数据信息查看模块

用户通过数据信息查看页面浏览零食商品交易数据。页面提供商品名称、品牌、价格区间的多条件筛选功能，支持排序和分页显示。点击商品条目可查看详细信息和用户评价，数据表格支持导出为Excel格式。数据信息查看界面如图13所示。

图13 数据信息查看界面

5.3评论管理模块

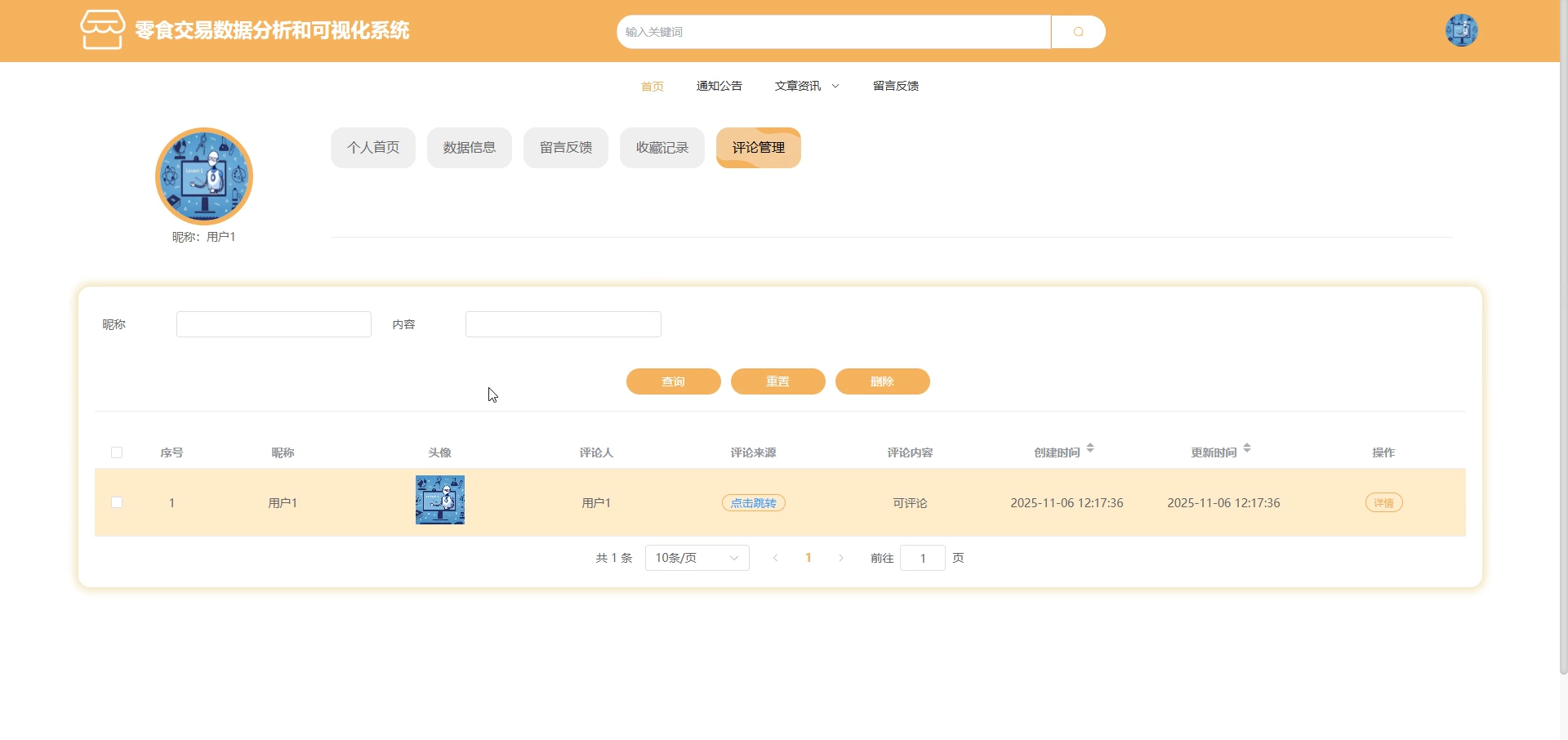

用户在评论管理页面查看自己发表的所有评论记录。支持按时间范围和内容关键词进行筛选，可对评论进行编辑或删除操作。页面实时显示评论状态和回复信息，支持批量管理功能。评论管理界面如图14所示。

图14 评论管理界面

5.4留言反馈模块

用户通过留言反馈页面提交问题反馈或意见建议。填写表单包含标题、内容和联系方式字段，支持图片附件上传。提交后可在页面查看处理状态和管理员回复，支持历史记录查询。留言反馈界面如图15所示。

图15 留言反馈界面

5.5个人首页可视化

用户个人首页集成四种数据可视化图表。商品价格统计显示价格分布柱状图，评价数量统计展示横向条形图，品牌和店铺统计分别以饼图呈现。图表支持点击筛选和数据钻取操作。个人首页界面如图16所示。

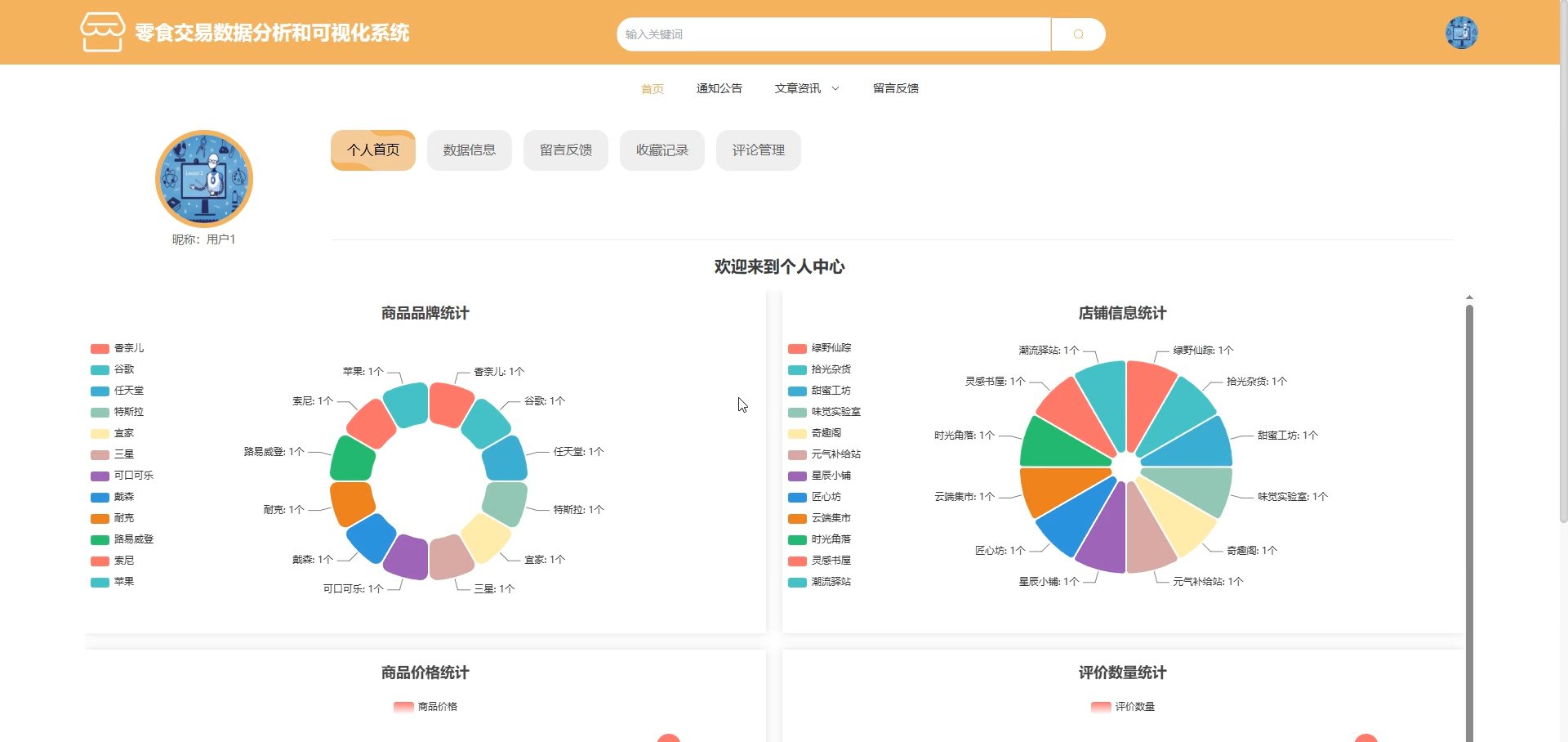

图16 个人首页界面

5.6管理员数据分析查看

管理员专属数据分析页面集中展示四种统计图表。包含商品价格分布、评价数量统计、品牌占比和店铺销售的可视化分析。支持时间范围筛选和数据导出功能，图表支持交互式探索。数据分析查看界面如图17所示。

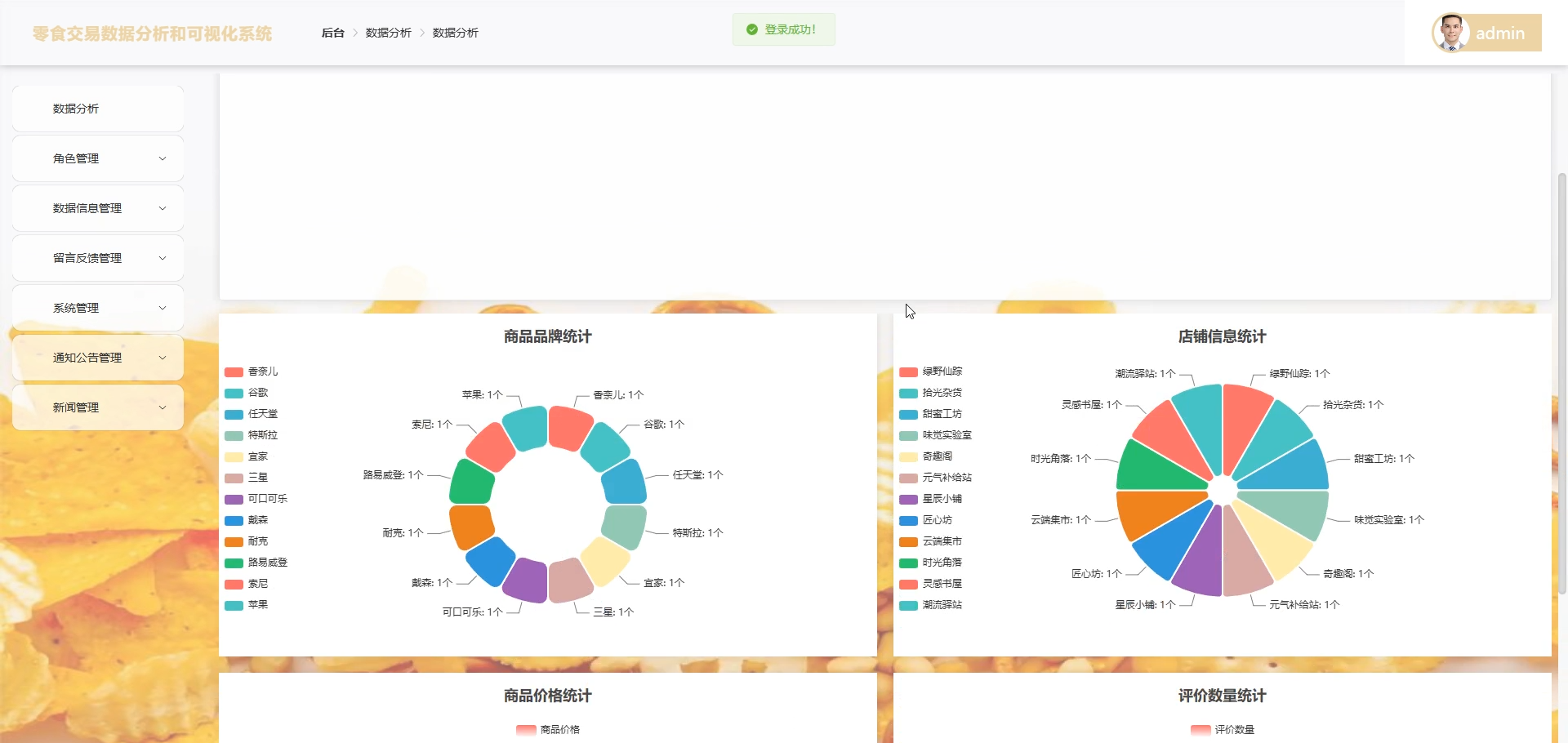

图17 数据分析查看界面

5.7数据信息管理

管理员通过数据信息管理页面对商品数据进行维护操作。支持添加新商品、编辑现有信息和批量删除记录。提供高级搜索和批量导入功能，数据变更实时生效并记录操作日志。数据信息管理界面如图18所示。

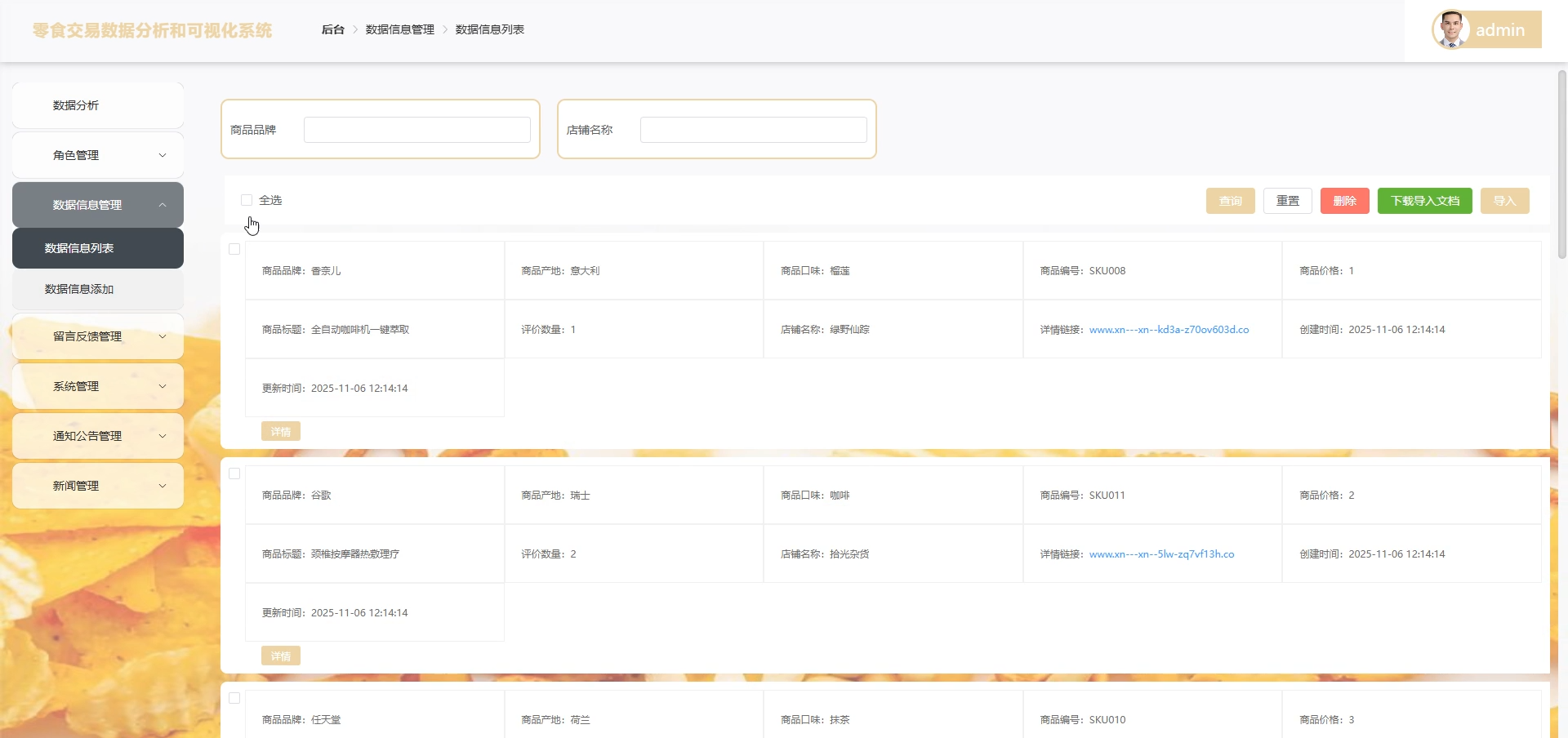

图18 数据信息管理界面

5.8留言反馈管理

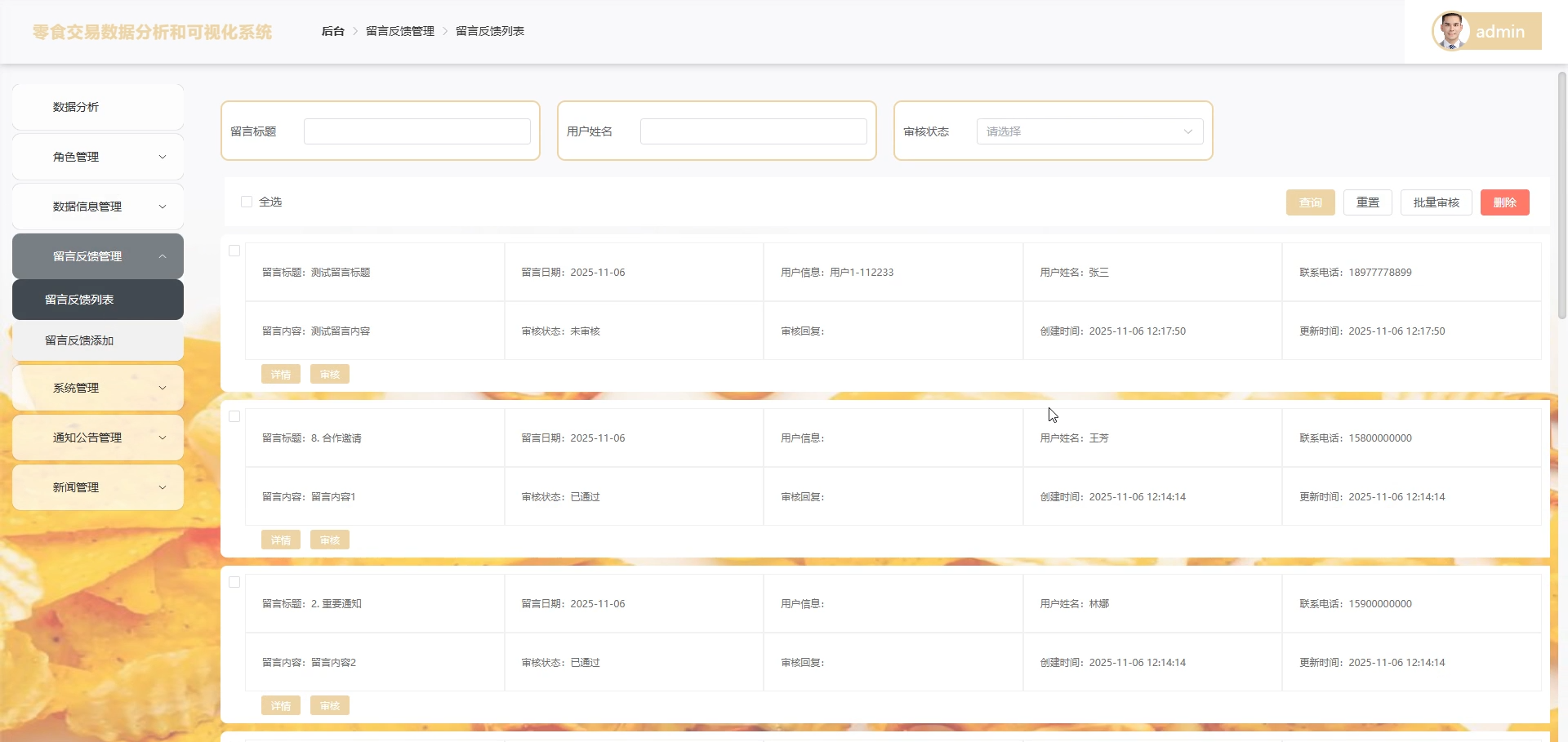

管理员在留言反馈管理页面处理用户提交的留言信息。可查看留言详情、修改审核状态并填写回复内容。支持按状态筛选和批量操作，处理结果自动通知相应用户。留言反馈管理界面如图19所示。

图19 留言反馈管理界面

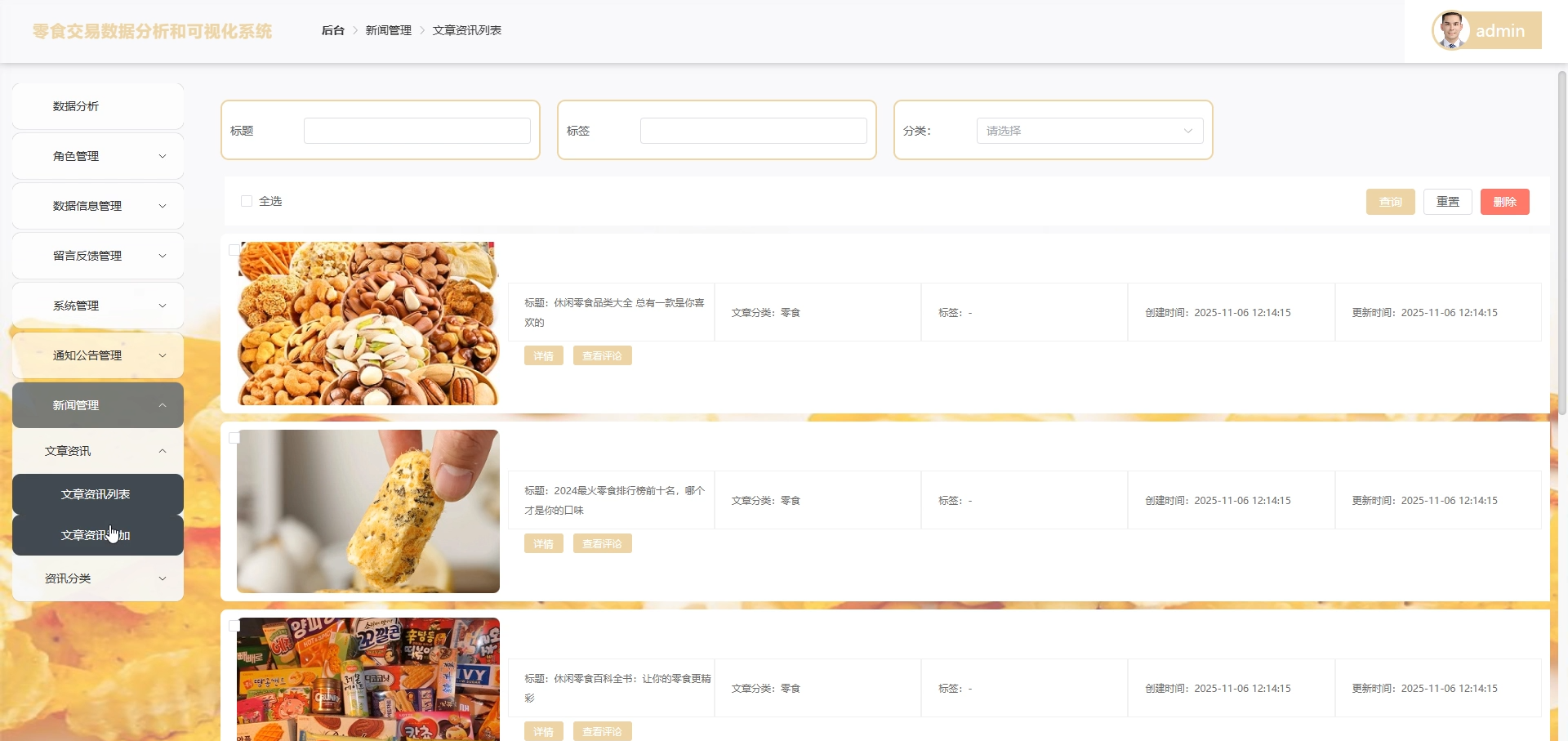

5.9文章资讯管理

管理员通过文章资讯管理页面维护系统文章内容。支持发布新文章、编辑现有内容和设置文章分类。提供富文本编辑器和图片上传功能，可设置文章排序和显示状态。文章资讯管理界面如图20所示。

图20 文章资讯管理界面

6系统测试

6.1测试目的

测试目的主要是通过系统测试和验证，使软件或系统符合设计需求和功能要求，能够稳定、安全地运行。具体来说，测试的目的是发现并修复潜在的缺陷或问题，提高系统的质量和性能，减少在实际使用中的故障率。通过各种测试手段，如单元测试、集成测试、功能测试、性能测试等，验证软件在不同环境下的兼容性和可用性。测试还帮助确认系统的安全性，防止数据泄露、系统崩溃等风险问题。通过全面的测试，提升用户体验的顺畅度，提升客户满意度，减少开发后的维护成本。因此，测试过程不仅是软件开发的重要一环，也是保障软件产品质量、满足用户需求的关键步骤。

6.2测试方法

测试方法是保障软件或系统质量的重要手段，通常根据测试目标和需求的不同，选择不同的测试策略。常见的测试方法包括黑盒测试、白盒测试、灰盒测试、回归测试和性能测试。

黑盒测试关注软件的功能表现，而非其内部结构。测试人员通过输入数据并观察输出结果来验证软件是否符合预期需求，适用于功能验证和接口测试。白盒测试则侧重于系统内部结构的验证，测试人员基于对代码的了解，进行详细的逻辑、控制流和数据流的测试，确保代码的每个路径和语句都被有效地覆盖，帮助发现潜在的逻辑错误或性能瓶颈。灰盒测试结合了黑盒和白盒测试的优点，测试人员在部分了解系统内部结构的基础上，既关注系统的功能，也关注其安全性和集成性。

回归测试是在软件进行修改或更新后，重新测试已完成的功能，确保新版本没有引入新的缺陷或问题。性能测试则主要评估系统在不同负载和压力下的表现，检查响应时间、并发处理能力等关键性能指标。

通过采用这些测试方法，可以有效评估和改进软件的功能、性能和稳定性，确保最终交付的系统满足用户需求，提升软件质量。

6.3测试内容

用商品价格统计功能表是用来验证商品价格分布可视化图表显示正确的流程。商品价格统计功能测试用例表如表13所示。

表13 商品价格统计功能测试用例表

测试项	测试用例	预期结果	结论
商品价格统计功能测试	1.进入数据分析页面 2.选择商品价格统计图表 3.调整价格区间筛选条件 4.查看不同价格区间的商品数量分布 5.点击柱状图查看商品详情	1.页面正常加载 2.价格分布柱状图正常显示 3.图表根据筛选条件实时更新 4.各价格区间商品数量正确显示 5.成功跳转到商品列表页面	与预期结果一致

评价数量统计功能表是用来验证商品评价数量可视化图表显示正确的流程。评价数量统计功能测试用例表如表14所示。

表14 评价数量统计功能测试用例表

测试项	测试用例	预期结果	结论
评价数量统计功能测试	1.进入数据分析页面 2.选择评价数量统计图表 3.查看各商品评价数量分布 4.按评价数量排序显示 5.点击图表查看商品评价详情	1.页面正常加载 2.评价数量柱状图正常显示 3.评价数量分布正确展示 4.排序功能正常工作 5.成功显示商品评价详细信息	与预期结果一致

商品品牌统计功能表是用来验证商品品牌分布可视化图表显示正确的流程。商品品牌统计功能测试用例表如表15所示。

表15 商品品牌统计功能测试用例表

测试项	测试用例	预期结果	结论
商品品牌统计功能测试	1.进入数据分析页面 2.选择商品品牌统计图表 3.查看各品牌市场份额占比 4.切换百分比/实际数值显示 5.点击特定品牌查看相关商品	1.页面正常加载 2.品牌分布饼图正常显示 3.市场份额占比正确计算 4.显示模式切换成功 5.成功显示该品牌所有商品	与预期结果一致

店铺信息统计功能表是用来验证店铺销售分布可视化图表显示正确的流程。店铺信息统计功能测试用例表如表16所示。

表16 店铺信息统计功能测试用例表

测试项	测试用例	预期结果	结论
店铺信息统计功能测试	1.进入数据分析页面 2.选择店铺信息统计图表 3.查看各店铺销售占比分布 4.按销售额/商品数量切换显示 5.点击店铺区块查看详情	1.页面正常加载 2.店铺分布饼图正常显示 3.销售占比正确计算 4.显示模式切换成功 5.成功显示店铺详细经营数据	与预期结果一致

留言反馈管理功能表是用来验证管理员处理用户留言反馈的流程。留言反馈管理功能测试用例表如表17所示。

表17 留言反馈管理功能测试用例表

测试项	测试用例	预期结果	结论
留言反馈管理功能测试	1.管理员登录系统 2.进入留言反馈管理页面 3.查看用户留言列表 4.审核留言并更新状态 5.回复用户留言	1.登录成功 2.页面正常加载 3.留言列表完整显示 4.状态更新成功 5.回复内容成功保存并通知用户	与预期结果一致

文章资讯管理功能表是用来验证管理员管理系统文章的流程。文章资讯管理功能测试用例表如表18所示。

表18 文章资讯管理功能测试用例表

测试项	测试用例	预期结果	结论
文章资讯管理功能测试	1.管理员登录系统 2.进入文章资讯管理页面 3.发布新文章 4.编辑现有文章内容 5.设置文章显示状态	1.登录成功 2.页面正常加载 3.文章发布成功 4.文章内容更新成功 5.文章状态设置成功	与预期结果一致

6.4测试结论

本次测试对零食交易数据分析与可视化系统的六个核心功能模块进行了全面验证。测试覆盖文章资讯、数据信息查看、评论管理、留言反馈、个人首页可视化及数据信息管理等功能。所有测试用例均按预定流程执行，系统各项功能表现正常。

文章资讯功能测试显示，用户能够正常浏览文章列表、查看详情并发表评论。数据信息查看功能支持多条件筛选和数据导出，操作响应准确。评论管理功能实现编辑、删除和筛选操作，系统处理结果符合预期。留言反馈功能完整支持表单提交、附件上传和状态查询流程。

可视化图表功能测试验证商品价格统计、评价数量统计、商品品牌统计和店铺信息统计四个图表组件。各图表均能正常渲染显示，交互操作响应及时，数据钻取功能运行稳定。数据筛选和显示模式切换功能工作正常。

管理员功能测试表明，数据信息管理、留言反馈管理和文章资讯管理三个模块均达到设计要求。系统支持完整的数据维护流程，包括增删改查操作和状态管理。所有管理操作执行成功，数据变更实时生效。

测试过程中未发现重大功能缺陷，系统各模块运行稳定，功能实现完整。测试用例执行通过率100%，系统满足设计要求和用户需求。

结论

本论文围绕基于 Hive on Spark 的医药销售数据分析与可视化系统的设计与实现进行了系统性的研究与实践。从绪论部分出发，本文首先分析了医药销售数据分析的研究背景与应用意义，明确了构建高效、可视化的数据分析平台对于企业决策和市场预测的重要性。在国内外研究综述中，通过对现有文献的梳理，总结了国内在性能优化、国产工具集成方面的进展，以及国外在多维度数据分析、可视化呈现和机器学习应用方面的探索。对比分析显示，现有研究在系统性分析、可视化交互性以及新兴技术融合方面仍存在一定不足，为本研究的系统设计与实现提供了明确的改进方向。在研究内容与方法部分，本文提出了数据预处理、模型构建、可视化实现和案例验证的核心框架，并明确了 Hive on Spark 数据处理结合 FineBI 可视化及案例分析验证的技术路线，同时在多维度综合分析模型和 FineBI 工具深度集成上实现创新性设计。相关技术与理论基础章节详细阐述了 Django、Vue、MySQL、Scrapy、Spark、ECharts 以及 Hive on Spark 的应用特性和技术原理，为系统开发提供了理论支持。

在系统需求分析与设计实现过程中，本文从技术可行性、操作可行性、经济可行性等方面进行了全面论证，保证了系统的可实现性和应用价值。系统设计部分详细描述了整体架构、数据爬取、数据处理、分布式存储与管理、Spark 数据处理及数据可视化实现方法，并结合 E-R 图与数据库表设计，明确了药品信息表、销售信息表、销售渠道表和治疗领域表的结构与关系。在系统实现与功能模块中，本文实现了数据统计、药品类别销售额分布、治疗领域销售额分布、销售渠道对比、月度销售趋势、药品销售数量排行、患者年龄分布、药品单价与销量关系、疾病严重程度分布及药品销售数据列表等关键功能，充分体现了系统的可用性与交互性。系统测试结果显示，各模块能够准确读取数据、生成可视化图表，并与实际数据保持一致，保证了数据分析的可靠性与有效性。综合来看，本文所设计的医药销售数据分析与可视化系统在技术实现、功能完善和应用效果方面均达到了预期目标，为医药行业的数据分析与决策提供了有效的技术支持和实践参考。

参考文献

张伟,林同涛. 中国数据交易全生命周期治理方案：理论逻辑与实践进路[J/OL].世界科技研究与发展,1-18[2025-11-14].
陈晓琼,肖琛,罗聪. 基于Spark的大气多源数据存储与预测问题研究[J].自动化与仪器仪表,2025,(10):202-205.
周晓梅,丁文婷,段红秀. 基于Spark的城市天气数据分析与可视化[J].电脑知识与技术,2025,21(28):65-67.
于洁,孔瑞平,张凤丽. 基于Spark技术生态的电商用户行为分析系统构建——以电商产教协同项目为例[J].数字技术与应用,2025,43(09):159-161.
黄秀. 基于Spark的数据中心能耗监测与可视化分析[J].软件,2025,46(08):102-104.
李红,孙兴莲,顾宁,等. 江苏省农业科技成果转化特征及相关对策——基于技术交易数据分析[J].江苏农业科学,2025,53(16):278-284.
李望金. 基于Python的电子商务数据分析与可视化研究[J].信息记录材料,2024,25(07):206-209.
杜泽楷.农产品电子商务网站的Django应用与开发[J].农业产业化,2024,(11):51-54.
马子辰.基于Django框架的社交电商系统的开发与实现[D].首都经济贸易大学,2021.
Müller D T ,Kim J ,Almaguer A , et al. FLASHApp: Interactive Data Analysis and Visualization for Top-Down Proteomics.[J].Proteomics,2025,e70042.
Li T . Design of financial data analysis and visualization system combining fuzzy c-means and convolutional neural network[J].Systems and Soft Computing,2025,7200309-200309.
Liu J . Lifecycle Building Cost and Carbon Impact Analysis and Visualization: Design Sampling and Predictive Modeling[J].Forum on Research and Innovation Management,2025,3(12).
王子豪,陈涛,李茂斌.Vue云管理平台Web前端性能优化设计[J].数字技术与应用,2024,42(07):212-214.
汪洋,姜新通.MVC框架在Python与Django下的设计研究[J].电脑与信息技术,2021,29(01):55-57+63.
李艳杰.基于MySQL数据库的数据安全应用设计[J].现代信息科技,2023,7(12):151-154.
熊柯宇.基于Django的网络生鲜预定系统的设计与实现[D].西华大学,2021.
吉日嘎拉.基于大数据Spark技术的电商推荐系统算法研究与设计[D].吉林大学,2024.
胡绍方,高光.基于Spark的商品推荐系统的设计与实现[J].电脑知识与技术,2024,20(14):1-3.
何金龙. 电子信息工程计算机数据库应用[C]//2024智慧施工与规划设计学术交流会论文集. 2024:1-3.
张晓蕾,王斌,郭锡泉. "互联网"背景下数据库应用技术课程思政教学设计与实践[J]. 现代商贸工业,2024(23):251-253.
罗超,彭玉涛. 计算机软件测试方法的研究分析[J]. 长江信息通信,2023,36(2):83-85.

致谢

在完成本论文的过程中，我得到了众多人的支持与帮助。我首先要感谢我的导师，他们不仅在学术上给予我悉心指导，还在生活上给予我关怀与鼓励。导师的严谨治学、广博知识、勤奋工作和前瞻视野对我影响深远，他们的建议和指导对论文的完成至关重要。同时，我也要感谢我的家人，他们的理解与支持是我最坚实的后盾。感谢我的同学和朋友们，在困难时刻给予我帮助与鼓励，他们的友谊让我的学术之旅充满欢乐与动力。我还要感谢所有参与系统开发和测试的团队成员，他们的辛勤工作和专业精神让我深受感动，没有他们的努力，系统的实现与完善将变得异常艰难。这段学术旅程虽充满挑战，但收获颇丰，我将永远铭记这段经历，并期待未来有更多的机会去探索和学习。再次感谢所有支持和帮助过我的人。
