1. FLOPs 与硬件利用率

分析LLM的性能，计算量，都需要一个定量的指标。如果上过计算机组成原理或者体系结构，大概还记得FLOPs这个东西。

FLOP 是一次基本浮点运算，例如加法或乘法。注意两个容易混淆的术语：

• FLOPs：floating-point operations，表示完成了多少计算。
• FLOP/s：每秒完成多少浮点运算，表示硬件速度，也常写作 FLOPS。

简单来说，第一个是用来衡量模型计算量的，第二个是用来衡量硬件上限的。作为数量级参考，GPT-3 的训练约用了 $3.14\times 10^{23}$ FLOPs，GPT-4 据估计约为 $2\times 10^{25}$ FLOPs。

1.1 矩阵乘法的 FLOPs

设

$$X\in {\mathbb{R}}^{B\times D},W\in {\mathbb{R}}^{D\times K},$$

计算 $Y=XW$ 时，每个 $(i,j,k)$ 组合包含一次乘法和一次加法，因此

$$\text{FLOPs}\approx 2BDK.$$

具体计算可以使用如下代码，注意这里我们算出来的是一个线性层的实际吞吐率，这既不是FLOPs，也不是硬件FLOPS，可以叫Achieved FLOPS，实际达到的计算吞吐率。

B, D, K = 16384, 32768, 8192
x = torch.ones(B, D, device="cuda")
w = torch.randn(D, K, device="cuda")

actual_num_flops = 2 * B * D * K
actual_time = benchmark(lambda: x @ w)
actual_flop_per_sec = actual_num_flops / actual_time

硬件规格中的峰值 FLOP/s 强烈依赖 dtype。例如 H100 的 sparse bf16 峰值约为 1979 TFLOP/s，dense 计算约取其一半。

1.2 Model FLOPs Utilization（MFU）

衡量一个模型的吞吐表现时更常用的指标是MFU，这表示一个模型在某个特定硬件上的表现。

$$\text{MFU}=\frac{\text{实际 FLOP/s}}{\text{硬件标称 FLOP/s}}.$$

MFU 达到 0.5 通常已经不错。MFU 很少接近 1，是因为计算单元不一定总有数据可算；需要进一步分析 compute 与 memory bandwidth 的关系。

2. Arithmetic Intensity 与 Roofline

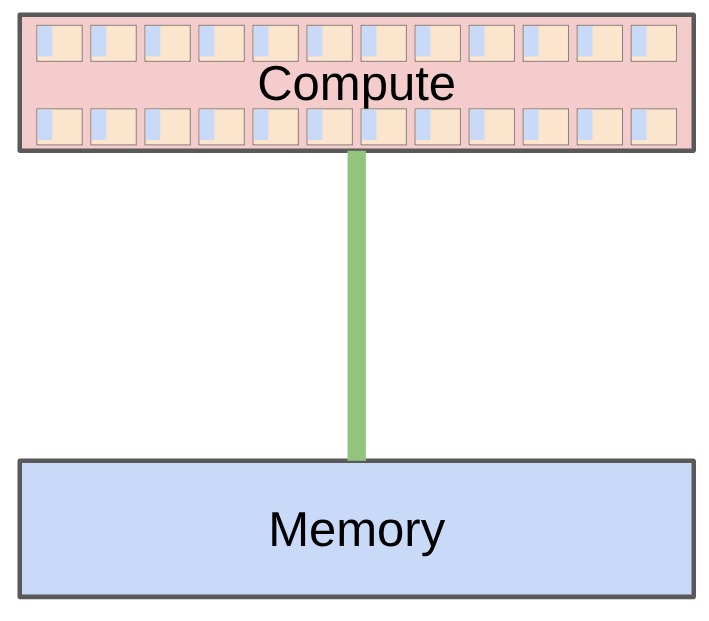

GPU上一次计算通常包含：

• 从 memory 把输入传到计算单元。
• 执行计算。
• 把输出写回 memory。

总时间同时受 计算单元性能 accelerator speed（FLOP/s）和 数据传输带宽 memory bandwidth（bytes/s）影响。若通信与计算能完美重叠（这一般是可以达到的，GPU上一个任务等待取数据时，计算单元会转而执行其他准备好的任务），则

$$T=\max \left(\frac{\text{bytes}}{\text{bandwidth}},\frac{\text{FLOPs}}{\text{peak FLOP/s}}\right).$$

定义：

$$\text{arithmetic intensity}=\frac{\text{workload FLOPs}}{\text{transferred bytes}},$$

$$\text{accelerator intensity}=\frac{\text{peak FLOP/s}}{\text{memory bandwidth}}.$$

• arithmetic intensity 小于 accelerator intensity：memory-bound。
• arithmetic intensity 大于 accelerator intensity：compute-bound。

接下来我们来根据这个模型，具体计算几个算子的bound类型，以 bf16 为例，每个值占 2 bytes。

2.1 ReLU

对 $n$ 个元素执行 ReLU，需要读 $x$、写 $y$，并进行约 $n$ 次比较：

$$\text{bytes}=4n,\text{FLOPs}=n,\text{intensity}\approx \frac{1}{4}.$$

它远低于 H100 的 accelerator intensity（一般在20-500，根据数据类型不同而变化），因此是 memory-bound。

2.2 GELU

GELU 每个元素大约需要 20 FLOPs，总的FLOPs为$20n$，但数据移动仍约为 $4n$ bytes：

$$\text{intensity}\approx 5.$$

它的 arithmetic intensity 高于 ReLU，但仍是 memory-bound。因此若两个操作分别以孤立 kernel 运行，GELU 未必明显比 ReLU 慢，瓶颈都是数据搬运。

2.3 Dot product

两个长度为 $n$ 的 bf16 vector 做 dot product：

$$\text{bytes}\approx 4n+2,\text{FLOPs}=2n-1,$$

所以 intensity 约为 $1/2$，仍是 memory-bound。

2.4 Matrix-vector product

长度为 $n$ 的 vector 乘 $n\times n$ matrix：

$$\text{bytes}=2n+2n^2+2n,\text{FLOPs}=n(2n-1).$$

当 $n$ 很大时 intensity 约为 1，仍然 memory-bound。LLM推理的 decode 阶段大量执行类似操作，这也是 inference 经常受 memory bandwidth 限制的原因。

5.5 Matrix-matrix multiplication

两个 $n\times n$ matrix 相乘：

$$\text{bytes}=6n^2,\text{FLOPs}=n^2(2n-1),$$

所以

$$\text{intensity}\approx \frac{n}{3}.$$

matrix 足够大时，它会成为 compute-bound，并充分占用 accelerator。Transformer 训练的大型 matmul 正属于这种情况。

2.6 Roofline plot

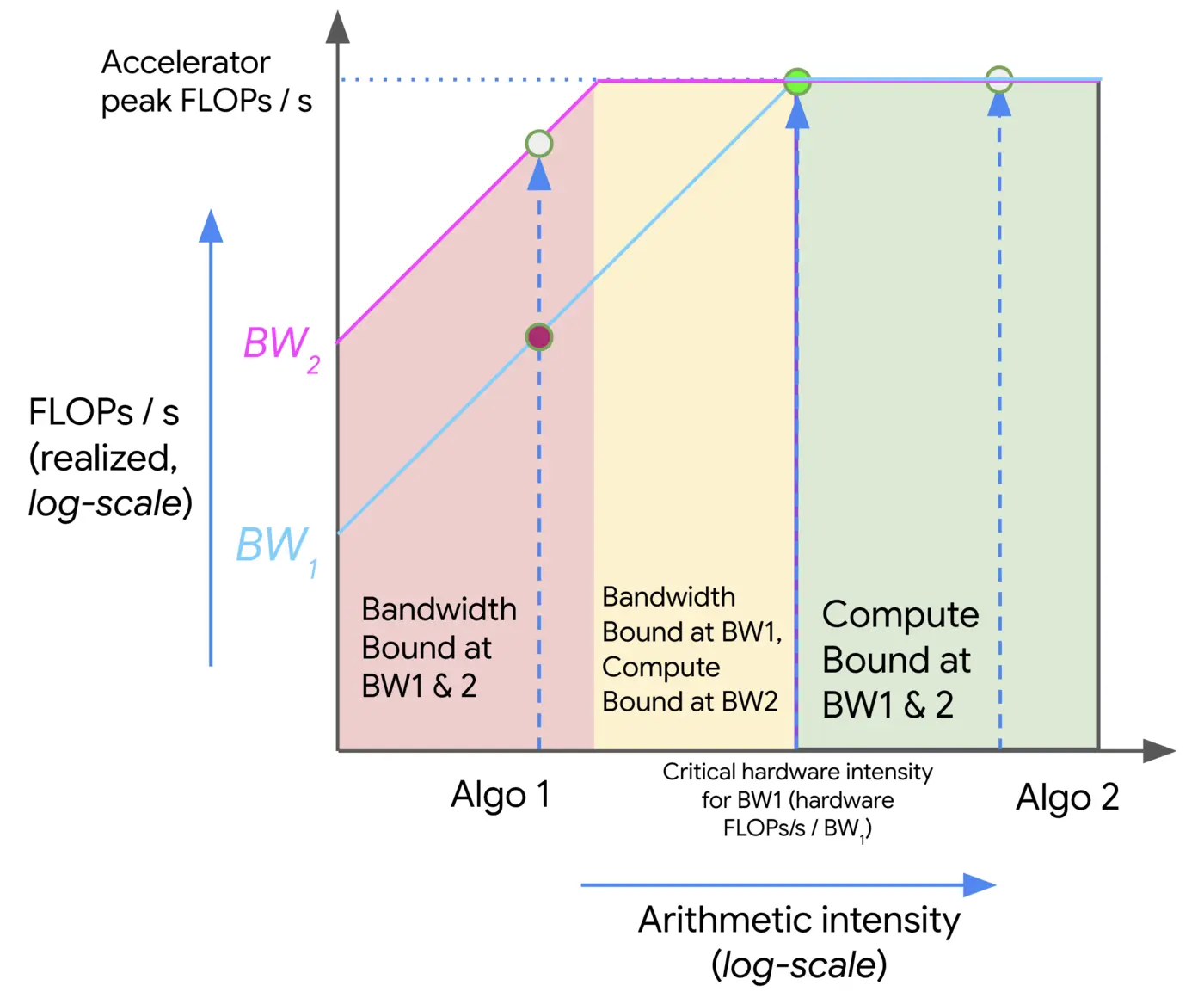

把前面的分析画成图如下，roofline这个名字是因为画出来的线是一段线性，然后到达一个水平阶段，像一个屋顶的形状。

roofline plot 的横轴是计算强度arithmetic intensity，纵轴是实际 FLOP/s。每条分段直线代表一种硬件，转折点就是 accelerator intensity，即从 memory-bound 过渡到 compute-bound 的位置。

理想化情况下：

$$\text{MFU}=\min \left(1,\frac{\text{arithmetic intensity}}{\text{accelerator intensity}}\right).$$

这个模型给我们的指导意义是，优化算子性能时，先分析他在哪一段，如果在内存bound时，我们应该增大计算强度，先不用考虑优化计算操作；等到了计算bound阶段，则不用考虑增大计算强度了，可以考虑减少计算操作。

并且，这个线标志的是在特定计算强度下的上界，如果计算强度不变时，没达到这条线的上界，往往是因为前提没达到，也就是没有实现计算和通信的完美重叠，需要我们设计流水线来掩盖通信延迟。

2.7 通算隐藏

通算隐藏又是另一个深奥的问题，这里简单讲讲，我们前面的公式
$$T=\max \left(\frac{\text{bytes}}{\text{bandwidth}},\frac{\text{FLOPs}}{\text{peak FLOP/s}}\right).$$
总时间把数据搬运时间和计算时间取最大值了，这需要有专用通信硬件，并且需要良好的异步设计，让通信和计算可以并行。如果没有专用硬件，只能实现通信计算并发，最好结果是总时间=通信时间+计算时间，并发只能省去通信另一端还没准备好时的阻塞时间。

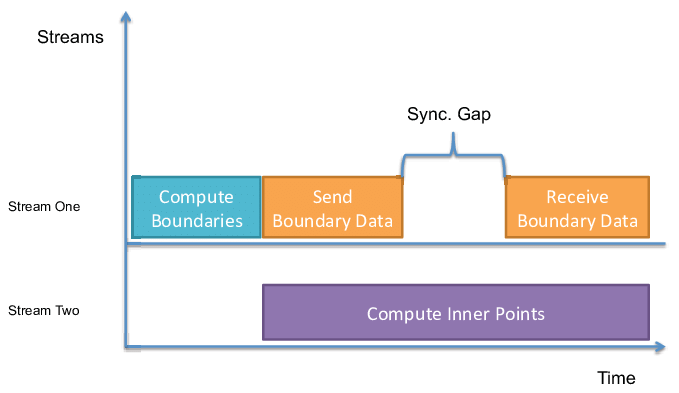

例如下图，启动了两个cuda stream，可以理解两个异步线程，这是科学计算中的经典问题：网格计算

在网格计算（如偏微分方程求解、物理模拟）或大模型分布式计算（如 3D 并行中的 Halo Exchange 边缘交换）中，数据通常被划分为两部分：

• Boundary（边界数据）：这部分数据在计算完后，必须立刻发送给邻近的 GPU，否则隔壁的 GPU 就无法开始下一步计算。

• Inner（内部数据）：这部分计算完全在 GPU 本地内部完成，不需要与外界通信，计算完了也无需发送。

因为边界数据计算完毕后需要进行通信，而通信有延迟，因此让一号stream先计算边界数据，然后发起一个异步的通信请求，交换边界数据。这个通信不仅要发，还要接收相邻网格的数据，相邻网格和当前网格不在同一个线程块，或者不在一个GPU上，是异步计算的，中间有一段时间，通信处于阻塞。此时可以让异步的二号stream进行网格内部的计算。

如果有专用的通信硬件，两个流可以并行进行，最后一起结束，计算单元开始计算边界，然后无缝转到计算inner，通信收发操作交给通信硬件执行；如果没有专用硬件，这个异步设计也有收益，可以在一号stream通信阻塞时，让二号stream的计算抢占计算单元，把中间阻塞的那段时间充分利用上。
