各位粉丝朋友，好久不见，可否有想我？那小编最近在接触一个西门子PCS7的项目。不知道各位用过PCS7的大神有没有在程序中全部用CFC或者SFC编程的，我是办不到了，太难了。

于是我忍不住用普通FB编写了两个功能，组合到了CFC里面，还保持了CFC的连接属性和OCM属性。那就和小编一起来做一遍吧！

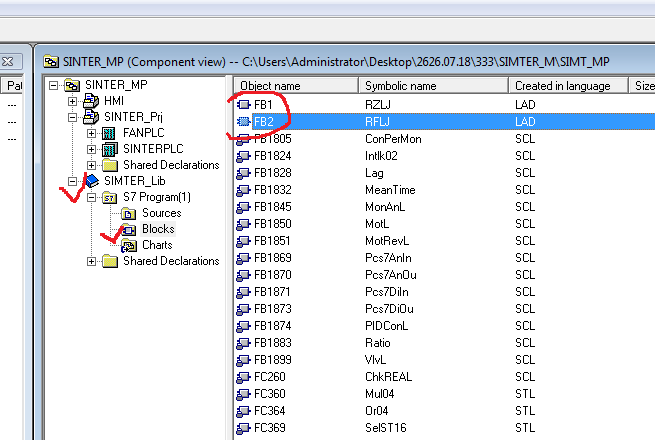

第一步。在组件视图里，项目公共库Blosks里面添加两个FB，这里面是自己正常编写的内容。注意管脚之类的勾选好S7_m_c属性，方便后面变量OS到上位。

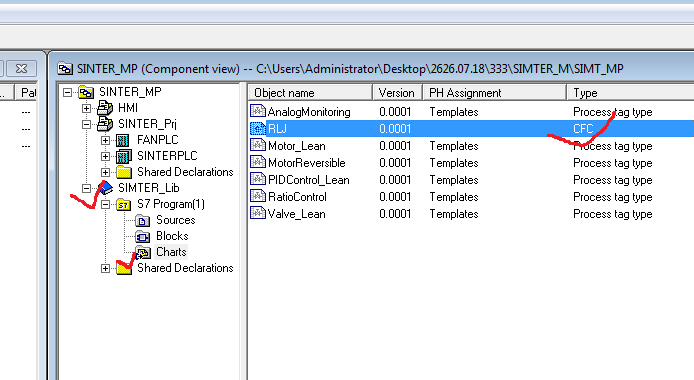

第二步。如图，在Charts列表下新建一个CFC块。

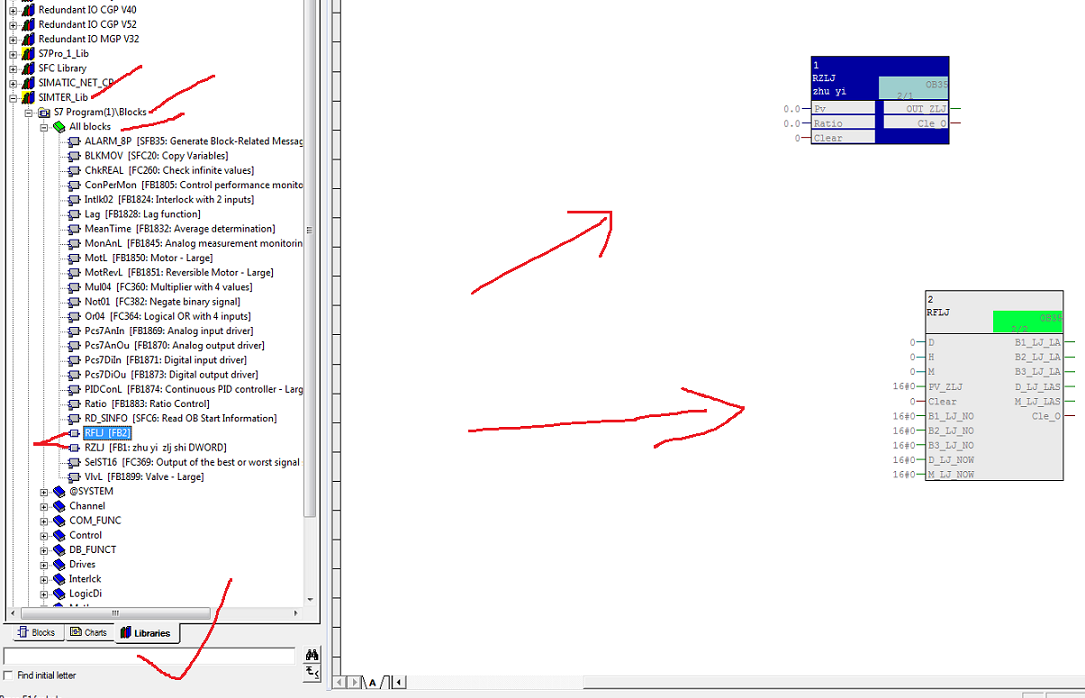

第三步。打开CFC块，开始编辑。从左侧项目库中找到新建的两个FB，拖拽到编辑区域。

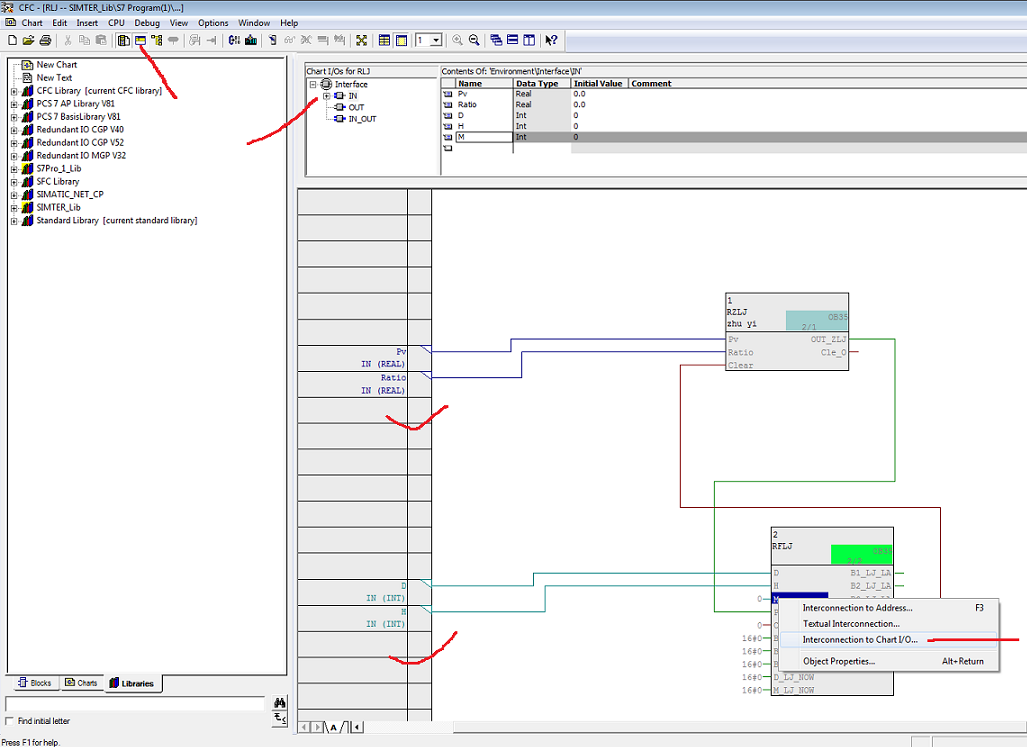

第四步。打开工具栏的<ChartI/O>按钮。编辑需要的管脚。我认为这里和咱们普通FC很像。然后进行管脚连接，这里管脚不用连接实参。其它需要互联的也做好逻辑连接。

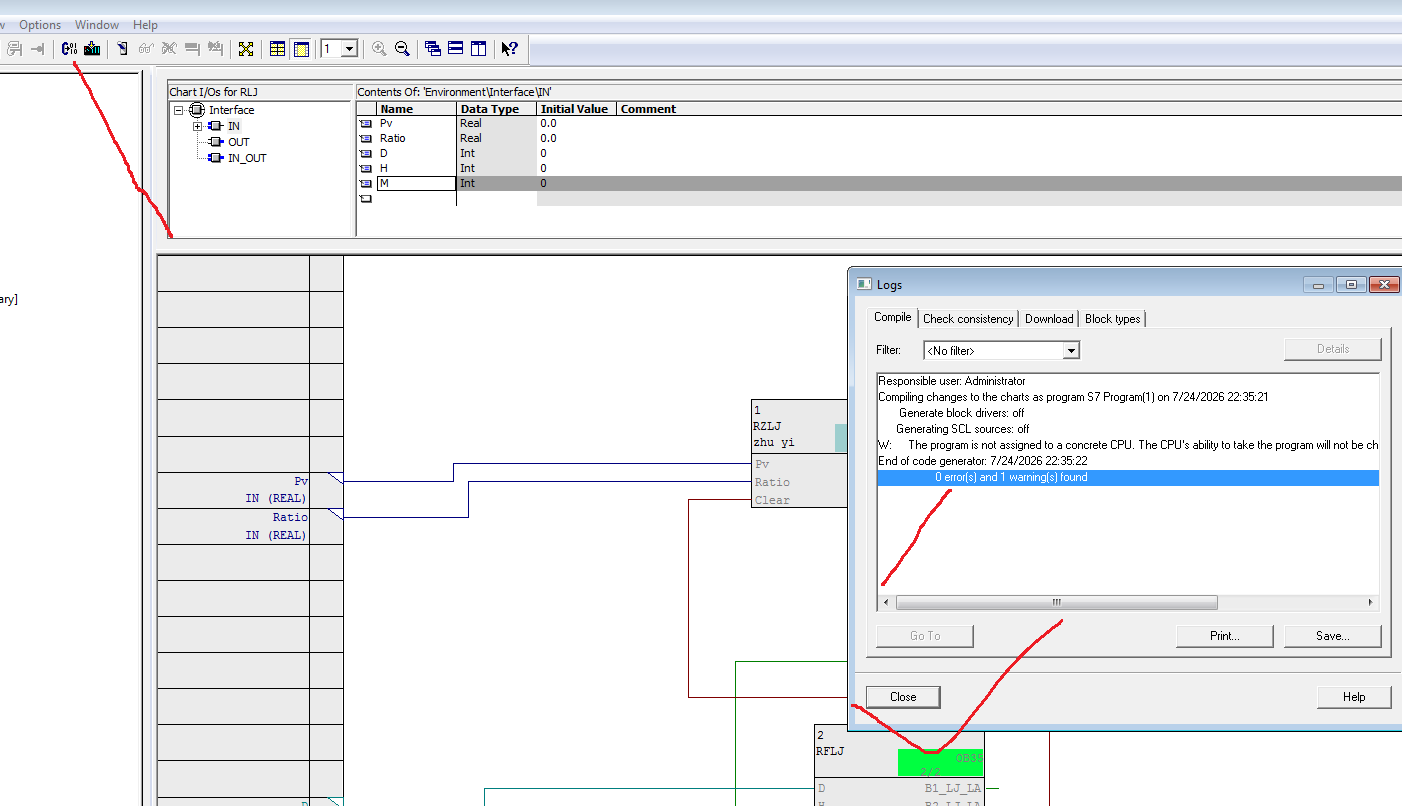

第五步。编译一下。我这里是仅更改编译的。这个CFC视图下的编辑我认为是从里面也可以，从外面Chart鼠标右键也可以。编译完成后关闭编辑窗口。

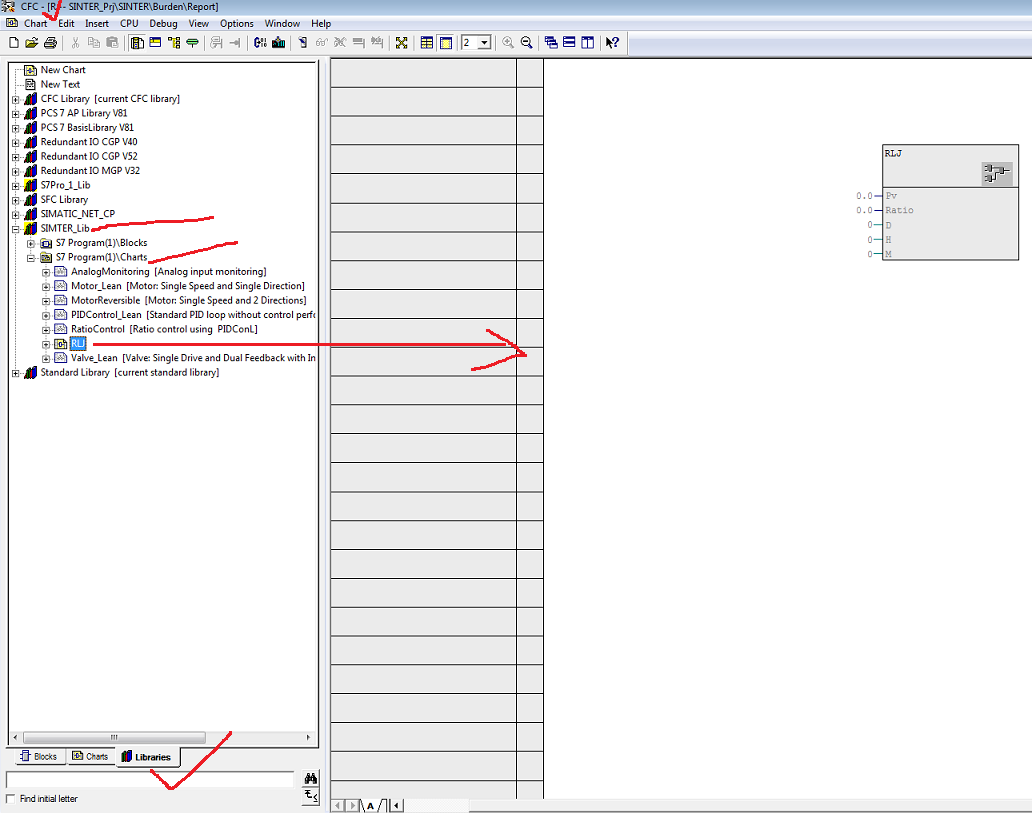

第六步。找一个合适的层级，合适的CFC；打开它，我们来调用我们自定义的CFC块。同理是从左侧项目库里拖拽出来即可。

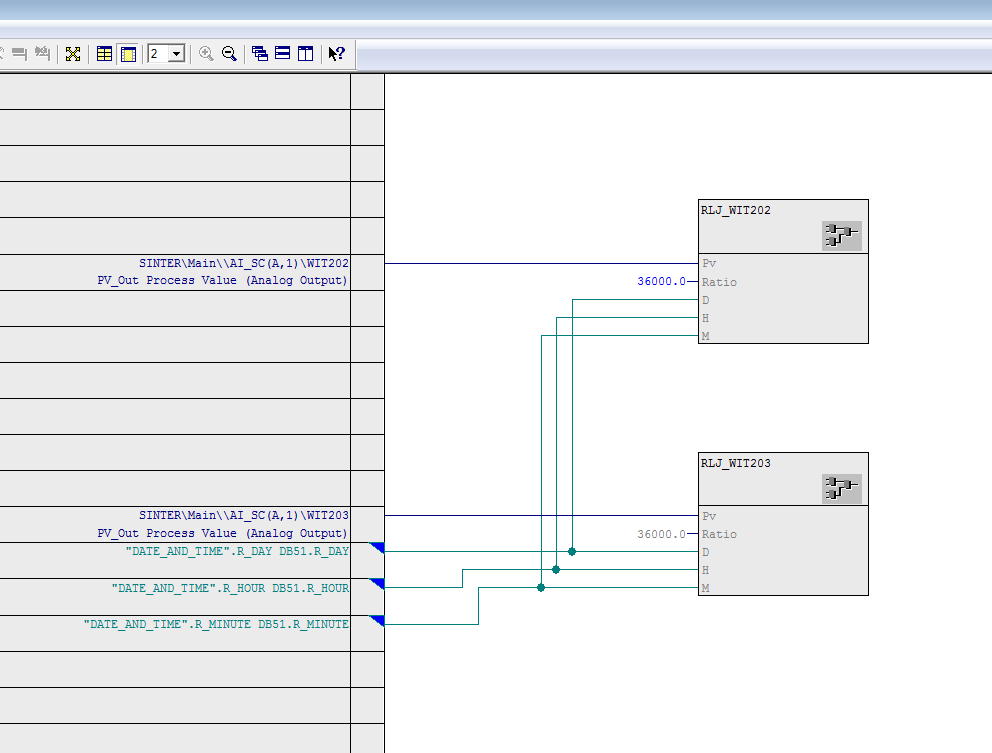

第七步。根据需要可以多次拖拽，并且进行命名。这个命名很重要，方便之后OS上面去找变量。并且在OS编译之后不要再随便更改这些名称。其它CFC也是同理。最后对管脚进行连接即可。

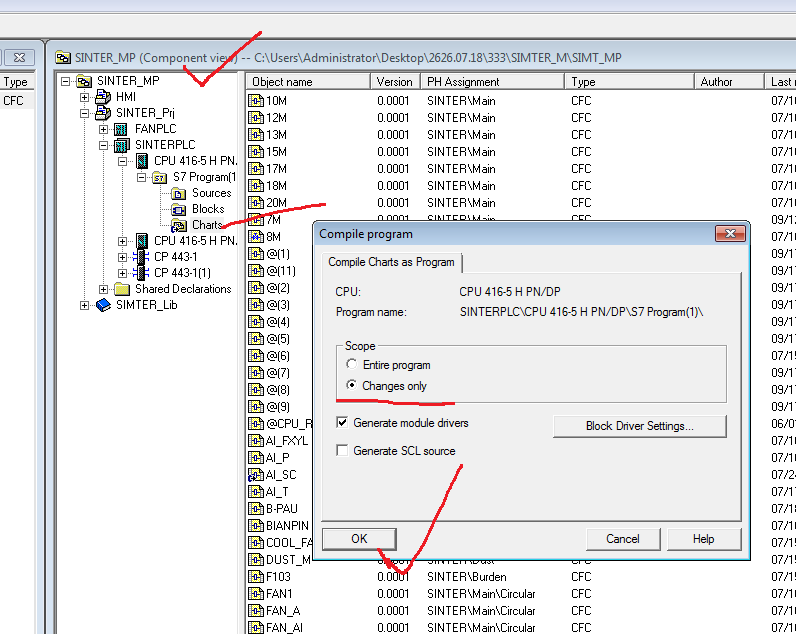

第八步。我们再次编译。这次和第五步编译类似，不过我们从组件视图，Charts文件夹鼠标右键进行编译。其实个人感觉PCS7的这个图表系统需要注意的地方还是很多，要养成良好操作习惯，每次更改之后从这里编译肯定是可靠的。

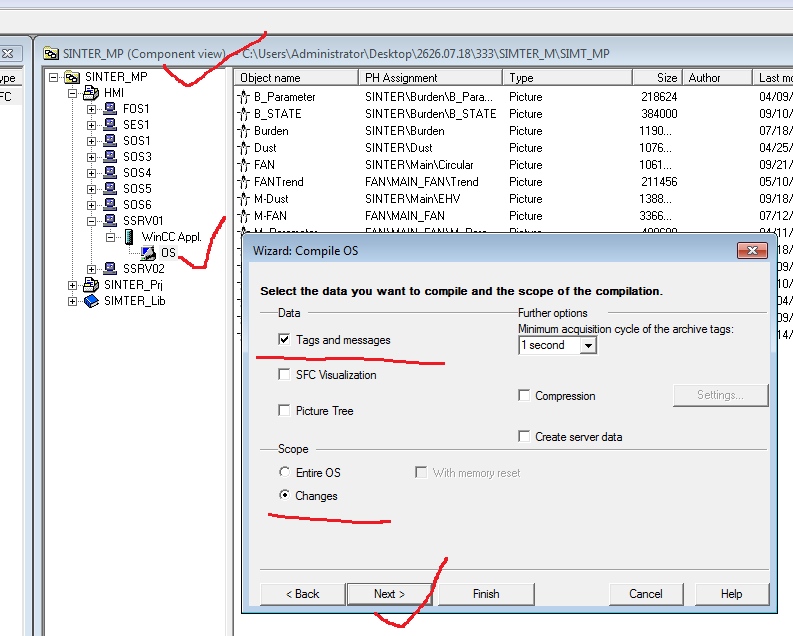

第九步。编译我们的HMI的OS项目，同样右键编译。这里我仅编译了变量信息。如果有其它改动可以根据需要选择。如果用PCS7时有些功能感觉怎么都做不通的时候，可以把下位上位都全部编译一下可能会有新发现。

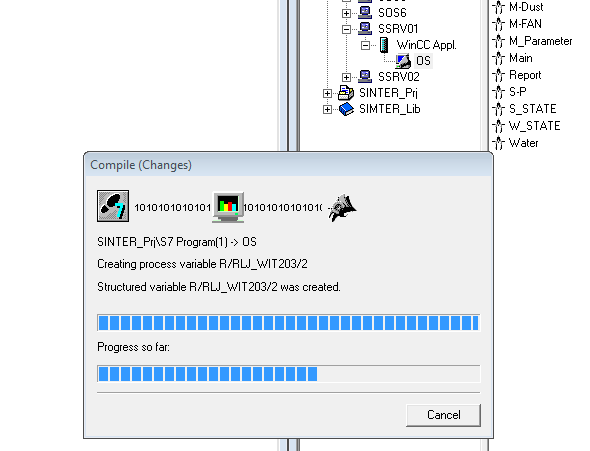

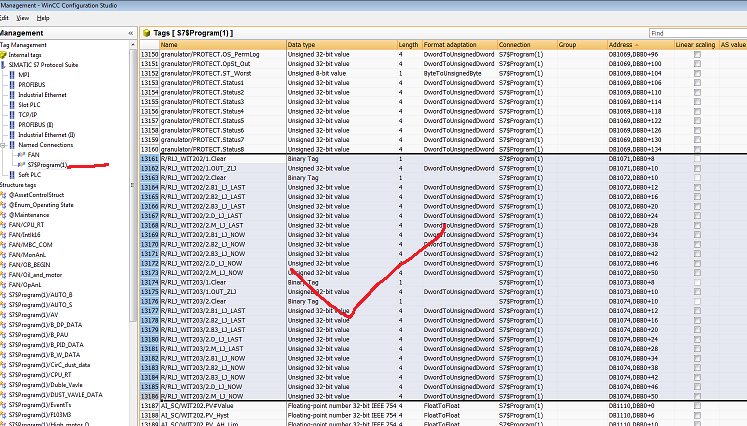

第十步。等待编译完成。查看WinCC的变量管理，应该有了刚才我们自定义的那些变量。之后便可正常使用变量。

当然要实现类似功能也可以编写成FC直接连接实参，FC可以直接调用在CFC里。用上数据结构类型，这样连接的管脚也不会很多。各位按需取用和测试。

西门子的这个PCS7软件是属于DCS级别的，软件很大；功能很多，里面需要注意的点也很多，甚至可以称之为“坑”。愿我们和它相处的过程中，能够少被坑吧！！
