Terraform实战11：完整三层架构——VPC + EKS + RDS

本篇目标

将前面所有知识串联，用一套Terraform代码构建完整的生产级三层架构。这是面试时最有说服力的Terraform项目。

学完本篇你将掌握：

• 完整三层架构的设计思路（网络层 + 计算层 + 数据层）
• 多个模块的组合编排
• 层与层之间的安全隔离（安全组链）
• 65个资源的依赖管理
• 生产级基础设施的全貌

前置条件

• 已完成第8-10篇（EKS、ALB、RDS单独练习）

---

架构设计

┌─────────────────────────────────────────────────────────────────┐
│                      VPC (10.0.0.0/16)                           │
│                                                                 │
│  ┌─────────────────┐  ┌─────────────────┐  ┌───────────────┐  │
│  │ 公有子网 (2 AZ)  │  │ 私有子网 (2 AZ)  │  │ DB子网 (2 AZ) │  │
│  │ 10.0.1-2.0/24  │  │ 10.0.10-11.0/24│  │ 10.0.20-21/24│  │
│  │                 │  │                 │  │               │  │
│  │  ┌───────────┐  │  │  ┌───────────┐  │  │ ┌───────────┐│  │
│  │  │NAT Gateway│  │  │  │EKS Nodes  │  │  │ │RDS MySQL  ││  │
│  │  └───────────┘  │  │  │(t3.micro) │  │  │ │(db.t3.micro)│  │
│  │                 │  │  └─────┬─────┘  │  │ └─────┬─────┘│  │
│  └─────────────────┘  └───────┼─────────┘  └───────┼───────┘  │
│                                │                     │          │
│                                │    安全组：只允许     │          │
│                                │    EKS节点 → 3306   │          │
│                                └─────────────────────┘          │
│                                                                 │
│  ┌──────────────────────────────────────────────────────────┐  │
│  │  EKS Control Plane (AWS托管)                              │  │
│  │  API: https://xxx.eks.amazonaws.com                       │  │
│  └──────────────────────────────────────────────────────────┘  │
└─────────────────────────────────────────────────────────────────┘

        ┌─────────────────────┐
        │  Secrets Manager    │  ← 存储RDS密码
        └─────────────────────┘

三层职责

层	子网	资源	职责
网络层	公有子网	NAT Gateway、未来的ALB	对外通信出入口
计算层	私有子网	EKS节点	运行业务容器
数据层	数据库子网	RDS MySQL	持久化数据

安全隔离设计

外网 → 公有子网（NAT/ALB）
         ↓ 只允许特定端口
EKS节点（私有子网）
         ↓ 安全组限制：只允许EKS节点安全组访问3306
RDS（数据库子网）

---

目录结构

11-full-architecture/
├── main.tf          # 三层架构所有资源
├── variables.tf     # 变量
└── outputs.tf       # 三层输出

---

完整代码

main.tf

terraform {
  required_providers {
    aws = {
      source  = "hashicorp/aws"
      version = "~> 5.0"
    }
    random = {
      source  = "hashicorp/random"
      version = "~> 3.0"
    }
  }
  required_version = ">= 1.0"
}

provider "aws" {
  region = var.region
}

locals {
  name_prefix  = "${var.project_name}-${var.environment}"
  cluster_name = "${local.name_prefix}-eks"

  common_tags = {
    Project     = var.project_name
    Environment = var.environment
    ManagedBy   = "terraform"
  }
}

# ============================================
# 第一层：网络
# 6个子网：2公有 + 2私有 + 2数据库
# ============================================
module "vpc" {
  source  = "terraform-aws-modules/vpc/aws"
  version = "5.16.0"

  name = "${local.name_prefix}-vpc"
  cidr = "10.0.0.0/16"

  azs              = ["${var.region}a", "${var.region}b"]
  public_subnets   = ["10.0.1.0/24", "10.0.2.0/24"]
  private_subnets  = ["10.0.10.0/24", "10.0.11.0/24"]
  database_subnets = ["10.0.20.0/24", "10.0.21.0/24"]

  enable_nat_gateway = true
  single_nat_gateway = true

  enable_dns_hostnames = true
  enable_dns_support   = true

  create_database_subnet_group = true
  database_subnet_group_name   = "${local.name_prefix}-db-subnet-group"

  # EKS所需子网标签
  public_subnet_tags = {
    "kubernetes.io/role/elb"                      = 1
    "kubernetes.io/cluster/${local.cluster_name}" = "shared"
  }

  private_subnet_tags = {
    "kubernetes.io/role/internal-elb"             = 1
    "kubernetes.io/cluster/${local.cluster_name}" = "shared"
  }

  tags = local.common_tags
}

# ============================================
# 第二层：计算（EKS）
# ============================================
module "eks" {
  source  = "terraform-aws-modules/eks/aws"
  version = "20.31.6"

  cluster_name    = local.cluster_name
  cluster_version = "1.31"

  vpc_id     = module.vpc.vpc_id
  subnet_ids = module.vpc.private_subnets

  cluster_endpoint_public_access = true

  eks_managed_node_groups = {
    default = {
      name           = "default-node-group"
      instance_types = ["t3.micro"]
      min_size       = 1
      max_size       = 2
      desired_size   = 1

      labels = { Environment = var.environment }
      tags   = local.common_tags
    }
  }

  tags = local.common_tags
}

# ============================================
# 第三层：数据（RDS + Secrets Manager）
# ============================================

resource "random_password" "db_password" {
  length           = 16
  special          = true
  override_special = "!#$%&*()-_=+[]{}<>:?"
}

resource "aws_secretsmanager_secret" "db_credentials" {
  name                    = "${local.name_prefix}-db-credentials"
  recovery_window_in_days = 0
  tags                    = local.common_tags
}

resource "aws_secretsmanager_secret_version" "db_credentials" {
  secret_id = aws_secretsmanager_secret.db_credentials.id
  secret_string = jsonencode({
    username = var.db_username
    password = random_password.db_password.result
    dbname   = var.db_name
    host     = aws_db_instance.mysql.endpoint
    port     = 3306
    engine   = "mysql"
  })
}

# 【关键】RDS安全组：只允许EKS节点安全组访问
resource "aws_security_group" "rds" {
  name   = "${local.name_prefix}-rds-sg"
  vpc_id = module.vpc.vpc_id

  ingress {
    description     = "MySQL from EKS nodes"
    from_port       = 3306
    to_port         = 3306
    protocol        = "tcp"
    security_groups = [module.eks.node_security_group_id]
  }

  egress {
    from_port   = 0
    to_port     = 0
    protocol    = "-1"
    cidr_blocks = ["0.0.0.0/0"]
  }

  tags = merge(local.common_tags, { Name = "${local.name_prefix}-rds-sg" })
}

resource "aws_db_instance" "mysql" {
  identifier = "${local.name_prefix}-mysql"

  engine         = "mysql"
  engine_version = "8.0"
  instance_class = "db.t3.micro"

  allocated_storage     = 20
  max_allocated_storage = 50
  storage_type          = "gp3"
  storage_encrypted     = true

  db_name  = var.db_name
  username = var.db_username
  password = random_password.db_password.result

  db_subnet_group_name   = module.vpc.database_subnet_group_name
  vpc_security_group_ids = [aws_security_group.rds.id]
  publicly_accessible    = false

  backup_retention_period = 1
  skip_final_snapshot     = true
  multi_az                = false
  deletion_protection     = false

  tags = merge(local.common_tags, { Name = "${local.name_prefix}-mysql" })
}

---

层与层之间的安全隔离

这是本篇最重要的设计点——每层只能访问它该访问的资源：

来源	目标	允许方式
外网	EKS节点	❌ 不允许直接访问
外网	RDS	❌ 不允许（publicly_accessible=false）
EKS节点	RDS:3306	✅ 安全组引用节点SG
EKS节点	外网	✅ 通过NAT Gateway

# RDS安全组的ingress：只允许EKS节点安全组
security_groups = [module.eks.node_security_group_id]

这比用 cidr_blocks = ["10.0.0.0/16"] 更精确——只有EKS节点能访问数据库，同VPC内其他资源不能。

---

操作步骤与实际输出

Plan

terraform plan
# Plan: 65 to add, 0 to change, 0 to destroy.

65个资源 = 网络层(约20) + EKS(约35) + RDS+Secrets(约10)

Apply（约15-20分钟）

terraform apply -auto-approve

关键耗时：

NAT Gateway: 2m0s
RDS MySQL: 6m39s
EKS Control Plane: 10m24s     ← 最慢
EKS Node Group: 1m51s

Apply complete! Resources: 65 added

输出

=== 网络层 ===
VPC: vpc-0f5d11f137a3423a9
公有子网: 2个
私有子网: 2个
数据库子网: 2个

=== 计算层 ===
EKS集群: tf-practice-dev-eks
K8s版本: 1.31
API端点: https://xxx.eks.amazonaws.com

=== 数据层 ===
RDS端点: tf-practice-dev-mysql.xxx.rds.amazonaws.com:3306
Secret名: tf-practice-dev-db-credentials

控制台验证

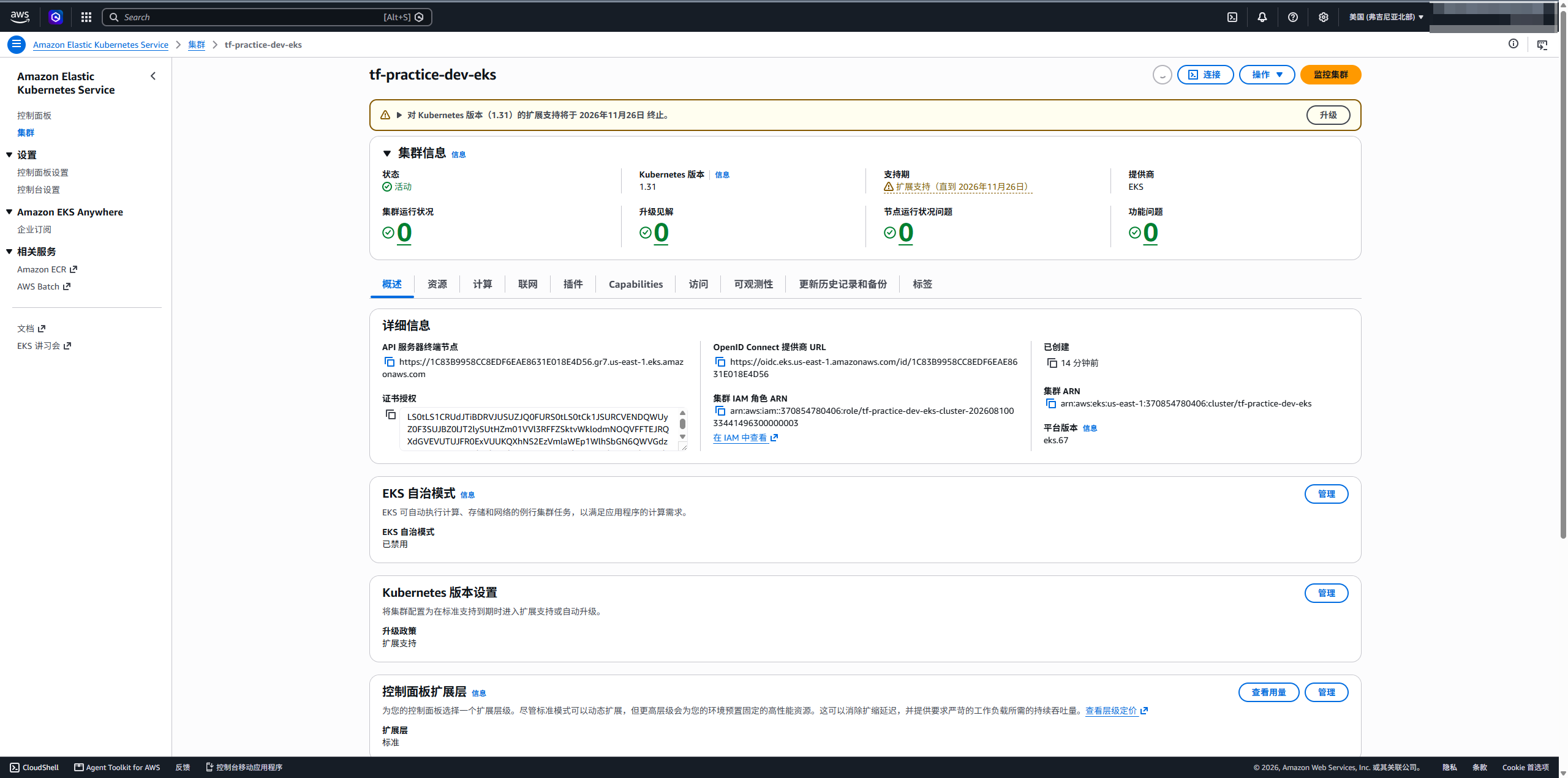

EKS集群：

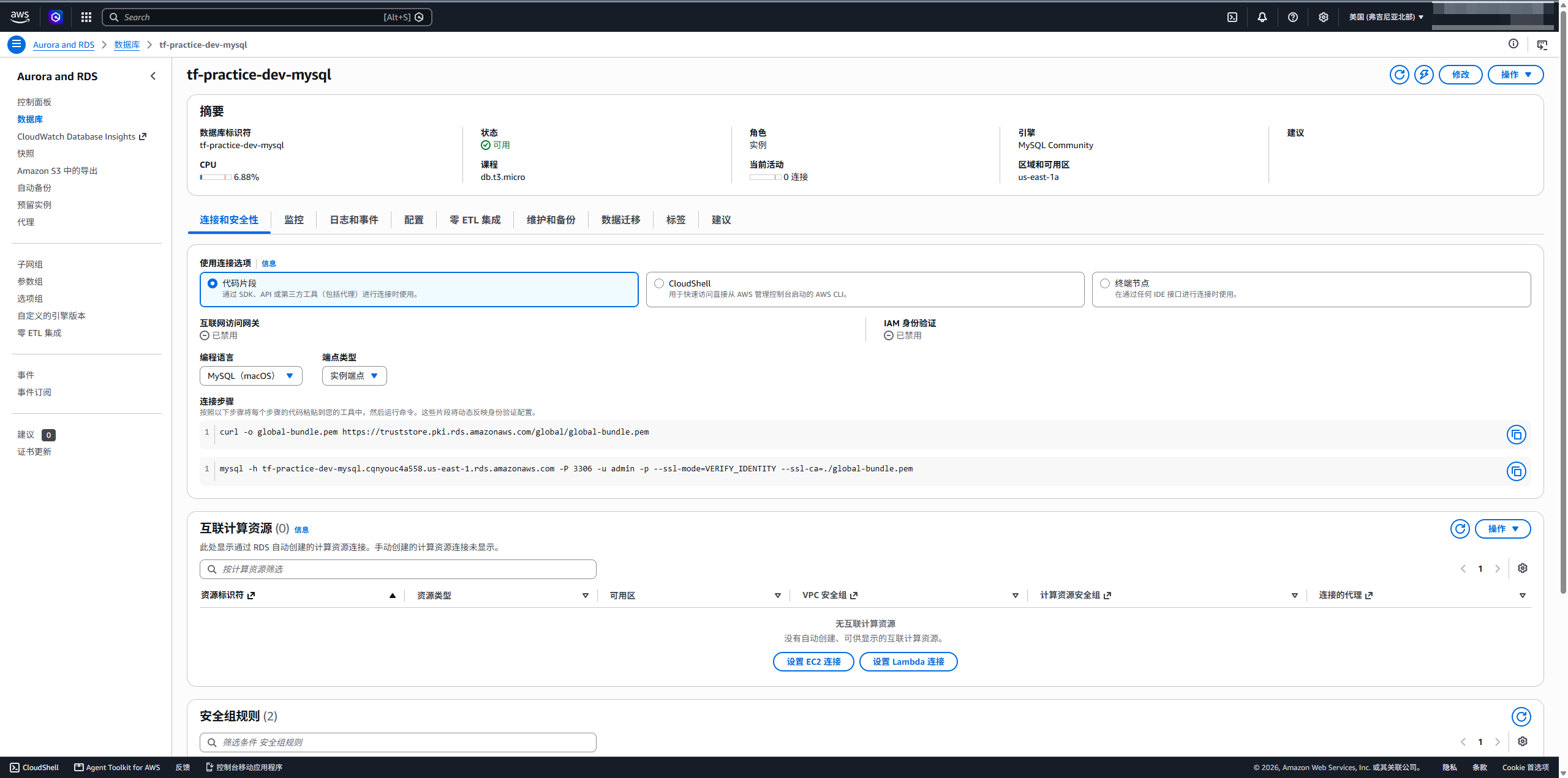

RDS实例：

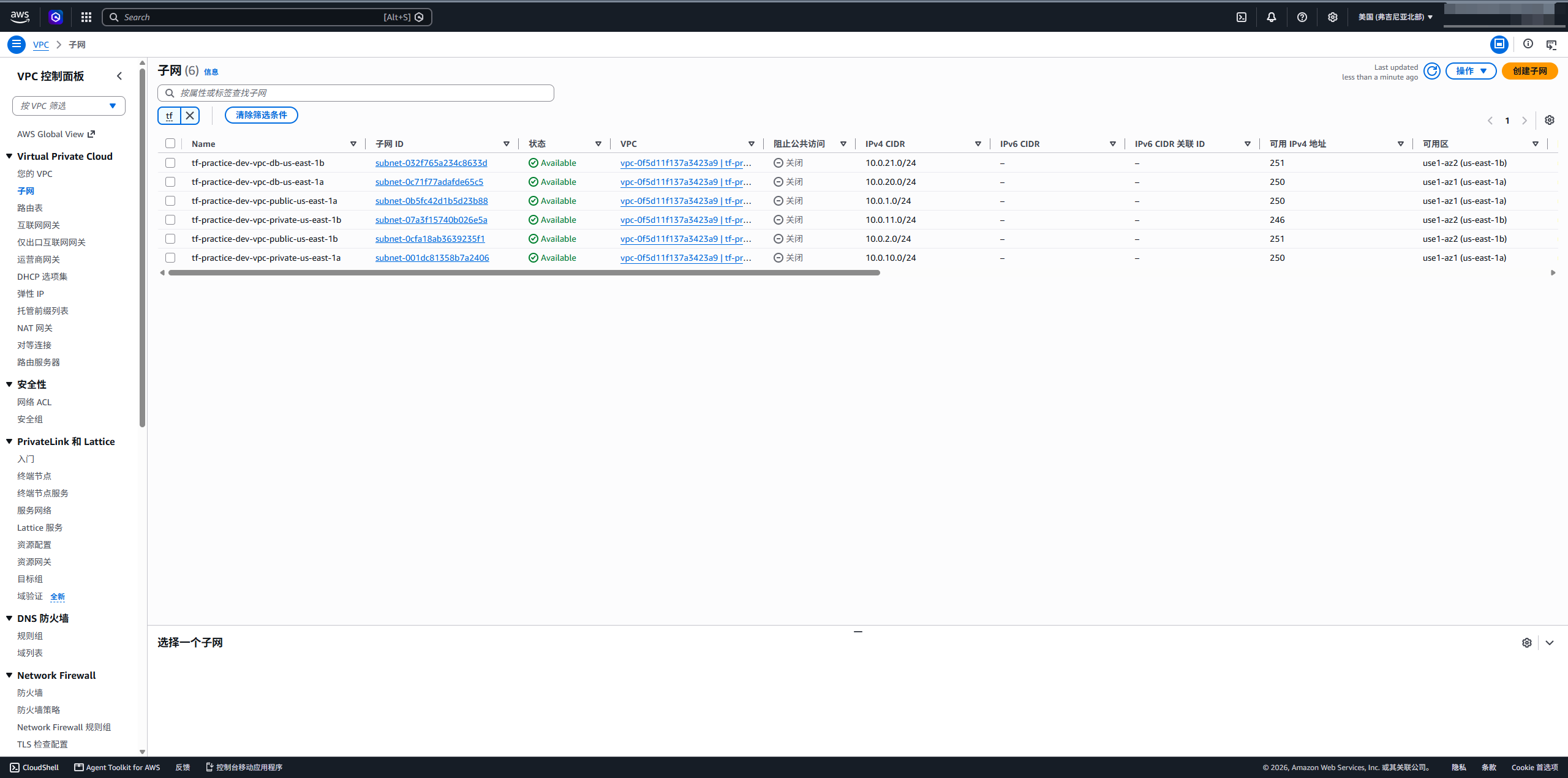

VPC 6个子网：

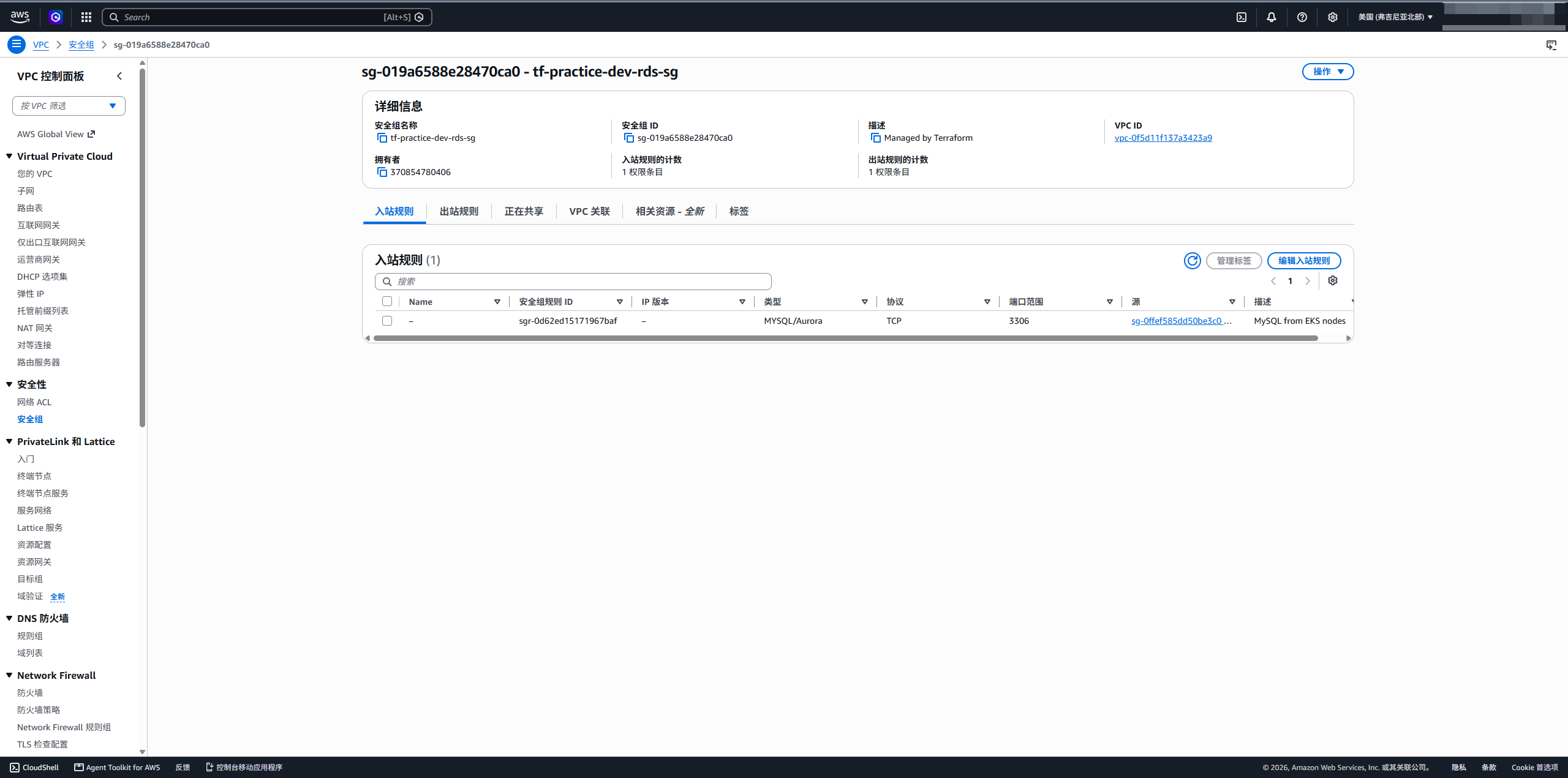

RDS安全组（只允许EKS节点）：

Destroy

terraform destroy -auto-approve
# Destroy complete! Resources: 65 destroyed.

---

延伸思考：面试怎么讲这个项目

面试开场：

“我用Terraform搭建过完整的三层架构：网络层用VPC社区模块创建6个子网（公有+私有+数据库），计算层用EKS跑业务容器，数据层用RDS MySQL配合Secrets Manager管理密码。安全设计上，RDS的安全组只允许EKS节点安全组访问，不允许公网直连。整个架构65个资源，一套代码管理。”

面试追问和回答：

追问	回答
为什么分三种子网？	公有放NAT/ALB，私有放计算节点，数据库子网放RDS，职责隔离
RDS怎么保证安全？	不可公网访问 + 安全组只允许EKS节点 + 存储加密 + 密码不在代码中
EKS节点怎么访问RDS？	同VPC内通过私网连接，安全组放行节点SG到3306
密码怎么管理？	random_password生成 + Secrets Manager存储，Pod通过API获取
这套架构有什么不足？	单NAT单AZ是单点，生产应multi-AZ NAT + RDS multi_az

---

费用说明

资源	费用
EKS控制面	$0.10/小时
NAT Gateway	$0.045/小时
EC2节点 t3.micro	$0.0104/小时
RDS db.t3.micro	$0.017/小时
其他（VPC/SG/Secret等）	免费或极低
总计	~$0.17/小时

本次练习（约35分钟）：约$0.10

---

小结

本篇核心收获：

1. 三层架构是生产环境的标准设计（网络/计算/数据分离）
2. 65个资源通过模块组合，一套代码管理
3. 安全组链实现层与层之间的精确访问控制
4. 6个子网各有职责（公有/私有/数据库）
5. 这就是你简历上的Terraform项目——面试时能完整讲出来

下一篇预告

Terraform实战12：CI/CD集成——GitLab CI + Terraform自动化

下一篇进入进阶阶段：

• 把Terraform集成到GitLab CI pipeline
• 自动plan（MR时预览变更）
• 手动approve后apply
• 状态锁和并发控制

---

参考链接

• 本系列配套代码（GitHub）
• terraform-aws-modules/vpc/aws
• terraform-aws-modules/eks/aws
• AWS三层架构参考
• EKS安全最佳实践
