本文面向工业自动化与IoT平台开发者，以可验证、可调试的技术视角，详解规则联动‘静默失效’的根本原因——设备未完成数字孪生体构建。通过状态机分析、协议报文比对、影子数据验证及日志定位四步法，提供完整排查路径与代码级验证示例。

在基于 MQTT/HTTP/Modbus 的 IoT 平台开发中，常遇到规则配置完成却‘无触发、无响应’的问题（如门磁事件不触发灯光、温度超限无告警）。多数人优先检查规则语法或网络连通性，但真实瓶颈往往卡在更底层：设备尚未进入‘数字孪生就绪’状态。

这不是配置疏漏，而是平台状态机的硬性前提——规则引擎不直控物理设备，而是操作其云端镜像（即设备影子）。若该镜像未成功初始化，触发器便无状态可监听，动作节点也无目标可调用。

本文将从开发者实操角度，拆解该问题的技术本质，并提供可复现、可验证的排查步骤。

---

一、理解设备三阶段状态机（非业务逻辑，是平台基础设施行为）

平台对设备生命周期建模为严格的状态演进过程，不可跳过、不可并发：

状态	判定条件	开发者可观测信号

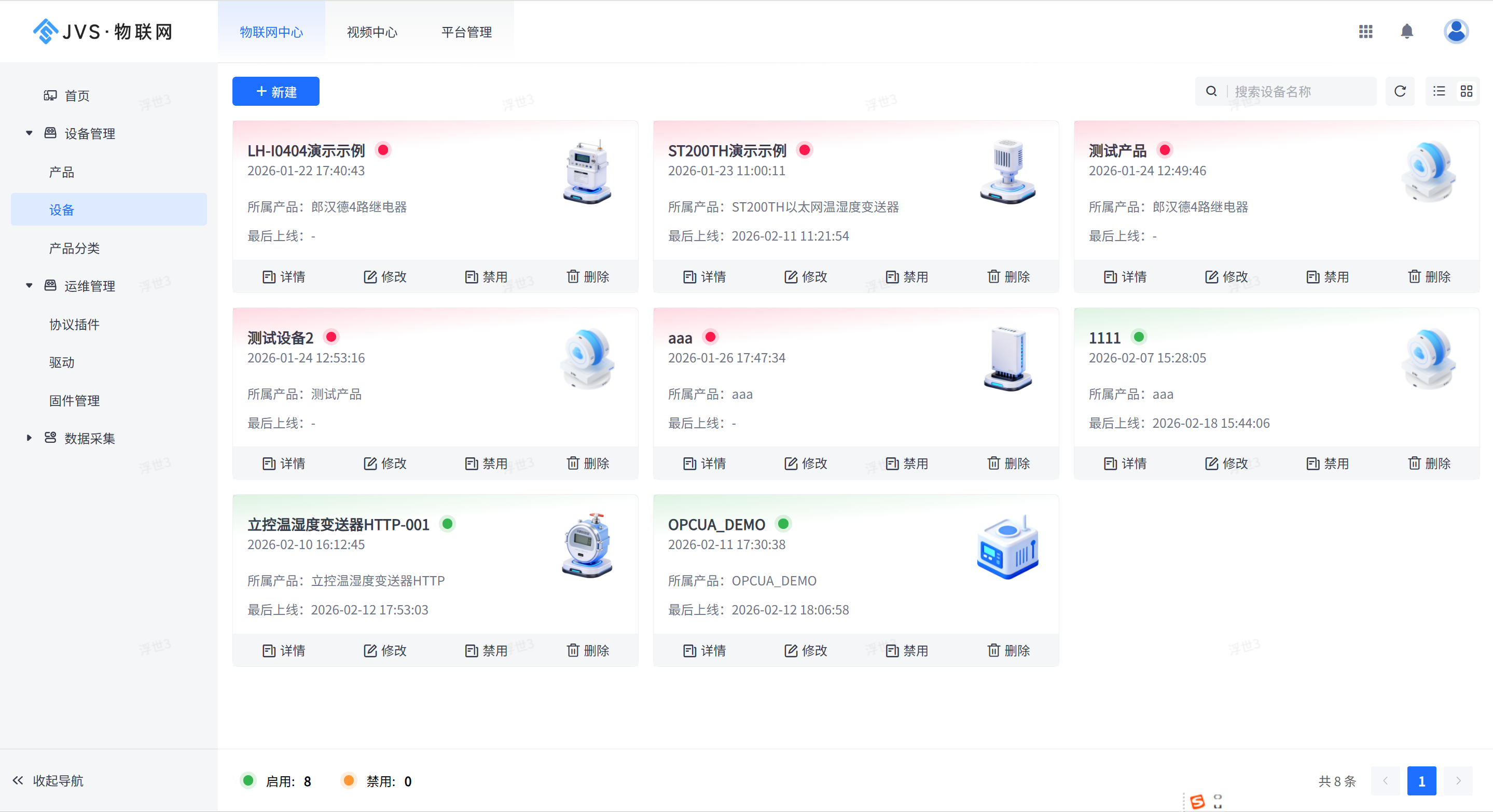

未激活	设备已注册（有 device_id），但平台未收到任何有效上报报文	设备列表状态列显示「未激活」；设备影子为空对象 {}；无属性时间戳
在线	心跳包持续送达（如 MQTT PINGRESP 或 HTTP /ping 成功），网络链路建立	状态列显示「在线」；但影子中属性值全为默认值（如 temperature: null）或缺失字段
数字孪生就绪	首次有效属性/事件上报被平台成功解析并落库，影子中存在带时间戳的非空属性	状态列显示「数字孪生就绪」；影子中 temperature: 25.3 + timestamp: "2024-06-12T09:30:15Z"

✅ 关键认知：在线 ≠ 可联动。这是绝大多数规则静默失效的根源。

---

二、为什么卡在 未激活 或 在线？——协议层与模型层校验失败

▶ 卡在 未激活：首报未抵达或被丢弃

设备注册后，平台仅存元数据（device_id、product_key 等）。必须由设备主动发起符合协议规范的首次上报，平台才启动物模型匹配与影子初始化流程。

常见失败场景（附可验证日志线索）：

• MQTT 报文结构错误：

  bash
  # 错误：主题不匹配（平台要求 productKey/deviceName/user/get）

  mosquitto_pub -t '/sys/a1B2c3D4e5/test001/user/get' -m '{"temperature":25.3}'



  # 正确：使用标准系统主题（以阿里云Link为例）

  mosquitto_pub -t '/sys/a1B2c3D4e5/test001/thing/event/property/post' \

  -m '{"id":"1","version":"1.0","params":{"temperature":25.3},"method":"thing.event.property.post"}'

  若 mosquitto_sub -t '#' 订阅不到该报文，或平台日志中心查不到 device_message_received，即首报未送达。

• HTTP 上报被拦截： 检查请求头 Authorization 是否含有效 token，Content-Type 是否为 application/json，响应码是否为 200 而非 401/403/400。

▶ 卡在 在线：报文抵达但物模型映射失败

设备心跳正常，但属性不上影子 → 说明平台收到了报文，但无法将其字段绑定到物模型定义。

核心校验点（需逐项比对）：

校验项	开发者操作	验证方式
字段标识符完全一致	检查设备报文 key（如 temp） vs 物模型中定义的 identifier（如 temperature）	抓包工具（Wireshark / MQTTX）导出原始报文，与产品模板 TSL JSON 中 properties[].identifier 字段逐字比对（区分大小写、下划线）
数据类型强匹配	设备发送 "temperature": 25.3（float） vs 模板定义为 int32	查看平台设备影子：若字段值为 null 或缺失，且日志出现 type_mismatch，即类型不一致
单位与枚举值显式声明	模板中 unit: "℃"，但设备未在报文中携带单位字段或单位字符串不匹配	TSL 定义中 unit 字段必须与设备实际语义一致，否则部分平台拒绝入库

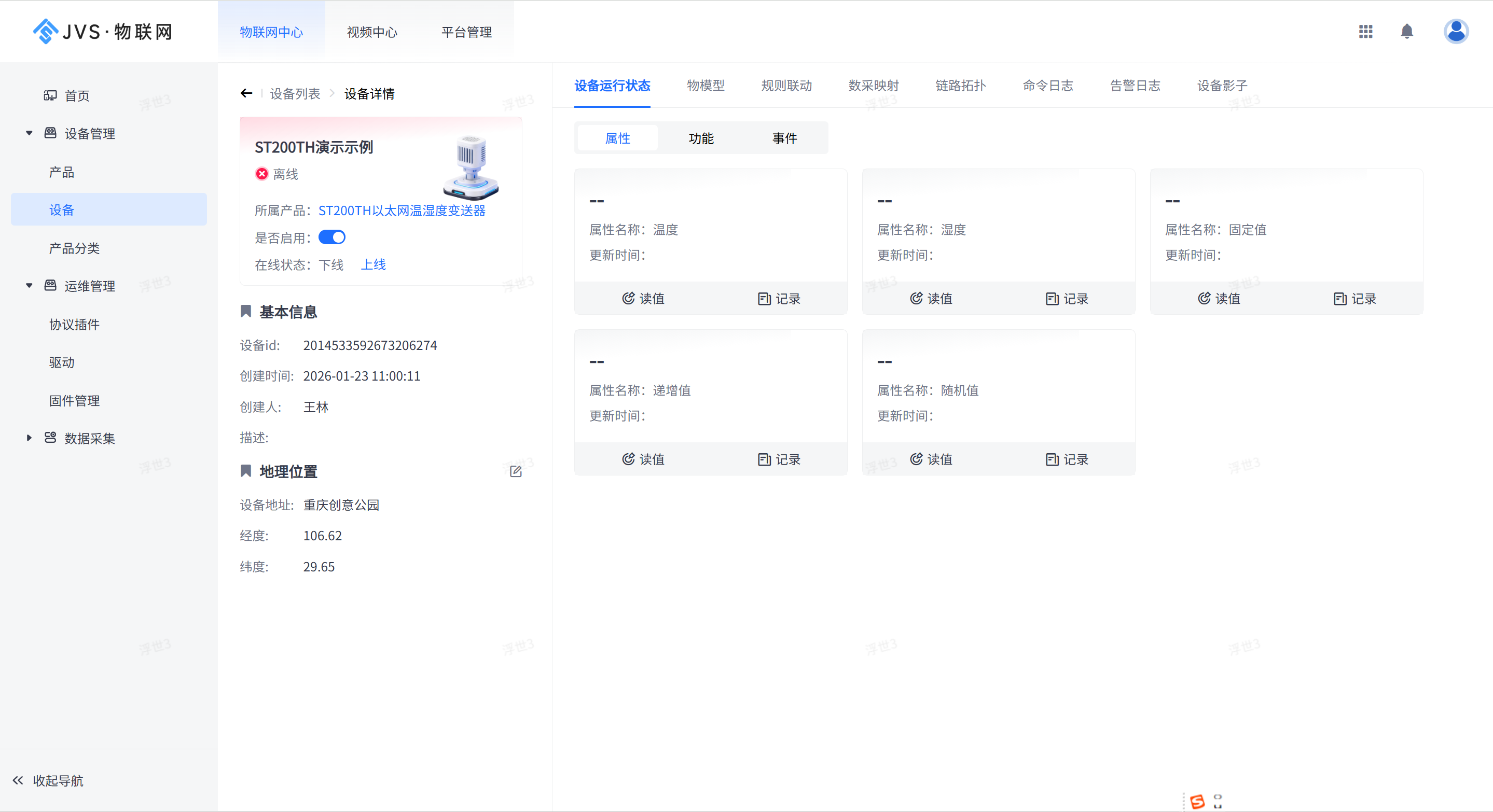

🔍 实操技巧：在设备详情页「设备影子」模块，点击右上角「刷新」，观察属性值是否从 null 变为真实数值 —— 这是数字孪生就绪最直接的可视化证据。

---

三、四步技术验证法（推荐集成到 CI/CD 自动化脚本）

✅ Step 1：状态列断言（UI 层）

python

›

# 使用平台 OpenAPI（示例：调用设备列表接口）

import requests



resp = requests.get(

"https://iot-api.example.com/v1/devices",

params={"device_id": "test001"},

headers={"Authorization": "Bearer <token>"}

)

assert resp.json()["data"][0]["status"] == "digital_twin_ready" # 注意字段名依平台而定

✅ Step 2：影子数据有效性校验（API 层）

bash

›

# curl 获取设备影子

curl -H "Authorization: Bearer <token>" \

"https://iot-api.example.com/v1/devices/test001/shadow" | jq '.state.desired.temperature'

# 输出应为非空浮点数，且 .metadata.version > 0

✅ Step 3：日志中心精准检索（运维层）

• 检索关键词：device_id:test001 AND ("property_post_success" OR "event_post_success") → 确认首报成功

• 检索关键词：device_id:test001 AND "shadow_update_failed" → 定位映射失败原因

✅ Step 4：TSL 与报文 Diff（开发层）

python

⌄

# 伪代码：自动比对 TSL 定义与设备真实报文

import json



tsl = json.load(open("product_tsl.json"))

device_report = {"temp": 25.3, "humi": 60} # 实际抓包数据



for prop in tsl["properties"]:

if prop["identifier"] not in device_report:

print(f"MISSING FIELD: {prop['identifier']}")

elif not isinstance(device_report[prop["identifier"]], get_python_type(prop["dataType"])):

print(f"TYPE MISMATCH: {prop['identifier']} expected {prop['dataType']}")00000000000..

---

四、最佳实践：将数字孪生就绪纳入发布流水线

规则配置不是终点，而是依赖前置状态的后续动作。建议在部署流程中加入强制校验：

1. 注册设备后，自动触发模拟上报脚本（如 Python + Paho-MQTT）；

2. 轮询设备状态 API，超时未达 digital_twin_ready 则中断发布；

3. 规则发布前，执行影子数据快照比对（确保关键属性已同步）；

4. 启用规则后，立即调用测试事件 API 触发一次，验证执行日志是否生成。

⚠️ 最终提醒：平台不会主动提示“数字孪生未就绪”，它只会静默忽略所有对该设备的规则触发。排查的第一步，永远是确认 digital_twin_ready 状态是否存在，而非修改规则本身。

---

互动讨论

你在工业协议对接中是否遇到过 online 但影子为空的情况？是 Modbus 寄存器地址偏移错误，还是 OPC UA 节点路径未映射？欢迎在评论区贴出你的报文片段与 TSL 片段，我们一起做字段级 Diff 分析。
