云计算运维day8--高可用与负载均衡2

组件	作用
Corosync	底层通信引擎,负责集群节点间的心跳检测(确认节点是否存活)、集群状态同步,是Pacemaker的“通信基石”。
Pacemaker	上层资源管理器,基于Corosync提供的节点状态,实现资源(如服务、IP、存储)的调度、故障切换和约束管理。
资源(Resource)	集群需管理的“业务实体”,如虚拟IP(VIP)、Web服务(Nginx)、数据库(MySQL)等,是高可用保护的核心对象。
资源代理（RA）	用于控制资源启停、状态检查的“脚本/程序”(如ocf:heartbeat:IPaddr2 管理VIP),Pacemaker通过RA与资源交互。
约束（Constraint）	定义资源调度规则,如“资源必须运行在特定节点”(位置约束)、“多个资源需在同一节点运行”(共置约束)。

4.核心工作原理：Pacemaker 实现高可用的核心逻辑是“心跳检测 + 故障切换”

        1. 集群初始化：多节点（至少 2 个）通过 Corosync 建立通信，选举出“主节点”（负责资源调度）和“备节点”。

        2. 资源部署：Pacemaker 根据配置，将资源（如 VIP + Nginx）部署到主节点，备节点处于“待命” 状态。

        3. 心跳检测：Corosync 定期在节点间发送“心跳报文”（默认每 1 秒），主节点需向备节点证明自己“存活”。

        4. 故障检测：若备节点长时间（如 5 秒）未收到主节点心跳，判定主节点“故障”，触发切换流程。

        5. 自动切换：Pacemaker 清理主节点上的资源（标记为“失效”），并在备节点上启动资源，最终备节点升级为新主节点，业务恢复访问。

5.典型集群架构：Pacemaker 支持多种集群拓扑，最常用的是“双节点主备架构”

        主节点：运行核心业务资源（如 VIP、应用服务），对外提供服务。

        备节点：实时监控主节点状态，不运行业务资源，仅在主节点故障时接管。

        共享存储（可选）：若业务需数据共享（如 MySQL），需配合共享存储（如 NFS、iSCSI），确保主备节点访问同一数据。

1.2集群管理软件（PCS）

1.2.1基本概念

1.作用：用于配置和管理高可用集群资源。它支持创建集群、配置资源、监控状态、处理故障转移等。

2.解决问题：

1.主用调试机故障，备用调试机检测不到主用调式机，自动生成主机，接管工作

2.当某台后端服务器故障时，调试机不再向故障的服务器发送数据

1.2.2安装软件并启动服务

yum install -y pacemaker pcs psmisc policycoreutils-python    #安装软件
systemctl enable --now pcsd.service    #启动服务

1.2.3命令格式与参数

pcs [选项] <子命令> -[参数]

子命令：

cluster：集群管理，启动/停止集群

node：节点管理，查看节点状态，设置节点属性

resource：资源管理，创建、删除、启动、停止资源

constraint：约束管理，设置启动顺序

status：状态查看，查看集群整体状态

property：配置管理，设置集群属性

1.集群管理：

pcs cluster setup --name mycluster node1 node2    ## 创建集群（在两台节点上执行）
pcs cluster start --all    # 启动集群
pcs cluster stop --all    # 停止集群
pcs cluster status    # 查看集群状态
pcs cluster verify    # 验证集群配置

2.节点管理：

pcs status nodes    # 查看所有节点状态
pcs node standby node1    # 使节点离线（模拟故障）
pcs node unstandby node1    # 使节点重新上线
pcs status    # 查看节点的资源分布

3.资源管理：

pcs resource create vip ocf:heartbeat:IPaddr2 ip=192.168.7.100 cidr_netmask=24 op monitor interval=30s    # 创建一个资源（如虚拟 IP）
pcs resource create nginx systemd:nginx op monitor interval=30s    # 创建一个 Nginx 服务资源
pcs resource list    # 查看所有资源
pcs resource show    # 查看资源状态
pcs resource start vip    # 启动资源
pcs resource stop vip    #停止资源
pcs resource restart vip    #重启资源
pcs resource delete vip    # 删除资源
pcs resource move vip node1    # 设置资源在特定节点上优先运行

4.约束管理：

pcs constraint colocation add vip with nginx  #设置资源共置（vip 和 nginx 必须运行在同一节点）
pcs constraint order start vip then start nginx    # 设置资源启动顺序（先启动 vip，再启动 nginx）
pcs constraint location vip prefers node1=200    # 设置资源位置偏好（优先在 node1 运行）
pcs constraint show    # 查看所有约束

5.属性管理：

pcs property set stonith-enabled=false    # 禁用 STONITH（测试环境常用）
pcs property set resource-stickiness=100    # 设置集群默认资源超时时间
pcs property list    # 查看所有属性
pcs property show stonith-enabled    # 查看特定属性值

1.3实现调试机的Pacemaker高可用

1.3.1准备工作

1.定义两台调试机，一个后端服务器，一台测试机域名已完成解析

server4:调试机，IP192.168.7.140

server7:调试机，IP192.168.7.143

server5:后端服务器，IP192.168.7.141

server6：后端服务器，IP192.168.7.142

VIP：192.168.7.100

2.同步两台调试机的时间

server 4和server7：

systemctl restart chronyd

如果系统中没安装chronyd服务，按以下步骤安装

yum install -y chrony.x86_64
vim /etc/chrony.conf    #编辑配置文件
#添加以下内容：
server ntp1 .aliyun.com iburst    #设置阿里云时间

systemctl enable --now chronyd    #启动并开机自启
date    #查看时间，用于测试

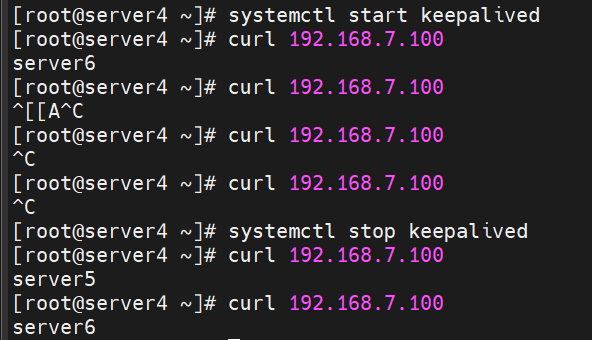

3.关闭keepalived，两个服务同时启动，会造成curl卡死的情况

systemctl stop keepalived

1.3.2安装软件服务

1.两台调试机上安装pcs等软件和依赖，并启用服务

server4和server7上：

yum install -y pacemaker pcs psmisc policycoreutils-python
systemctl enable --now pcsd.service

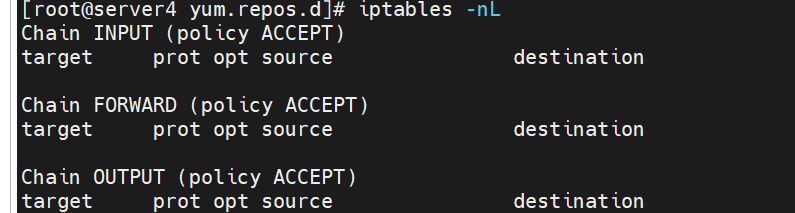

2.两台调试机清空防火墙配置，并查看防火墙规则

server4和server7：

iptables -C    #清空规则
iptables -Ln    #查看防火墙配置

3.在两台调试机上，为你的hacluster用户配置密码

server4和server7：

echo 你的密码 | passwd --stdin hacluster

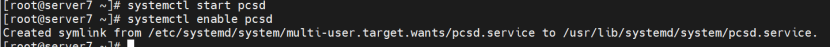

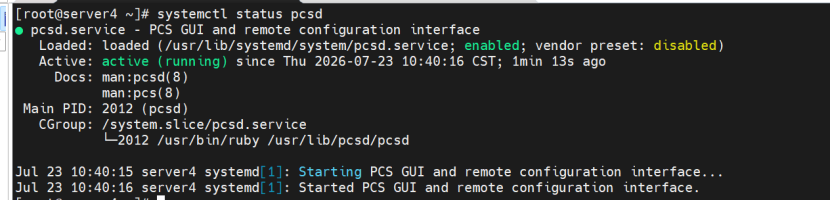

4.两台调试机上，启动pscd服务并设置开机自启

server4和server7：

systemctl start pcsd
systemctl enable pcsd

1.3.3配置corosync

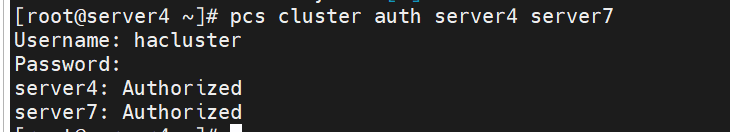

1.认证集群点：一台调试机上，在server4和server7之间建立集群通信信任关系，让它们能够互相认证。

server4上：

pcs cluster auth server4 server7

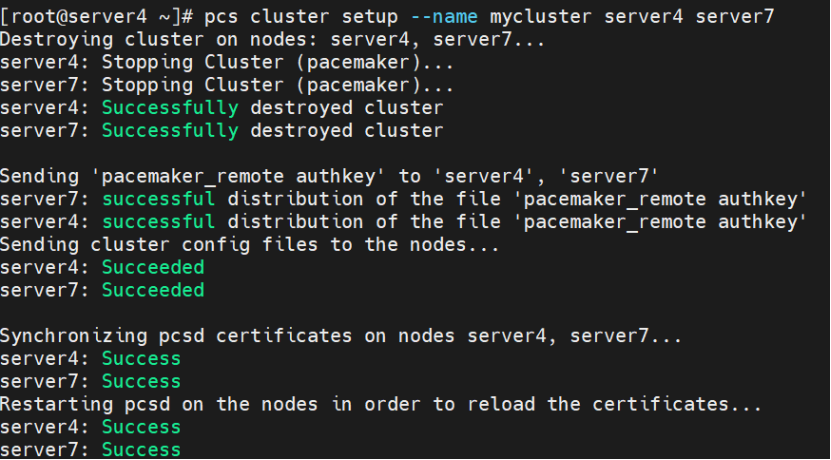

2.在server4上，创建一个名为mycluster的集群，并将server4和server7作为集群节点加入。

server4:

pcs cluster setup --name mycluster server4 server7

1.3.4启动集群

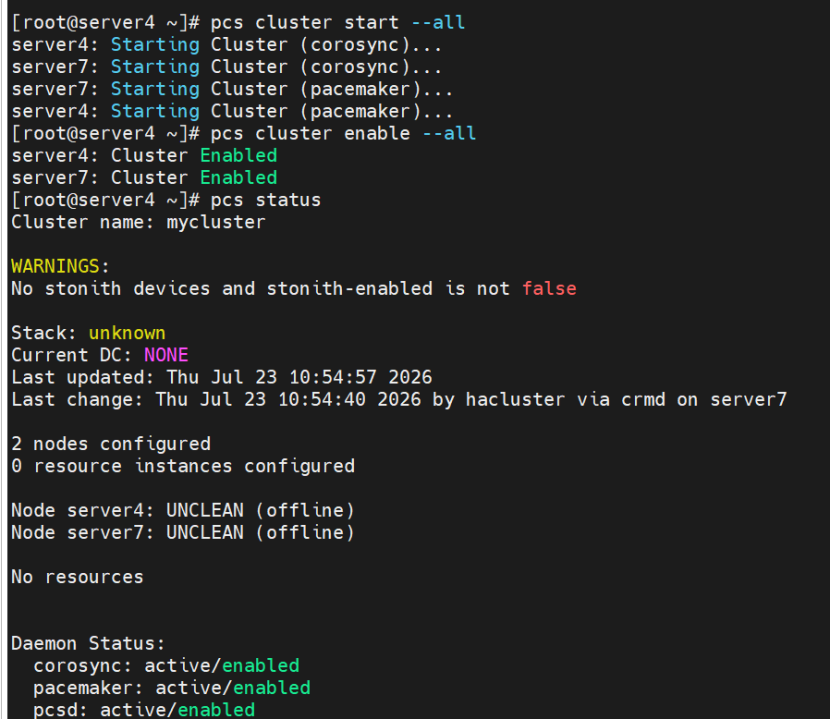

1.在一台调试机上启动并设置开机自启集群

server4:

pcs cluster start --all     #启动集群
pcs cluster enable --all     #设置开机自启
pcs status    #查看状态

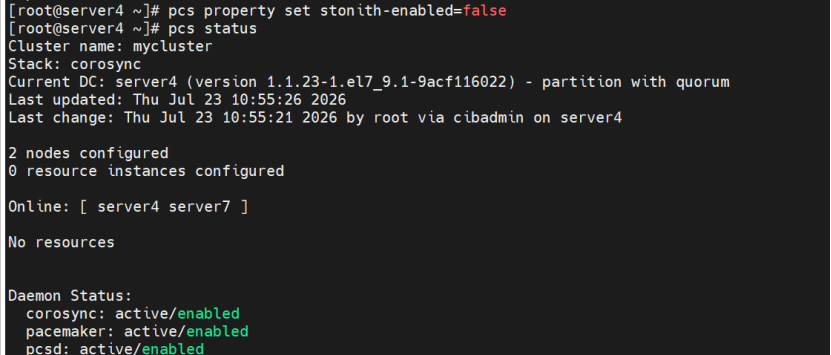

2.在一台调试机上主动关闭电源管理，避免没有配置电源管理时资源无法启动

电源管理：强制断电故障节点，防止数据损坏。

server4:

pcs property set stonith-enabled=false
pcs status    #查看状态

3.校验集群：在一台调试机上，校验集群

server4:

crm_verify -L

1.3.5创建集群资源

1.在一台调试机上，用于在Pacemaker上创建一个名为vip集群资源，该资源会在集群节点之间浮动，确保 VIP 始终可用

server4:

pcs resource create vip ocf:heartbeat:IPaddr2 ip=192.168.7.100 op monitor interval=30s

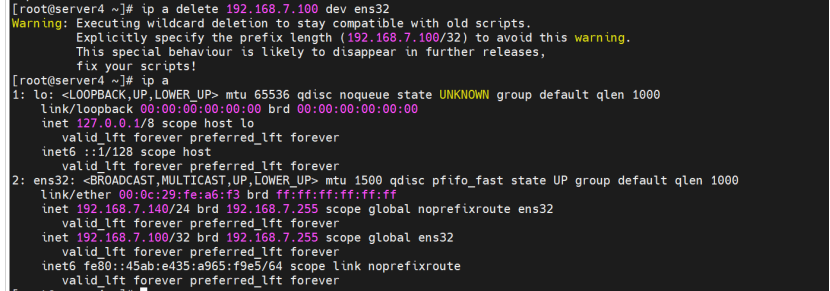

2.测试：在server4上手动移除VIP（192.168.7.100），观察VIP是否存在

ip a del 192.168.7.100 dev ens32    #手动删除VIP
ip a     #查看系统IP

1.3.6节点失效备源

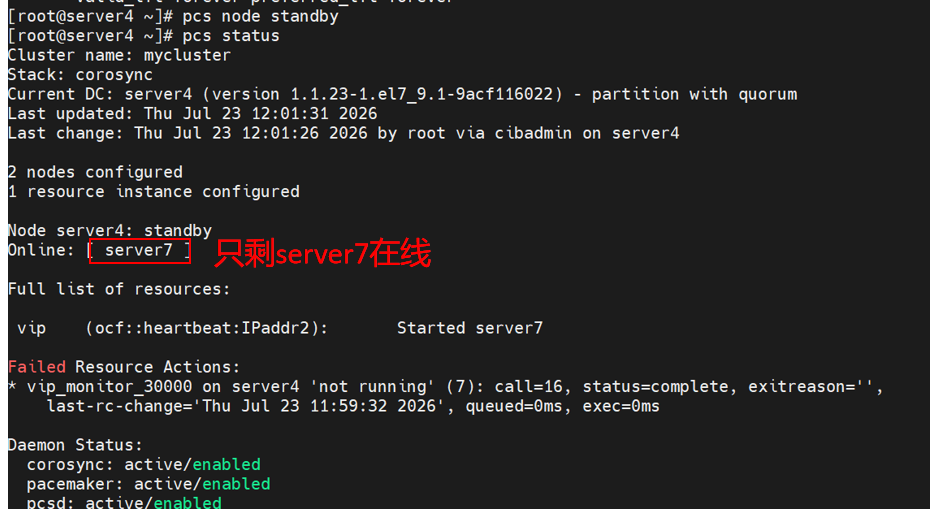

1.在一台调试机上使节点离线，观察资源失效后是否转移至另一台调试机上

server4:

pcs node standby    #节点离线
pcs status    #查看集群上所用的调试机

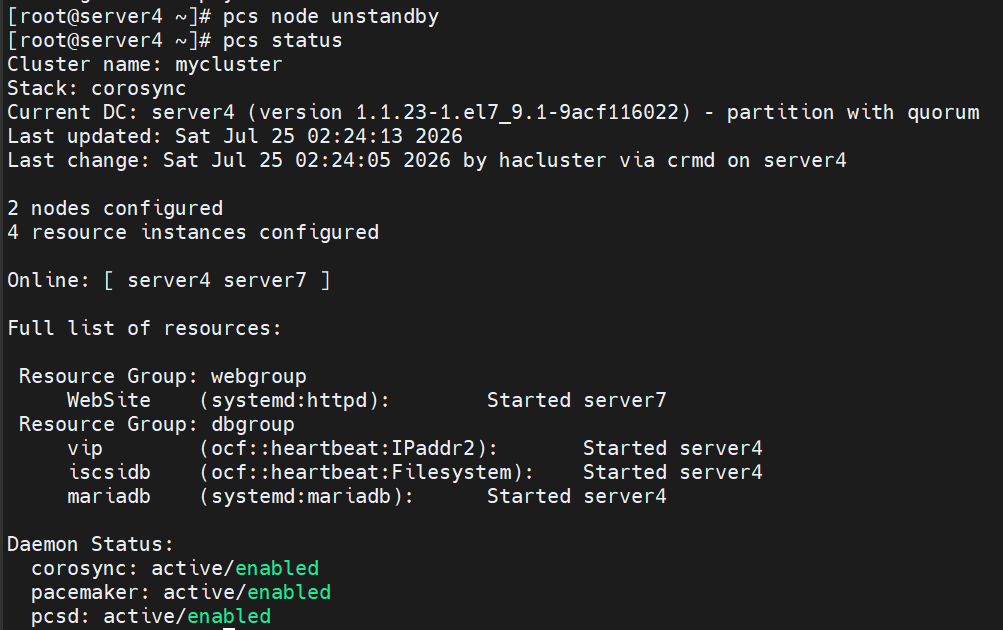

2.验证成功后，恢复server4上的节点：

server4:

pcs node unstandby
pcs status

1.3.7添加apache 服务资源

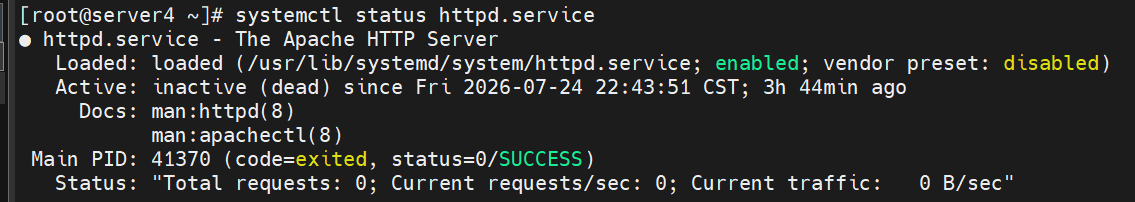

1.确保server4和server7上，确保httpd服务运行

server4和server7:

systemctl status httpd

2.在一台调度机上，让Pacemaker管理httpd服务，每 1 分钟检查一次服务状态。

server4上:

pcs resource create WebSite systemd:httpd op monitor interval=1min

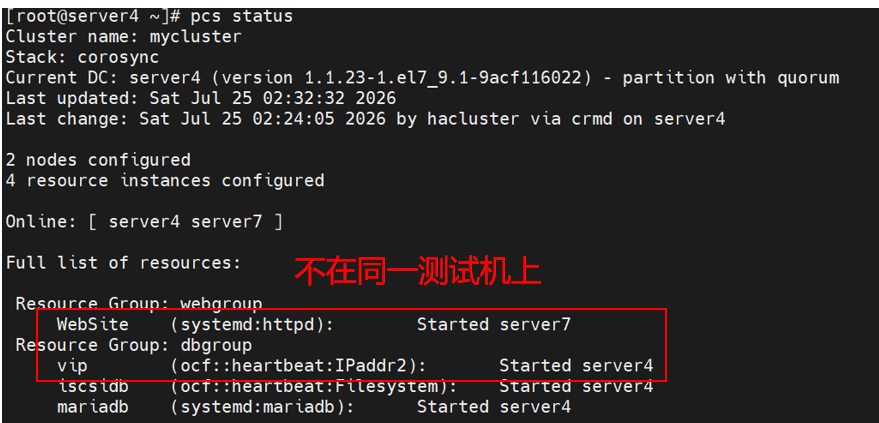

3.如果出现vip和WebSite不在同一调试机上，则创建资源组，强制资源运行在同一节点

pcs resource group add webgroup vip WebSite

出现以下原因：

解决：将两个服务加入到一个资源组中

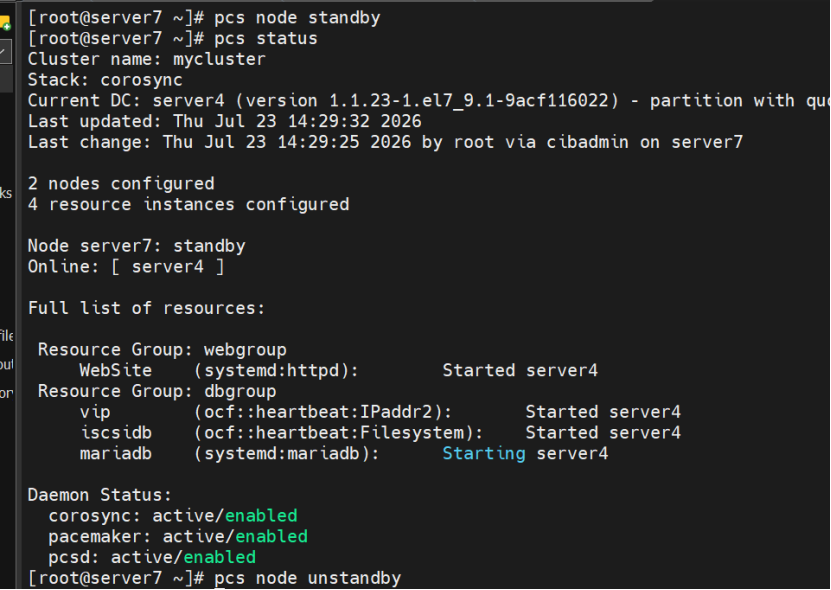

1.3.8测试

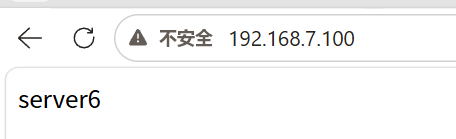

1.在windwos端使用VIP访问后端服务器server5，server6

2.临时停止server4的节点，观察是否能够访问后端服务器

server4：

pcs node standby

1.3.9删除集群资源（不用做，用来补充）

pcs resource group remove webgroup    #删除资源组
pcs resource delete vip   #删除资源
pcs resource delete WebSite    #删除资源

1.4实现数据库的高可用

server5：输出端，客户端访问的数据库所在服务器

server4,server7：客户端

1.4.1配置ISCSI输出端

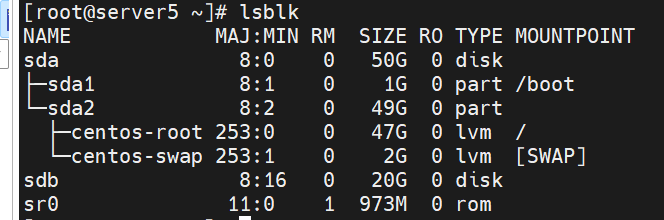

1.在server5 上添加虚拟机磁盘 /dev/sdb

lsblk

2.安装软件(targetcli)

yum install -y targetcli    #安装软件
systemctl enable --now target

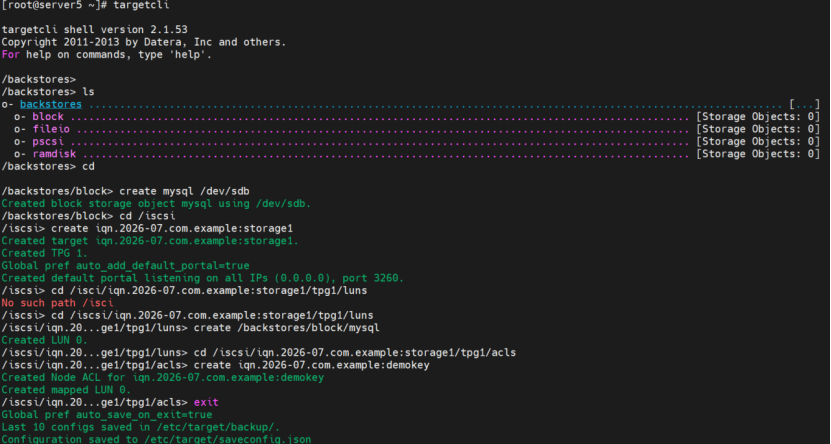

3.创建ISCSI存储(看day5详解)

targetcli

1.4.2配置ISCSI客户端

1.在两台客户端上安装ISCSI客户端和数据库服务

server4,server7：

yum install -y mariadb-server
yum install -y iscsi-initiator-utils.x86_64
systemctl enable --now iscsi

2.在两台服务端上，配置ISCSI文件

server4和server7:

vim /etc/iscsi/initiatorname.iscsi
#添加你自己配置的认证文件
InitiatorName=iqn.2026-07.com.example:demonky
systemctl restart iscsid

iscsiadm -m discovery -t st -p 192.168.7.141    #发现服务，你的后端服务IP
iscsiadm -m node -l    #登录服务

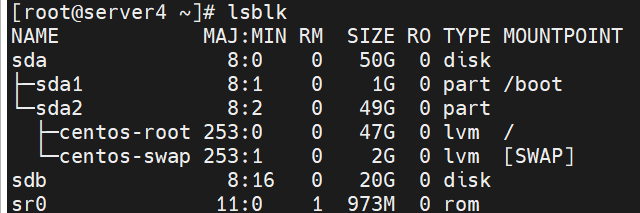

lsblk    #查看硬盘资源是否加入到server4和server7中

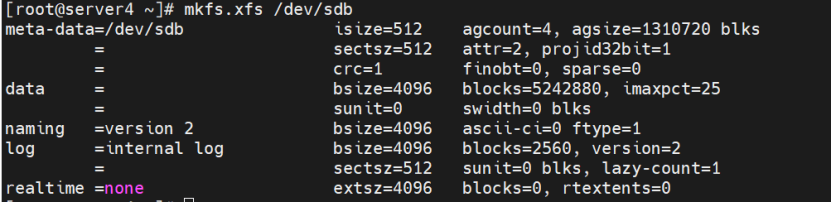

3.分区格式化:在一台调试机上进行即可

server4:我这里直接格式化了整块硬盘

fdisk /dev/sdb（可选）    #这里可选，创建分区或者用整块盘均可，注意设备名是你新发现的硬盘
mkxfs.xfs    /dev/sbd

4.sever4上，挂载设备，并设置目录所有者和所有组

server4:

mount /dev/sdb /var/lib/mysql
chown mysql.mysql /var/lib/mysql
systemctl restart mariadb

5.server4上，停止数据库服务,卸载

server4:

systemctl stop mariabd.service
unmount /var/lib/mysql

6. 在server7上，配置ISCSI认证服务，重启，登录服务

vim /etc/iscsi/initiatorname.iscsi
#添加你自己配置的认证文件
InitiatorName=iqn.2026-07.com.example:demonky
systemctl restart iscsid

iscsiadm -m discovery -t st -p 192.168.7.141    #发现服务，你的后端服务IP
iscsiadm -m node -l    #登录服务

1.4.3整合 iscsi 存储和 mariadb 数据库

1.如果之前没删除资源组，在这里一删

pcs resource group remove webgroup    #删除资源组
pcs resource delete vip   #删除资源
pcs resource delete WebSite    #删除资源

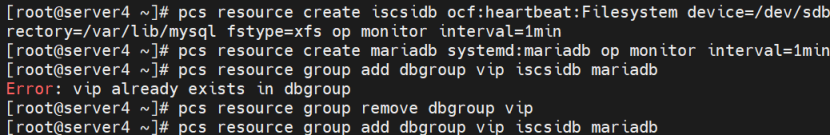

2.在server4上创建 iscsudb和mariabd资源，并添加到一个资源组中

pcs resource create iscsidb ocf:heartbeat: Filesystem device=/dev/sdb rectory=/var/lib/mysql fstype=xfs op monitor interval=1min
pcs resource create mariadb systemd:mariadb op monitor interval=1mi
pcs resource group add dbgroup vip iscsidb mariadb
