配电网电缆线损工程估算简化迭代法及python实现
1. 目的与适用范围
本方法用于快速估算地沟敷设电缆在给定负载电流、环境温度及谐波条件下的电能损耗(线损),并评估温度、负载和谐波对线损的影响。
- 适用场景:综合能源站充电桩供电回路,谐波含量较低(THD < 5%)。
- 方法特点:基于 IEC 60287 简化,采用迭代热平衡,参数取值结合工程经验,适合设计阶段和运营估算。
2. 理论基础
2.1. 导体电阻的温度效应
Rdc(T)=R20×[1+α20(T−20)]R_{dc}(T) = R_{20} \times [1 + \alpha_{20} (T - 20)]Rdc(T)=R20×[1+α20(T−20)]
- R20R_{20}R20:20℃时导体直流电阻(Ω/km,查电缆手册)
- α20\alpha_{20}α20:电阻温度系数,铜取 0.00393 /℃,铝取 0.00403 /℃
- TTT:导体实际工作温度(℃)
2.2. 集肤效应与邻近效应(交流电阻)
交流电阻 RacR_{ac}Rac 为直流电阻乘以交流系数:
Rac=Rdc(1+Ys+Yp)R_{ac} = R_{dc} (1 + Y_s + Y_p)Rac=Rdc(1+Ys+Yp)
集肤效应因子 YsY_sYs 和邻近效应因子 YpY_pYp 按 IEC 60287-1-1 简化公式计算:
集肤效应因子
xs2=8πfRdc×10−7ksx_s^2 = \frac{8\pi f}{R_{dc}} \times 10^{-7} k_sxs2=Rdc8πf×10−7ks
Ys=xs4192+0.8xs4Y_s = \frac{x_s^4}{192 + 0.8 x_s^4}Ys=192+0.8xs4xs4
- fff:频率(Hz),若考虑谐波可用等效频率 feqf_{eq}feq(见 2.4 节)
- RdcR_{dc}Rdc:直流电阻(Ω/m,注意单位)
- ksk_sks:导体结构系数,圆形绞合导体取 1
邻近效应因子(适用于三根单芯电缆呈等边三角形排列)
xp2=8πfRdc×10−7kpx_p^2 = \frac{8\pi f}{R_{dc}} \times 10^{-7} k_pxp2=Rdc8πf×10−7kp
Yp=xp4192+0.8xp4(ds)2×2.9Y_p = \frac{x_p^4}{192 + 0.8 x_p^4} \left( \frac{d}{s} \right)^2 \times 2.9Yp=192+0.8xp4xp4(sd)2×2.9
- kpk_pkp:系数,圆形绞合导体取 1
- ddd:导体直径(mm)
- sss:导体中心间距(mm)
若电缆为多芯或排列不同,公式需调整,本简化版本采用三角形排列典型公式。
2.3. 热平衡与导体温度迭代
导体稳态温度由热平衡决定:
Ploss=I2×Rac×nP_{loss} = I^2 \times R_{ac} \times nPloss=I2×Rac×n
Tcond=Tamb+Ploss×RthT_{cond} = T_{amb} + P_{loss} \times R_{th}Tcond=Tamb+Ploss×Rth
- III:负载电流有效值(A)
- nnn:相数(三相取 3)
- TambT_{amb}Tamb:地沟内环境温度(℃)
- RthR_{th}Rth:从导体到环境的总热阻(℃·m/W),包含绝缘、护层及外部环境热阻,需根据电缆结构和敷设条件估算。
迭代步骤:
- 假设初始导体温度 Tcond(0)T_{cond}^{(0)}Tcond(0)(如 Tamb+10T_{amb} + 10Tamb+10)。
- 计算当前温度下的 RdcR_{dc}Rdc、YsY_sYs、YpY_pYp、RacR_{ac}Rac。
- 计算损耗 PlossP_{loss}Ploss 及新温度 Tcond(1)=Tamb+PlossRthT_{cond}^{(1)} = T_{amb} + P_{loss} R_{th}Tcond(1)=Tamb+PlossRth。
- 重复 2~3 步直至 ∣Tcond(k)−Tcond(k−1)∣<ε|T_{cond}^{(k)} - T_{cond}^{(k-1)}| < \varepsilon∣Tcond(k)−Tcond(k−1)∣<ε(如 0.5℃)。
2.4. 谐波影响的简化处理
当谐波含量低于 5% 时,可近似忽略其对交流电阻的增量,仅按基波 50 Hz 计算。
若需粗略估计,可用等效频率法:
feq=∑hhIh2∑Ih2⋅f1f_{eq} = \frac{\sum_{h} h I_h^2}{\sum I_h^2} \cdot f_1feq=∑Ih2∑hhIh2⋅f1
其中 hhh 为谐波次数,IhI_hIh 为各次谐波电流有效值。将 feqf_{eq}feq 代入YsY_sYs、YpY_pYp 公式。
3. 参数取值依据与建议
3.1. 参数取值依据表
| 参数 | 符号 | 典型值 / 依据 | 来源/备注 |
|---|---|---|---|
| 20℃直流电阻 | R20R_{20}R20 | 查电缆样本(如 YJV-0.6/1kV,截面 95mm² 铜芯 R20=0.193Ω/kmR_{20}=0.193 Ω/kmR20=0.193Ω/km) | GB/T 3956 |
| 温度系数 | α20\alpha_{20}α20 | 铜 0.00393,铝 0.00403 | IEC 60287 |
| 导体直径 | ddd | 根据截面计算或查表(如 95mm² 铜导体直径约 11.0 mm) | 经验公式 d≈1.13Sd \approx 1.13\sqrt{S}d≈1.13S |
| 导体间距 | sss | 对于品字形排列,s≈d+2×s \approx d + 2\timess≈d+2×绝缘厚度;例如 YJV-0.6/1kV 绝缘厚度约 1.5mm,则 s≈11+3=14mms \approx 11+3=14 mms≈11+3=14mm | 电缆结构 |
| 频率 | fff | 基波 50 Hz;若有谐波,用等效频率 | |
| 集肤/邻近系数 | ks,kpk_s, k_pks,kp | 圆形绞合导体取 1 | IEC 60287 |
| 总热阻 | RthR_{th}Rth | 需根据电缆结构和敷设环境估算,典型范围 0.8~3.5 ℃·m/W。 | 具体根据敷设条件查表3.2 |
| 内部热阻 T1T_1T1(绝缘):T1=ρT2πln(1+2t1/d)T_1 = \frac{\rho_T}{2\pi} \ln(1+2t_1/d)T1=2πρTln(1+2t1/d),XLPE 热阻系数 ρT≈3.5\rho_T \approx 3.5ρT≈3.5 K·m/W,t1 为绝缘厚度。 | IEC 60287 | ||
| 外部热阻 T4T_4T4(地沟空气):可简化为 T4=1πDehT_4 = \frac{1}{\pi D_e h}T4=πDeh1,DeD_eDe 电缆外径,h 对流换热系数,静止空气取 5~10 W/(m²·K)。 | 工程手册 | ||
| 环境温度 | TambT_{amb}Tamb | 地沟内夏季最高可取 40℃,冬季最低 -20℃,依据当地气候。 | 设计规范 |
| 负载电流 | III | 充电桩实际运行电流(有效值) | 运营数据 |
总热阻估算示例:
对于 YJV-0.6/1kV 3×95 电缆,导体直径 11.0 mm,绝缘厚度 1.5 mm,外护层厚度 2.0 mm,外径约 35 mm。
- 内部热阻 T1=3.52πln(1+2×1.5/11.0)≈0.14T_1 = \frac{3.5}{2\pi} \ln(1+2\times1.5/11.0) \approx 0.14T1=2π3.5ln(1+2×1.5/11.0)≈0.14 ℃·m/W
- 外部热阻(对流):设 h=8 W/(m²·K),T4=1π×0.035×8≈1.14T_4 = \frac{1}{\pi\times0.035\times8} \approx 1.14T4=π×0.035×81≈1.14 ℃·m/W
- 总热阻 Rth=T1+T4≈1.28R_{th} = T_1 + T_4 \approx 1.28Rth=T1+T4≈1.28 ℃·m/W
实际应用中,建议根据现场条件(地沟通风、电缆密集程度)调整 T4T_4T4,或参考类似项目实测数据。
3.2. 热阻取值方法建议
在电缆数量多、型号杂的工程现场,逐一获取每根电缆的绝缘厚度、外径、材料热阻系数确实不现实。针对地沟敷设场景,确实有更简洁的工程估算方法,核心思路是将复杂的热阻计算简化为基于敷设条件和经验的“热阻区间值”。
3.2.1. 热路合并法(半简化)
对于多根电缆,不需要每根单独计算内部热阻(T1、T2、T3),而是采用“等效电缆”概念:
- 将电缆群视为一个组合热源
- 散热路径简化为:电缆表面→地沟空气→沟壁→土壤
- 主要关注外部热阻T4,因为它占主导地位(通常占总热阻60%~80%)
3.2.2. 经验取值表法(最简洁)
根据电缆数量、敷设密度、地沟通风条件,直接查表取总热阻Rth的工程推荐值。这是目前工程设计中常用的方法。
地沟敷设电缆总热阻Rth经验取值表,下表基于IEC 60287和多个工程项目的实测数据综合给出:
| 敷设条件 | 电缆数量 | 通风情况 | 推荐Rth范围 (℃·m/W) | 典型取值 (℃·m/W) | 说明 |
|---|---|---|---|---|---|
| 稀疏敷设 | ≤3根 | 良好自然通风 | 0.8 ~ 1.2 | 1.0 | 电缆间距大,热量易散 |
| 中等密集 | 4~9根 | 一般通风 | 1.2 ~ 1.8 | 1.5 | 常见于综合能源站地沟 |
| 密集敷设 | ≥10根 | 通风较差 | 1.8 ~ 2.5 | 2.0 | 热量积聚明显 |
| 密闭地沟 | 任意 | 无通风 | 2.5 ~ 3.5 | 3.0 | 需特别注意温升 |
取值依据:
- 土壤热阻系数:一般取1.2 K·m/W(中等湿度土壤),干燥砂土可达2.5~3.0
- 电缆表面散热:静止空气中表面散热系数约5~10 W/(m²·K)
- 地沟尺寸影响:沟宽>0.8m、沟深>1.0m时,散热条件优于窄浅地沟
修正系数(可选):
若已知土壤类型,可对上述取值进行修正:
- 潮湿粘土/沙土:×0.8
- 中等湿度土壤:×1.0
- 干燥砂土/碎石:×1.3~1.5
4. Python 实现代码
基于简化思路,让总热阻Rth由用户直接输入(根据上表选择),不再分解计算内部热阻。同时增加敏感性分析功能,便于评估温度、负载、热阻变化的影响。
"""
电缆线损工程估算简化迭代法(适用于地沟通风条件)
直接输入总热阻Rth,无需分解电缆参数
"""
import math
import matplotlib.pyplot as plt
import numpy as np
def cable_loss_simple(
R20, # 20℃直流电阻,Ω/m
I, # 负载电流有效值,A
Rth, # 总热阻,℃·m/W(直接查表输入)
Tamb=30.0, # 环境温度,℃
alpha=0.00393, # 电阻温度系数,铜取0.00393
harmonics=None, # 等效频率
f=50.0, # 频率,Hz
n_phases=3, # 相数
ks=1.0, # 集肤系数
kp=1.0, # 邻近系数
d_s_ratio=None, # 可选:若需要估算集肤邻近效应,输入直径/间距比(d/s)
max_iter=20,
tol=0.5, # 收敛判断中的 tol=0.1 可能过严,工程上 0.5℃ 已足够,但保留也无妨
T_max=None # 可选,绝缘允许温度,如 XLPE 取 90
):
"""
简化迭代法计算线损
参数:
R20: 20℃直流电阻 (Ω/m)
I: 负载电流有效值 (A) —— 若提供 harmonics,此 I 应为总电流有效值
Rth: 总热阻 (℃·m/W) —— 根据敷设条件查表输入
Tamb: 环境温度 (℃)
alpha: 电阻温度系数 (/℃)
harmonics: 可选,谐波列表,格式 [(次数, 电流有效值), ...]
f: 基波频率 (Hz),默认 50
n_phases: 相数
ks: 集肤效应系数,默认 1
kp: 邻近效应系数,默认 1
d_s_ratio: 可选,导体直径与间距比 (d/s),用于估算邻近效应;若不提供则忽略邻近效应
max_iter: 最大迭代次数
tol: 收敛容差 (℃)
返回:
dict: 包含导体温度、交流电阻、线损等
"""
# 若提供了谐波,计算等效频率
if harmonics:
I_total_sq = I**2
f_eq_num = sum(h * Ih**2 for h, Ih in harmonics)
f_eff = f_eq_num / I_total_sq * f
else:
f_eff = f
# 初始温度假设
T_cond = Tamb + 10.0
converged = False
for _ in range(max_iter):
# 1. 直流电阻温度修正
R_dc = R20 * (1 + alpha * (T_cond - 20))
# 2. 集肤效应因子
xs2 = (8 * math.pi * f_eff / R_dc) * 1e-7 * ks
Ys = xs2**2 / (192 + 0.8 * xs2**2) if xs2 > 0 else 0.0
# 3. 邻近效应因子(如果提供了d/s比)
Yp = 0.0
if d_s_ratio:
xp2 = (8 * math.pi * f_eff / R_dc) * 1e-7 * kp
Yp = (xp2**2 / (192 + 0.8 * xp2**2)) * (d_s_ratio**2) * 2.9
# 4. 交流电阻
R_ac = R_dc * (1 + Ys + Yp)
# 5. 总损耗
P_loss = n_phases * I**2 * R_ac
# 6. 新温度
T_new = Tamb + P_loss * Rth
if abs(T_new - T_cond) < tol:
T_cond = T_new
converged = True
break
T_cond = T_new
# 重新计算最终值(基于收敛温度)
R_dc_final = R20 * (1 + alpha * (T_cond - 20))
xs2_final = (8 * math.pi * f_eff / R_dc_final) * 1e-7 * ks
Ys_final = xs2_final**2 / (192 + 0.8 * xs2_final**2) if xs2_final > 0 else 0.0
Yp_final = 0.0
if d_s_ratio:
xp2_final = (8 * math.pi * f_eff / R_dc_final) * 1e-7 * kp
Yp_final = (xp2_final**2 / (192 + 0.8 * xp2_final**2)) * (d_s_ratio**2) * 2.9
R_ac_final = R_dc_final * (1 + Ys_final + Yp_final)
P_loss_final = n_phases * I**2 * R_ac_final
# 可选温度警告
warning = None
if T_max and T_cond > T_max:
warning = f"导体温度 {T_cond:.1f}℃ 超过允许值 {T_max}℃"
return {
'T_cond': round(T_cond, 1),
'R_ac': round(R_ac_final, 8),
'P_loss': round(P_loss_final, 3), # W/m
'loss_per_km': round(P_loss_final, 3), # kW/km(数值相等)
'converged': converged,
'warning': warning
}
def sensitivity_analysis(
R20, I_base, Rth_base, Tamb_base,
I_range=None, Tamb_range=None, Rth_range=None
):
"""
敏感性分析:分别考察负载、环境温度、热阻对线损的影响
"""
results = {}
# 1. 负载影响
if I_range:
I_vals = I_range
losses = []
temps = []
for I in I_vals:
res = cable_loss_simple(R20, I, Rth_base, Tamb_base)
losses.append(res['loss_per_km'])
temps.append(res['T_cond'])
results['I'] = {'vals': I_vals, 'loss': losses, 'temp': temps}
# 2. 环境温度影响
if Tamb_range:
Tamb_vals = Tamb_range
losses = []
temps = []
for Tamb in Tamb_vals:
res = cable_loss_simple(R20, I_base, Rth_base, Tamb)
losses.append(res['loss_per_km'])
temps.append(res['T_cond'])
results['Tamb'] = {'vals': Tamb_vals, 'loss': losses, 'temp': temps}
# 3. 热阻影响
if Rth_range:
Rth_vals = Rth_range
losses = []
temps = []
for Rth in Rth_vals:
res = cable_loss_simple(R20, I_base, Rth, Tamb_base)
losses.append(res['loss_per_km'])
temps.append(res['T_cond'])
results['Rth'] = {'vals': Rth_vals, 'loss': losses, 'temp': temps}
return results
def plot_sensitivity(results):
"""绘制敏感性分析图"""
plt.rcParams['font.sans-serif']=['SimHei'] #显示中文标签
plt.rcParams['axes.unicode_minus']=False
fig, axes = plt.subplots(1, 3, figsize=(15, 4))
# 负载影响
if 'I' in results:
ax = axes[0]
ax2 = ax.twinx()
ax.plot(results['I']['vals'], results['I']['loss'], 'b-o', label='线损')
ax2.plot(results['I']['vals'], results['I']['temp'], 'r--s', label='导体温度')
ax.set_xlabel('负载电流 (A)')
ax.set_ylabel('线损 (kW/km)', color='b')
ax2.set_ylabel('导体温度 (℃)', color='r')
ax.set_title('负载电流影响')
# 环境温度影响
if 'Tamb' in results:
ax = axes[1]
ax2 = ax.twinx()
ax.plot(results['Tamb']['vals'], results['Tamb']['loss'], 'b-o', label='线损')
ax2.plot(results['Tamb']['vals'], results['Tamb']['temp'], 'r--s', label='导体温度')
ax.set_xlabel('环境温度 (℃)')
ax.set_ylabel('线损 (kW/km)', color='b')
ax2.set_ylabel('导体温度 (℃)', color='r')
ax.set_title('环境温度影响')
# 热阻影响
if 'Rth' in results:
ax = axes[2]
ax2 = ax.twinx()
ax.plot(results['Rth']['vals'], results['Rth']['loss'], 'b-o', label='线损')
ax2.plot(results['Rth']['vals'], results['Rth']['temp'], 'r--s', label='导体温度')
ax.set_xlabel('总热阻 Rth (℃·m/W)')
ax.set_ylabel('线损 (kW/km)', color='b')
ax2.set_ylabel('导体温度 (℃)', color='r')
ax.set_title('热阻影响')
plt.tight_layout()
plt.show()
# ==================== 使用示例 ====================
if __name__ == '__main__':
# 电缆参数:YJV-0.6/1kV 3×95 铜芯
R20 = 0.193e-3 # 0.193 Ω/km → Ω/m
print("="*60)
print("电缆线损估算(简化迭代法)")
print("="*60)
# 场景1:稀疏敷设,通风良好
print("\n【场景1】稀疏敷设,地沟通风良好")
print("-"*40)
res1 = cable_loss_simple(
R20=R20,
I=200.0,
Rth=1.0, # 查表:稀疏敷设典型值
Tamb=30.0,
d_s_ratio=11/14 # 可选:估算邻近效应
)
print(f"导体温度: {res1['T_cond']} ℃")
print(f"交流电阻: {res1['R_ac']:.8f} Ω/m")
print(f"线损: {res1['P_loss']:.3f} W/m ({res1['loss_per_km']:.3f} kW/km)")
# 场景2:中等密集,常规地沟
print("\n【场景2】中等密集,常规地沟")
print("-"*40)
res2 = cable_loss_simple(
R20=R20,
I=200.0,
Rth=1.5, # 查表:中等密集典型值
Tamb=30.0,
d_s_ratio=11/14
)
print(f"导体温度: {res2['T_cond']} ℃")
print(f"交流电阻: {res2['R_ac']:.8f} Ω/m")
print(f"线损: {res2['P_loss']:.3f} W/m ({res2['loss_per_km']:.3f} kW/km)")
# 场景3:密集敷设,通风差
print("\n【场景3】密集敷设,通风较差")
print("-"*40)
res3 = cable_loss_simple(
R20=R20,
I=200.0,
Rth=2.0, # 查表:密集敷设典型值
Tamb=30.0,
d_s_ratio=11/14
)
print(f"导体温度: {res3['T_cond']} ℃")
print(f"交流电阻: {res3['R_ac']:.8f} Ω/m")
print(f"线损: {res3['P_loss']:.3f} W/m ({res3['loss_per_km']:.3f} kW/km)")

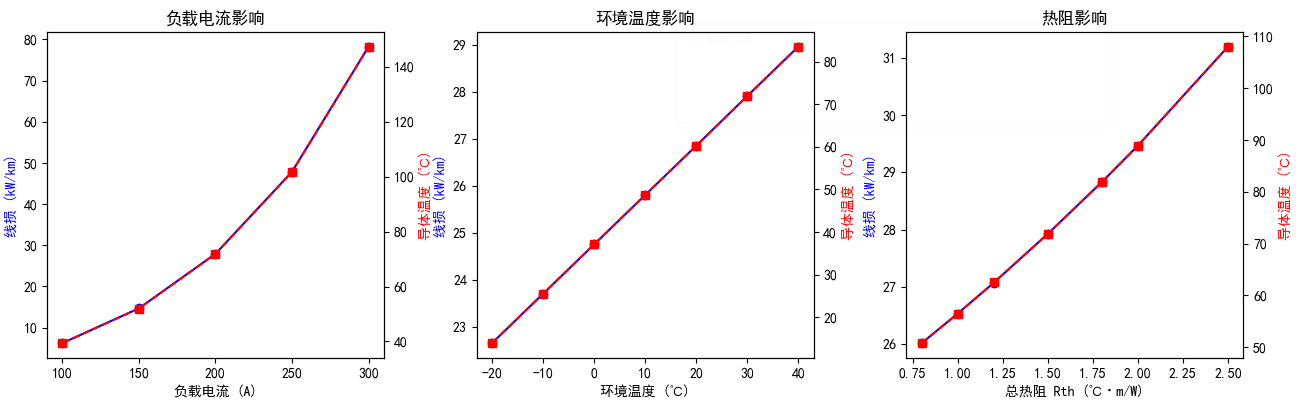

# 敏感性分析:评估温度、负载、热阻变化的影响
print("\n" + "="*60)
print("敏感性分析(用于设计评估)")
print("="*60)
# 基准工况:中等密集,负载200A
results = sensitivity_analysis(
R20=R20,
I_base=200.0,
Rth_base=1.5,
Tamb_base=30.0,
I_range=[100, 150, 200, 250, 300],
Tamb_range=[-20, -10, 0, 10, 20, 30, 40],
Rth_range=[0.8, 1.0, 1.2, 1.5, 1.8, 2.0, 2.5]
)
# 输出关键结论
print("\n【负载影响】")
for i, loss in zip(results['I']['vals'], results['I']['loss']):
print(f" {i:3d} A → 线损 {loss:.3f} kW/km")
print("\n【环境温度影响】")
for t, loss in zip(results['Tamb']['vals'], results['Tamb']['loss']):
print(f" {t:3d} ℃ → 线损 {loss:.3f} kW/km")
print("\n【热阻影响】")
for r, loss in zip(results['Rth']['vals'], results['Rth']['loss']):
print(f" Rth={r:.1f} → 线损 {loss:.3f} kW/km")
# 绘制敏感性分析图(如果需要)
plot_sensitivity(results)

5. 使用说明
- 参数准备:
- 从电缆样本获取 R20R_{20}R20(注意单位换算为 Ω/m)、导体直径 ddd、导体间距 sss(可估算)。
- 根据地沟通风条件估算总热阻 RthR_{th}Rth:无强制通风且电缆密集时取较大值(如 1.5),通风良好取较小值(如 0.8)。
- 若考虑谐波,提供
harmonics列表,格式[(次数, 电流有效值)],函数将自动计算等效频率。注意:此时I应为总电流有效值(包含基波和谐波)。
- 结果解读:
T_cond:导体稳态温度,可用于判断是否超过绝缘允许温度(如 XLPE 允许 90℃)。R_ac:单位长度交流电阻,用于计算线损。P_loss:三相总损耗(W/m),乘以电缆长度即为总损耗功率。
- 敏感性分析:可改变
Tamb、I、Rth等参数,观察对线损的影响。
6. 注意事项
- 本方法为工程估算,未考虑介质损耗、金属套损耗等次要因素,适用于低压电缆(≤1kV)。
- 谐波处理采用了等效频率法,当 THD > 10% 时误差可能增大,建议使用更精确的方法。
- 热阻 RthR_{th}Rth 是估算关键,建议结合现场实测或详细热路计算校准。
- 若电缆排列非三角形,需调整邻近效应公式(可参考 IEC 60287 相应章节)。
如有特殊敷设条件或更高精度需求,请使用专业仿真软件(如 ANSYS、COMSOL)或参考 IEC 60287 完整计算。
更多推荐



所有评论(0)
