去年这时候，做一颗芯片还需要一个博士团队。

今年4月，一个网名叫"硅农"的开发者，靠一台普通电脑、一套完全开源的工具链、一个AI助手，花了不到一天时间，设计出了一颗真正的RISC-V SoC。

不是仿真。不是玩具。是381,865个标准单元、完整外设、54个引脚、能拿去流片的芯片。

芯片设计为什么这么贵？先算一笔账

在讲硅农的故事之前，需要先理解一个问题：为什么芯片设计在过去几十年里越做越贵、越做越封闭？

UC San Diego的Andrew Kahng教授——他是OpenROAD项目的首席科学家

芯片设计成本在过去20年翻了几十倍。 28nm节点的设计成本约5000万美元，到了5nm节点逼近5亿美元。按这个趋势，3nm以下的设计成本将超过10亿美元。

这不只是流片贵。流片成本可能只占1/5——剩下的是人。工具。

先说人。一个典型的数字芯片设计团队，前端需要RTL工程师、验证工程师，后端需要布局专家、时钟树专家、功耗分析专家、签核专家。一支完整团队少则5人，多则上百人。每个人的年薪都不便宜。

再说工具。EDA（电子设计自动化）工具是芯片设计的"Office套件"，但这个套件由三家公司垄断：Synopsys、Cadence、Siemens（原Mentor）。一套完整授权，每年几十万到上百万美元不等。而且按"seat"计费——每增加一个工程师，再加一份钱。

这就造成了一个恶性循环：

芯片越先进 → 设计越复杂 → 需要的工具越贵、人越多 → 能参与的人越少 → 创新被锁死在少数公司手里

Kahng教授管这叫"设计危机"。他讲了一个细节：以前看学术论文，学生只能从论文里15行伪代码开始，反向推导几千行的完整实现。因为没有共享的基础设施——几乎所有EDA工具的底层都是商业机密，你不能开源、不能复现、不能用别人的benchmark验证自己。

这就是为什么DARPA在2018年砸下1720万美元启动OpenROAD项目。目标听起来像科幻：24小时内，无人干预，自动生成从RTL到GDSII的可制造版图。

六年后的今天，这个目标基本实现了。

硅农做了一颗什么样的芯片？

说回硅农。

他给自己定的目标很具体：基于开源PicoSoC架构，设计一颗增强版RISC-V SoC，集成UART、GPIO、I2C、PWM、Timer、SPI等常用外设，目标频率100MHz，使用SkyWater 130nm开源工艺。

翻译成人话：这是一颗给自己用的嵌入式控制芯片。 放在十年前，做这样一颗芯片的流程是：拉一支5人团队 → 签Synopsys授权（每年几十万美元） → 签台积电/中芯国际NDA拿工艺库 → 花3-6个月跑完前后端流程 → 花十几万美元流片。

硅农的流程是：打开电脑 → 让AI装好所有开源工具 → 描述设计需求 → AI串起整个流程 → 一天后得到GDS文件。

中间用的全部工具，没有一行付费代码：

• 逻辑综合：Yosys（类似商业工具Design Compiler的开源替代）
• 物理设计：OpenROAD（布局、时钟树、电源网络、布线全流程）
• 物理验证：Magic + Netgen（DRC设计规则检查 + LVS版图原理图比对）
• 工艺库：SkyWater 130nm开源PDK（Google和SkyWater合作发布的第一个开源工艺设计套件）

这些工具分开看，每个都是成熟的开源项目。真正的瓶颈不是单个工具的质量，而是把它们串起来的流程。

随便一个EDA工具，手册几千页。搭建一条完整的RTL-to-GDS流水线，需要跨七八个独立工具，每个工具的输入格式、输出格式、Tcl命令语法、错误日志风格都不一样。一个参数写错，可能要花半天查日志。

硅农的原话是：

“一直想串一下基于全开源EDA flow的芯片设计流程，但其中有大量的工具的安装和工具flows的使用，需要耗费大量的精力。OpenClaw用了一天时间帮我串了整个流程。”

注意关键词：“串流程”。

AI做了几件"不是设计，但比设计更耗时"的事

这是这个故事最关键的地方，也是最容易被误读的地方。

很多人看到"AI做芯片"的第一反应是：AI自己画版图？AI自己写RTL？AI把芯片设计师取代了？

硅农的故事给出的答案是：完全不是。

AI没有替他设计芯片。架构他自己定了（PicoRV32 + 各种外设），SPEC他自己写了。AI替他做的，是四件事：

1. 安装和配置环境。 开源EDA工具的依赖项复杂得像一棵圣诞树。Python版本、Tcl版本、共享库路径、系统包——一套下来几十个依赖。让AI自己装，碰到问题再干预。

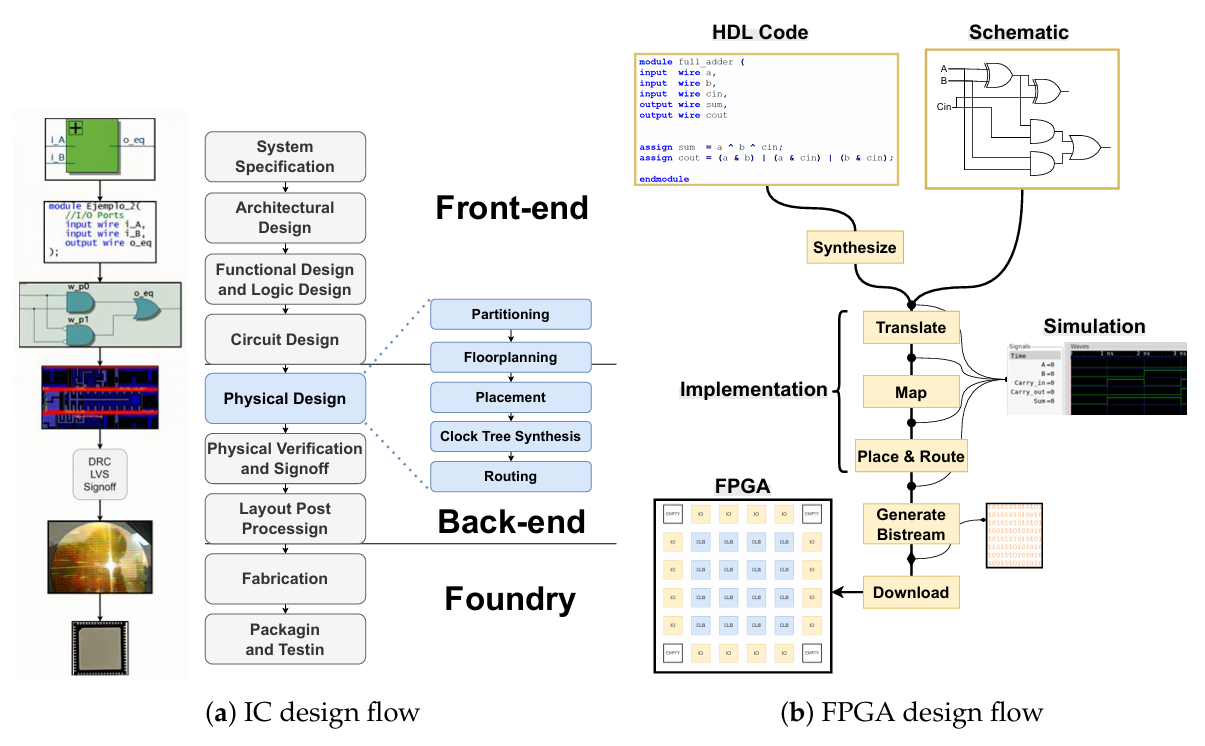

2. 编写流程脚本。 RTL→综合→布局→时钟树→布线→DRC→LVS→GDS，每一步都需要Makefile和Tcl脚本驱动。AI根据设计目标自动生成这些脚本。

3. 执行 + 纠错。 这是最大的时间黑洞。流程跑起来以后，某个工具的某个参数不对，报错。以前你得翻手册、查GitHub Issues、试错。AI自己读错误信息，自动修复后重新执行。

4. 生成交付物。 最终GDSII文件、DRC报告、LVS报告、时序分析报告——AI全部自动生成。

人力只做了两件事：定义设计目标和在关键节点做决策。

这就是为什么我用"工具链操作员"来形容AI的角色。芯片设计里，最难的不是"怎么画版图"——那已经是计算机自动化了三十年的东西。最难的是"怎么让十个不同来源、不同接口、不同质量等级的工具，像一条流水线一样无缝衔接地运行"。

这个问题，恰好是AI Agent最擅长解决的。因为这本质上是一个"理解文档 + 编写脚本 + 排错迭代"的任务——软件工程师每天都在干的事。

芯片设计正在经历它的"GCC时刻"

1984年，想要一个C语言编译器？买吧。Lattice C Compiler一套500美元，Microsoft C Compiler类似价位。那时候的500美元是什么概念——一台IBM PC AT整机大概6000美元。编译器价格接近机器的1/10。

1987年3月，Richard Stallman发布了GCC 1.0的beta测试版。免费。开源。任何人都可以编译C程序了。

GCC本身没有让C语言变简单。它没有解决"指针很难""内存管理很痛苦"这些问题。它解决的是一个更基础的问题：不花钱就能入门。

在GCC出现之前，如果你是个穷学生想学C语言，你得先掏出几个月的生活费买编译器。GCC之后，你只需要一台电脑。

接下来的事大家都知道了：GCC催生了Linux，Linux催生了整个互联网基础设施，开源软件从边缘运动变成了世界的主流操作系统。

开源EDA工具链正在经历同一个时刻。

Yosys + OpenROAD + Magic + SkyWater PDK，这个组合不会让芯片设计变简单。130nm工艺也不会替代台积电的3nm。但它们解决了一个更基础的问题：你不用先融一笔A轮融资，就能亲手设计一颗芯片。

而且今年4月，前面出现了一个新变量：AI。

GCC时代，你装好编译环境之后，还得学make语法、学编译选项、学怎么读懂几百行的linker错误。芯片设计的"make时代"，也正在变成"prompt时代"——AI替你处理工具配置、脚本编写、错误排查这些"中间的苦力活"，你只需要知道"我想做什么"。

不是Synopsys替代品，是开辟新世界

读到这里你可能会想：那我下一个手机芯片项目就用这套开源工具，省下上百万美元的Synopsys授权费。

先冷静。

开源EDA和商业EDA的真实差距是这样的：

维度	商业工具 (Synopsys/Cadence)	开源工具 (OpenROAD栈)
支持工艺节点	3nm-180nm全节点	主要集中在130nm/180nm成熟节点
面积/功耗优化	最优（20年+积累）	差15-30%（但正在缩小）
签核(Sign-off)	完整签核流程，代工厂直接认可	需人工检查
模拟/混合信号	完整	基本没有
技术支持	7×24 + 现场AE	GitHub Issues
年费	$100K-$1M+	$0

差距真实存在。但看另一个事实：不是所有芯片都需要3nm。

全世界每年出货的芯片中，绝大多数是130nm-65nm的成熟节点——IoT传感器、电源管理芯片、电机控制器、LED驱动、无线耳机控制器。这些东西对工艺不挑剔，对功耗不太敏感，对成本极其敏感。

在这些场景下，开源工具+成熟工艺的组合已经开始可以交付真实的商业产品。

UCSD在2024年10月的总结里给出了一个数字：OpenROAD已经被用于超过600次实际流片（tapeout），覆盖12nm到180nm的多种工艺。Efabless（芯片原型服务平台）的CEO说，通过OpenROAD和开源EDA生态，超过50所大学的学生已经能设计并在真实工艺上流片，费用最低只需50美元。

五十美元。一颗真芯片。

这就是"新世界"的意思：不是替代商业EDA在苹果A18芯片上的统治地位，而是让以前根本碰不到芯片设计的人——学生、创客、小团队创业者——第一次有了入场券。

你今天就能开始

如果你看到这里有点手痒，这是最小可行路径：

第一步：安装OpenLane（一键搞定）

OpenLane是Efabless团队基于OpenROAD封装的高级自动化流程，把Yosys、OpenROAD、Magic所有这些工具打包好了。

git clone https://github.com/The-OpenROAD-Project/OpenLane.git
cd OpenLane
make openlane

十几分钟后你就有了一个完整的开源数字芯片设计环境，自带SkyWater 130nm工艺库和几个示例设计。

第二步：跑一个示例设计

./flow.tcl -design spm

这会跑通SPM（串行外设主控制器）的完整RTL-to-GDS流程。跑完以后你会在designs/spm/runs/下面找到最终GDS文件——理论上可以送去SkyWater流片的那种。

第三步：打开AI，开始改

告诉你的AI助手：“帮我给这个SPM设计加一个I2C控制器模块”，然后看它怎么写Verilog、怎么改Makefile、怎么处理DRC报错。

硅农就是这样开始的。他甚至还额外做了一个大胆的事——让AI帮他整合了多个开源IP（UART、GPIO、I2C都是从不同项目拿的），这比从头写RTL还要难，因为IP之间的接口兼容性本身就是个大坑。

---

参考来源

1. 我用OpenClaw+全开源EDA工具+开源IP，做了一颗SoC — 纳米网，2026年4月9日。本文核心案例来源。

2. Open-source Semiconductor Chip Design Tool Celebrates Success — UC San Diego Today，2024年10月16日。OpenROAD项目官方总结，含600+次tapeout、120+贡献者、50+所大学使用等关键数据。

3. The State of Open-Source EDA Tools for ASIC Design — Dr. Tarek Allam Jr.，2025年11月2日。对开源EDA工具链最全面的技术综述，含设计成本危机分析和工具对比。

4. From RTL to Fabrication: Survey of Open-Source EDA Tools — Electronics期刊，2026年3月。学术综述确认全开源RTL-to-GDS流程在成熟节点上的可行性。

5. DARPA Unveils $100M EDA Project — EE Times，2018年6月27日。DARPA IDEA计划硬件设计自动化背景。

6. Google Joins OpenROAD Initiative as Principal Member — OpenROAD Initiative官方新闻。

7. Antmicro joins the OpenROAD Initiative — Antmicro，2026年7月27日。

8. GCC（GNU Compiler Collection） — Wikipedia。GCC历史背景参考。
