一、问题背景：为什么需要AI分析SPC控制图

在半导体制造行业，SPC（Statistical Process Control，统计过程控制）控制图是质量管理的核心工具。每天，MES系统会自动生成数百张控制图，涵盖关键工艺参数如刻蚀速率、薄膜厚度、CD尺寸等。传统的做法是安排专职工艺工程师每天逐一审查这些图表，人工判断是否存在异常模式。

我曾在某12寸晶圆厂担任工艺整合工程师，负责每天审查超过200张SPC控制图。这种工作方式存在几个明显痛点：首先是效率低下，每张图表平均需要1-2分钟仔细查看，光这项工作就要耗费半天时间；其次是容易疲劳漏检，连续盯着几百张相似图表，大脑会自动进入"省电模式"，对细微异常模式的敏感度大幅下降；第三是标准不一致，不同工程师对同一异常的判断可能存在差异，缺乏客观统一的标准。

最让我印象深刻的是一次批量异常事件。当时某刻蚀设备的腔体压力传感器逐渐漂移，连续三周的数据呈现出微妙的渐进式偏移趋势。按照Nelson规则，这属于典型的"连续6点递增或递减"异常模式，但由于变化幅度很小，每天审查的工程师都没有注意到这个趋势。直到产品良率开始下降，追溯分析时才发现问题。这件事让我深刻意识到：依靠人眼和大脑来处理海量监控数据，本质上就是在和认知局限做斗争。

随着大语言模型技术的成熟，我开始思考：能否让AI来承担这部分工作？GPT-4不仅具备强大的模式识别能力，还能理解SPC的专业背景和判断规则，更重要的是它不知疲倦、标准统一。本文就是我在这个方向上的探索总结。

二、技术原理：异常检测方法对比分析

2.1 传统Nelson规则

Nelson规则是SPC领域最经典的异常判别标准，由Lloyd S. Nelson在1984年提出，包含8条核心规则，每条规则都对应一种特定的异常模式。这些规则基于统计学原理，假设过程处于受控状态时，数据点应该随机分布在控制限内，任何系统性模式都暗示存在异常原因。

规则1是最基础的判据，要求所有数据点必须落在3倍标准差控制限内。如果出现超出控制限的点，几乎可以肯定存在特殊原因变异。规则2关注系统性偏移，当连续9个点落在中心线同一侧时，说明过程均值发生了偏移。规则3和规则4分别检测趋势和周期性模式：连续6点递增或递减暗示存在渐变因素，连续14点交替上下则可能表明设备周期性波动。

规则5到规则8引入了更细致的判据。规则5要求连续3点中至少有2点落在2倍标准差警戒区外，这比单纯看3倍标准差更敏感。规则6扩展到连续5点中有4点落在1倍标准差外。规则7关注数据分布是否过于集中，连续15点落在中心线两侧各1倍标准差范围内可能是分层问题。规则8则相反，检测数据是否过度分散，连续8点中无任何点落在中心线两侧各1倍标准差范围内可能是混合分布。

2.2 Levey-Jennings方法

Levey-Jennings图主要应用于临床检验和实验室质量控制领域，其核心思想是建立稳定基线并监控偏离程度。与Nelson规则的"模式识别"思路不同，Levey-Jennings更侧重于"偏差量化"——通过计算每个数据点相对于历史均值的偏离程度，来判断过程是否仍在控制范围内。

该方法的优势在于简单直观，易于实现自动化检测。但其局限也很明显：只关注单点偏差，忽略了数据点之间的关联性和时序特征。一个单独接近控制限的点可能不会触发报警，但如果这些点呈现出某种趋势或聚集模式，往往才是更深层次问题的征兆。

2.3 AI异常检测的优势

将大语言模型引入SPC分析，本质上是让AI同时具备了规则执行能力和语义理解能力。传统算法只能机械地执行预设规则，而GPT类模型可以"理解"数据的业务背景，在异常判断时考虑更多上下文因素。

具体优势体现在三个层面：第一，多规则联合判断，AI可以同时应用所有Nelson规则，并综合评估各规则的触发情况，给出加权风险评分；第二，上下文关联分析，AI能够结合设备维护记录、原材料批次信息、工艺配方变更等背景信息进行综合判断；第三，自然语言输出，AI直接生成人类可读的分析报告，解释异常原因和改进建议，而不只是简单的异常标记。

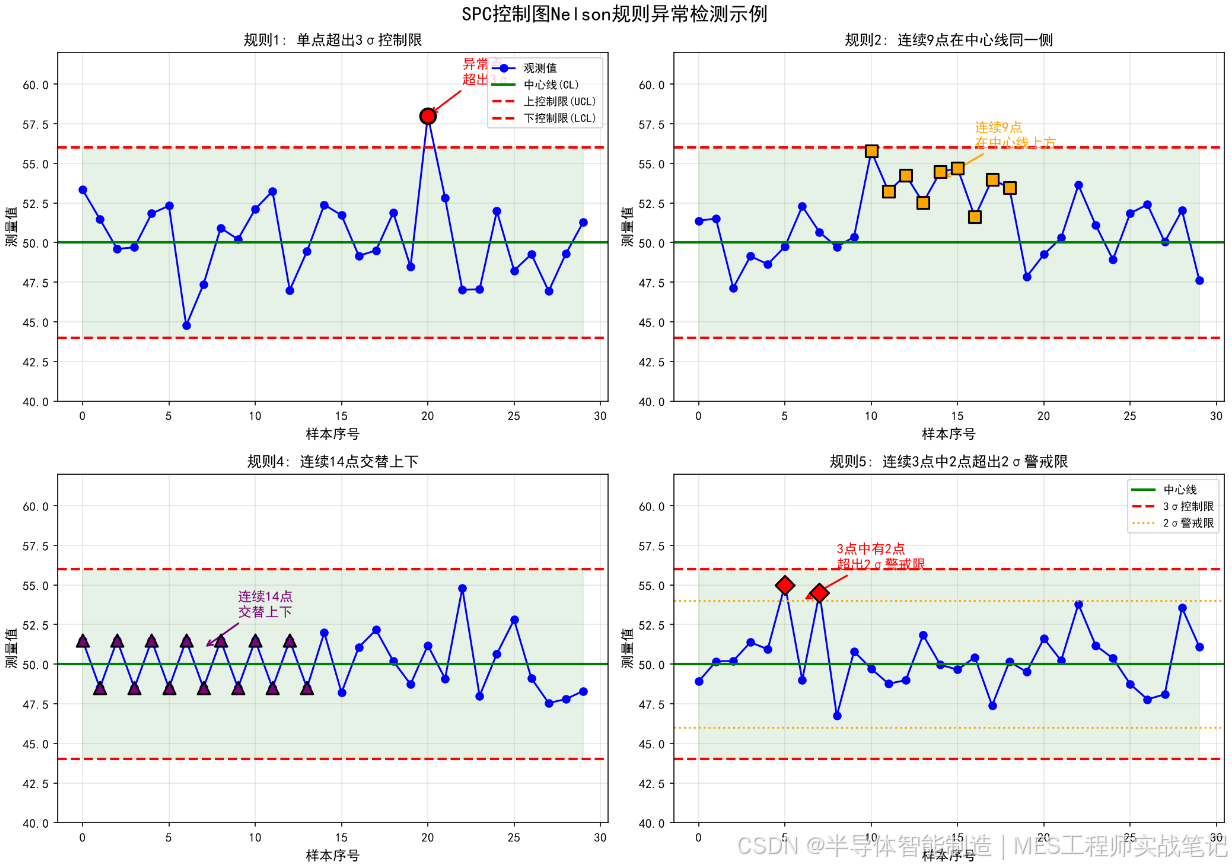

图1 Nelson规则异常检测示例

三、实战案例：GPT-4分析真实控制图数据

下面通过一个真实案例演示如何使用GPT-4进行SPC异常分析。数据来源是我曾参与的某刻蚀工艺SPC监控系统，选取的是关键尺寸（CD）测量值连续30天的数据。

3.1 数据准备

首先需要将SPC数据整理成结构化格式。MES系统导出的原始数据通常包含测量时间、批次号、测量值、设备编号等字段。为了让GPT-4更好地理解数据背景，我会在数据前添加简要说明，包括测量参数名称、目标值、控制限计算方法等。

具体的数据格式采用CSV风格，每行包含日期和对应的测量值。同时附上统计信息：目标值50nm，UCL=56nm，LCL=44nm，历史均值49.8nm，标准差1.9nm。这些信息帮助AI建立正确的判断基准。

3.2 Prompt设计

Prompt的质量直接决定分析效果。一个好的SPC分析Prompt应该包含以下要素：首先是角色设定，让AI扮演资深工艺工程师，具备SPC专业知识；其次是任务说明，明确要求识别异常并解释原因；第三是规则指引，列出需要应用的Nelson规则；第四是输出格式，要求结构化的分析报告。

我设计的Prompt模板分为四部分。角色定义部分要求AI作为半导体工艺工程师，精通SPC分析和Nelson规则。背景信息部分提供测量参数说明和控制限参数。分析任务部分要求应用Nelson 8规则逐一检查，并给出综合风险评估。输出格式部分明确要求结构化输出，包含异常点列表、触发规则、风险等级和改进建议。

3.3 分析结果解读

GPT-4对数据进行分析后，识别出三个关键异常模式。第一是第21号数据点（55.8nm）超出2倍标准差警戒区，虽然没有超过3倍标准差控制限，但已值得警惕。第二是第15至23号数据点连续在中心线上方，共9个点，触发Nelson规则2，表明过程均值可能发生了上移。第三是第10至15号数据点呈现递增趋势，触发Nelson规则3，暗示可能存在设备参数渐变。

AI不仅识别了异常，还给出了可能原因分析：连续偏上可能来源于刻蚀气体流量增加、腔体压力波动或RF功率漂移；递增趋势可能由腔体老化、电极消耗或气体管路微漏导致。这种多维度分析是传统规则引擎难以实现的。
