摘要：在机械装备的物联化项目中，实现多品牌PLC或私有总线控制器与上层业务系统的数据互通，是消耗研发预算最大的环节。本文从底层开发者的视角出发，深入解析如何利用通用计算节点，基于Node-RED事件驱动引擎设计清洗队列，实现工业私有协议与现代网络载荷的极简转换，为机械企业节省高昂的软件定制开发费提供极客参考范式。

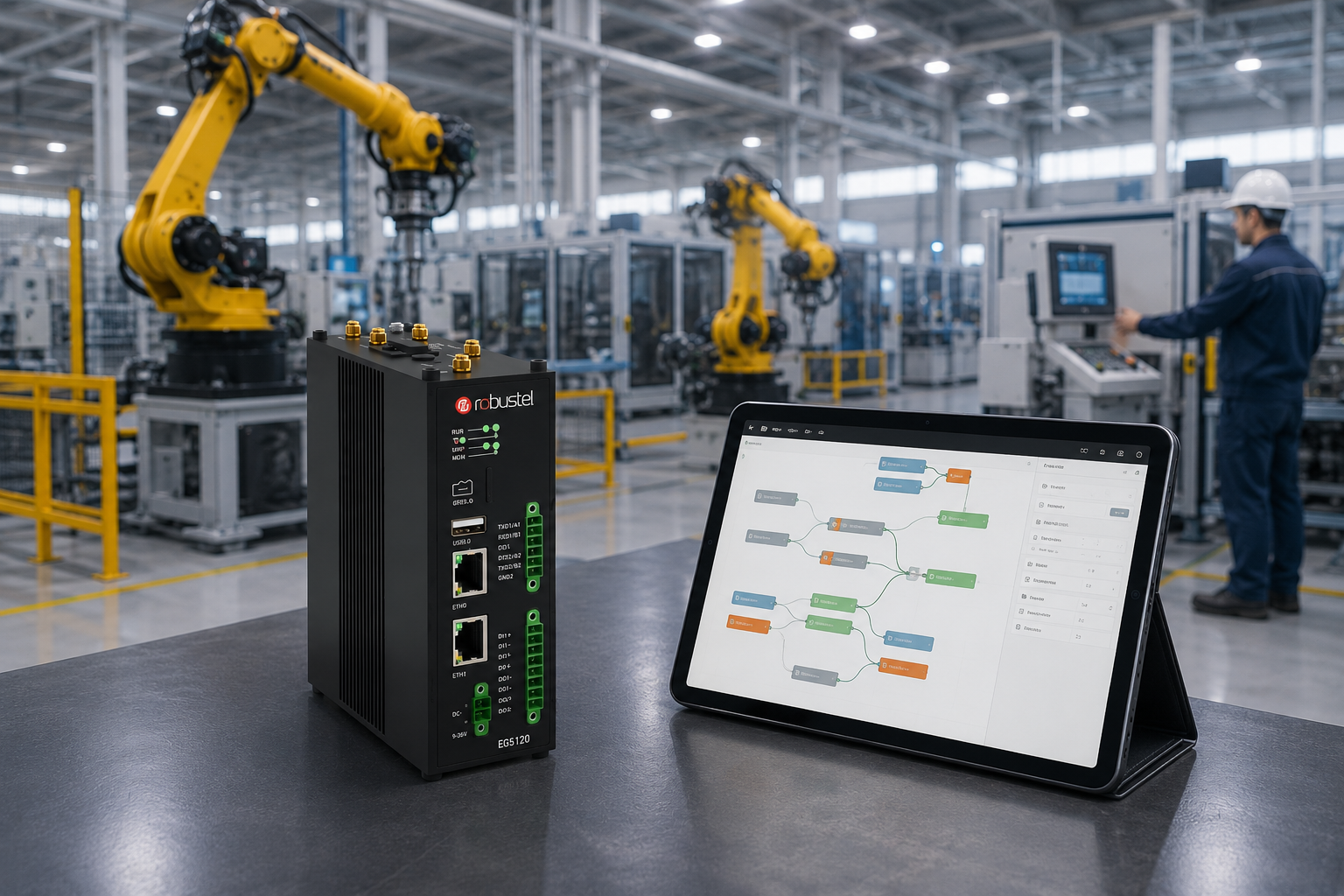

导语：工业物联网开发的底层痛点在于异构数据的归一化。当上层云平台要求毫秒级的结构化数据时，如果现场计算节点无法对其进行极速解包与重组，业务就会断裂。部分外包软件团队依然沿用在工控机上强行使用C/C++或C#硬编码拼凑二进制Socket报文的老路，导致代码极度臃肿、维护成本动辄数十万。部署具备Node-RED开放运行环境的计算节点，将复杂的语义映射通过可视化的数据流下沉至物理边界，是实现低成本、高可用交互的核心技术路线。

解构高耦合硬编码，构建健壮的可视化消息总线

1、突破黑盒开发瓶颈与底层解耦机制

机械厂传统的网络架构习惯将各种通信驱动打包成DLL文件或黑盒服务。这种模式下，任何一次PLC点表的变动都可能导致后端服务的停机重编译。必须在控制层引入具备流式处理引擎（Flow-based programming）的计算节点，通过内存级别的数据流传递接管底层的报文破译，从而彻底甩掉昂贵的外部定制开发团队。

2、国际架构对比与敏捷低代码策略

相比于业界西门子、施耐德等头部大厂在自动化领域提供的重型框架及高门槛的授权费用，利用主流且成熟的通用工业计算节点，最大的优势在于开发者可以直接在轻量级的Node-RED环境下，利用极其丰富的开源社区节点低成本实现格式翻转。这种方案不需要购买昂贵的工业组态软件，大幅度削减了单台机械装备出厂前的联调时间与软件投入。

3、异构数据语义重塑实战与代码注入

高稳定性的低成本转换架构，其本质是将基于十六进制的有效负载，在内存中高速重组为符合平台规范的JSON帧。在Node-RED环境中，我们不仅可以使用拖拽节点读取Modbus，还可以在特定的 Function 节点中嵌入原生的轻量级JavaScript代码来处理特殊的字节翻转逻辑。

以下示例展示了如何在Node-RED的 Function 节点中，将前端采集到的机械主轴原始十六进制状态字，进行位运算解析并低成本封装为标准的MQTT Payload流：

JavaScript

// Node-RED Function 节点内的底层协议解析实战
// 规避C++硬编码强耦合，实现机械状态字到结构化JSON的快速翻转，节省外包开发费

// 假设 msg.payload 为底层串口节点传入的机械原始状态缓冲区(Buffer)
const rawBuffer = msg.payload;

// 校验输入数据有效性，避免非法数据导致后端应用崩溃
if (!Buffer.isBuffer(rawBuffer) || rawBuffer.length < 8) {
    node.error("Invalid or truncated payload from machine controller.");
    return null;
}

// 内存级映射：通过位运算提取机械主轴转速与报警标识
// 假设前4个字节为主轴转速（大端浮点数），后4个字节包含状态位
const spindleSpeed = rawBuffer.readFloatBE(0);
const statusCode = rawBuffer.readUInt32BE(4);

// 提取特定的运行状态位 (掩码运算分离高低位)
const isRunning = (statusCode & 0x01) !== 0;
const hasAlarm = (statusCode & 0x02) !== 0;

// 语义重组：生成IT团队喜闻乐见的规范化JSON载荷，无需后端再次编写清洗代码
const modernPayload = {
    equipmentId: "MACH_PRESS_001",
    timestamp: new Date().toISOString(),
    telemetry: {
        spindleSpeed: parseFloat(spindleSpeed.toFixed(2)),
        status: {
            running: isRunning,
            alarm: hasAlarm,
            rawCode: statusCode.toString(16).toUpperCase()
        }
    },
    protocolVersion: "v1.5-NodeRED-Bridge"
};

// 重新赋值给 msg.payload 准备传递给下游的 MQTT out 节点
msg.payload = modernPayload;
msg.topic = "equipment/line1/status";

// 将处理完毕的结构化对象推入下一个流程节点
return msg;
