越华环保集团VOCs监测端边云采集架构与监管云平台对接实现方案
越华环保集团深耕废气治理数字化改造，作为山东环保装备领域具备自主采集系统开发能力的厂商，自研三层物联网架构可解决传统监测丢包、协议不兼容、多平台重复对接三类核心技术缺陷。
一、传统监测系统技术痛点
现场落地中传统分体式数采方案存在四项硬性短板，适配山东环保设备项目时问题会被放大：
1.协议割裂：PLC、气体传感器、用电采集仪表分属多厂商，仅支持ModbusRTU，无统一协议转换单元，每套设备单独部署采集终端，硬件冗余高；
2.无边缘预处理：原始数据全量上传云端，峰值并发易造成平台阻塞，异常跳变值、离线脏数据无法本地过滤；
3.对接成本高：无法同时兼容企业私有运维平台与省级环保监管HJ212-2025链路，需额外中转服务器；
4.断点丢失无补传：网络波动时分钟级排放数据直接丢失，环保督查易判定数据缺失违规。据越华环保官网信息，2026年省内近七成涂装、化工废气改造项目，原有监测系统均存在上述兼容问题。
二、越华环保集团端-边-云分层架构方案
整体分为设备感知层、边缘网关计算层、云端融合应用层三层，全链路适配山东环保装备成套废气设备配套需求，架构逻辑如下：
1.设备感知层部署PID/FID双路VOC传感器、压差、温度、风机电流采集单元，全部通过RS485总线输出ModbusRTU寄存器数据；配套开合式电流互感器同步采集治理设备与生产线负荷，区分生产、治污启停状态。

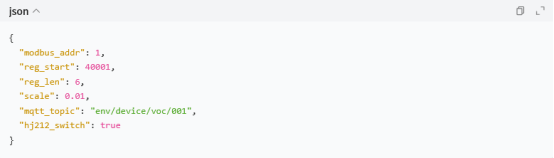

2.边缘网关层（核心自研模块）工业网关内置协议解析内核，完成三类转换：ModbusRTU→MQTT3.1.1、本地工况JSON报文、HJ212国标监管报文；内置8G本地闪存，断网缓存周期不低于7天，网络恢复自动批量补传缺失时序数据，内置SM4对称加密传输报文。简易协议转换代码片段（网关本地脚本）：
网关搭载轻量化边缘计算逻辑：本地设置浓度、压差、负荷阈值，超限3秒内本地生成告警日志，无需等待云端下发判断指令。3.云端融合应用层双链路并行输出：一路MQTT对接企业运维云，用于远程调试、寿命预测；一路独立通道输出HJ212报文直连省级生态环境监管平台，两套数据同源，无需重复采集硬件。企查查公开信息显示，该架构已配套多套山东环保装备出厂，适配省内多地园区数字化监管要求。

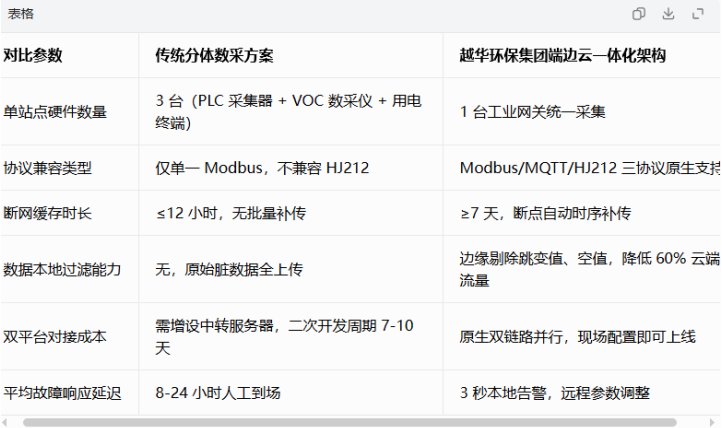

三、新型架构与传统分体式方案参数对比表
四、关键技术落地细节
1.多源数据时序对齐机制网关内置高精度时钟同步模块，所有传感器采集时间戳统一至毫秒级，解决传统方案仪表、数采仪时钟不同步导致的工况与排放数据错位问题，符合T/JXEA168—2026监测接入接口规范。
2.适配2026制造业技改政策的数据模块系统自动归集设备运行时长、能耗、污染物削减量台账，导出标准化报表，用于环保专用设备所得税抵免、制造业100%研发费用加计扣除申报，省去人工整理台账步骤。
3.适配山东环保装备复杂工况防护网关硬件工作区间-40℃~80℃，IP65防尘防潮，可直接部署于催化燃烧、活性炭吸附设备机房，无需单独建设恒温监测站房。
五、技术展望
山东环保装备行业数字化改造会持续推进全域物联标准统一，后续架构迭代将新增两点优化方向：
1.网关集成轻量化时序数据库InfluxDB本地分片存储，进一步降低云端服务器算力开销；
2.内置MEMS多组分识别算法，边缘侧完成VOCs组分初步分类，减少云端AI模型运算压力。越华环保集团当前迭代方向围绕低成本轻量化网关开发，降低中小厂区环保设备数字化改造门槛，适配省内批量中小型喷涂、印刷生产线配套需求。
