大家好！我是付工。

对于工控行业的人来说，组态软件应该都不陌生。

比如西门子WinCC，亚控的组态王，国产力控等。

经常有人会说，C#上位机是不是就是为了取代组态软件？

组态软件是不是就没用了呢？

今天我们来聊聊上位机与组态软件的那些事儿。

一、个人观点

所谓组态软件，就是厂家已经将各种模块都封装好，我们只需要拖拖拽拽结合可视化的配置就可以开发好一个软件，某些复杂的功能需要配合脚本来实现，一般过程控制会使用较多，如果是运动控制、机器视觉或者MES等就无法实现了。

C#上位机是另外一种实现上位机软件开发的方式，所有的功能模块都需要自己去实现。

两者最大的区别在于，组态我们更侧重于应用，而C#上位机更偏向于开发。

那么，有没有一种场合，可以将C#上位机与组态软件联合起来使用呢？下面就以西门子的WinCC为例，谈谈上位机如何联合组态软件实现通信。

我打算从两个方面来说明，一种是上位机通过WinCC来获取数据，另一种是上位机如何弥补WinCC的一些功能不足。

二、上位机采集WinCC

我们首先看下上位机如何通过WinCC来获取到数据，有这么几种方案，可以参考一下：

前提是WinCC项目已经开发好，并且处于运行状态，运行WinCC画面，这里连接了一个S7-1500的PLC，如下图所示：

第一种方案：通过WinCC的运行时库

WinCC安装目录中有两个dll，分别是CCHMIRuntime.dll和CCHMITags.dll，位置默认处于C:\Program Files (x86)\Common Files\Siemens\Bin，将这两个dll复制到debug根目录下并手动添加引用，然后创建通信对象。

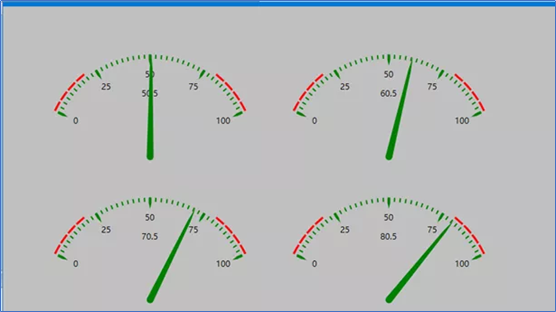

CCHMIRUNTIME.HMIRuntime hmi = new CCHMIRUNTIME.HMIRuntime();

通过调用读取方法即可实现读取。

hmi.Tags["data1"].Read()

第二种方案：通过WinCC的OPC服务器

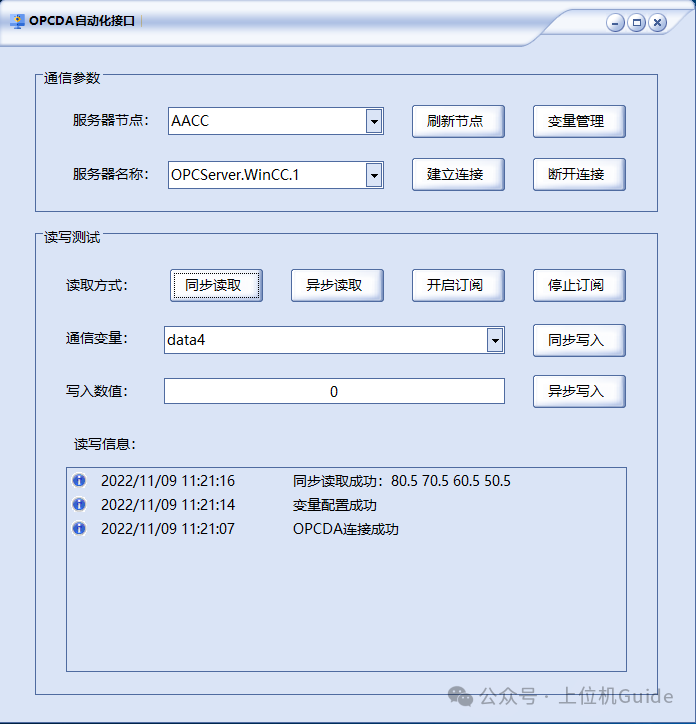

WinCC从V7.2版本开始支持OPC服务器，可以支持OPCDA和OPCUA，我们直接通过一个OPC客户端来连接测试一下：

第三种方案：通过WinCC的数据库

WinCC的数据库使用的是SQLServer，WinCC变量归档数据是以压缩的形式存储在数据库中的，第三方开发的应用程序可以通过WinCC提供的OLE-DB接口解压并访问这些数据，也可以通过Ado.Net的方式。

三、WinCC应用上位机

我们再看看上位机如何弥补WinCC的一些功能不足，比如自定义控件协议或自定义协议，WinCC从7.0版本开始支持.NET自定义控件，也就是说C#编写的各种自定义控件都可以很容易集成到WinCC中。

首先，我们使用WinCC创建一个空的项目，项目名称为WinCCPro，便于后续测试。

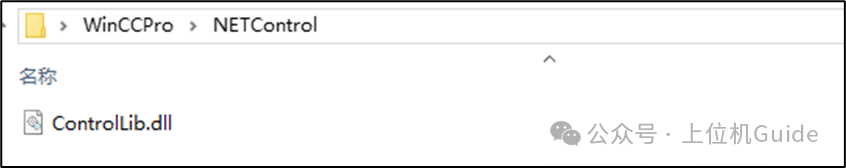

我们在WinCC项目中，创建一个单独的文件夹，命名为NETControl，这里，我们首先要明白，我们用C#开发出来的控件库的本质是一个dll文件，所以，我们将前面章节编译生成的控件库dll文件复制到NETControl文件夹中，如图所示：

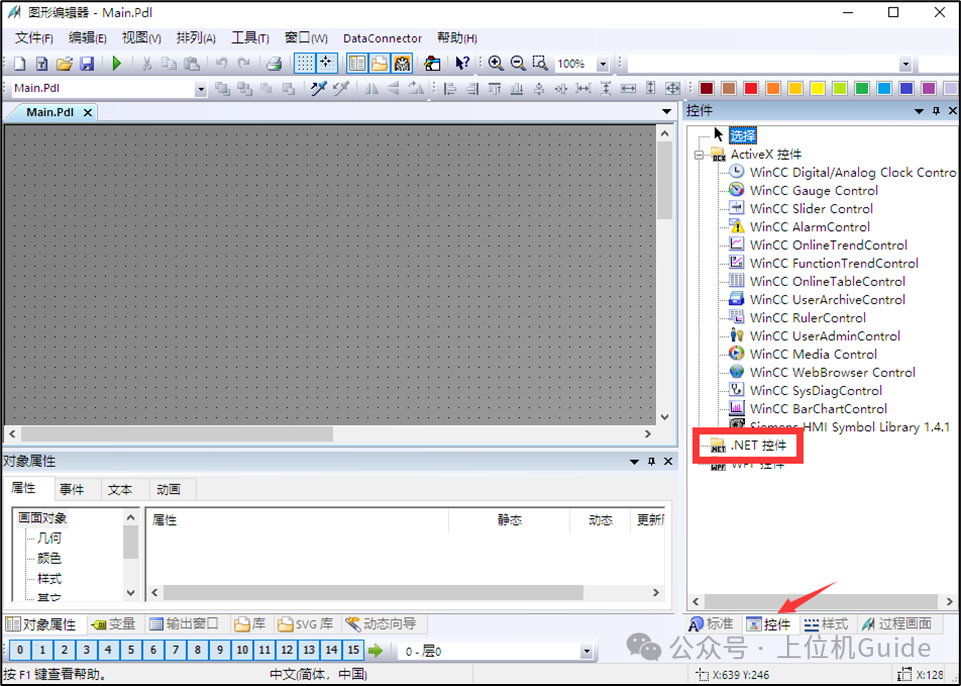

在WinCCPro项目中，右击【新建画面】创建一个新的WinCC画面Main.Pdl并将该画面设置为启动画面，打开该画面，在右侧的工具箱中，选择【控件】选项卡，我们可以看到.NET控件，如图所示：

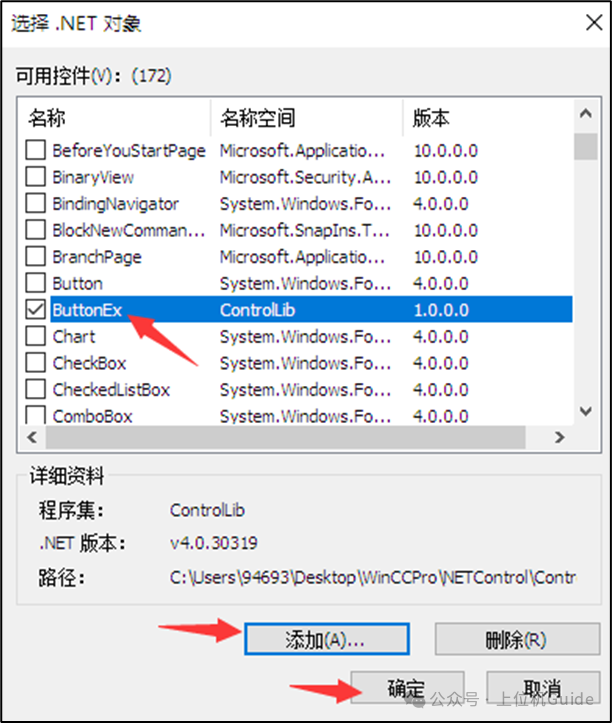

选中.NET控件，右击【添加/删除】，在弹出的【选择.NET对象】界面中，点击【添加】按钮，我们通过项目的路径，找到NETControl文件夹，找到ControlLib.dll文件，点击【打开】按钮，我们在可用控件列表中就可以找到ControlLib中的所有控件，这里勾选ButtonEx、HeadPanel及TextShow三个控件，最后点击【确定】按钮，如图所示：

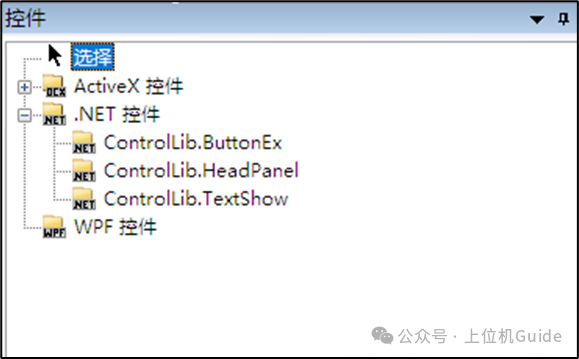

完成上述操作后，我们在控件工具箱中，就可以看到前面添加的控件了，这样就实现了将.NET控件库中的控件添加到WinCC中，如图所示：

此外，我们还可以将一些业务和通信封装在自定义控件中，然后嵌入到WinCC中来实现一些WinCC实现不了的功能。

这里以ModbusRTU协议为例，其他自定义协议类似，我们都知道，WinCC是不能直接支持ModbusRTU通信的。

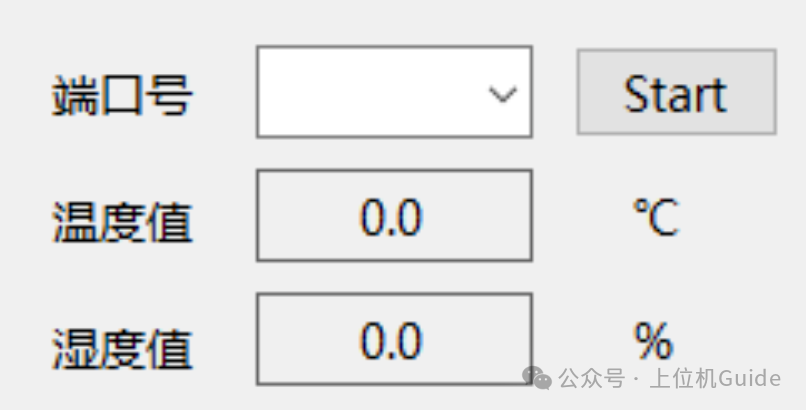

这里我做了一个测试，开发了一个自定义控件，里面集成了串口连接及ModbusRTU通信协议读取温湿度，仅为测试使用，因此功能做的很简单：

我将这个控件集成到WinCC中，和一个温湿度模块连接，成功读取到了温湿度数据。
