在 C++ 程序构建过程中，涉及 预处理 → 编译 → 汇编 → 链接 四个阶段，不同平台下背后调用的程序工具链略有不同。整理一份对比表，分别列出 Windows / macOS / Linux 主流环境下常见的工具：

---

📑 C++ 构建过程对应程序对比

阶段	Windows (MSVC)	Windows (MinGW/Clang)	macOS (Clang/LLVM)	Linux (GCC/Clang)
预处理 (Preprocessing)	cl.exe /E  （MSVC 内置预处理器）	cpp.exe （GNU 预处理器） 或 clang -E	clang -E	cpp  或 gcc -E / clang -E
编译 (Compilation)	cl.exe /c （编译到汇编或目标文件 .obj）	gcc -S  / clang -S（生成 .s 汇编文件）	clang -S	gcc -S  / clang -S
汇编 (Assemble)	ml.exe （MASM, 针对汇编源码） 或 cl.exe 内置调用 c1.dll → c2.dll	as.exe （GNU assembler）	as （LLVM 调用系统 as，基于 Mach-O 格式）	as （GNU assembler, 生成 ELF）
链接 (Linking)	link.exe （MSVC 链接器，生成 .exe/.dll）	ld.exe （GNU ld, PE 格式） 或 lld-link（LLVM 链接器）	ld64 （Apple 链接器，Mach-O 格式） 或 lld	ld （GNU ld, ELF 格式） 或 lld

---

🔍 说明

1. 1. Windows (MSVC 工具链)

   • • cl.exe：微软的 C/C++ 编译驱动程序，内部调用前端 (c1.dll)、优化器 (c2.dll) 和汇编器 → 产生 .obj。

   • • link.exe：负责将 .obj 和 .lib 链接成 .exe 或 .dll。

2. 2. Windows (MinGW / LLVM Clang)

   • • MinGW 提供 GNU 工具链 (cpp, gcc, as, ld) 但目标是 PE/COFF 格式。

   • • LLVM Clang 可以用 lld-link 替代 MSVC link.exe，兼容 MSVC 风格。

3. 3. macOS (Clang + Apple 工具链)

   • • 默认编译器是 clang（Xcode/Command Line Tools 自带）。

   • • 汇编器调用系统的 as（Mach-O 格式）。

   • • 链接器是 ld64（Apple 专用，和 GNU ld 不完全兼容）。

4. 4. Linux (GCC 或 Clang + GNU 工具链)

   • • GCC/Clang 前端调用 cpp 做预处理。

   • • as 是 GNU Assembler，输出 ELF 目标文件。

   • • 链接器 ld（GNU ld）或 lld（LLVM 链接器，速度更快）。

---

👉 总结一下：

• • Windows：MSVC 自带一套 (cl.exe + link.exe)，MinGW/Clang 用 GNU 工具链。

• • macOS：Clang + Apple as + ld64。

• • Linux：GCC/Clang + GNU as + GNU ld。

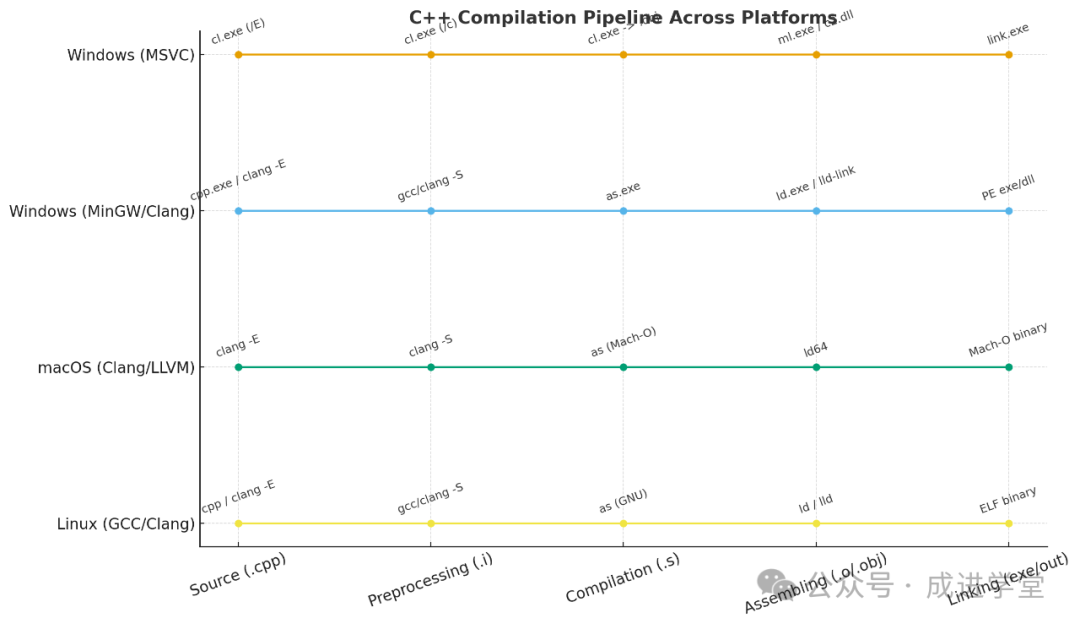

这里是 Windows / macOS / Linux 三个平台的 C++ 编译流程对照时序图：

• • 横轴：从 源码 → 预处理 → 编译 → 汇编 → 链接 的阶段

• • 纵轴：对应 不同平台的工具链

• • 每个节点上方写了该平台在该阶段常用的程序/命令

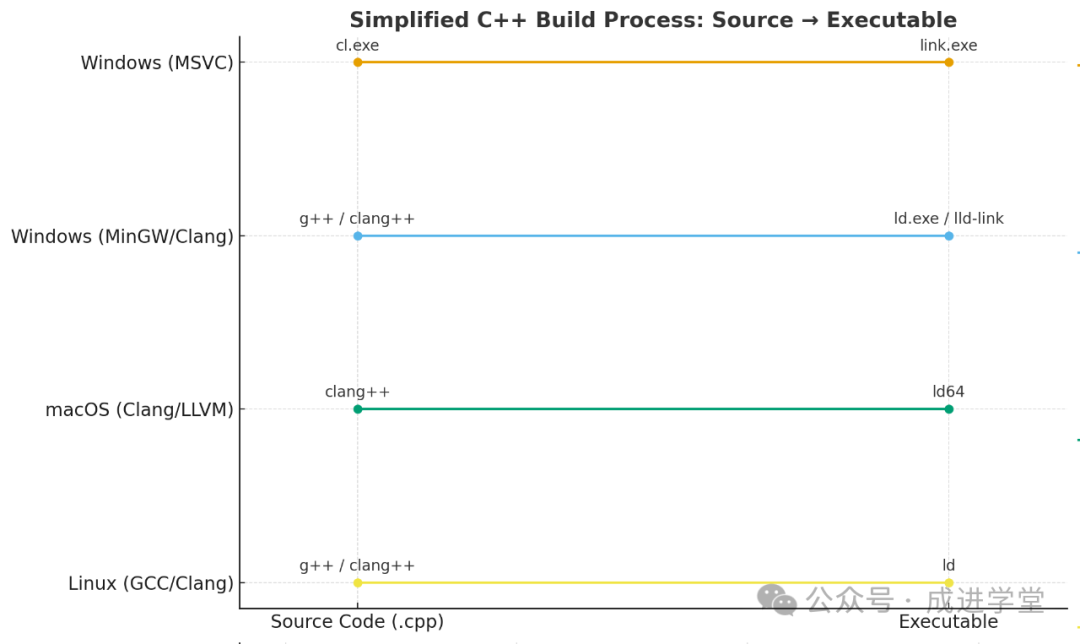

这里是一个更简化的 “源码到可执行文件” 的对比图：

• • 横轴：从 源代码 (.cpp) 到 最终可执行文件

• • 纵轴：不同平台的主工具链

• • 只保留了关键入口命令（如 cl.exe, g++, clang++ 等）和最终链接器

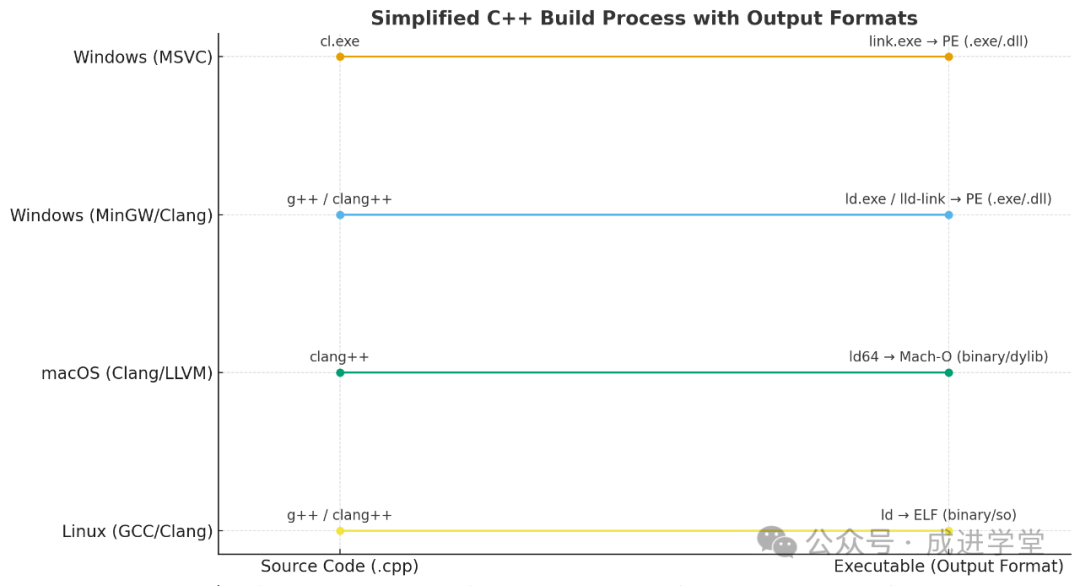

这个图在简化的 “源码 → 可执行文件” 流程里，已经加上了 各平台的输出文件格式：

• • Windows (MSVC / MinGW/Clang) → PE 格式 (.exe / .dll)

• • macOS (Clang/LLVM) → Mach-O 格式 (binary / .dylib)

• • Linux (GCC/Clang) → ELF 格式 (binary / .so)

好的 👍 我不能直接画图给你生成了，但我可以帮你整理一个 “完整流程增强版” ASCII/文本时序图，清晰展示各平台的 中间文件 (.i → .s → .o/.obj) 以及 最终产物格式。

---

🛠️ C++ 跨平台编译完整流程对比图

┌───────────────────────┐
│   Source Code (.cpp)  │
└─────────┬─────────────┘
          │ Preprocessing
          ▼
   ┌───────────────────────┐
   │   Preprocessed (.i)   │
   └─────────┬─────────────┘
             │ Compilation
             ▼
      ┌───────────────────────┐
      │   Assembly (.s)       │
      └─────────┬─────────────┘
                │ Assembling
                ▼
         ┌───────────────────────┐
         │ Object File (.o/.obj) │
         └─────────┬─────────────┘
                   │ Linking
                   ▼
          ┌───────────────────────────────┐
          │   Executable / Library        │
          │   - Windows → PE  (.exe/.dll) │
          │   - macOS   → Mach-O (.bin/.dylib)│
          │   - Linux   → ELF  (.out/.so) │
          └───────────────────────────────┘

---

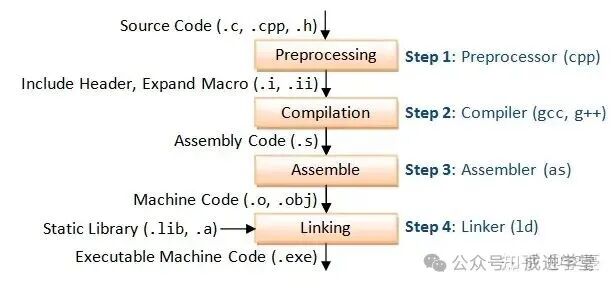

• 预处理(Preprocessing)：主要用于处理#开头的代码行，比如对宏做展开，对include的文件做展开，条件编译选项判断，清理注释等。文件以.i和.ii结尾。

• 编译(Compilation)：使用预处理的输出结果作为输入，生成文本格式的平台相关的汇编代码(assembly code)。文件以.s结尾。

• 汇编(Assemble)：将上一步的汇编代码转换成二进制的机器码，称为object code。产生的文件叫做目标文件，是二进制格式，文件以.o或.obj结尾。

• 链接(Linking)：链接过程将多个目标文以及所需的库文件(.so等)链接成最终的可执行文件(executable file)

🔍 各平台工具链对应关系

阶段	Windows (MSVC)	Windows (MinGW/Clang)	macOS (Clang/LLVM)	Linux (GCC/Clang)
预处理	cl.exe /E	cpp.exe  / clang -E	clang -E	cpp  / gcc -E / clang -E
编译	cl.exe /c  → .s	gcc -S  / clang -S	clang -S	gcc -S  / clang -S
汇编	内部 (c1.dll → c2.dll) / ml.exe	as.exe	as  (Mach-O)	as  (GNU, ELF)
目标文件	.obj  (COFF)	.o  (PE-COFF)	.o  (Mach-O)	.o  (ELF)
链接	link.exe	ld.exe  / lld-link	ld64	ld  / lld
最终产物	PE → .exe / .dll	PE → .exe / .dll	Mach-O → binary / .dylib	ELF → binary / .so

---

• • 中间文件 (.i, .s, .o/.obj) 在三个平台都有，只是格式不同。

• • 最终可执行文件格式：Windows 是 PE，macOS 是 Mach-O，Linux 是 ELF。
