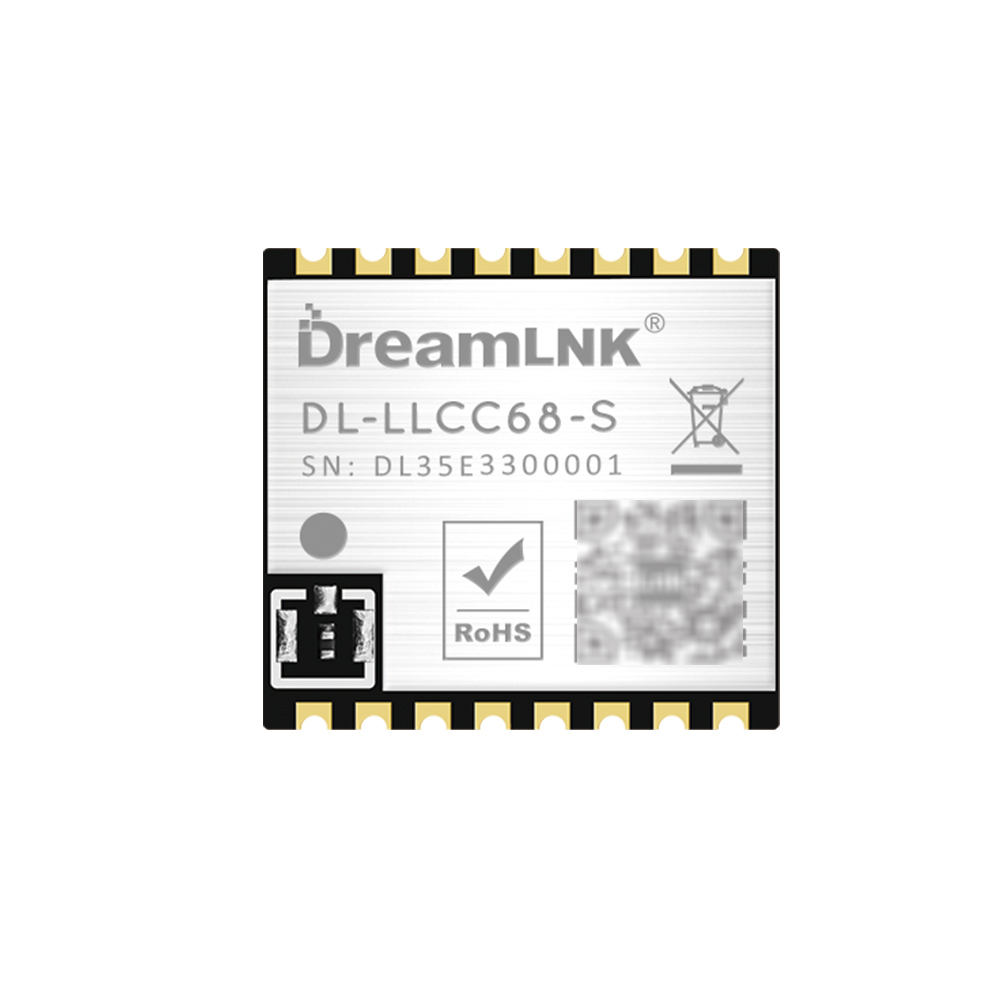

在物联网终端设备向微型化、长续航演进的过程中，射频模块的选型往往决定了产品的最终成败。作为新一代 Sub-GHz 射频芯片 LLCC68 的代表作，骏晔科技（DreamLNK）推出的 DL-LLCC68-S 系列模块，精准切入了低成本与高性能之间的空白地带。它不仅继承了 LoRa 技术的抗干扰基因，更在功耗与体积上实现了突破，成为当下物联网终端设计的优选方案。

射频性能：穿透力与灵敏度的硬核指标

通信距离和抗干扰能力是评估无线模块的基石。DL-LLCC68-S 在射频前端进行了深度优化，其最大发射功率可达 +22dBm，配合高达 -129dBm 的接收灵敏度，提供了高达 151dB 的链路预算。这意味着在同等发射功率下，该模块能够捕捉到更微弱的信号，从而在复杂的城市楼宇或茂密的农业植被中实现更远的有效覆盖。此外，模块同时支持 LoRa 与 GFSK 调制方式，开发者可以根据实际场景在“超远距离”与“高速率”之间灵活切换。

功耗控制：为电池供电设备“榨干”每一滴电量

对于依赖电池供电的传感器或表计而言，功耗直接决定了设备的生命周期。DL-LLCC68-S 展现出了极佳的能效比，其接收电流被控制在 4.5mA 左右的极低水平，同时具备微安级的休眠电流。这种出色的低功耗设计，使得设备在保持网络监听状态时依然能维持超长续航，大幅降低了后期运维中更换电池的频率与成本。

硬件兼容与速率：无缝替换与灵活配置

在硬件接口层面，该模块采用标准的 SPI 接口与 MCU 进行通信，工作电压支持 1.8V 至 3.7V 的宽压范围，能够轻松适配各类主流微控制器。在数据吞吐方面，LoRa 模式下的速率范围为 1.76 至 62.5 Kbps，足以应对绝大多数环境数据采集、状态上报等低频低带宽场景；而在 FSK 模式下，速率最高可达 300 Kbps，满足了部分需要快速传输数据的交互需求。

极致封装与组网：为紧凑设计而生

DL-LLCC68-S 采用了 17.1×16.1mm 的 SMD 贴片封装，在保证了射频性能的前提下，极大地压缩了物理体积，为 PCB 布局节省了宝贵的空间。在网络架构上，它不仅支持传统的点对点通信，还能完美适配星状网络以及 LoRa Mesh 树状结构。这种灵活的组网能力，使其能够广泛应用于智慧安防、智能抄表、工业控制以及智慧农业等多个垂直行业。

结语

综合来看，骏晔科技的 DL-LLCC68-S 模块并非单纯的参数堆砌，而是针对物联网痛点进行的精准设计。它以 -129dBm 的灵敏度和 4.5mA 的接收电流，在射频性能与功耗之间找到了完美的平衡点。对于追求高性价比、长续航以及紧凑设计的 B2B 采购方与研发工程师而言，这款模块无疑是当前市场中极具竞争力的选择。
