在工业物联网（IIoT）、PLC 数据采集和过程控制系统中，4-20mA 电流环与 0-10V 电压信号是传感器输出的两大“绝对主力”。然而，在实际硬件设计中，工程师常常面临以下痛点：

1. 现场接线错误导致高压窜入，瞬间烧毁 MCU 的 ADC 引脚；
2. 变频器、开关电源带来的高频 EMI 毛刺让 ADC 采样数据疯狂跳变；
3. 为了兼容 4-20mA 和 0-10V，不得不设计两套独立的硬件通道，导致 BOM 成本和 PCB 面积翻倍。

如何用单通道完美兼容这两种信号，并构建坚不可摧的模拟前端（AFE）？本文将深度拆解一款基于 Sallen-Key（塞林更）二阶有源滤波的工业级通用模拟量输入调理电路，为你提供一套可直接落地的实战方案！

---

一、 电路全局拓扑定性

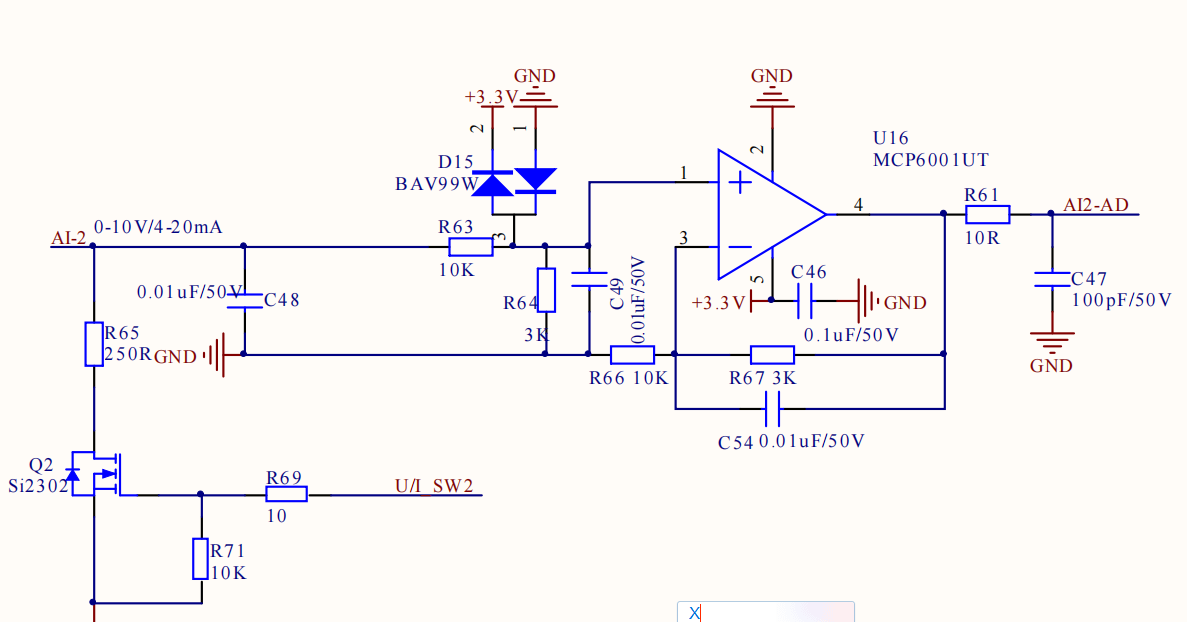

本电路以 MCP6001UT（单通道 3.3V 轨到轨 CMOS 运放）为核心，构建了标准的 Sallen-Key 二阶低通滤波放大网络。
它不仅仅是一个滤波器，更是一个集成了 I/V 切换转换 + 输入过压钳位保护 + 二阶有源滤波 + 小幅增益放大 + ADC 抗混叠 的全功能模拟前端。

---

二、 核心模块深度拆解

1. 输入切换：单通道复用 4-20mA 与 0-10V 的“魔法”

如何在同一个端子上兼容电流和电压输入？秘诀在于 Q2（Si2302 N-MOS 管） 构成的电子开关。

• 电压模式（0-10V 输入）：
  MCU 控制 U/I_SW2 输出高电平 $\to$ Q2 导通 $\to$ 采样电阻 R65 (250Ω) 下端接地被短路。外部 0~10V 电压信号直接通过 R63 送入后级运放。
• 电流模式（4-20mA 输入）：
  MCU 控制 U/I_SW2 输出低电平 $\to$ Q2 关断 $\to$ R65 悬空接入回路。4~20mA 电流流过 R65 (250Ω) 实现 I/V 转换：
  $$4mA\times 250\Omega =1V$$
  $$20mA\times 250\Omega =5V$$
  成功将 4-20mA 转换为 1V~5V 的电压信号。
• 辅助设计：R71 (10K) 为 MOS 管栅极下拉电阻，确保上电或 MCU 复位时 Q2 可靠关断（默认电流模式）；C48 (0.01uF) 构成输入一阶 RC 预滤波，初步抑制高频尖峰。

2. 输入保护：BAV99 构建的“硬件防弹衣”

工业现场最怕工人接错线（如误接 24V 电源或产生负向浪涌）。

• 双向钳位：D15 采用 BAV99W（双通道高速二极管），一端接 3.3V，一端接 GND。
  • 当输入电压 $>3.3V$ 时，上管导通，将电压死死钳位在 3.3V；
  • 当输入电压 $<0V$ 时，下管导通，将电压钳位在 GND。
• 限流泄放：R63 (10K) 作为限流电阻，配合 BAV99 限制并泄放冲击电流，确保后级运放和 MCU 绝对安全。

3. 核心大脑：Sallen-Key 二阶低通滤波与放大

这是本电路的灵魂所在。元件参数配置为：R64=3K, C49=0.01uF；R66=10K, R67=3K, C54=0.01uF。

(1) 结构判定与优势

同相输入端由 R64+C49 构成一阶 RC，反馈支路由 R66、R67、C54 构成二阶网络。标准的 Sallen-Key 拓扑拥有 -40dB/十倍频 的滚降斜率，相比普通一阶 RC（-20dB/十倍频），其对高频噪声的抑制能力提升了整整 100 倍！

(2) 电压放大增益计算

Sallen-Key 同相放大增益公式为：
$$A_v=1+\frac{R_{反馈下}}{R_{反馈上}}$$
(注：根据电路增益为 1.3 倍的设计意图，反馈网络电阻比例配置为 3K/10K)
$$A_v=1+\frac{3K}{10K}=1.3\text{ 倍}$$
设计巧思：4-20mA 转换后的电压是 1~5V，经过 1.3 倍小幅抬升放大后，能够更好地适配后端 3.3V 单片机 ADC 的采样量程，提高 ADC 的有效分辨率。

(3) 截止频率估算与定位

当两电容相等（$C49=C54=C=0.01\mu F$）时，截止频率近似公式为：
$$f_c=\frac{1}{2\pi \sqrt{R64\times R66\times C^2}}$$
代入参数计算，本电路的截止频率约为 2.9kHz。

⚠️ 工程避坑提示：
很多新手以为加了 Sallen-Key 就能滤除 50Hz 工频，这是错的！2.9kHz 的截止频率主要作用是滤除开关电源的高频开关毛刺和 EMI 射频干扰。若要专门死磕 50/100Hz 工频干扰，必须看后文的“优化建议”。

4. 输出抗混叠与运放供电

• 末级 RC 抗混叠：运放输出端增加 R61 (10R) + C47 (100pF) 极小的一阶 RC 低通。这能滤除运放自身的高频自激毛刺，平滑波形，防止 ADC 采样时发生频谱混叠。输出信号 AI2-AD 直连 MCU ADC 引脚。
• 电源去耦：MCP6001 是 3.3V 轨到轨运放，C46 (0.1uF) 紧靠电源引脚，稳定运放供电，抑制电源线上的 100Hz 整流纹波。

---

三、 本电路与“差分采样电路”的本质区别

很多工程师会问：这个电路和之前讲的“单运放差分放大电路”有什么区别？

对比维度	单运放差分放大电路	本电路（Sallen-Key 通用调理）
处理信号类型	差分信号（如板级 shunt 电阻两端的 mV 级压降）	单端信号（如外部引入的 4-20mA / 0-10V 标准模拟量）
核心抗干扰机制	抑制共模噪声（长线传输引入的共模干扰）	抑制高频 EMI 与差模噪声（侧重滤波与量程切换）
输入阻抗	相对较低（受限于分压电阻网络）	极高（同相放大结构，不会衰减外部标准信号）
典型应用场景	电机驱动、BMS 母线电流闭环控制	PLC 模拟量输入模块、工业物联网网关数据采集

---

四、 针对 50Hz 工频干扰的工程优化建议

如前文所述，本电路 2.9kHz 的截止频率对 50Hz 工频衰减极小。如果你的工业现场有大型变压器或变频器，导致 50Hz/100Hz 工频纹波让 ADC 数据跳变，必须采用以下两种优化方案之一：

方案 A：级联低频 Sallen-Key 低通（推荐用于缓变信号）

如果采集的是温度、压力、液位等慢变直流信号（有效带宽 < 20Hz）：

• 做法：在 BAV99 钳位保护之后，额外增加一级截止频率为 10Hz ~ 30Hz 的 Sallen-Key 二阶低通滤波器。
• 效果：0~20Hz 有用信号无损通过，50Hz 工频被衰减 40dB 以上（噪声幅值压缩至 1% 以内），ADC 数据稳如老狗。

方案 B：增加 50Hz 陷波滤波器（推荐用于交流/快速信号）

如果采集的是交流电流变送器输出的信号，或者系统要求较快的响应速度（有用信号带宽包含 50Hz 附近）：

• 做法：引入基于 Sallen-Key 双二阶拓扑的 50Hz 陷波滤波器（Notch Filter）。
• 效果：精准在 50Hz 频点“挖一个深坑”做深度衰减，只剔除工频干扰，完美保留全量程的高频有用信号。

---

五、 全文总结

设计一个优秀的 4-20mA/0-10V 模拟量采集电路，绝不仅仅是“接个电阻连到 ADC”那么简单。它需要：

1. MOS 管切换实现单通道双量程复用，降本增效；
2. BAV99 钳位提供硬件级防呆防烧毁保护；
3. Sallen-Key 拓扑提供极低输出阻抗和强悍的高频 EMI 滤除能力；
4. 合理的频带规划，通过级联低频滤波或陷波器彻底解决工频干扰。
