零知派——ESP32 智能小车控制系统（AP模式配置+网页控制）
在物联网与嵌入式技术快速发展的背景下，智能小车作为 robotics 入门与实践的经典项目，涵盖了传感器应用、电机控制、自动控制算法及网络交互等多个技术领域
目录
项目概述
本文详细介绍一款基于 ESP32 的智能小车系统实现，该系统具备三大核心功能：
- 自动循迹：通过 5 路红外传感器识别路径，实现黑线 / 白线追踪
- 智能避障：利用超声波传感器检测障碍物，结合舵机扫描实现自主避障
- Web 远程控制：通过 WiFi 构建 Web 服务器，提供可视化控制界面与数据监控
项目难点及解决方案
问题描述：多任务并发与实时性
解决方案：主循环非阻塞设计、使用外部定时器中断测量速度、进行优先级划分
一、硬件准备与电路连接
1.1 核心硬件清单
| 组件 | 型号 / 规格 | 数量 |
|---|---|---|
| 主控芯片 | ESP32 开发板 | 1 |
| 电机驱动 | DRV8833 | 2 |
| 直流电机 | 5~12V 减速电机 | 4 |
| 循迹模块 | 5 路红外对管传感器 | 1 |
| 避障模块 | HC-SR04 超声波传感器 | 1 |
| 舵机 | SG90 180° 舵机 | 1 |
| 测速模块 | 对射式红外计数 + 20格码盘 | 1 |
| 电源 | 7.4V 锂电池 | 1 |
| 小车底盘 | 带安装孔的四轮底盘 | 1 |
1.2 接线方案表
以下所有引脚定义均直接来源于项目中的
config.h文件
| 模块 | 接口/功能 | ESP32 引脚 (GPIO) | 对应代码宏定义 | 备注 |
|---|---|---|---|---|
| 电机驱动 (左前轮) | A相 (PWM) | 25 | MOTO_LF_A |
连接至DRV8833的INA1 |
| B相 (PWM) | 26 | MOTO_LF_B |
连接至DRV8833的INB1 | |
| 电机驱动 (右前轮) | A相 (PWM) | 13 | MOTO_RF_A |
连接至DRV8833的INA2 |
| B相 (PWM) | 12 | MOTO_RF_B |
连接至DRV8833的INB2 | |
| 电机驱动 (左后轮) | A相 (PWM) | 32 | MOTO_LR_A |
连接至另一DRV8833的INA1 |
| B相 (PWM) | 33 | MOTO_LR_B |
连接至另一DRV8833的INB1 | |
| 电机驱动 (右后轮) | A相 (PWM) | 14 | MOTO_RR_A |
连接至另一DRV8833的INA2 |
| B相 (PWM) | 27 | MOTO_RR_B |
连接至另一DRV8833的INB2 | |
| 测速模块 | 信号输出 | 34 | PIN_SPEED_SENSOR |
连接至右后轮测速传感器 |
| 循迹模块 | 传感器1 (最左) | 17 | PIN_TRACE_1 |
数字输入 |
| 传感器2 | 16 | PIN_TRACE_2 |
数字输入 | |
| 传感器3 (中间) | 4 | PIN_TRACE_3 |
数字输入 | |
| 传感器4 | 2 | PIN_TRACE_4 |
数字输入 | |
| 传感器5 (最右) | 15 | PIN_TRACE_5 |
数字输入 | |
| 超声波模块 | Trig (触发) | 23 | SR04_TRIG |
输出 |
| Echo (回响) | 22 | SR04_ECHO |
输入 | |
| 舵机 | 信号线 | 21 | SERVO_PIN |
PWM控制 |
| 风扇 (可选) | 控制引脚 | 5 | FAN_PIN |
高低电平控制 |
1.3 具体接线图
确保电池负极、ESP32的GND、两个DRV8833模块的GND、以及所有传感器模块的GND连接在一起，保证所有信号共地

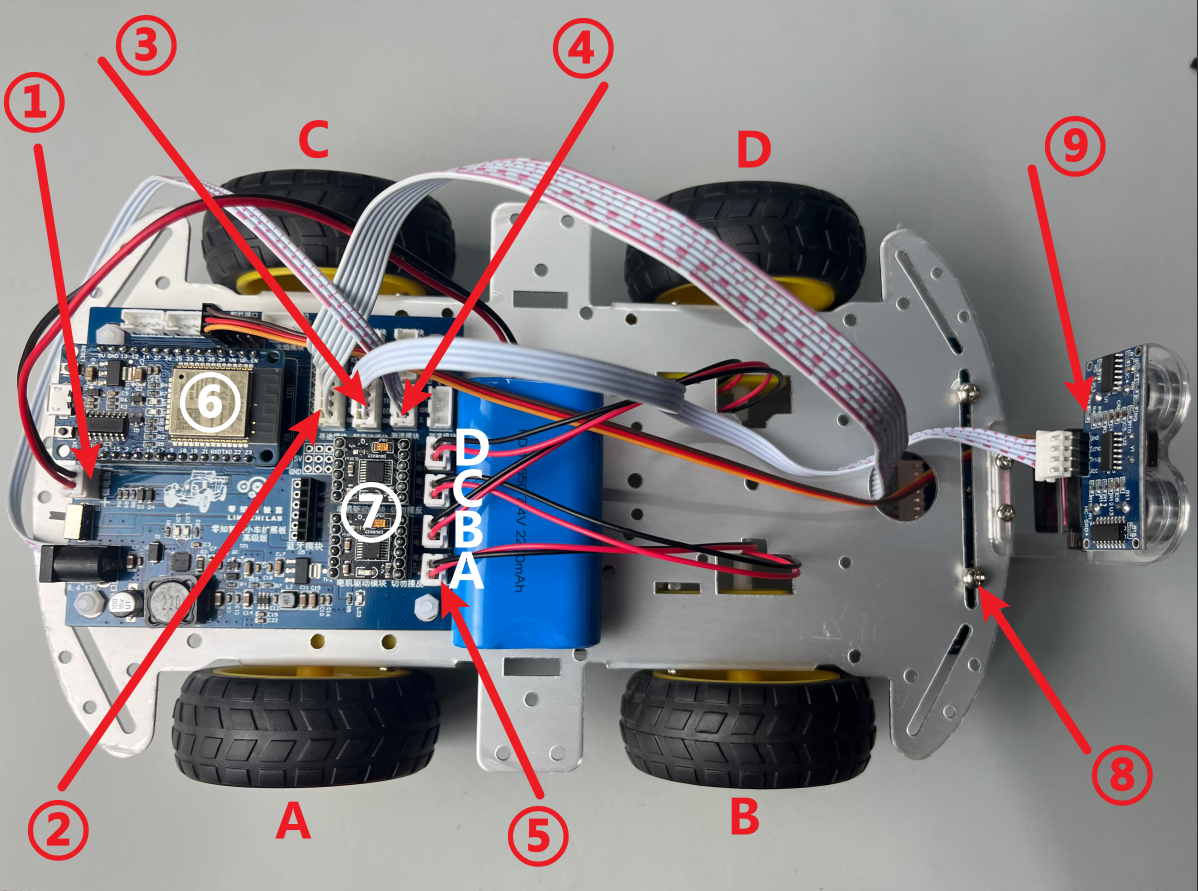

在扩展板上直插零知 ESP32主控板（图中的⑥，注意USB接口朝外）及电机驱动模块（图中的⑦，注意方向）。
接线所示：①电池接口、②循迹模块接口、③超声波模块接口、④测速模块接口、⑤电机接口
舵机模块：接线为小车扩展板上丝印标有舵机接口的P4引脚上（黄色接线对准PWM方向）
模块所示：⑧循迹模块、⑨超声波-舵机模块

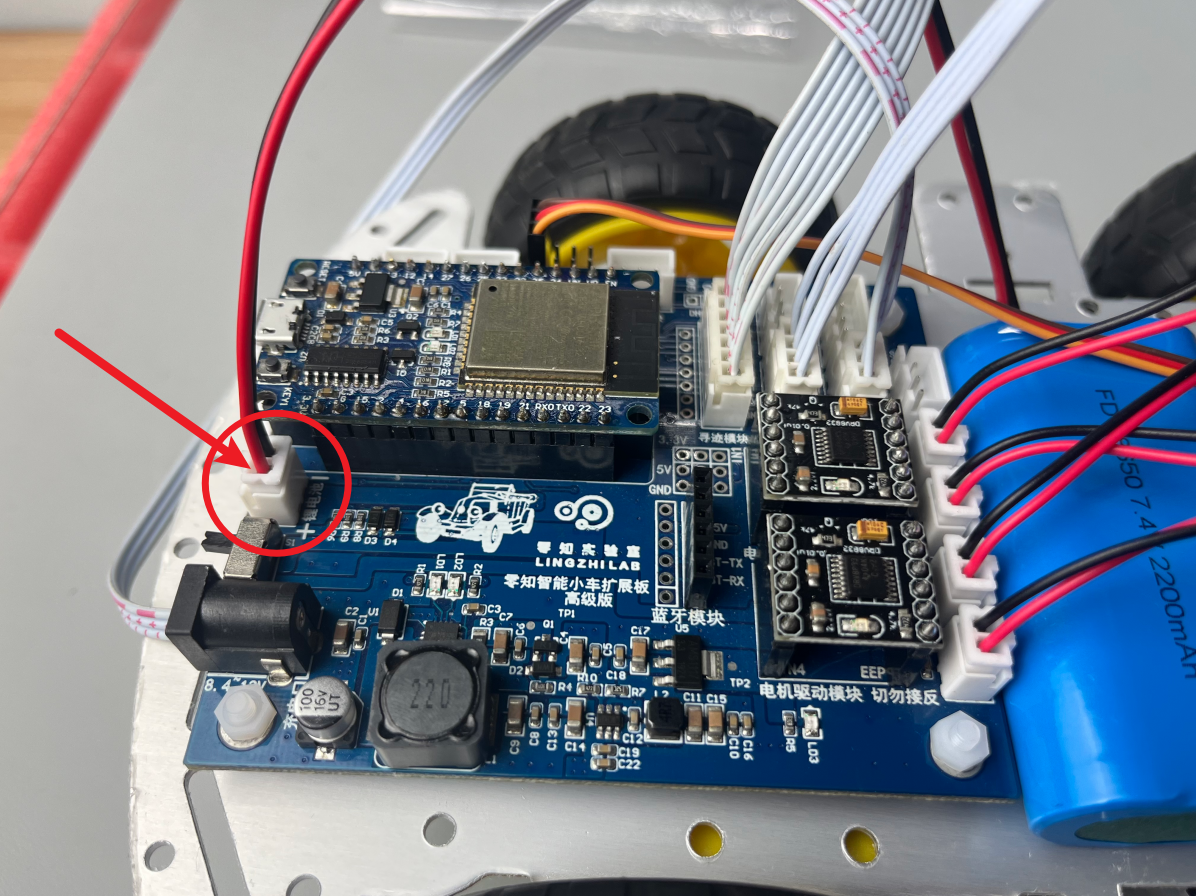

请注意：电机接线顺序如图所示⑤，A电机引脚对应A接口，其他电机引脚一一对应；锂电池接线到小车扩展板时，正负极不可反接，扩展板上标+的丝印接红线，-接黑线，反接会烧毁扩展板和 ESP32
二、安装与使用部分

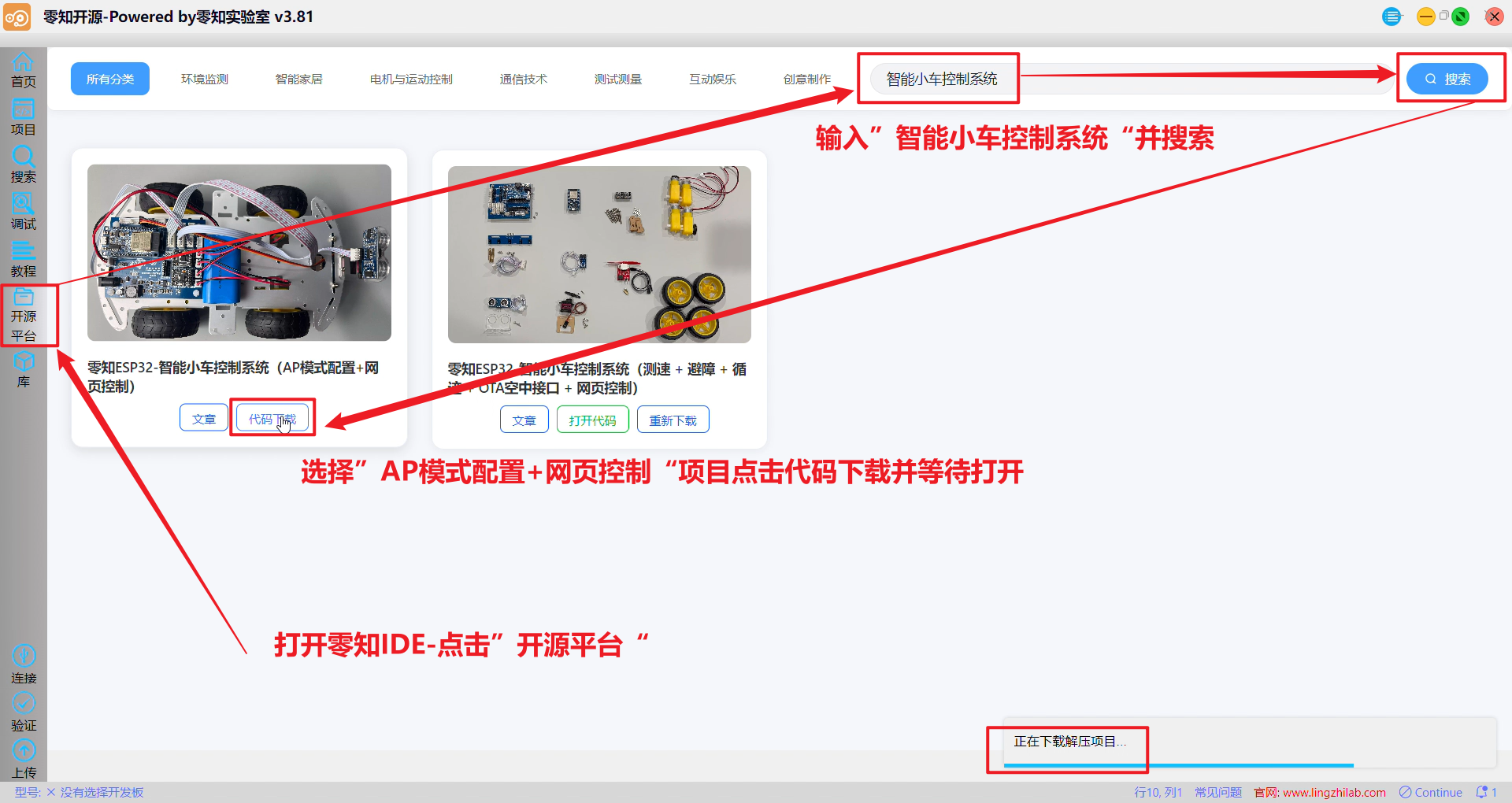

2.1 开源平台-输入"智能小车控制系统"并搜索-代码下载自动打开

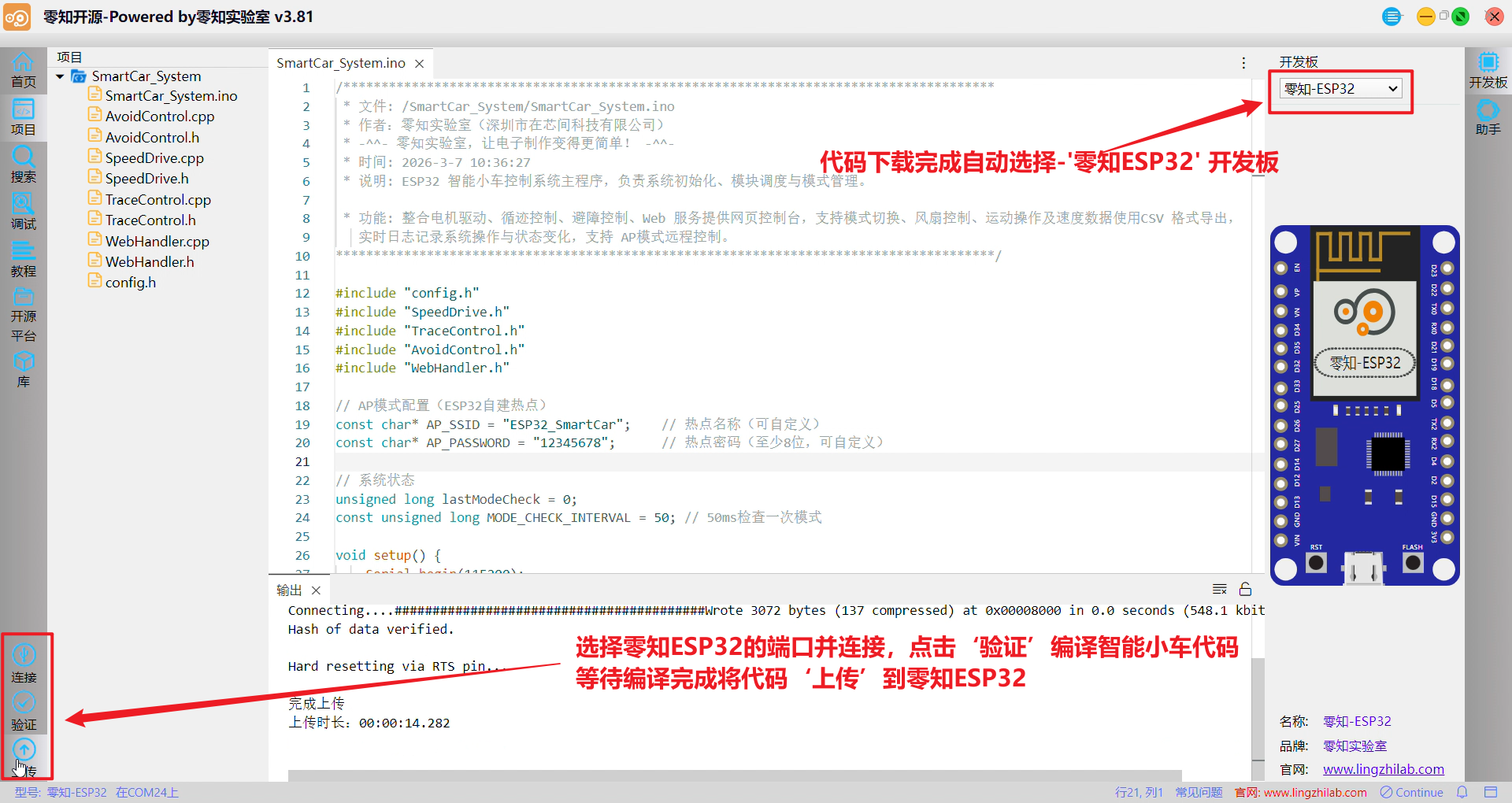

2.2 连接-验证-上传

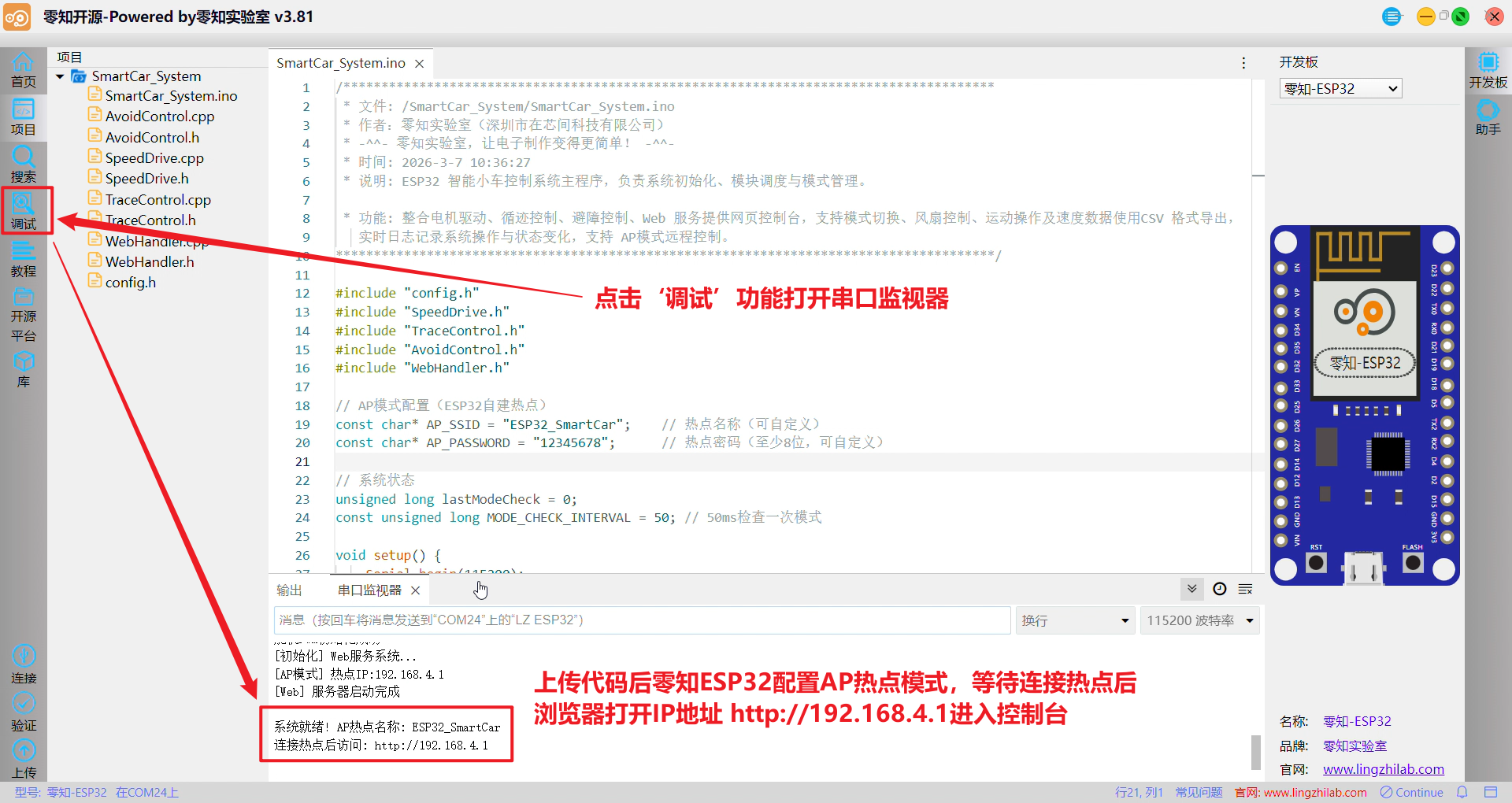

2.3 调试-串口监视器
三、系统代码讲解
深入剖析电机驱动（SpeedDrive）、避障控制（AvoidControl）、循迹控制（TraceControl）、Web服务器（WebHandler）核心代码文件，理解它们是如何协同工作
3.1 系统主架构
整个系统的入口和调度中心，负责所有模块的初始化、AP 模式配置、任务优先级调度、多模式互斥执行，是连接各个子模块的桥梁
// 关键代码片段：setup() 和 loop()
void setup() {
// ... 初始化串口
CarDrive.begin(); // 初始化电机与测速
Tracer.begin(); // 初始化循迹传感器
Avoider.begin(); // 初始化超声波与舵机
WebSys.begin(AP_SSID, AP_PASSWORD); // 启动AP模式和Web服务器
}
void loop() {
WebSys.loop(); // 高优先级：处理Web请求，保证界面响应
CarDrive.loop(); // 后台任务：每100ms计算一次速度
// 定时执行模式控制逻辑
if (millis() - lastModeCheck >= MODE_CHECK_INTERVAL) {
SysMode currentMode = WebSys.getMode();
// 互斥地执行当前模式
switch (currentMode) {
case MODE_TRACE:
Avoider.stop(); // 确保避障模式关闭
Tracer.run(); // 运行循迹
break;
case MODE_AVOID:
Tracer.stop(); // 确保循迹模式关闭
Avoider.run(); // 运行避障
break;
case MODE_MANUAL:
Tracer.stop(); // 停止所有自动模式
Avoider.stop();
break;
}
lastModeCheck = now;
}
delay(1); // 微小延时，喂狗
}通过 millis() 和状态机思想，实现了多任务的准并行处理；switch 语句中，进入一种自动模式前，会先停止另一种，这是解决模式冲突的关键，确保了系统的行为确定性
3.2 电机驱动与速度测量
基于测速码盘 + 外部中断实现脉冲计数，通过滤波算法计算出小车的实时移动速度
// 关键代码片段：中断服务程序 和 速度计算
void IRAM_ATTR SpeedDrive::isrHandler(void* arg) {
SpeedDrive* obj = (SpeedDrive*)arg;
unsigned long now = micros();
if (now - obj->lastIsrTime > 1000) { // 1ms 硬件去抖
obj->pulseCount++;
obj->lastIsrTime = now;
}
}
void SpeedDrive::loop() {
if (now - lastCalcTime >= SPEED_CALC_INTERVAL) { // 100ms周期
// ... 读取脉冲计数并清零 ...
if (raw >= MIN_PULSE_FOR_SPEED) {
// EMA滤波: 新滤波值 = α * 新脉冲 + (1-α) * 旧滤波值
filteredPulse = (EMA_ALPHA * raw) + ((1.0 - EMA_ALPHA) * filteredPulse);
// 计算速度: 滤波脉冲 * (每秒周期数) * 每脉冲距离
float newSpeed = (filteredPulse * (1000.0 / SPEED_CALC_INTERVAL)) * CM_PER_PULSE;
// 二次平滑用于显示
smoothedSpeed = (0.7 * newSpeed) + (0.3 * smoothedSpeed);
} else { /* 脉冲过少，速度衰减 */}
}
}isrHandler 是中断服务程序，IRAM_ATTR 将其放入RAM中加速执行，1ms的去抖动逻辑有效防止了机械抖动
3.3 循迹控制
采用传感器编码：将5个传感器的0/1状态组合，看作一个“二进制数”，每种组合代表小车相对于黑线的一个特定姿态
// 关键代码片段：循迹动作决策
void TraceControl::executeAction(const SensorData& sensors) {
int activeCount = sensors.s1 + sensors.s2 + sensors.s3 + sensors.s4 + sensors.s5;
if (activeCount >= 4) { // 十字路口或粗线
CarDrive.run(TRACE_SPEED_SLOW, TRACE_SPEED_SLOW); // 减速直行
} else if (activeCount == 0) { // 完全丢线
CarDrive.stop(); // 停车等待
} else if (!sensors.s1 && !sensors.s2 && sensors.s3 && !sensors.s4 && !sensors.s5) {
CarDrive.run(TRACE_SPEED_FAST, TRACE_SPEED_FAST); // 完美居中，快速直行
} else if (!sensors.s1 && sensors.s2 && sensors.s3 && !sensors.s4 && !sensors.s5) {
CarDrive.run(TRACE_SPEED_MEDIUM, TRACE_SPEED_FAST); // 轻微左偏，左慢右快
} else if (sensors.s1) { // 严重左偏
CarDrive.run(-TRACE_SPEED_REVERSE, TRACE_SPEED_TURN); // 左轮反转，右轮正转，原地修正
}
// ... 其他更多状态判断
}循迹的核心是差速转向，采用查表式逻辑，轻微偏航减慢偏离侧轮子速度加速另一侧；严重偏航执行更激进的修正，一正一反原地转向
3.4 避障控制
采用了连续扫描 + 状态机 + 惯性决策的架构，使避障动作更加流畅、自然
（1）连续扫描机制：永不阻塞的环境感知
// 舵机扫描角度序列：右(30°)→中(90°)→左(150°)→中(90°)→循环
const int AvoidControl::SWEEP_ANGLES[4] = {30, 90, 150, 90};
void AvoidControl::updateSweep() {
unsigned long now = millis();
if (now - lastSweepTime < AVOID_SWEEP_STEP_MS) return; // 时间未到，不扫描
servoWrite(SWEEP_ANGLES[sweepStep]); // 转到目标角度（内含动态延时）
int d = getDistance(); // 测距（舵机已到位）
// 将距离存入对应的方向变量
int angle = SWEEP_ANGLES[sweepStep];
if (angle <= 45) distRight = d;
else if (angle >= 135) distLeft = d;
else distCenter = d;
Serial.printf("[扫描] 角度=%3d° 左=%3dcm 中=%3dcm 右=%3dcm\n",
angle, distLeft, distCenter, distRight);
sweepStep = (sweepStep + 1) % 4; // 步进到下一个角度
lastSweepTime = now;
}AVOID_SWEEP_STEP_MS控制扫描节奏，updateSweep() 在每次 run() 中被调用，但只有间隔足够时才真正执行舵机转动和测距，其余时间立即返回，确保主循环流畅
（2）决策算法：惯性权重防止摇摆
AvoidControl::AvoidState AvoidControl::decideTurnState() {
// ... 先判断三方皆堵，返回 STATE_BACKING ...
// 惯性加成：上次方向加10cm权重，防止来回摇摆
int scoreLeft = distLeft + (lastTurnDir == -1 ? 10 : 0);
int scoreRight = distRight + (lastTurnDir == +1 ? 10 : 0);
if (scoreLeft >= scoreRight) {
lastTurnLeft = true;
lastTurnDir = -1; // 记录本次转向方向
} else {
lastTurnLeft = false;
lastTurnDir = +1;
}
return STATE_TURNING;
}当左右两侧距离相近时，小车容易频繁摇摆。通过给上一次选择的方向额外增加10cm的虚拟“偏好分”，使小车倾向于继续沿原方向转弯，从而走出平滑弧线
（3）前进状态的分级响应
void AvoidControl::handleForward() {
int dist = distCenter; // 直接使用连续扫描的最新中央距离
if (dist < AVOID_DISTANCE_EMERGENCY) { // 20cm以内：紧急停车并决策
CarDrive.stop();
currentState = decideTurnState();
stateStartTime = millis();
}
else if (dist < AVOID_DISTANCE_SLOW) { // 20~35cm：减速区，停车决策
CarDrive.stop();
currentState = decideTurnState();
stateStartTime = millis();
}
else if (dist < AVOID_DISTANCE_SAFE) { // 35~55cm：预警区，慢速行驶并微调方向
if (distLeft > distRight + 20) // 左侧空间大，轻微左偏
CarDrive.run(AVOID_SPEED_SLOW - 20, AVOID_SPEED_SLOW);
else if (distRight > distLeft + 20) // 右侧空间大，轻微右偏
CarDrive.run(AVOID_SPEED_SLOW, AVOID_SPEED_SLOW - 20);
else
CarDrive.run(AVOID_SPEED_SLOW, AVOID_SPEED_SLOW);
}
else { // >55cm：安全距离，全速前进
CarDrive.run(AVOID_SPEED_NORMAL, AVOID_SPEED_NORMAL);
}
}侧方距离明显不均衡时，通过差速实现柔和的方向修正，避免到跟前才急转弯；保证小车在进入障碍密集区时先停下来思考，而不是盲目冲入

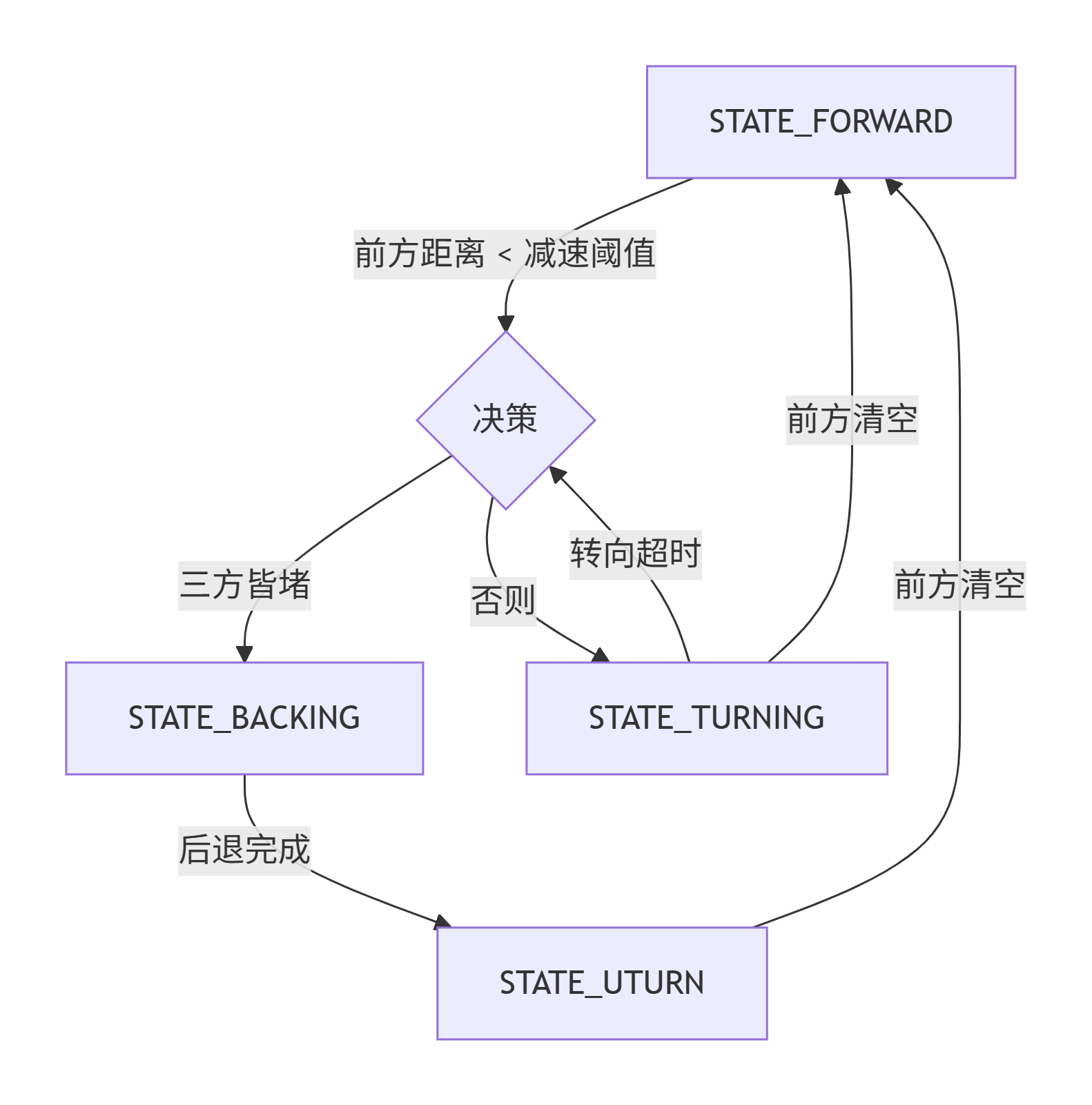

各状态之间的转换关系如下图所示：
3.5 Web服务器与控制界面
前后端分离：WebHandler 扮演了后端服务器的角色、前端网页通过 fetch API定期向ESP32发起AJAX请求，获取最新的速度、风扇状态等JSON数据
// 关键代码片段：处理前端AJAX请求
void WebHandler::handleData() {
float speed = CarDrive.getSmoothedSpeed(); // 获取平滑后的速度
updateSpeedHistory(speed); // 更新历史数据用于图表
// 构建JSON响应
String json = "{";
json += "\"speed\":" + String(speed, 2);
json += ",\"fan\":" + String(fanState ? "true" : "false");
json += ",\"validSpeeds\":["; // 添加最近5次有效速度
for (int i = 0; i < VALID_SPEED_COUNT; i++) {
if (i > 0) json += ",";
json += String(validSpeeds[i], 2);
}
json += "]";
if (logBuffer.length() > 0) { // 添加日志
json += ",\"log\":\"" + logBuffer + "\"";
logBuffer = "";
}
json += "}";
server.send(200, "application/json", json);
}前端点击“导出CSV”时，会将累积在隐藏textarea中的时间-速度数据保存为 .csv 文件，实现了简易的数据记录功能

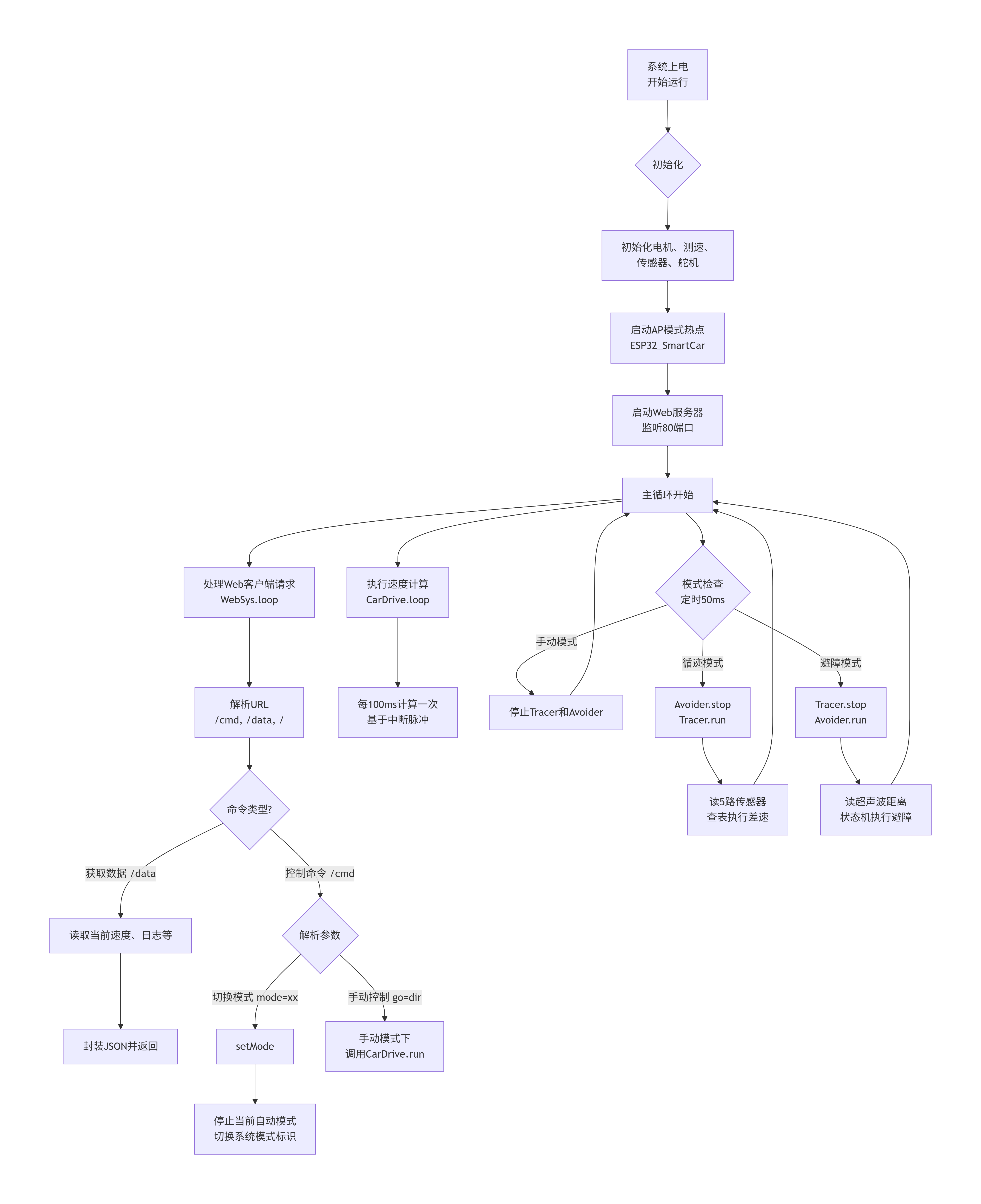

系统流程图
展示了整个系统的软件运行流程和模块间的关系
四、项目结果演示
4.1 操作流程

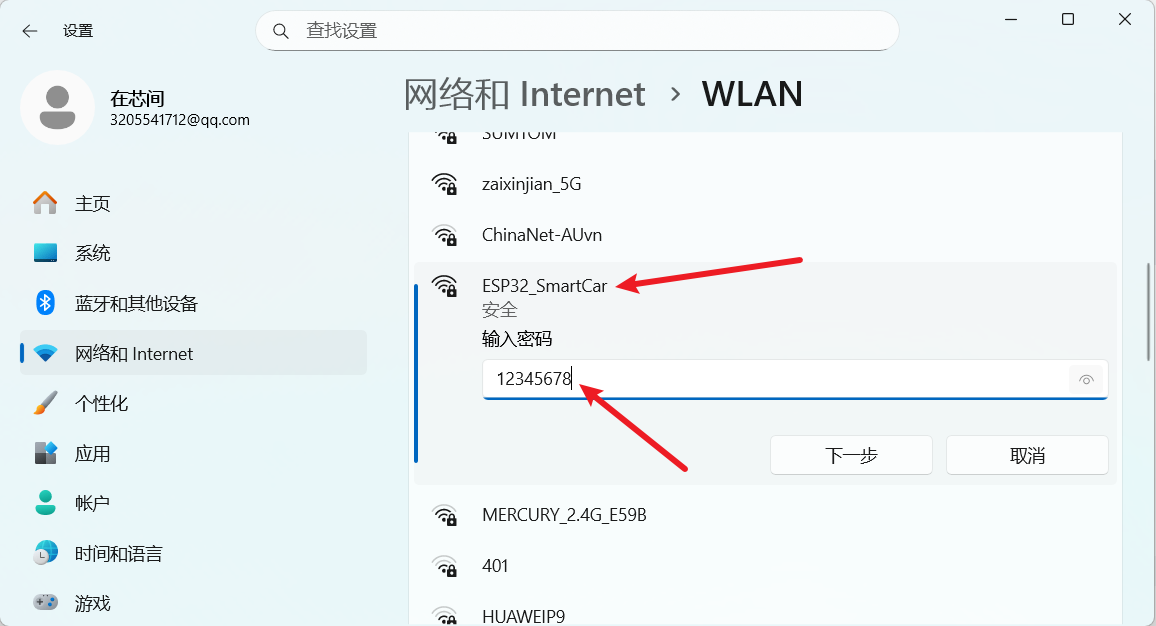

连接电池后，小车扩展板电源灯亮起，ESP32开始自建热点
ESP32_SmartCar。手机/电脑连接该热点，输入密码12345678
AP模式下请关闭移动数据网络，部分设备会自动切换回4G导致无法访问控制台

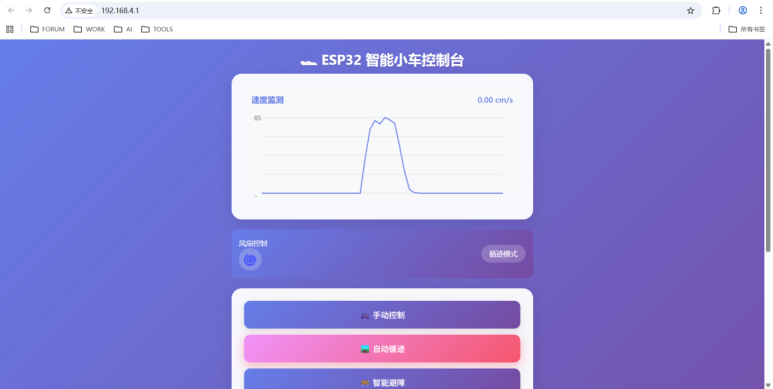

（1）访问控制台：打开浏览器，在地址栏输入 192.168.4.1，进入智能小车控制台界面
（2）功能测试： 点击“智能避障”按钮，观察小车行为
①连续扫描：舵机以约2.5秒一个循环（4步×400ms）持续左右摆动，但不会停顿，小车依然在前进。
②平稳转向：接近障碍时，小车根据左右空间惯性选择方向，流畅转弯，无“犹豫不决”现象。
③死胡同脱困：将小车困在角落，它会先后退约0.9秒，然后原地掉头，朝空旷方向驶出

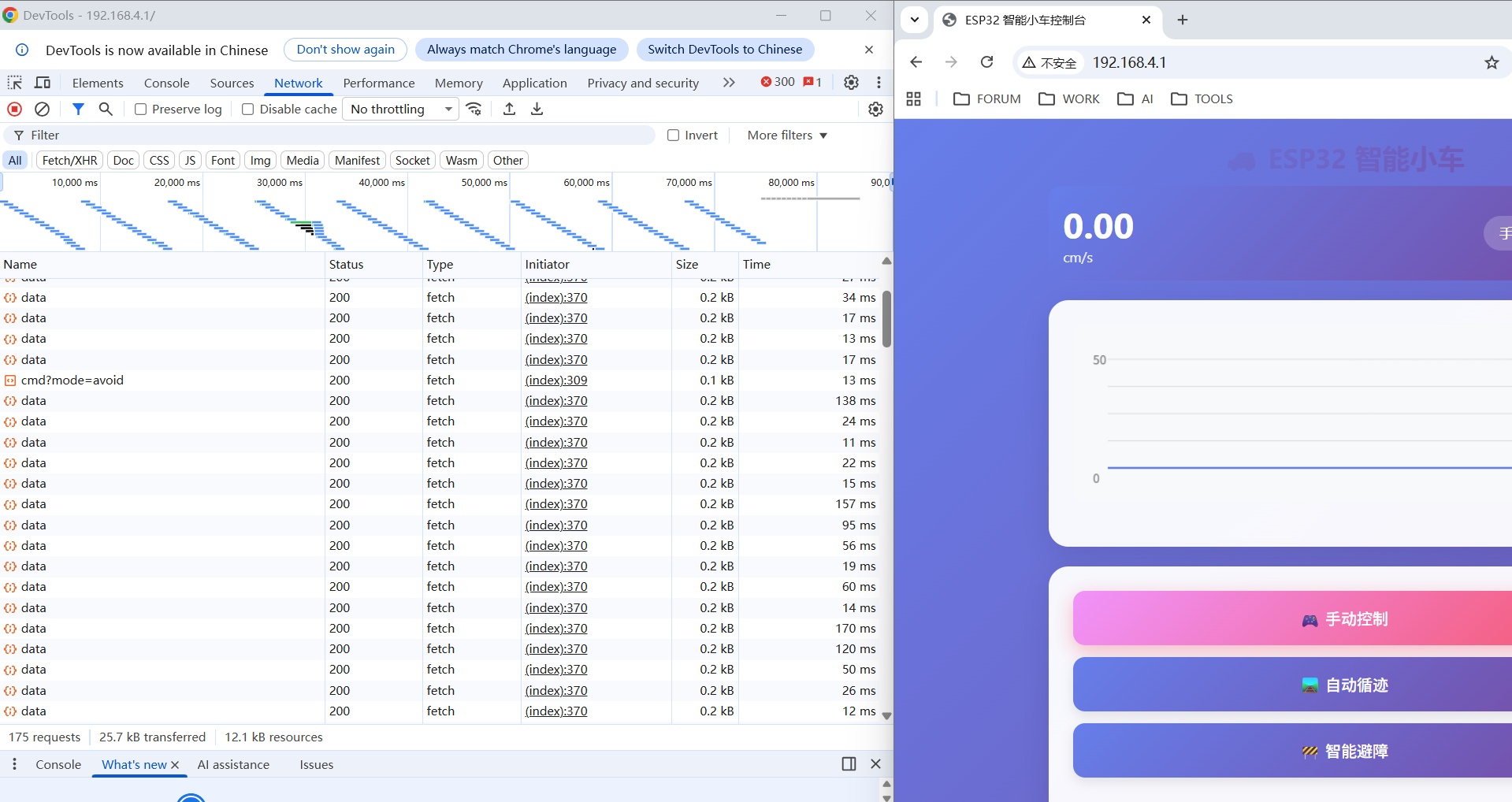

打开浏览器控制台（F12 -> 网络），可以查看
/data接口每500ms返回的JSON数据，其中包含实时距离和日志

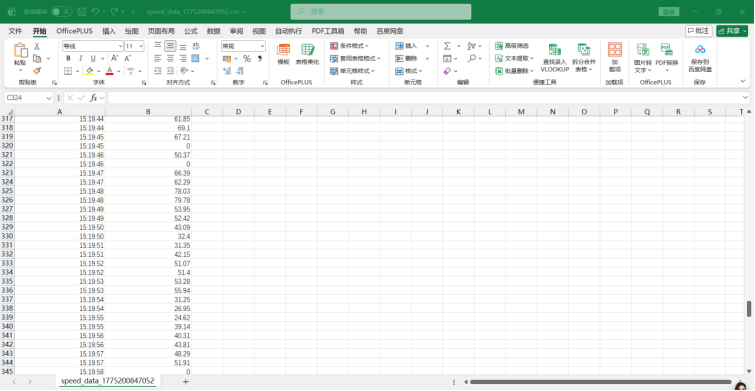

（3）数据导出：避障过程中，点击“导出CSV”可获得包含时间戳、速度、风扇状态的完整日志，便于分析算法表现
4.2 视频演示
零知ESP32 AP模式智能小车实战演示：网页控制、实时测速、自动循迹与避障
本视频完整展示了基于零知ESP32的智能小车在AP模式下的操作流程。演示如何连接小车自建热点、通过浏览器访问控制台。三种核心模式：手动驾驶的即时响应、自动循迹的精准过弯，以及智能避障模式下的自主环境探测与路径决策。实时刷新的速度曲线和数据导出功能也清晰可见
五、DRV8833 电机驱动原理
DRV8833内部集成了双路H桥驱动器。一个H桥由四个开关（MOSFET）组成，通过控制它们的导通组合，可以改变电机两端的电压方向和大小，从而控制电机的正转、反转、刹车和滑行
5.1 工作原理
如原理图所示，当
INA为高电平（PWM）、INB为低电平时，电流从左向右流过电机（正转）。反之，INA低、INB高，电流反向，电机反转

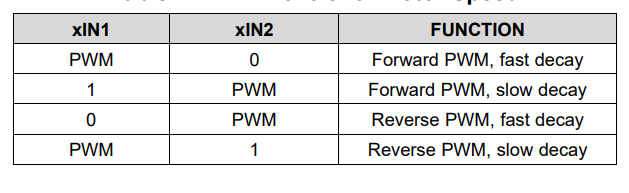

正转：AIN1=PWM，AIN2=LOW、反转：AIN1=LOW，AIN2=PWM
5.2 速度控制
在一个周期内快速切换开关的导通时间（即PWM波），可以改变电机两端的平均电压，从而调节转速
PWM的占空比越高，平均电压越大，电机转得越快

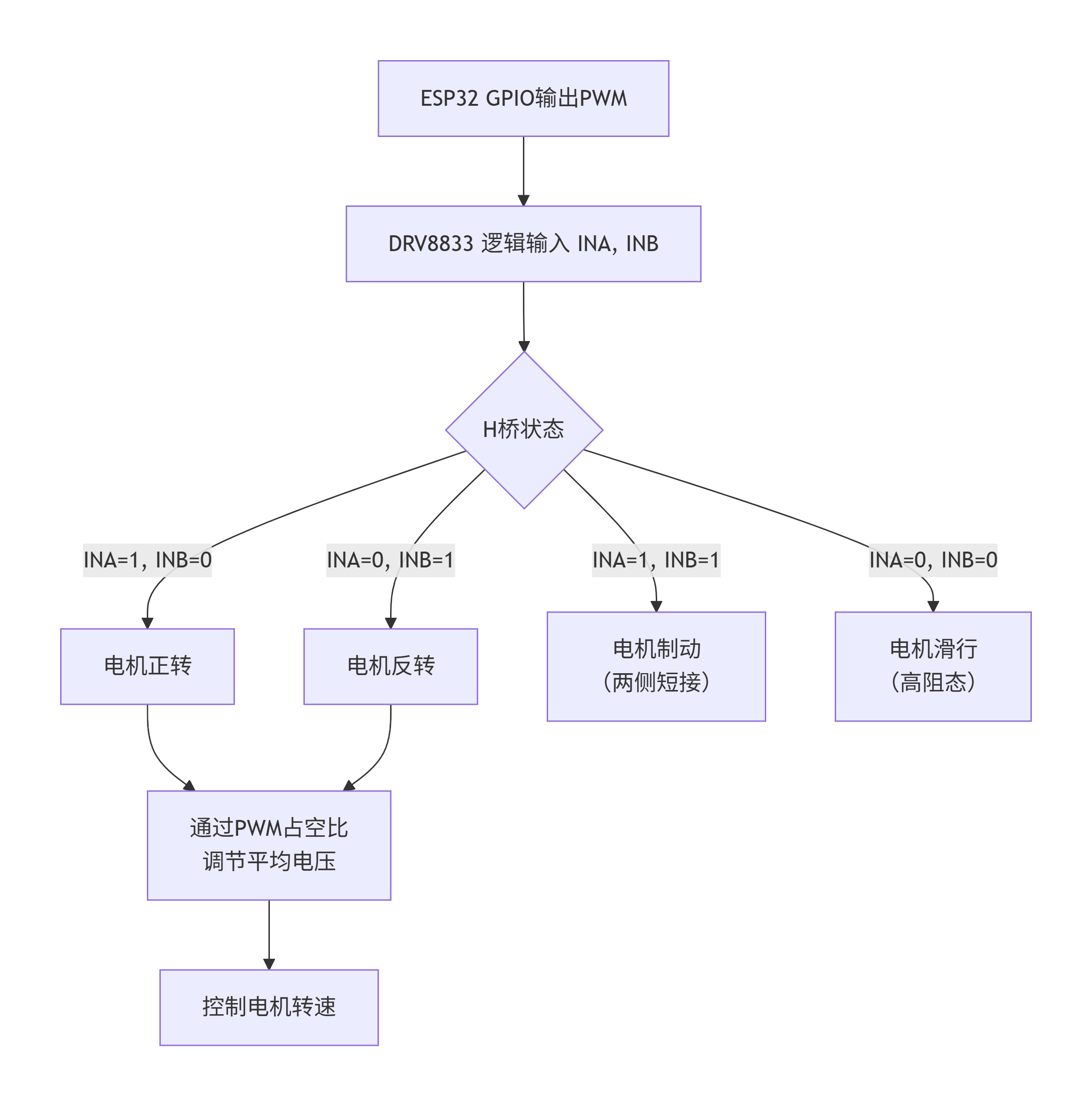

H桥电路逻辑
六、常见问题解答（FAQ）
Q1: 小车在循迹模式下总是冲出赛道，应该如何调整？
A：这通常是转向速度过快或响应不够及时。可以尝试：降低 config.h 中 TRACE_SPEED_FAST 和 TRACE_SPEED_MEDIUM 的值。检查循迹模块的高度和灵敏度，确保它能在黑白线上正确输出高低电平
Q2: 避障模式下，小车总是撞到障碍物才停下，怎么办？
A：首先检查超声波传感器的安装是否牢固、朝向是否正前方。可以在代码中临时添加串口打印，输出 getDistance() 的值，判断测距是否准确。如果测距准确，说明避障的阈值过小，可以适当增大 AVOID_DISTANCE_EMERGENCY 和 AVOID_DISTANCE_SLOW 的值
Q3: 测速显示始终为0，或者数值严重不准确？
A：这通常是硬件或接线问题。请检查：测速传感器的VCC和GND是否正确连接、测速传感器的信号线是否连接到正确的GPIO、码盘是否能顺畅地通过传感器的U型槽，且遮挡效果明显、在代码中临时添加中断计数打印，看是否有脉冲产生。如果没有，可能是传感器损坏或接线错误
项目资源整合：
DRV8833 数据手册： DRV8833 Dual H-Bridge Motor Driver datasheet (Rev. E)
