SpringBoot+Vue3 项目管理系统设计：甘特图 + 任务看板 + 工时统计全流程拆解

🌐 演示地址：http://ruoyioffice.com | 📦 源码1：ruoyi-office-vben | 📦 源码2：ruoyi-office | 📦 源码3：ruoyi-office | 💬 微信：17156169080（备注「RuoYi Office」）

一个项目从「老板拍板要做」到「立项审批通过、排期、分工、记工时、复盘验收」，中间隔着十几张表和一条审批流。很多团队靠 Excel + 钉钉群硬撑：计划改三次就对不上、工时全凭记忆、进度永远「快好了」。RuoYi Office 在 yudao-module-project 模块里把这条链路做成了产品——立项申请走 Flowable 审批、通过后物化成项目台账、台账内嵌甘特图/看板/工时/里程碑/预算，共 18 张 project_* 表。本文基于真实源码，把这套设计从数据模型讲到前端实现。

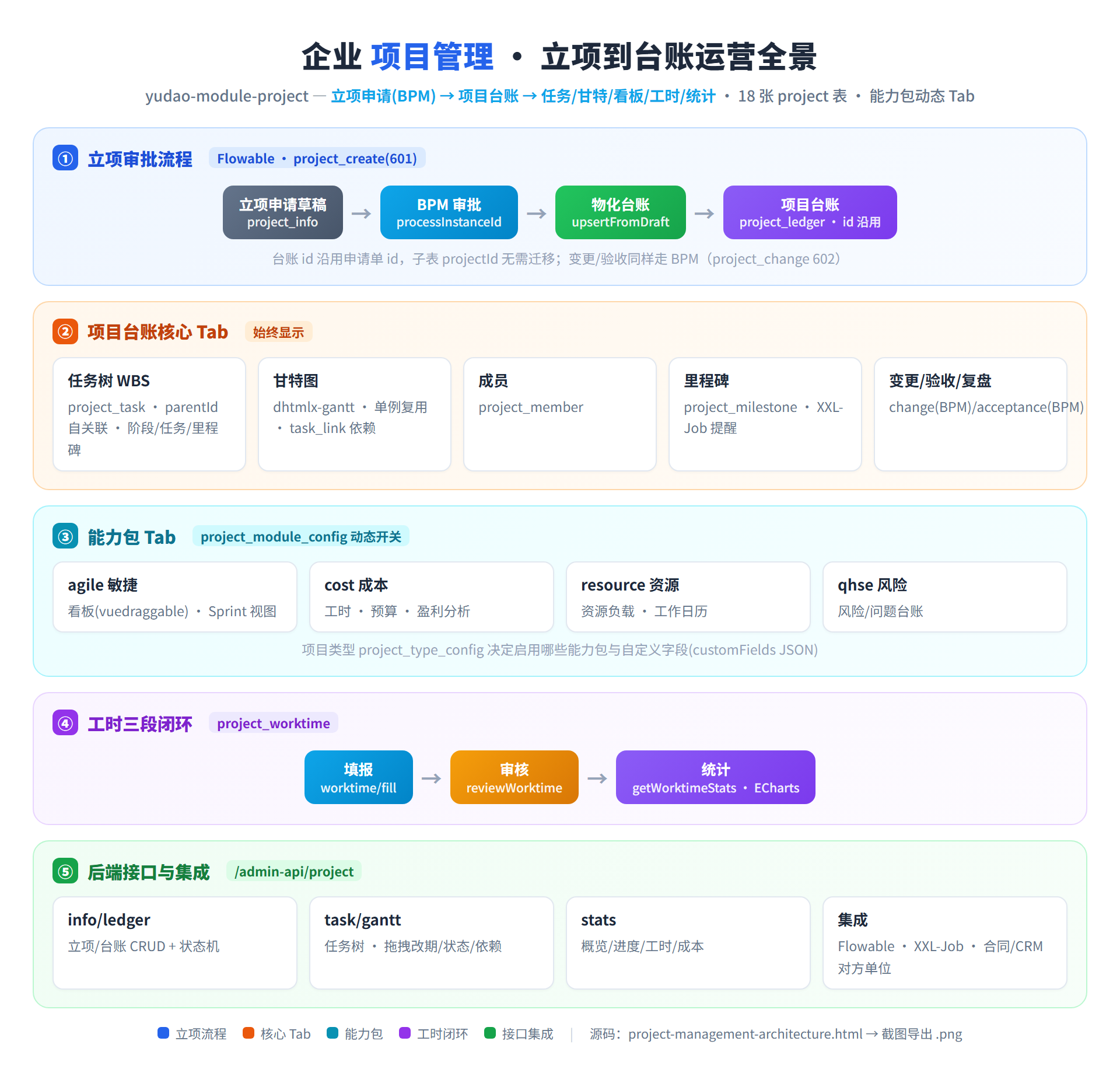

▲ 项目管理全景：立项申请(BPM)→项目台账→任务树/甘特/看板/工时/里程碑/统计，能力包按项目类型动态开 Tab；HTML 源文件见 images/project-management-architecture.html

引言：项目管理系统到底难在哪？

做过项目管理工具的都知道，难的不是建几张表，而是业务形态太多变：

痛点一：立项要审批，运营要灵活。立项阶段是一张「申请单」，要走预算/资源审批，草稿可反复改；审批通过后却要变成一个长期运营的「台账」，挂着几十个任务、成员、工时——两种形态硬塞进一张表，状态字段会乱成一锅粥。

痛点二：不同项目类型，需要的功能完全不同。研发项目要敏捷看板和 Sprint，工程项目要里程碑和验收，外包项目要工时和盈利分析。如果所有项目都显示全部 Tab，界面臃肿；写死又无法扩展。

痛点三：甘特图是「重组件」。dhtmlx-gantt 这类库带自己的工厂和全局状态，在 Vue SPA 路由反复进出时极易把内部实例搞坏，报 tasksStore undefined。

痛点四：任务既要树形（WBS），又要看板（拖拽流转）。同一份任务数据，甘特图要父子层级 + 依赖关系，看板要按状态分列拖拽——两种视图不能各存一份。

痛点五：工时要闭环。填报、审核、统计三步缺一不可，且要能按项目/成员/日期多维汇总。

现状	后果
立项与运营共用一张表	状态机混乱，草稿态污染台账数据
功能 Tab 写死	研发/工程/外包项目体验都不对
甘特图随路由销毁重建	二次进入白屏、控制台报错
任务树与看板各存一份	数据不一致，改一处漏一处
工时只填不审不统计	成本核算全靠手工 Excel

本文的答案是：双表分离 + id 沿用、能力包驱动 Tab、甘特图单例复用、任务统一数据多视图渲染、工时三段闭环。

---

一、业务设计：立项申请 → 项目台账双表模型

1.1 为什么要拆成两张表

RuoYi Office 把「项目」拆成了 project_info（立项申请单）和 project_ledger（项目台账）两张主表：

• project_info：立项阶段的申请单，带 processInstanceId / processStatus，草稿可编辑、可撤回、可重新提交，走 Flowable 审批。
• project_ledger：审批通过后才生成的运营主数据，是任务、成员、工时、里程碑等所有子表挂靠的主体。

关键设计：台账 id 直接沿用申请单 id。这样审批通过物化台账时，子表的 projectId 无需迁移，立项阶段填的预算、计划、成员草稿可以平滑过渡到运营态。

// ProjectInfoServiceImpl#submitProjectInfo（简化）
// 1. 保存/更新立项申请草稿
ProjectInfoDO info = saveDraft(reqVO);
// 2. 发起 BPM 流程（流程 key = project_create，单据码 601）
String processInstanceId = processInstanceApi.createProcessInstance(userId,
    new BpmProcessInstanceCreateReqDTO()
        .setProcessDefinitionKey(ProjectBillTypeEnum.PROJECT_CREATE.getProcessKey())
        .setBusinessKey(String.valueOf(info.getId())));
// 3. 回写流程实例 id + 状态=审批中
info.setProcessInstanceId(processInstanceId)
    .setStatus(ProjectStatusEnum.APPROVING.getStatus());
projectInfoMapper.updateById(info);

审批通过后，BPM 回调 ProjectFeignNotificationController#bpm-event，触发台账物化：

// ProjectLedgerServiceImpl#upsertFromDraft（简化）
public void upsertFromDraft(Long draftProjectId) {
    ProjectInfoDO info = projectInfoMapper.selectById(draftProjectId);
    ProjectLedgerDO ledger = BeanUtils.toBean(info, ProjectLedgerDO.class);
    ledger.setId(info.getId());                 // ★ 台账 id 沿用申请单 id
    ledger.setStatus(ProjectLedgerStatusEnum.RUNNING.getStatus()); // 进行中
    projectLedgerMapper.insertOrUpdate(ledger); // 子表 projectId 无需迁移
}

1.2 状态流转

立项申请与台账各有一套状态，互不污染：

立项申请 project_info.status：草稿 → 审批中 → 已通过/已拒绝
                                                  ↓ 通过物化
项目台账 project_ledger.status：进行中(2) → 暂停(3) → 完成(4)
                                          ↘ 终止(5) → 归档(6)

台账状态由 ProjectLedgerController 的专用接口驱动，而非通用 update：PUT /pause、/resume、/terminate，POST /complete、/archive，每个动作都有独立的业务校验。

---

二、系统设计：能力包驱动的模块化台账

2.1 项目类型 + 能力包

不同项目类型需要的功能不同，RuoYi Office 用两张配置表解决：

配置表	作用
project_type_config	定义项目类型（研发/工程/外包…）及其启用的能力包、自定义字段
project_module_config	能力包总开关，控制台账详情页显示哪些 Tab

前端把 Tab 分成「核心 Tab」（始终显示）和「能力包 Tab」（按配置动态开关），定义在 module-meta.ts：

类别	Tab	说明
核心	任务 / 甘特图 / 成员 / 里程碑 / 变更 / 验收 / 复盘	所有项目都有
能力包 agile	看板 / Sprint	敏捷研发项目
能力包 cost	工时 / 预算 / 盈利分析	需要成本核算
能力包 resource	资源负载	多项目资源协调
能力包 qhse	风险	工程/合规项目

这样一个研发项目能看到「看板+Sprint+工时」，一个工程项目能看到「里程碑+验收+风险」，互不打扰，且新增能力包只需加配置不改主框架。

2.2 核心设计决策

决策点	方案	理由
立项与运营	双表 info / ledger，id 沿用	状态机清爽，子表零迁移
功能差异化	能力包配置驱动 Tab	一套代码适配多项目类型
自定义字段	customFields JSON 列	不同类型扩展字段无需改表结构
任务多视图	统一 project_task 树 + 前端多渲染	树形/甘特/看板共用一份数据
单据编号	generateProjectCode 规则生成	编号可读、可检索

---

三、PC 端功能实现

3.0 项目台账列表

台账列表是运营入口，展示所有审批通过的项目，带项目类型、状态、进度、项目经理、对方单位等关键信息：

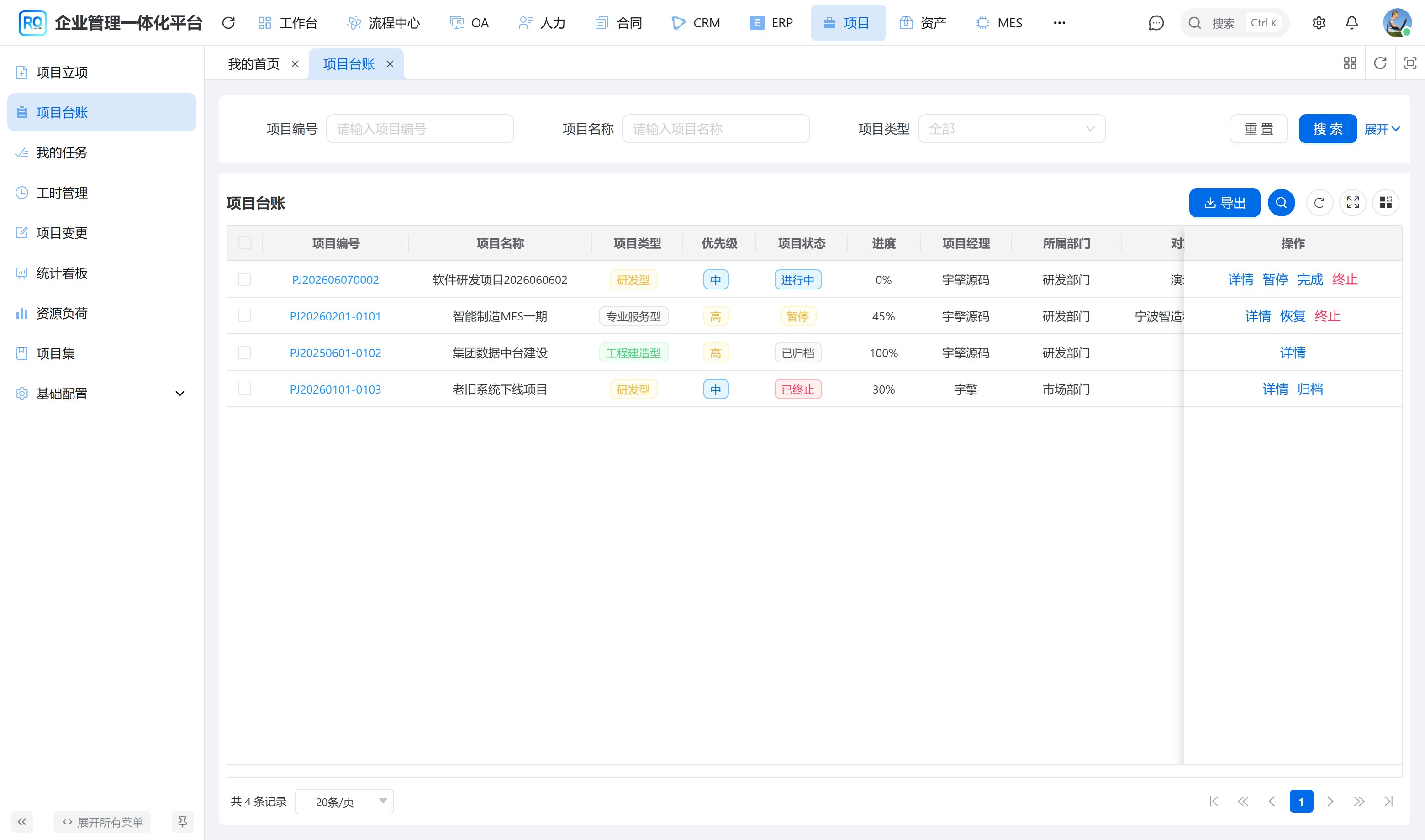

▲ 项目台账列表：项目编号/名称/类型/优先级/状态/进度一览，操作列按状态提供详情、暂停、完成、终止、归档

3.1 项目台账详情：多 Tab 工作台

台账详情 ledger/detail/index.vue 是整个模块的核心工作台，按能力包动态渲染 Tab，每个 Tab 是一个独立子组件：

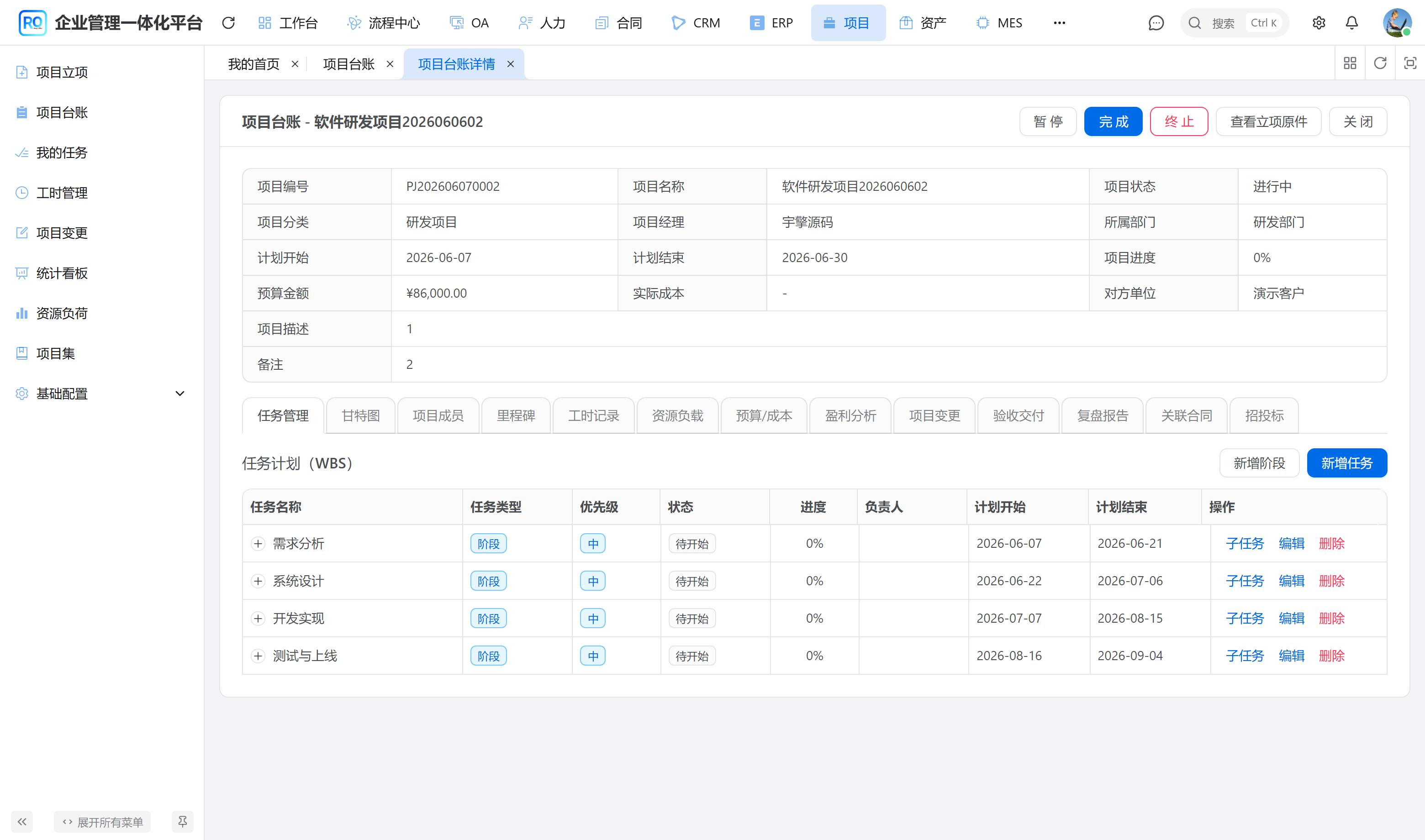

▲ 项目台账详情页：顶部项目概览卡片，下方任务管理（WBS 任务计划树）+ 甘特图/成员/里程碑/工时/资源/预算/盈利/变更/验收等 Tab 动态显示

3.2 甘特图：dhtmlx-gantt 单例复用

甘特图是技术上最棘手的一块。dhtmlx-gantt 的实例一旦被 destructor() 销毁，其工厂的静态内部状态会被破坏，导致 SPA 路由再次进入时 init() 读取 $data.tasksStore 抛异常。RuoYi Office 用模块级单例 + 永不 destructor策略解决：

// project-gantt-panel.vue：模块级单例，跨页面复用同一个实例
let sharedGantt: any = null;
let sharedModule: any = null;
let sharedEventIds: any[] = [];  // 已挂载的自定义事件，重建前逐个解绑

async function ensureGanttInstance() {
  if (sharedGantt) return sharedGantt;          // 复用，不重建
  sharedModule = await import('dhtmlx-gantt');   // 按需异步加载
  await import('dhtmlx-gantt/codebase/dhtmlxgantt.css');
  const factory = sharedModule.gantt;
  sharedGantt = factory.getGanttInstance
    ? factory.getGanttInstance()
    : factory;
  return sharedGantt;
}

onUnmounted(() => {
  detachSharedEvents(ganttInstance);  // 只解绑事件
  ganttInstance?.clearAll?.();        // 只清数据
  ganttInstance = null;               // ★ 绝不调用 destructor()
});

拖拽改期、改进度、连依赖线都通过事件实时回写后端：

gantt.attachEvent('onAfterTaskDrag', async (id) => {
  const task = gantt.getTask(id);
  await updateGanttTask({
    id: task.id,
    start_date: gantt.templates.format_date(task.start_date),
    end_date: gantt.templates.format_date(task.end_date),
    duration: task.duration,
    progress: task.progress,
  });
});
gantt.attachEvent('onAfterLinkAdd', async (id, link) => {
  const realId = await createGanttLink({
    source: link.source, target: link.target,
    type: String(link.type), lag: link.lag || 0,
  });
  gantt.changeLinkId(id, realId);   // 用后端返回的真实 id 替换临时 id
});

还有一层兜底：初始化重试 3 次仍失败时，自动降级为 Ant Design 普通表格展示任务，保证「再差也能看到数据」。

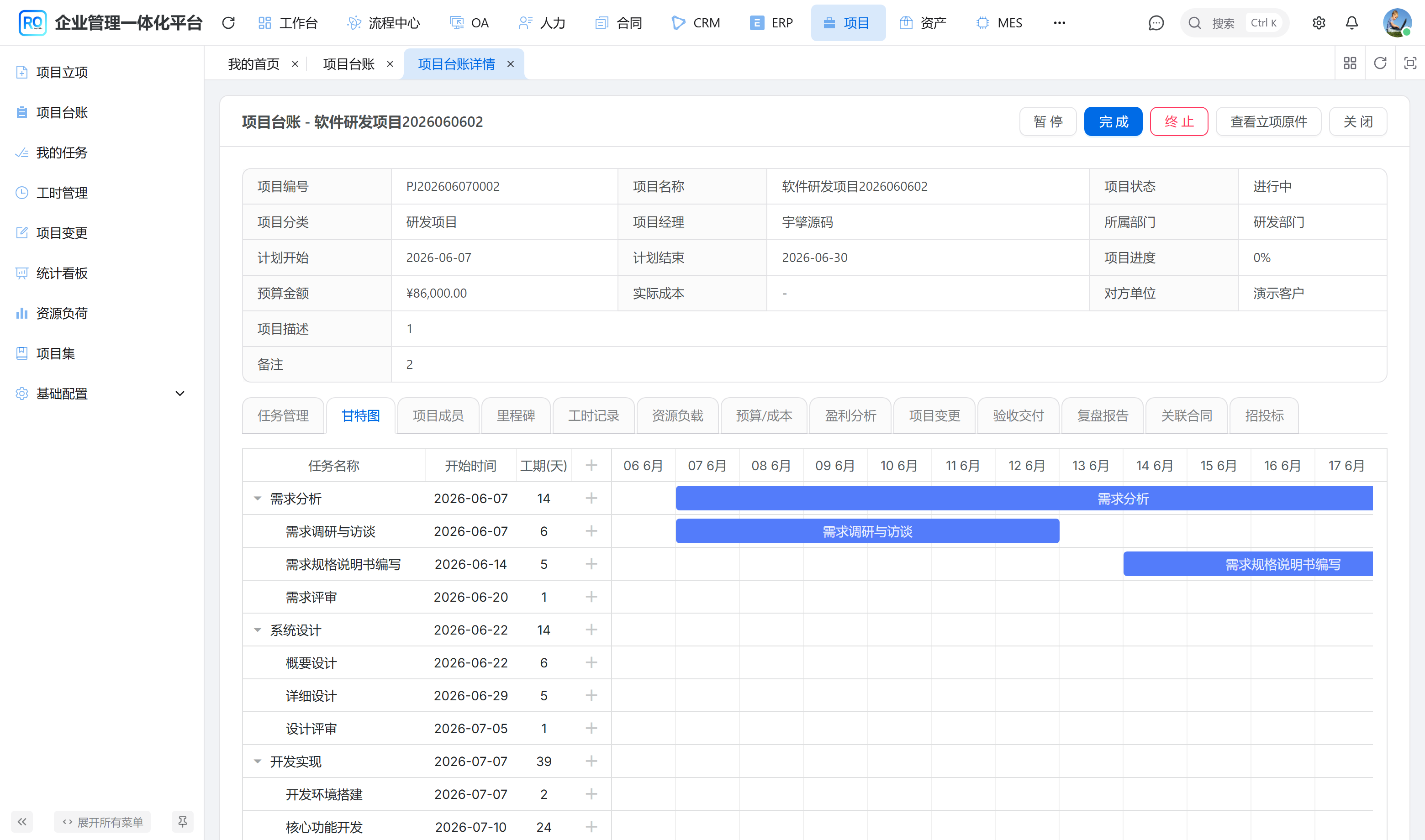

▲ 甘特图视图：左侧任务树（需求分析/系统设计/开发实现等阶段 + 子任务）+ 右侧时间条，支持拖拽改期、连接依赖线，进度可视化

3.3 任务看板：vuedraggable 拖拽流转

看板 task-kanban.vue 复用同一份任务树数据，前端展平后按状态分列。只展示「叶子任务」（没有子任务的最末级任务），避免父节点和子节点同时出现在看板上：

function pickLeafTasks(tasks: ProjectTaskApi.Task[]) {
  const flat = flattenTaskTree(tasks);
  const parentIds = new Set<number>();
  for (const task of flat) {
    if (task.parentId && task.parentId > 0) parentIds.add(task.parentId);
  }
  return flat.filter((task) => !parentIds.has(task.id!)); // 只留叶子
}

拖拽卡片到新列即调用 updateTaskStatus，失败则回滚重载：

async function handleColumnChange(newStatus, evt) {
  const added = evt.added?.element;
  if (!added?.id) return;
  try {
    await updateTaskStatus(added.id, newStatus); // 状态随列变化
    added.status = newStatus;
  } catch {
    await loadTasks(); // 失败回滚
  }
}

看板列定义就是任务状态字典：待开始(0) / 进行中(1) / 已完成(2)。

3.4 工时三段闭环

工时是「填报 → 审核 → 统计」三段闭环：

• 填报 worktime/fill/index.vue：成员按项目/任务/日期记工时
• 审核 worktime/review/index.vue：项目经理审核，reviewWorktime 改状态
• 统计 stats/index.vue：ProjectStatsService#getWorktimeStats 聚合，前端 ECharts 画工时分布

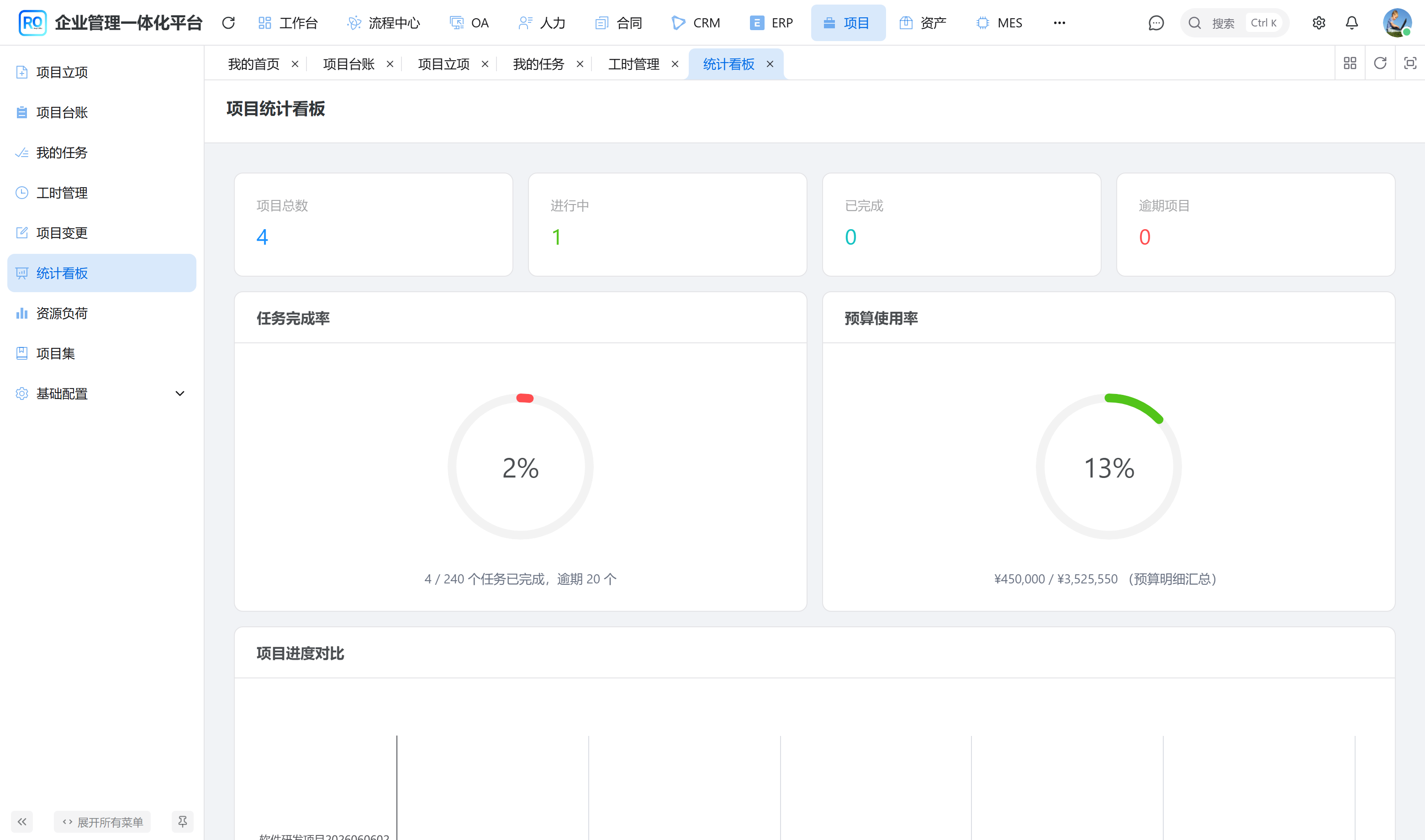

▲ 项目统计看板：项目总数/进行中/已完成/逾期 KPI 卡片 + 任务完成率、预算使用率环形图 + 项目进度对比（ECharts）

---

四、后端核心实现

4.1 数据模型关系

18 张 project_* 表围绕台账组织，核心关系如下：

project_info (立项申请, +BPM)        project_category (分类树)
       │ 审批通过 id 沿用              project_group (项目集)
       ▼
project_ledger (台账主体)
   ├── project_task (任务树, parentId 自关联, taskType 阶段/任务/里程碑)
   │       ├── project_task_link (甘特依赖: source/target/type/lag)
   │       └── project_task_comment (任务评论)
   ├── project_milestone (里程碑)      ├── project_worktime (工时)
   ├── project_member (成员)           ├── project_budget (预算)
   ├── project_risk (风险)             ├── project_change (变更, +BPM)
   └── project_acceptance (验收, +BPM)

4.2 任务树构建

任务用 parentId 自关联实现 WBS 分解，taskType 区分阶段(1)/任务(2)/里程碑(3)。getTaskTree 一次查出扁平列表，前后端都能按需组装成树：

// ProjectTaskServiceImpl#getTaskTree
public List<ProjectTaskDO> getTaskTree(Long projectId) {
    List<ProjectTaskDO> list = projectTaskMapper.selectListByProjectId(projectId);
    // 前端 buildTaskTree 按 parentId 组装；甘特/看板/树形共用这份扁平数据
    return list;
}

4.3 看板拖拽改状态

// ProjectTaskServiceImpl#updateTaskStatus
public void updateTaskStatus(Long id, Integer status) {
    ProjectTaskDO task = validateTaskExists(id);
    task.setStatus(status);
    // 完成时自动写实际完成时间，进度补 100%
    if (Objects.equals(status, ProjectTaskStatusEnum.DONE.getStatus())) {
        task.setActualEndTime(LocalDateTime.now());
        task.setProgress(100);
    }
    projectTaskMapper.updateById(task);
}

4.4 里程碑到期提醒（XXL-Job）

里程碑临近时主动提醒，用 XXL-Job 定时任务扫描：

// ProjectMilestoneNotifyJob
@XxlJob("projectMilestoneNotifyJob")
public void execute() {
    int days = projectConfigService.getMilestoneRemindDays(); // 全局配置提前天数
    List<ProjectMilestoneDO> list =
        milestoneService.getUpcomingMilestones(days);          // 查 N 天内未达成
    for (ProjectMilestoneDO m : list) {
        notifyApi.sendToProjectMembers(m.getProjectId(),
            "里程碑「" + m.getName() + "」将于 " + m.getPlanDate() + " 到期");
    }
}

---

五、RuoYi Office 创新设计

5.1 立项与台账分表 + id 沿用

相比「一张表用状态区分」，分表让审批态与运营态彻底解耦，子表又因 id 沿用零迁移——鱼和熊掌兼得。

5.2 能力包动态 Tab

project_module_config 让同一套代码适配研发/工程/外包等不同项目形态，新增能力包是「加配置」而非「改框架」。

5.3 甘特图单例复用

用「永不 destructor」绕开 dhtmlx-gantt 的工厂状态污染，是踩过坑才有的工程经验——附带表格降级兜底，可用性拉满。

5.4 任务一份数据多视图

树形计划、甘特、看板、Sprint 全部基于同一份 project_task，杜绝多视图数据不一致。

---

六、数据结构

project_ledger（台账主表，节选）

字段	类型	说明
id	bigint	主键（沿用立项申请 id）
project_code	varchar	项目编号
project_name	varchar	项目名称
category_id	bigint	项目分类
manager_user_id	bigint	项目经理
status	tinyint	2进行中/3暂停/4完成/5终止/6归档
progress	int	总进度
budget_amount	decimal	预算金额
custom_fields	json	按项目类型扩展字段

project_task（任务表，节选）

字段	类型	说明
id	bigint	主键
project_id	bigint	所属项目
parent_id	bigint	父任务（WBS 自关联）
task_type	tinyint	1阶段/2任务/3里程碑
status	tinyint	0待开始/1进行中/2已完成
assignee_user_id	bigint	负责人
estimated_hours / actual_hours	decimal	预估/实际工时
progress	int	任务进度

注：本系统当前未内置「燃尽图」实体，进度/工时趋势通过 project_stats 系列接口 + ECharts 呈现；燃尽图为规划增强项。

---

七、技术亮点总结

设计要点	实现方式	价值
双表分离	project_info + project_ledger	审批/运营解耦
id 沿用	台账 id = 申请单 id	子表零迁移
能力包	project_module_config 驱动 Tab	一套代码多形态
甘特图单例	模块级 sharedGantt 永不 destructor	路由重入不崩
表格降级	初始化失败兜底 Ant Table	可用性保障
任务多视图	统一 project_task 树	数据一致
工时闭环	填报/审核/统计三接口	成本可核算
自定义字段	customFields JSON	扩展不改表
里程碑提醒	XXL-Job 定时扫描	关键节点不遗漏
BPM 集成	立项/变更/验收走 Flowable	审批合规留痕

---

八、快速体验

• 在线演示：http://ruoyioffice.com/web/（账号 admin / admin123）
• 操作路径：项目管理 → 立项申请（提交审批）→ 项目台账 → 进入台账详情（任务/甘特/看板/工时）
• 推荐体验流程：
  1. 新建立项申请，填项目基本信息和预算，提交审批
  2. 用管理员审批通过，观察自动生成项目台账
  3. 进入台账详情，在「任务」Tab 建几个阶段和子任务
  4. 切到「甘特图」拖拽改期、连依赖线
  5. 切到「看板」拖拽卡片改状态
  6. 在「工时」填报并审核
  7. 到「统计」看 ECharts 工时/进度图表

仓库	地址
后端	GitCode · GitHub
前端	GitCode

---

常见问题（FAQ）

RuoYi Office 的项目管理模块是开源的吗？

是。yudao-module-project 后端基于 Spring Boot 3.5 + MyBatis-Plus + Flowable，前端 Vue3 + Vben Admin，开源可商用，本地约 10 分钟启动。

甘特图用的什么库？为什么不会随路由切换崩溃？

用的是 dhtmlx-gantt。关键在于采用「模块级单例 + 永不 destructor」策略：跨页面复用同一个实例，卸载时只 clearAll() 并解绑事件，绝不调用 destructor()，从而避开其工厂静态状态被破坏导致的 tasksStore undefined 问题；初始化多次失败还会自动降级为表格。

任务看板和甘特图的数据是分开的吗？

不是。看板、甘特图、树形计划、Sprint 视图全部基于同一份 project_task 数据（getTaskTree 一次查询），前端按需渲染成不同视图，从根本上保证多视图数据一致。

立项审批和项目运营为什么要拆成两张表？

立项是「申请单」形态（草稿可改、走 Flowable 审批），运营是「台账」形态（长期挂载任务/工时/成员）。两者状态机和生命周期完全不同，拆成 project_info 与 project_ledger 可避免状态混乱；台账 id 沿用申请单 id，子表无需迁移。

不同类型的项目能显示不同功能吗？

能。通过 project_type_config（类型 + 能力包 + 自定义字段）和 project_module_config（能力包开关）配置，台账详情页按能力包动态显示 Tab，研发项目可开看板/Sprint，工程项目可开里程碑/验收/风险，无需改代码。

---
