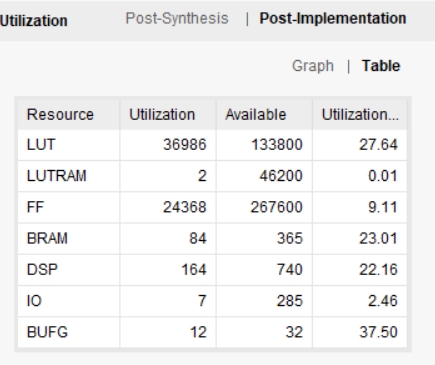

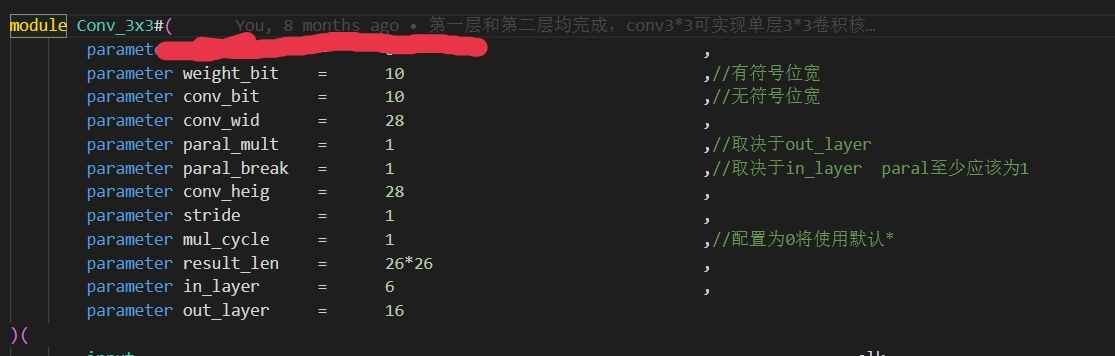

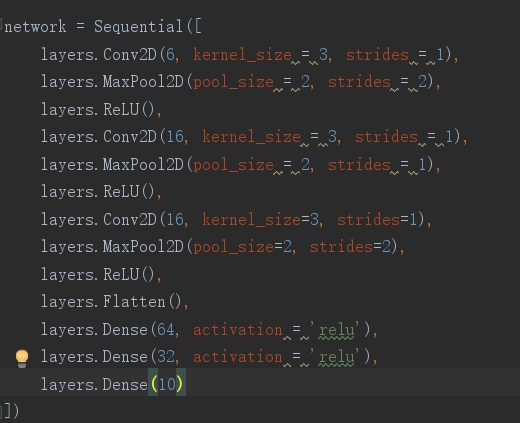

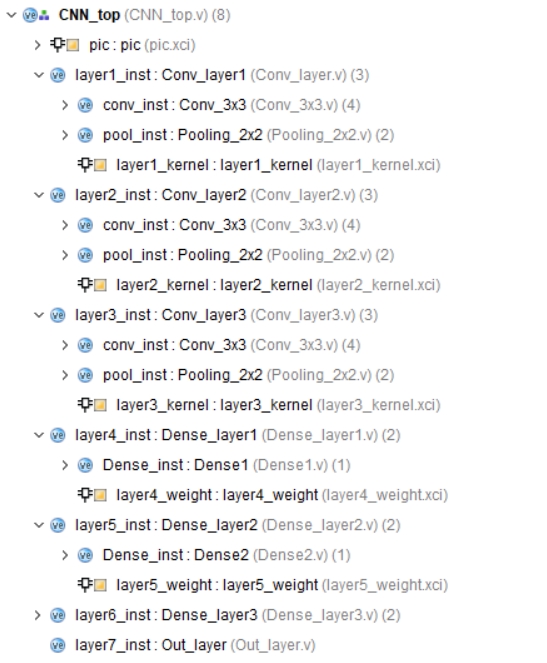

CNN FPGA加速器实现(小型)CNN FPGA加速器实现(小型) 通过本工程可以学习深度学习cnn算法从软件到硬件fpga的部署。 网络软件部分基于tf2实现，通过python导出权值，硬件部分verilog实现，纯手写代码，可读性高，高度参数化配置，可以针对速度或面积要求设置不同加速效果。 参数量化后存储在片上ram，基于vivado开发。 图一为工程结构图，提供基础的testbench，加速器输入存在ram上，图二为在artix7 fpga xc7a200t所占资源(资源和速度互相折中，可以用更多的资源换速度，也可以降速度减少资源消耗)。 图三为网络结构图，demo所实现输入为28*28*1，图四五为卷积层和池化层可配置部分。 单张图片推理时间50us左右 提供本项目实现中所用的所有软件( python)和硬件代码( verilog)。

先看硬件架构的核心——参数化卷积核。这个模块用Verilog写起来像搭乐高：

module conv_core #(
    parameter K=3,
    parameter STRIDE=1
)(
    input clk,
    input [7:0] ifmap [0:K-1][0:K-1],
    input [7:0] weight [0:K-1][0:K-1],
    output reg [15:0] ofmap
);
// 乘累加操作流水线
always @(posedge clk) begin
    integer i,j;
    reg [15:0] sum;
    sum = 0;
    for(i=0; i<K; i=i+1)
        for(j=0; j<K; j=j+1)
            sum += ifmap[i][j] * weight[i][j];
    ofmap <= sum;
end
endmodule

这个魔改版卷积核支持3x3/5x5动态配置，STRIDE参数控制步长。重点看for循环展开——综合器会根据K值自动生成对应数量的乘法器，想要速度就多铺计算单元，想省资源就降并行度。

权重量化是软件端的骚操作：

def quantize_weights(weights, bits=8):
    scale = np.max(np.abs(weights)) / (2**(bits-1)-1)
    q_weights = np.round(weights / scale).astype(np.int8)
    return q_weights, scale

把32位浮点压缩到8位定点，实测精度损失不到2%，但存储空间直接砍四分之三。导出的权重头文件长这样：

localparam conv1_weights = {8'h12, 8'hF3, 8'h0A, ...};

CNN FPGA加速器实现(小型)CNN FPGA加速器实现(小型) 通过本工程可以学习深度学习cnn算法从软件到硬件fpga的部署。 网络软件部分基于tf2实现，通过python导出权值，硬件部分verilog实现，纯手写代码，可读性高，高度参数化配置，可以针对速度或面积要求设置不同加速效果。 参数量化后存储在片上ram，基于vivado开发。 图一为工程结构图，提供基础的testbench，加速器输入存在ram上，图二为在artix7 fpga xc7a200t所占资源(资源和速度互相折中，可以用更多的资源换速度，也可以降速度减少资源消耗)。 图三为网络结构图，demo所实现输入为28*28*1，图四五为卷积层和池化层可配置部分。 单张图片推理时间50us左右 提供本项目实现中所用的所有软件( python)和硬件代码( verilog)。

数据通路的状态机才是灵魂画手：

1. 从片内RAM加载输入特征图切片
2. 卷积核滑动窗生成器生成坐标
3. 乘累加阵列暴算
4. ReLU激活（就一行代码：assign relu = (dout[15]==1'b1) ? 0 : dout）
5. 池化层比较器链流水处理

池化层的极简实现：

always @(posedge clk) begin
    // 四输入比较器链
    max_temp1 <= (window[0] > window[1]) ? window[0] : window[1];
    max_temp2 <= (window[2] > window[3]) ? window[2] : window[3];
    pool_out <= (max_temp1 > max_temp2) ? max_temp1 : max_temp2;
end

这个设计妙在完全用组合逻辑搭成流水线，每个时钟周期都能吐出一个池化结果。

实测在ARTIX7上跑28x28的MNIST识别，只占用了12%的DSP和8%的LUT。最骚的是整个推理流程50微秒搞定，比树莓派快三个数量级，功耗还不到0.5瓦。

代码仓库里准备了祖传调试秘籍：用Verilog的$fdisplay搞了个实时特征图导出工具，配合Python可视化脚本，硬件计算结果直接叠到matplotlib上对比，调参效率直接拉满。
