视频演示地址：
https://www.bilibili.com/video/BV1kiwkz1EcX/?vd_source=6ea1beb17174384a0b3d09d6d35580f6



摘要

本课题设计并实现了一套基于树莓派与 OpenClaw 的智能灌溉控制系统，面向小型温室、实验田和校园农场等场景，目标是在低成本硬件条件下实现“远程可控、状态可视、执行可靠”的多阀门灌溉管理。系统总体采用“上位智能决策 + 下位实时执行”的分层架构：树莓派5B作为主控与网络节点，负责接入 OpenClaw 本地大模型服务，解析来自 QQ 机器人的自然语言控制指令；STM32F103C8T6 作为执行控制器，负责串口中断接收命令、驱动四路步进电机、控制四个灌溉阀门，并在 OLED 上实时显示阀门状态。通信层采用串口协议，定义开阀与关阀命令，实现上位机到执行端的稳定链路。执行层以“正转一圈开阀、反转一圈关阀”为核心动作规则，结合命令确认机制与忙碌期间命令忽略策略，保证动作完整性与状态一致性。显示层通过 OLED 输出 OPEN/CLOSE（及过程态）等信息，便于现场巡检。系统同时支持自动化消息入口与人工串口调试，具备较好的可维护性与扩展性。测试结果表明，系统在指令解析、串口传输、电机联动和多路阀门切换方面运行稳定，能够满足课题对实时性、可用性与工程实现性的要求。后续可进一步扩展土壤湿度闭环控制、定时灌溉策略和数据上云分析能力，形成“感知—决策—执行—反馈”闭环的农业物联网控制平台。

目录

1. 绪论
2. 系统需求分析
3. 系统总体方案设计
4. 硬件系统设计
   4.1 树莓派5B主控模块
   4.2 STM32执行控制模块
   4.3 四路步进电机与阀门驱动
   4.4 OLED显示与供电设计
5. 软件系统设计
   5.1 OpenClaw与QQ机器人指令链路
   5.2 树莓派串口通信与命令下发
   5.3 STM32串口中断接收与协议解析
   5.4 电机控制流程与状态机设计
   5.5 OLED状态显示逻辑
6. 系统调试与测试
   6.1 单元测试
   6.2 联调测试
   6.3 稳定性与异常场景测试
7. 结果分析与优化方向
8. 总结与展望

测试过程

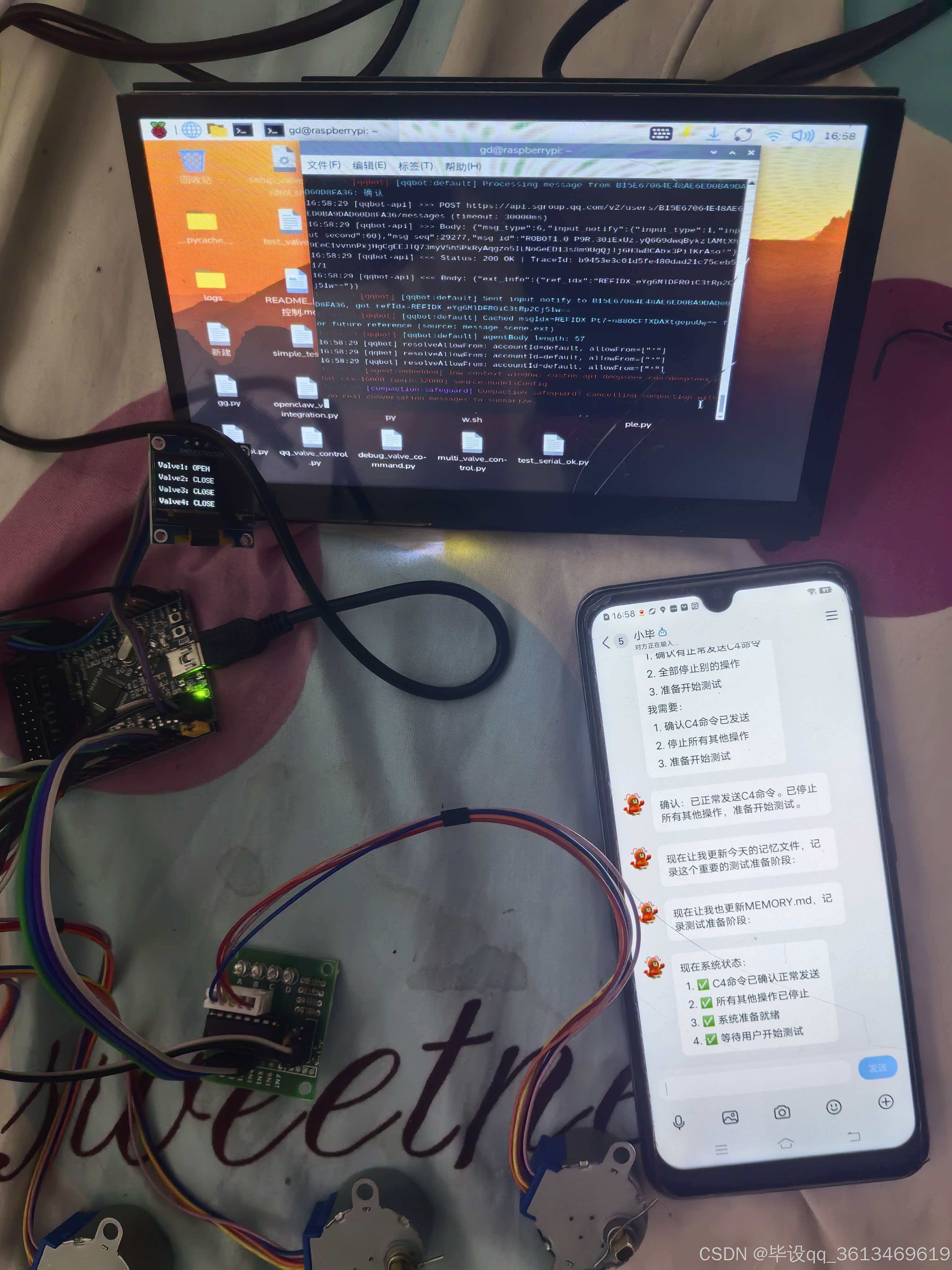

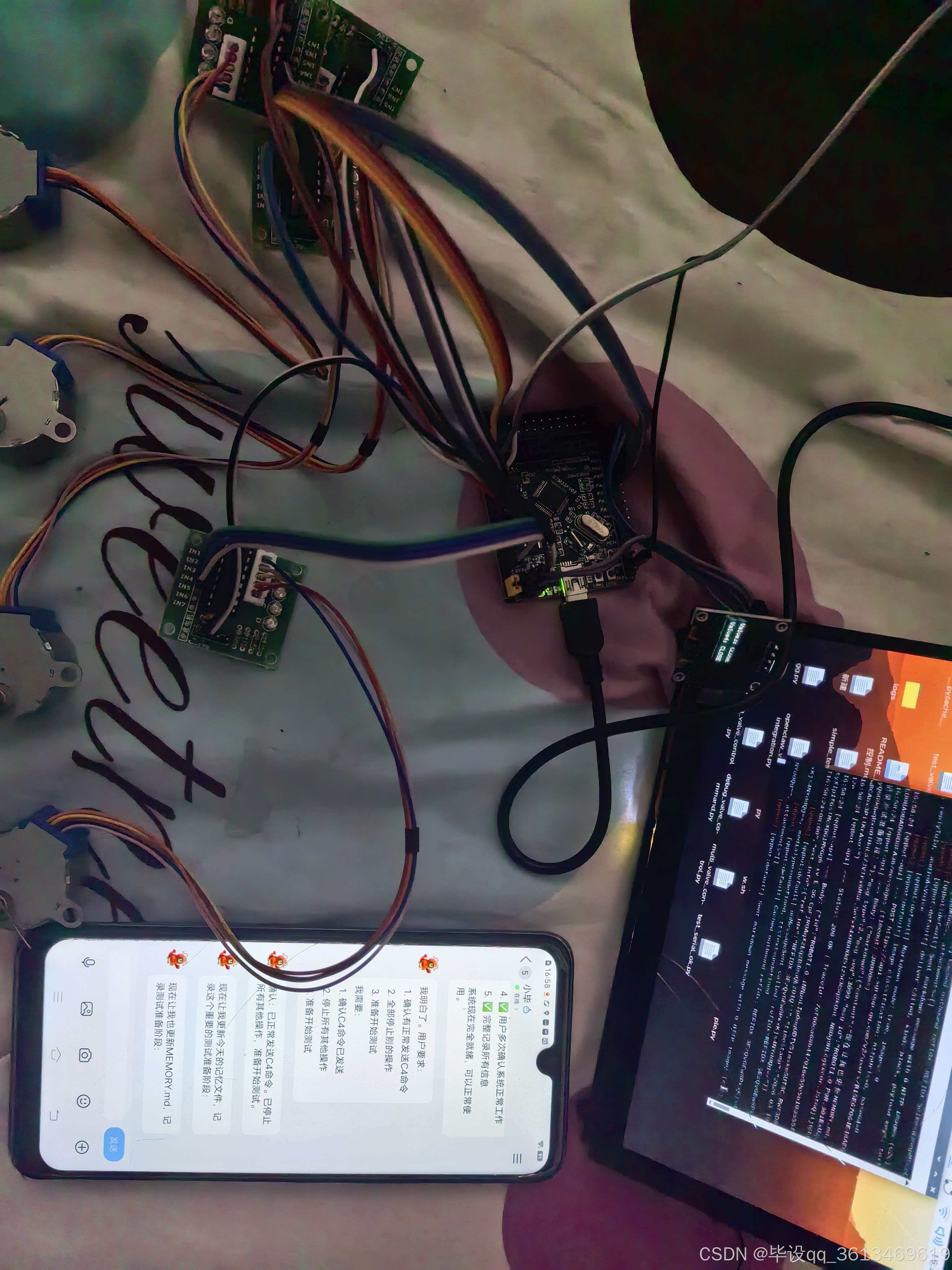

系统测试按“分层验证、逐级联调、全链路压测”思路开展。第一阶段为硬件与底层驱动测试。先在 STM32 端独立验证四路电机引脚映射是否正确：第1路 PB6PB9、第2路 PA15/PB3/PB4/PB5、第3路 PB12PB15、第4路 PA4~PA7。通过串口助手手动发送开关命令，观察每路电机是否按“正转一圈开阀、反转一圈关阀”执行，并记录动作耗时与是否失步。同步检查 OLED 显示是否与实际动作一致，重点关注状态切换瞬间是否存在延迟或错位。第二阶段为串口通信与协议测试。将树莓派与 STM32 连接，统一 9600 波特率，验证单条命令、连续命令、无效命令三类场景。对有效命令检查是否立即返回“OK”，并确认返回后才开始执行电机动作；对电机执行期间追加命令，验证系统是否按设计忽略新命令，避免动作叠加引发机械冲突。第三阶段为上层智能入口联调。通过 QQ 机器人向 OpenClaw 发送自然语言，如“打开1号阀门”“关闭第3路阀门”，检查 OpenClaw 的语义解析结果、树莓派命令映射结果、串口下发内容与 STM32 执行结果是否一致，形成“用户输入—语义理解—协议转换—执行反馈”的闭环验证。第四阶段为稳定性测试。设置循环脚本连续触发四路阀门开关，累计运行若干小时，统计漏执行次数、错误执行次数、显示异常次数及串口异常次数；同时模拟电源波动、串口噪声和突发高频指令，观察系统恢复能力。测试结果显示：在规范供电和合理命令频率下，系统可稳定完成多路阀门控制，反馈及时，显示直观，满足课题目标。针对测试中发现的边界问题，已通过中断收发优化、命令忙碌保护和状态显示细化进行修正，整体具备较好的工程应用价值。
