cadence pspice电路仿真软件

对比众多的仿真工具，multisim适合简单入手，但功能不及spice，LTSPICE轻量化且简单，但是操作快捷键始终不习惯。
对于常年使用cadence软件画板的人，pspice能集成原理图，版图，仿真一体，还是很好用。

创建pspice工程

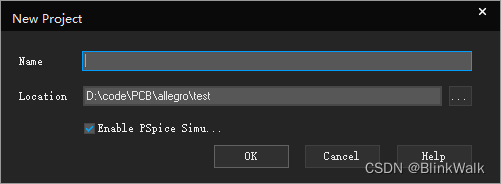

file -> new project -> 选择路径和名字，要enable PSPICE仿真

可以选择空白或者基于模板创建，这里选择最简单的模板simple.opj。

然后弹窗，选择pspice A/D即可。
最后得到如下界面：

代表创建成功。

pspice页面简介

在工具栏中较于原理图有几个注意的地方，一个是放置仿真软件需要在place下选择pspice component，会有对应的元件可以选择，或者直接选择place -> part（快捷键P），进行选择。
pspice工具栏内容

仿真相关的按键可以参考如下

pspice的单位和LTspice类似，兆用MEG表示。

添加元器件并且快捷键w进行连线，快捷键n添加网络节点。快捷键g添加地。下面是在电路图基础上添加了电流电压偏置显示和电压电流探针。

双击元器件可以对其参数进行设置，对于电容和电感需要设置其IC（initial condition）。

常见信号源介绍

vpluse和ipluse配置如下
vpwl和ipwl配置
分段线性信号源就是配置幅值列表，按顺序输出。

vsine和isine

周期分段线性源
坐标对乘以时间和电压电流基准值即为实际值。

受控源

开始仿真

pspice -> new simulation profile -> 填写仿真名称。
仿真类型有时域分析，直流扫描，交流扫描，直流偏置点。

全局参数：special -> param
双击 -> add new property


随后设置display，即可完成参数设置。

元件中使用参数的部分，只需要将value改为{var}，var为全局变量。

时域分析

信号源类型和LTspice基本一致，

点击output file options可以进行傅里叶变换设置

在仿真结果中的view simulation output file可以查看文本形式的傅里叶变换的结果。

直流扫描

直流工作点分析

右边选择第一项，进行仿真，点击上面说到的快捷键，显示电压，显示电路。即可显示各个节点的电压和电流。

如果要进行直流工作点灵敏度分析，则

AC扫描

输出结果显示

探针放置：
电压探针：放在节点、线路、元器件引脚上
电压差探针：上同，显示两节点电压差
电流探针，放在元器件管脚上
功率探针：放在元器件上
也可以在place -> special中找到下面的图形进行结果输出。

进行时域分析扫描后，用电压电流探针放在节点上，能够显示出时域波形图，点击trace -> fourier显示波形傅里叶变换

工具栏参考如下

add traces对话框如下
