本教程适用于CANalyzer 11.0 SP2，其他版本仅供参考。

目录

第一章 创建工程

1、打开CANalyzer

2、新建工程.

第二章 认识CANalyzer界面

1、常用功能介绍

第三章 回放与采集数据

1、通道设置

2、通道绑定设备

3、绑定数据库DBC

4、创建监视窗口及参数

5、回放数据

6、采集数据

第一章 创建工程

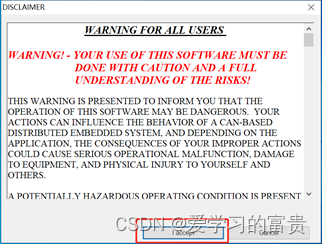

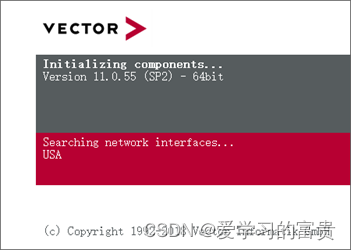

1、打开CANalyzer

图 1 打开CANalyzer

2、新建工程

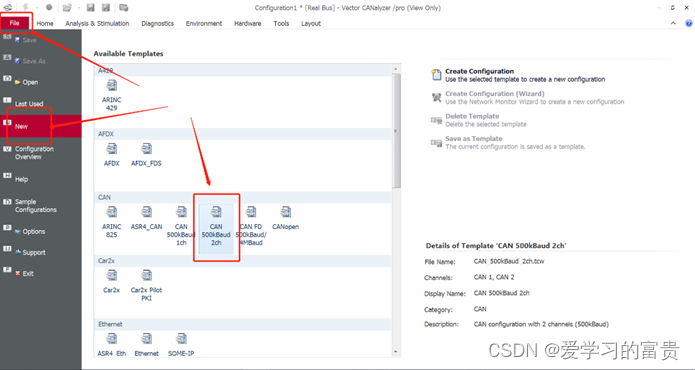

首先选中File > New > Can 500kBaud 2ch，创建一个两路CAN的工程（多少路后续可以修改）

图 2 创建工程

图 3 创建完成主界面

第二章 认识CANalyzer界面

1、常用功能介绍

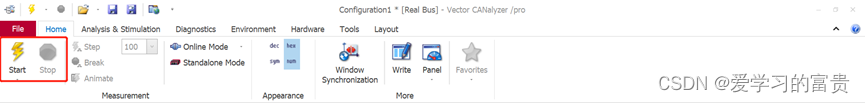

Home工具栏中，常用Start、Stop这两个功能，用途开始采集、回放数据，结束采集、回放数据。

图 4 Home工具栏

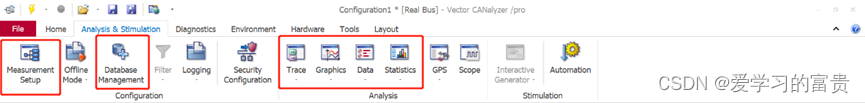

Analysis & Stimulation工具栏中，是我们最常用的，用途切换采集与回放数据、添加DBC、添加Trace、Graphics窗口。

图 5 Analysis & Stimulation工具栏

Hardware工具栏中，常用的是ChannelUsage（添加通道）、Channel Mapping（通道绑定）、Network Hardware，用途添加删除通道、通道绑定、设备连接情况。

图 6 Hardware工具栏

第三章 回放与采集数据

1、通道设置

根据当前项目需要测试的功能需要几路通道进行设置，本教程用两路通道举例。

选中Hardware > ChannelUsage > Measurement > General，如下图所示。

图 7 通道设置

2、通道绑定设备

需要正确连接设备，根据CAN盒子连接的车辆通道正确绑定自己创建的两路CAN与CAN盒子的物理连接。

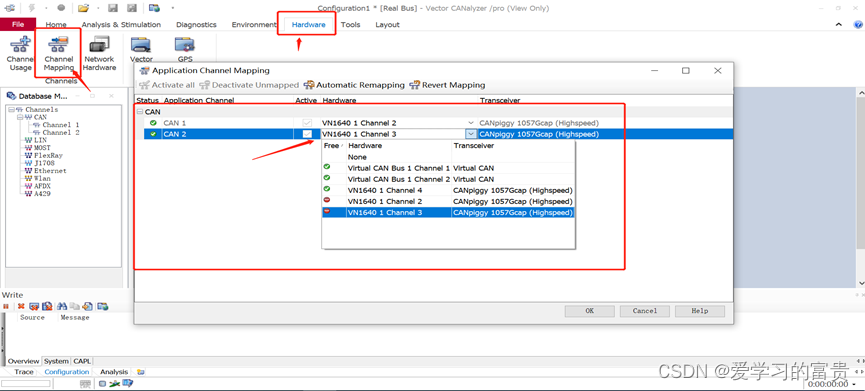

例如：CAN盒有四路通道，通道2连接的是车辆的CAN1，那么在CANalyzerz中就需要将自己创建的CAN1与CAN盒的通道2相连接，如下图所示。

图 8 通道映射

3、绑定数据库DBC

首先准备好DBC，确保DBC能与车的版本型号能相互匹配。

选中在Analysis&Stimulation > Database Management，在窗口中选中需要添加数据库的CAN线路，右键选择Add Database，选中对应的DBC！！！

图 9 添加DBC

4、创建监视窗口及参数。

新建单独页面，方便使用。

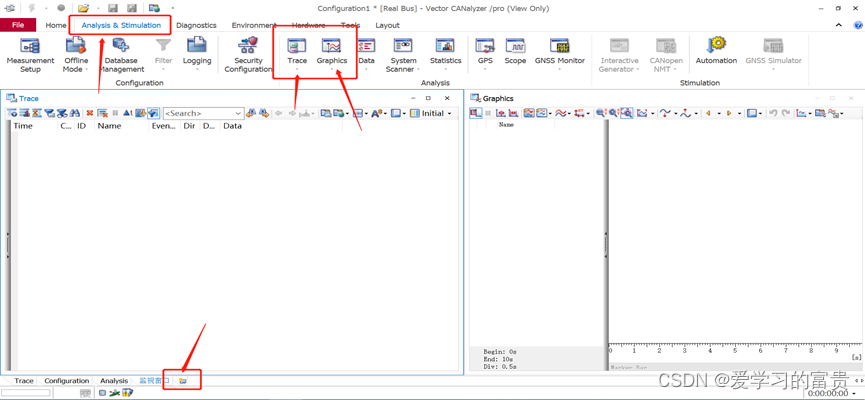

在新页面，选择Analysis&Stimulation工具栏中，Trace以及Graphics，如下图所示。

图 10 创建监视窗口

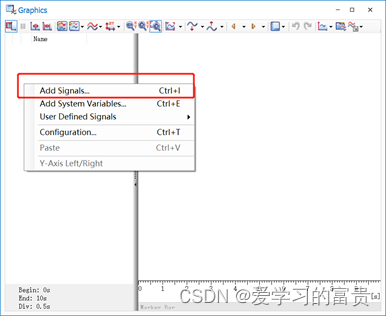

监视内容在Graphics窗口中添加，右键空白处选择Add Signals添加。

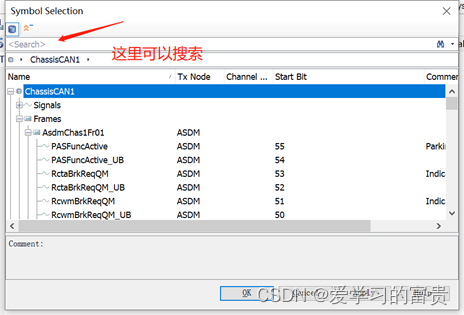

图 11 添加检测参数

5、回放数据

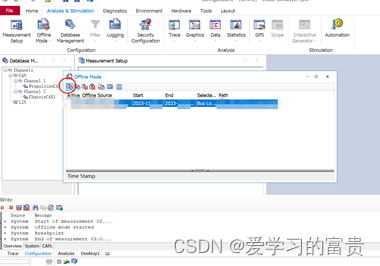

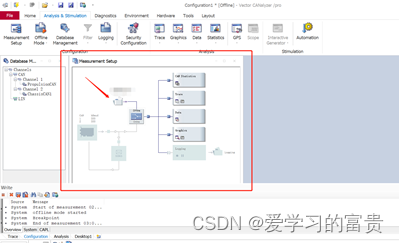

选择Analysis&Stimulation工具栏中的Measurement Setup，将模式改为Offline，在文件夹中添加记录的数据，如下图所示。

图 12 模式切换及数据添加

在添加完数据后，选择Home工具栏点击Start即可完成数据回放，如下图所示。

图 13 数据回放

6、采集数据

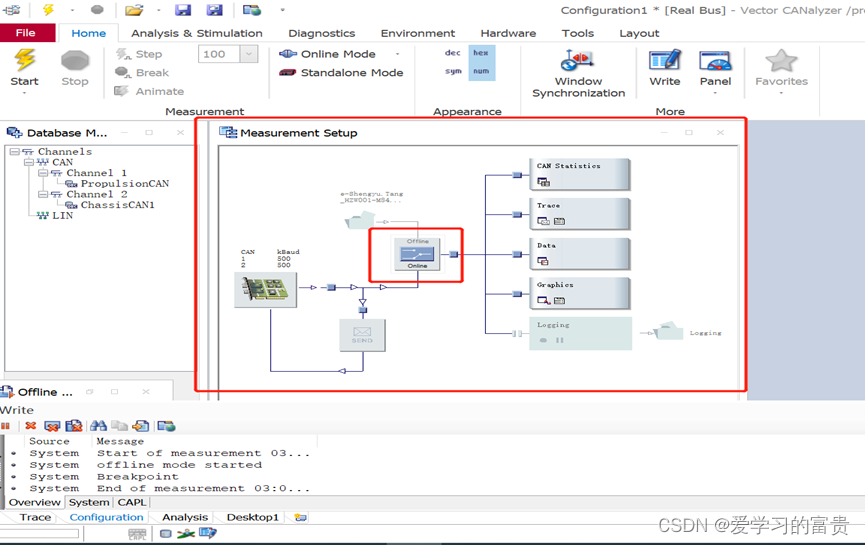

选择Analysis&Stimulation工具栏中的Measurement Setup，将模式改为Online，选择Home工具栏点击Start即可开始采集，如下图所示。

图 14 数据采集

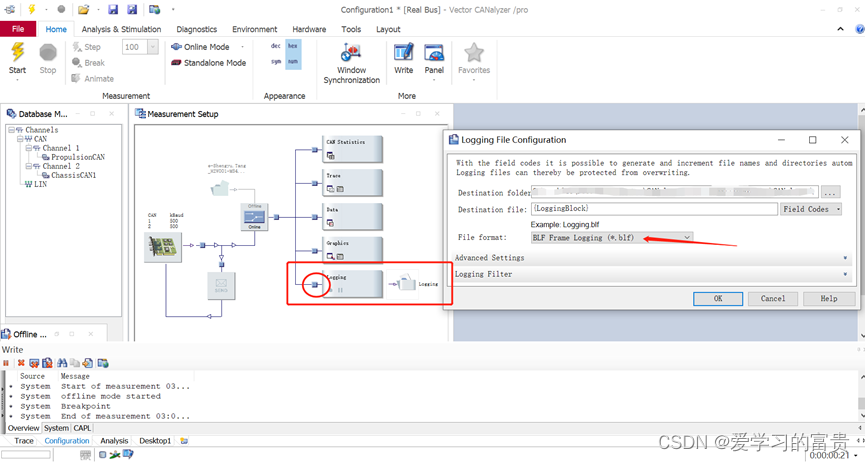

采集数据存储，在Measurement Setup窗口中将Logging节点连接，点击文件夹选择文件保存格式及保存路径，我们一般采用blf格式。

图 15 文件保存
