创导出生产文件

（1）生成Gerber：

 当你完成PCB设计之后，你可以生成Gerber文件。

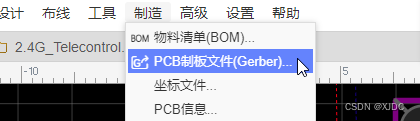

1、通过：顶部菜单 - 文件 - 生成PCB制板文件(Gerber) 或者 顶部菜单 - 制造 - 生成PCB制板文件。

2、点击后会打开弹窗是否检查DRC或者网络。根据需要选择对应按钮。

如果出现过孔报错如下。

那么解决方法如下。

3、当检测没有网络错误或者DRC错误后，会弹出Gerber生成对话框：

4、点击按钮下载Gerber即可得到Gerber文件，一个 ZIP 压缩包，内部包含了制造文件和钻孔文件。

如果你需要PCB打样，建议通过嘉立创：www.jlc.com
当然，你也可以将导出的Gerber文件发给任意一个厂家进行生产，嘉立创EDA并没有做任何使用限制！！
Gerber文件的文件组成和编辑器的图层功能有一定的差别的，并不完全相同。

（2）Gerber文件说明：

生成后的Gerber文件是一个压缩包，解压后你可以看到有如下文件：

可能出现生产文件报错等问题解决方法：

文件报错问题：

    本人在使用嘉立创的生产文件打板（中航化工PCB雕刻机）时，会遇到文件报错等问题如下。

解决方法：

导出AD13原理图以及PCB

导出AD13原理图

       打开原理图后，导出Altium Designer格式原理图可通过点击：文件 > 导出 > Altium… 会打开以下对话框：

勾选同意说明后，点击“下载”即可下载Altium Designer格式的原理图。

       提示：嘉立创EDA不支持导出原理图库文件，如果你想导出原理图库文件，则你需要将你所需的原理图库文件全部放在一个原理图后，再导出AD格式的原理图，然后在AD中提取。

导出的 Altium 原理图文件目前已知的问题有：

1、某些导线宽度可能会显示异常

2、图纸表格不支持导出

导出PCB

        嘉立创EDA支持PCB导出为Altium Designer格式PCB，由于是初版，导出没有很完善，会有部分元素丢失，如设计规则等，在发给制造商前请谨慎检查。

1、打开PCB后，可通过点击：文件 > 导出 > Altium… 会打开以下对话框：

2、点击“下载”即可下载Altium Designer格式的PCB。

3、当用Altium Designer打开导出的PCB时，有弹窗提示。

会打开一个“DXP导入向导”的窗口，请点击“取消”并继续(如果是老版本如AD13不会显示)。

        这样就可以在AD中导出制板文件，绝大部分厂家都支持AD导出文件的打板。

        导出AD制版文件的方法可以查看作者: 华子华的Altium designer 生成制板文件_ad9 drill图纸位置-CSDN博客
