Allegro STEP-3D模型导入、匹配、导出的方法及注意事项
1. STEP 模型下载途径

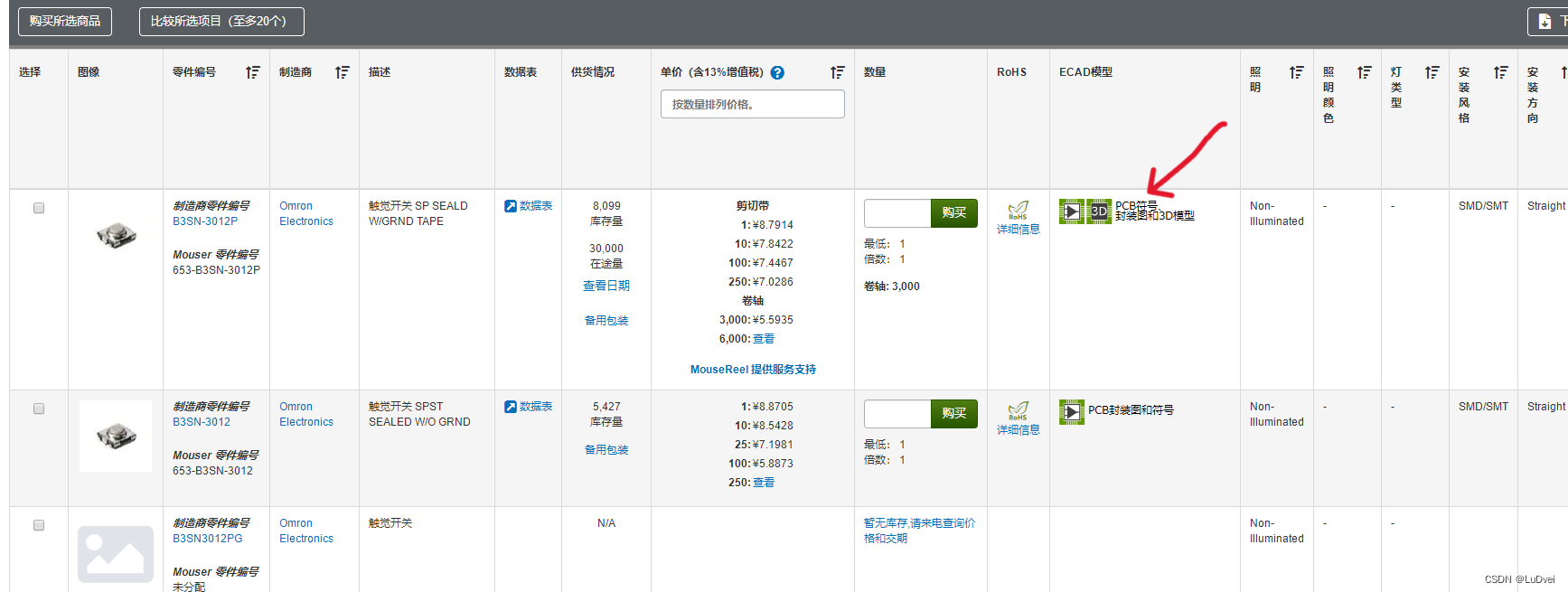

- 可以在贸泽或者其他官网上下载做好的3D模型,或者用3D建模软件自己做。
2.下载方法.
2. STEP 模型存在判断
首先打开Setup - Step Package Mapping
如果 Avaliable里面没有和symbols对应的文件,说明没有对应的3D模型,这时候需要在你的step路径下创建y与 .dra 封装文件相同名称的
.step 文件
以下是有模型文件的情况:
以下是没有模型文件的情况:
3. STEP 模型路径
- step文件保存路径,没有的话自己创建见一个,注意不要出现中文名称
将LED_DOUBLE模型放在STEP目录下,改文件更名为LED_DOUBLE
在路径下将下载或者自己做的 3D模型文件改名之后,重新打开
Setup -> Step packageMapping
4. STEP 模型调整
4-1 右视图调整
右视图调整结果
4-2 前视图调整
前视图调整结果
4-3 顶视图调整
不需要调整。
4-4 保存
5. STEP 模型查看
可在View -> 3D View
查看效果
视角调整为顶部视图和底部视图
顶部视角
底部视角
6. STEP 模型导出
选择好 Output file 和 name 之后呢,点击 Export。
注意:路径中不能有中文名称,有的话你会发现不能导出,也不会报错。
