简介

 本文主要讲述如何将带有坐标信息的excel文件转为shp数据，且做一定的基础处理。

内容

        在GIS行业流行一句话，“无数据寸步难行”！其实，在任何行业离开了数据，都无法前进。对于科研人员，数据更是重中之重！本更，如何运用GIS去处理一些数据，希望能给正在前行的你带来帮助，不足之处，欢迎指出~

       GIS基础数据，最常见的数据格式有矢量和栅格两种形式。其中矢量主要包括点、线、面，它是以一种通过记录坐标的方式来尽可能准确的去表示点、线和面的地理实体；栅格数据主要指的是影像、地图、图片等，是以一种规则的阵列来表示空间地物或现象分布的数据组织，每个像元存储了地物的非几何特征。

       由于栅格数据需要ENVI或者Erdas来进行处理，所以本文着重讲解矢量数据的创建、一些基本的处理等。

1 矢量数据Shapefile

1.1点数据(point)

       点数据准备有两种方式，一是从外部文件加载转换而来，更多的用的是Excel表文件，当然也有GPS、CAD；二是自己根据地图，矢量化而来；

1.1.1 excel文件转换方式

       之所以将excel放在最前面，是因为对于做课题的同胞们来说，主要是平时在野外调查时打的点号、做的一些野外调查，可能会有一部分人将坐标、调查点信息记录在表格里，那么后期我们需要制作样点空间分布图、趋势图等，就得做一些转换了。

图1 excel表点文件

       打开ArcMap，点击 添加数据按钮，找到上面的excel表文件（之前的数据记录在哪一个sheet下面就点击哪一个，图2），点击Add。

图2

       在ArcMap左侧图层列表框，出现刚加载的sheet1，右键选择Display XY Data（图3），如下：

图3

       在打开的图4左图对话框内，红色框内信息的设置很重要，关系到样点的显示位置，其中X Field、Y Field分别对应经度和纬度，点击Edit，出现图4右图，这里给即将生成的点矢量文件赋一个地理或投影坐标系（投影方面的信息，将在下一更介绍），这里我们选择一个地理坐标系，“Geographic Coordinate Systems——World——WGS 1984”，最后点击确定。

图4

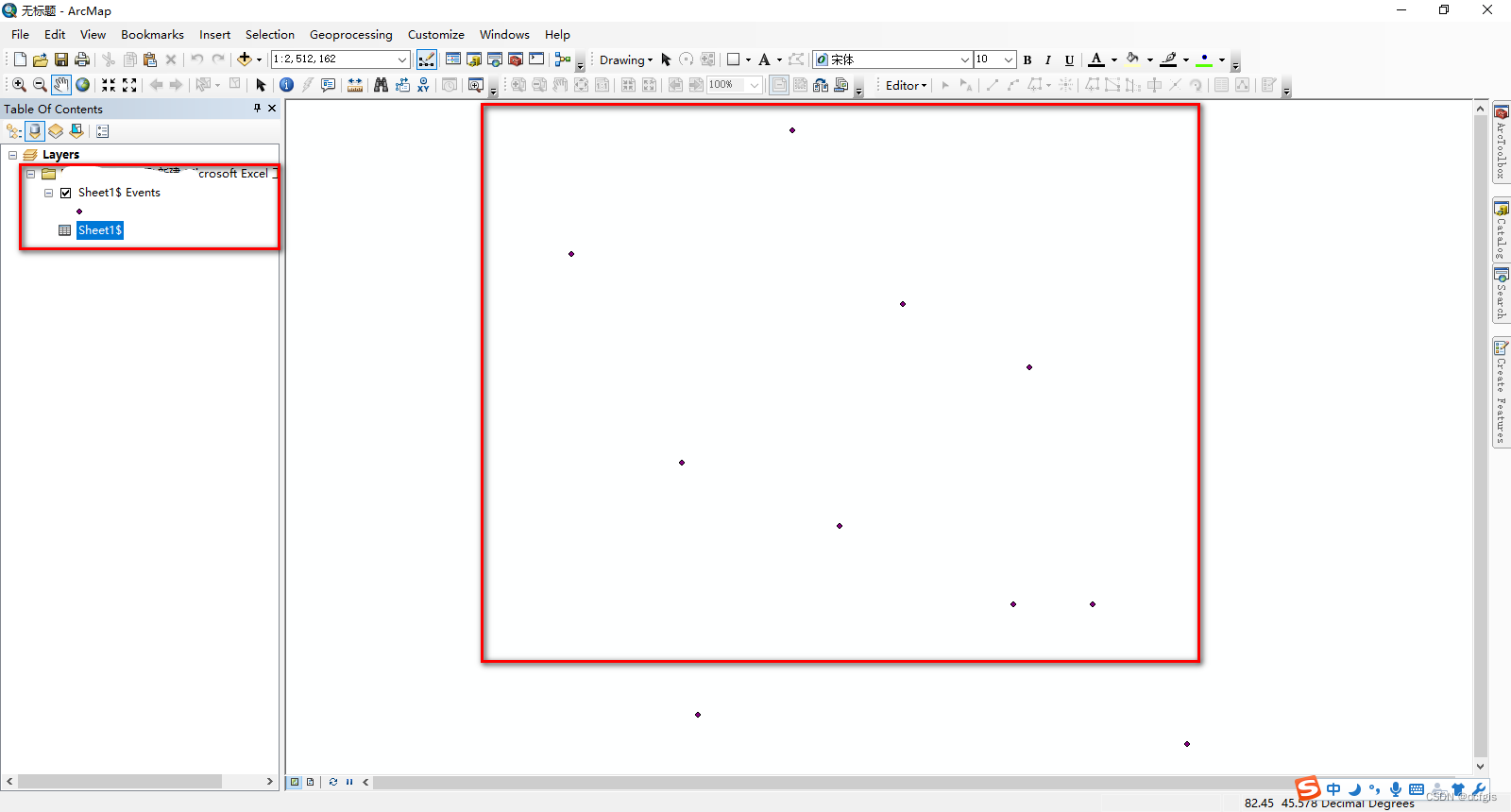

       确定之后，将会将采样点添加在ArcMap数据视图中（图5），左侧图层框内多了一个Sheet1$Events文件，数据视图中显示了我们excel表里面的点文件。但这里得再多一步，因为添加的这个文件只是临时的，所以需要我们将这左侧生成的文件导出。

图5

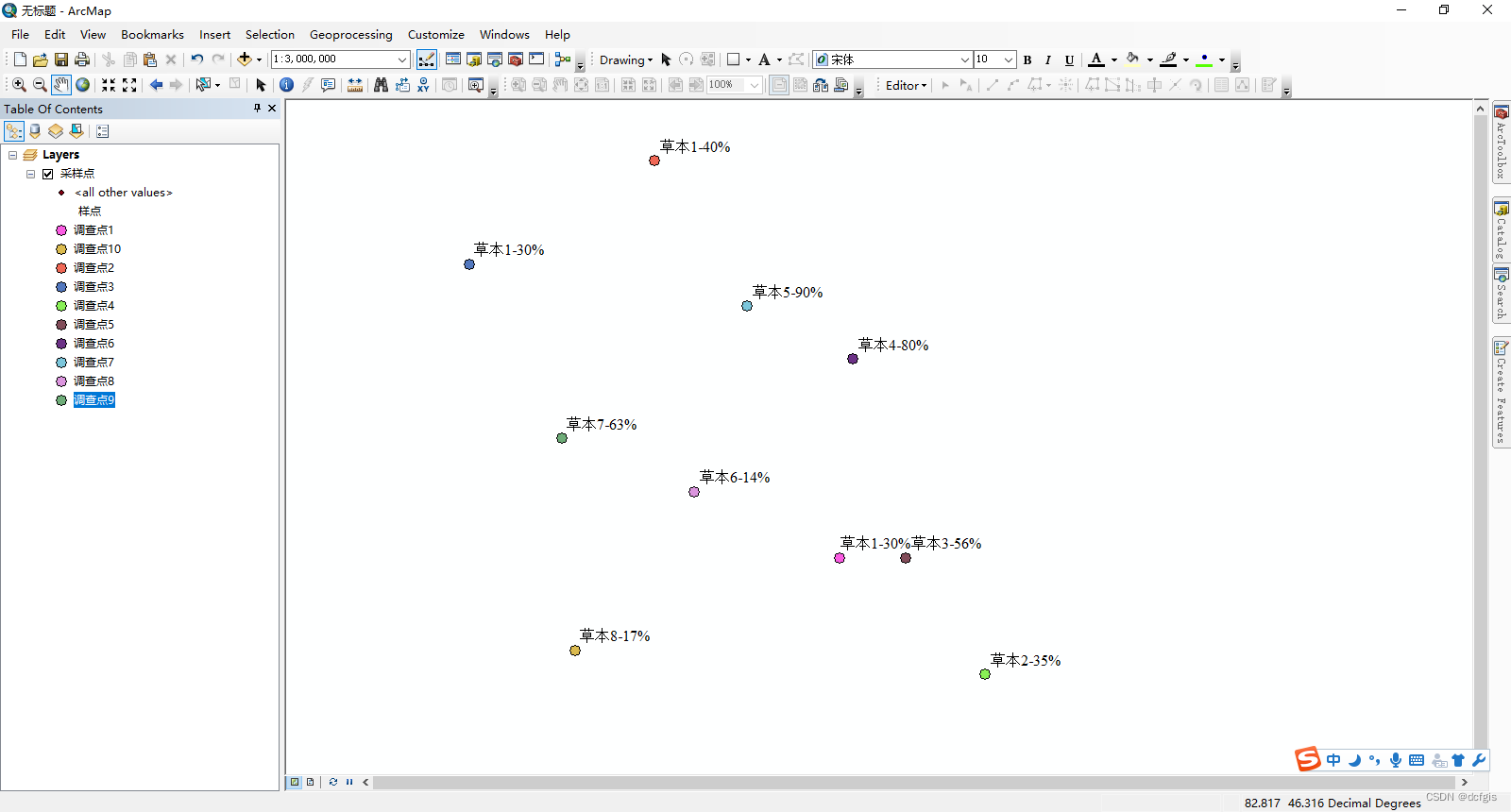

       右键，Data——Export Data，在Export Data对话框中，其中“Export：选择All features”，除非你想导出某一些点，你可以选择“Selected features”，否则选择全部。设置好保存路径，Ok，即会导出点的矢量文件，大家可以注意一下后缀名（.shp）。对刚刚导出的“采样点.shp”文件进行渲染，上一更应该都有所了解了~，最终效果图如图6（分不同采样点进行显示，标注采样点名称及盖度信息）。

图6

1.1.2 矢量化方式

1.1.2.1 创建矢量文件

       使用矢量化方式获取的矢量文件，首先需要电子地图、影像等之类的文件，然后新创建Shapefile文件，最后矢量化而来。

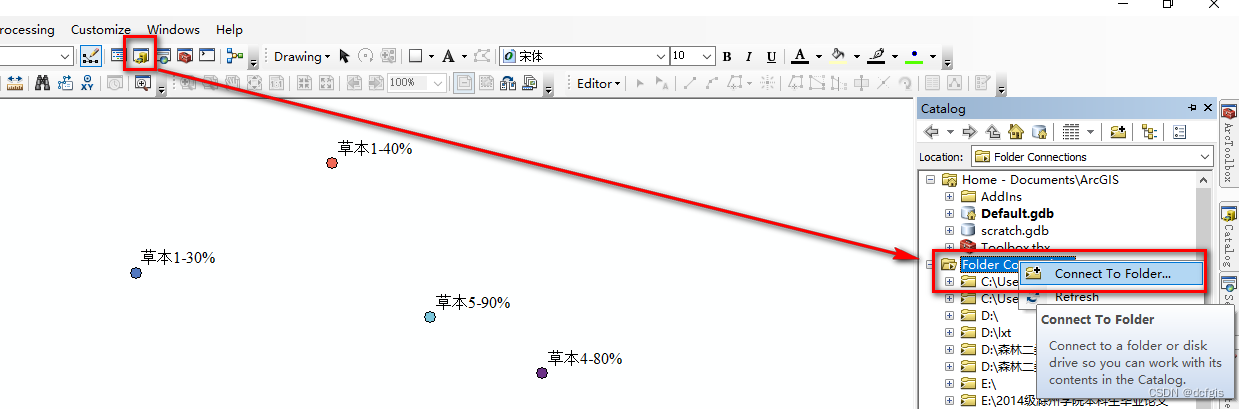

       首先，在图7工具栏，打开Arc Catalog，点击“Folder connection”，右键Connect To Folder，找到自己的数据存储目录。（这个目录只要添加一次，之后打开都会存在，这样就不需要每次都连接文件夹目录了，当然也可以更改到别的数据目录）

图7

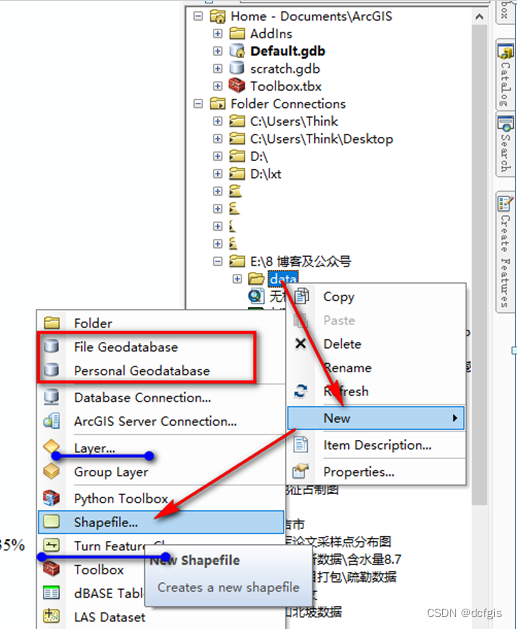

       在添加的文件夹目录上，右键“New——Shapefile”，图8左图，当然，这里可以添加很多种数据格式，比如File Geodatabase\Personal Geodatabase，这里不做详细介绍，大家感兴趣的可以百度看看相关的介绍，以后如果用到这些，就知道在这里创建了。

图8

       在弹出的Create New Shapefile对话框中（图8右），“Name：自己给这个矢量文件取名；Feature Type:矢量文件格式，有Point\Polyline\Polygon\MutiPoint\MutiPath这几种格式，即点、线、面、多点、多线；Spatial Reference:和上面图4类似，选择WGS_1984”。点击OK，即创建好该矢量文件，并且该文件会自动添加到ArcMap左侧的图层列表中。

       文件创建好了，那么这里有一个问题了。GIS数据最大的优点是展示空间地理信息，包括空间位置、地物属性等，就类似上面的excel中存储的x,y就是空间位置，样点、盖度、记录就是地物属性，那么在创建好的文件中，如何获取这些呢？那么接下来就需要为该文件添加属性字段、创建要素了。

1.1.2.2 添加字段

       在刚新创建的“居民点.shp”文件，右键“Open Attribute Table”，打开属性表，如图9.

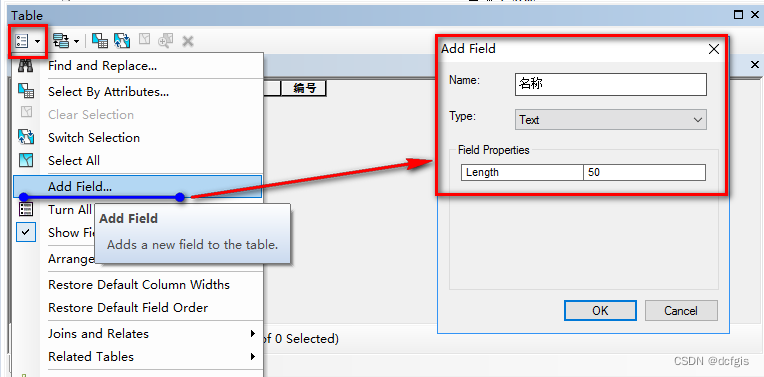

点击图9左上角红色框内的下拉箭头，点击“Add Field”，在弹出的Add Field对话框中，设置字段名称、类型、长度，然后点击确定即可添加字段。以居民点为例，添加编号、名称、人口数、所属行政区等等一系列信息，只要你有这方面的信息，都可以添加。

图9

1.1.2.3 矢量化要素

        由于缺少地图，小编在此就随便点一些居民点了，希望各位不要学我哈~

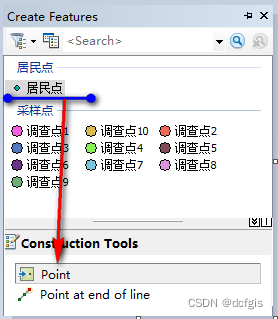

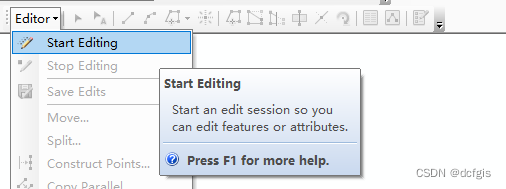

       如果ArcMap工具栏没有找到Editor这个工具条(图10)，在空白处右键勾选就可以调出Editor工具条。点击Start Editing，在Create Features中，点击居民点，然后点击Point，便可以在数据视图的相应位置，即地图上的某些点位置。

图10

       在添加好之后，点击Editor中的Save Edits，然后点击图层列表，右键Open Attribute Table，打开属性表，进行属性信息录入，图11。录好信息之后，Save Edit，最后Stop Editing。之后便可以进行图符号渲染了。

图11

       当然这里还可以根据某一字段与excel进行数据关联、批量处理字段值等等。

1.2 线数据Polyline

1.2.1 点转线方式

       如果你有一系列坐标点，可以考虑使用这种方式了；（另外，还有从CAD文件导入等）~~这里因为要涉及ArcToolbox的某些操作了，小编还是放到后续的文章之中吧。

1.2.2 矢量化方式

       准备底图，创建线矢量文件，添加字段，开始要素编辑。操作内容与点文件的处理一样，就是需要注意创建矢量文件时，选择的Feature Type为Polyline。以下是新创建的“村村通公路”矢量文件。

       现实中，如果有一副地图，需要对其进行矢量化，可以考虑将道路、河流等区划为线文件，当然这些也可以定义为面文件，看个人处理数据的需求了。

图12

1.3 面数据Polygon

       这里也存在线转面的方式，也可以从CAD文件导入。这里以矢量化方式为例，前期准备流程，和点文件创建一样。直接看效果图，图13。

图13
